IRF 4905 je zkrácený název tranzistoru MOSFET, který se vyznačuje extrémně nízkým odporem a okamžitým spínáním.
IRF 4905 - co to je?

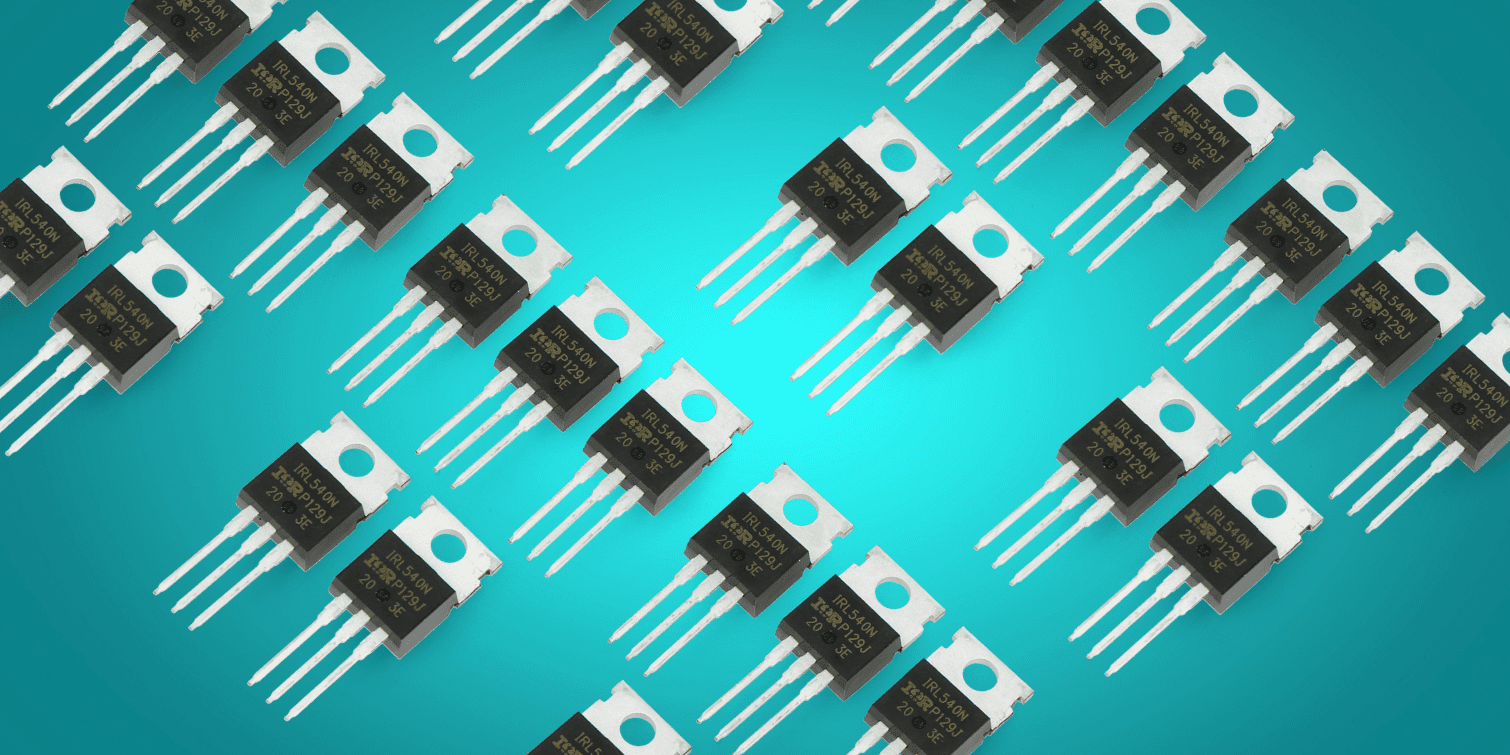

IRF 4905 MOSFET je elektronická součástka se třemi vývody v podobě drátových patek, určená pro montáž THT. Vyniká vysokým výkonem, spolehlivostí a univerzálním použitím. Unipolární tranzistor s označením IRF 4905 se vyznačuje směrem vedení P-MOSFET. Princip tranzistorů typu P (P-kanál) spočívá v použití děr, které jsou nositeli náboje. Na oplátku MOSFET s kanálem typu N využívá jako nosiče náboje elektrony.
Zapnutí P-kanálového tranzistoru, tj. jeho uvedení do stavu, kdy tato elektronická součástka začne vést proud mezi zdrojem a hradlem, vyžaduje záporné napětí (vůči zemi). Unipolární tranzistory se používají mimo jiné jako klíčovací součástky, tj. součástky zodpovědné za spínání a zesilování prvků. Unipolární tranzistor IRF 4905 se používá v různých DIY projektech, včetně audio zesilovačů a měničů napětí.
Co je to MOSFET?
Tranzistory MOSFET (z anglického Metal-Oxide Semiconductor Field-Effect Transistor) jsou oblíbené elektronické součástky, které se používají k přesnému ovládání připojených zařízení. Konstrukce a vlastnosti tranzistoru MOSFET umožňují bezpečné řízení proudových spotřebičů, které ke svému provozu potřebují velké množství elektrické energie. Hlavní výhodou tranzistorů MOSFET je možnost ovládat připojená zařízení pomocí malého signálu.
MOSFET začne vést, když napětí na hradle a zdroji překročí tzv. prahové napětí. Tento parametr se může lišit v závislosti na konkrétním tranzistoru. Někteří výrobci MOSFETů uvádějí v popisech svých výrobků prahové napětí se zkratkou UT. IRF4905 patří do skupiny tranzistorů HEXFET, které se vyznačují nadprůměrným výkonem. Unipolární polarizace tranzistoru MOSFET znamená, že celý řídicí proces probíhá pomocí jediné nosné náboje.
IRF 4905 - technická data
Unipolární tranzistor s kanálem typu P se vyznačuje proudem na odtoku 74 A. Naopak napětí drain-source je 55 V. Dalším technickým parametrem je odpor tranzistoru, když je součástka ve vodivém stavu. Tento parametr se rovná 20 mohm. Na druhou stranu, rozptýlený výkon činí 200 W. Maximální výkon je možný pouze tehdy, když MOSFET pracuje v rozsahu provozních teplot.
Unipolární tranzistor IRF 4905 je vyroben v souladu s normou RoHS, která byla v Evropské unii zavedena v roce 2003. Cílem směrnice RoHS je co nejvíce omezit nebezpečné látky, které mohou potenciálně unikat do životního prostředí, včetně elektronických zařízení a součástek. Tranzistor IRF 4905 je navržen pro stabilní provoz v širokém rozsahu provozních teplot od -55 ℃ do +175 ℃. Popisovaný MOSFET je uzavřen ve standardním krytu TO220AB, který zajišťuje nejen účinné chlazení, ale také snadnou montáž.
IRF 4905 - THT pájení
Popsaný unipolární tranzistor je určen pro pájení skrz otvory (THT). Při pájení by teplota neměla překročit 300 ℃. Naproti tomu maximální doba ohřevu je 10 sekund. Dobrou volbou je pájecí spoj o průměru přibližně 1,6 mm. Instalaci součásti lze provést pomocí šroubu velikosti M3. Šroub by měl být utažen momentem 1,1 N.
Pro jednoduché projekty typu “udělej si sám” má smysl používat univerzální desky plošných spojů DPS. Sestavení tranzistoru spočívá v provlečení vodičů otvory v desce. Vývody (nožičky drátů) je pak třeba připájet k pájecím polím, která jsou připojena k vodivým cestám. Pájecí pole desky plošných spojů jsou vyrobena z materiálu, který usnadňuje pájení.
IRF 4905 - názory
Názory na unipolární kanálový tranzistor typu P jsou pozitivní jak mezi profesionálními elektroniky, tak mezi domácími kutily, a to i díky snadné instalaci a univerzální použitelnosti. Další pozitivní zpětná vazba je mimo jiné způsobena širokým rozsahem pracovních teplot, a tedy stabilním provozem za různých podmínek. Tranzistor je relativně levný, takže je dostupný prakticky každému, kdo si chce vyrobit například jednoduchý zesilovač zvuku.
IRF 4905 - cena
Cena unipolárního tranzistoru IRF 4905 závisí nejen na konkrétním prodejci, ale také na počtu objednaných kusů a na ceně dopravy. Vybrané obchody uplatňují cenové slevy na hromadné objednávky elektronických součástek. Pokud si koupíte například 500 nebo více unipolárních tranzistorů IRF 4905, můžete najít mnohem nižší nabídky, např. za přibližně 30 korun.
V obou případech není cena P-kanálového MOSFETu příliš vysoká. Uživatel na oplátku získá osvědčený výkonný tranzistor.
