K čemu se osciloskop používá?
Elektřina je složitý fyzikální jev, který umožnil dynamický rozvoj moderního světa. Pomocí vlastností, které tok elektřiny poskytuje, je možné nejen napájet elektrická zařízení, ale také je ovládat a přenášet nejrůznější data.

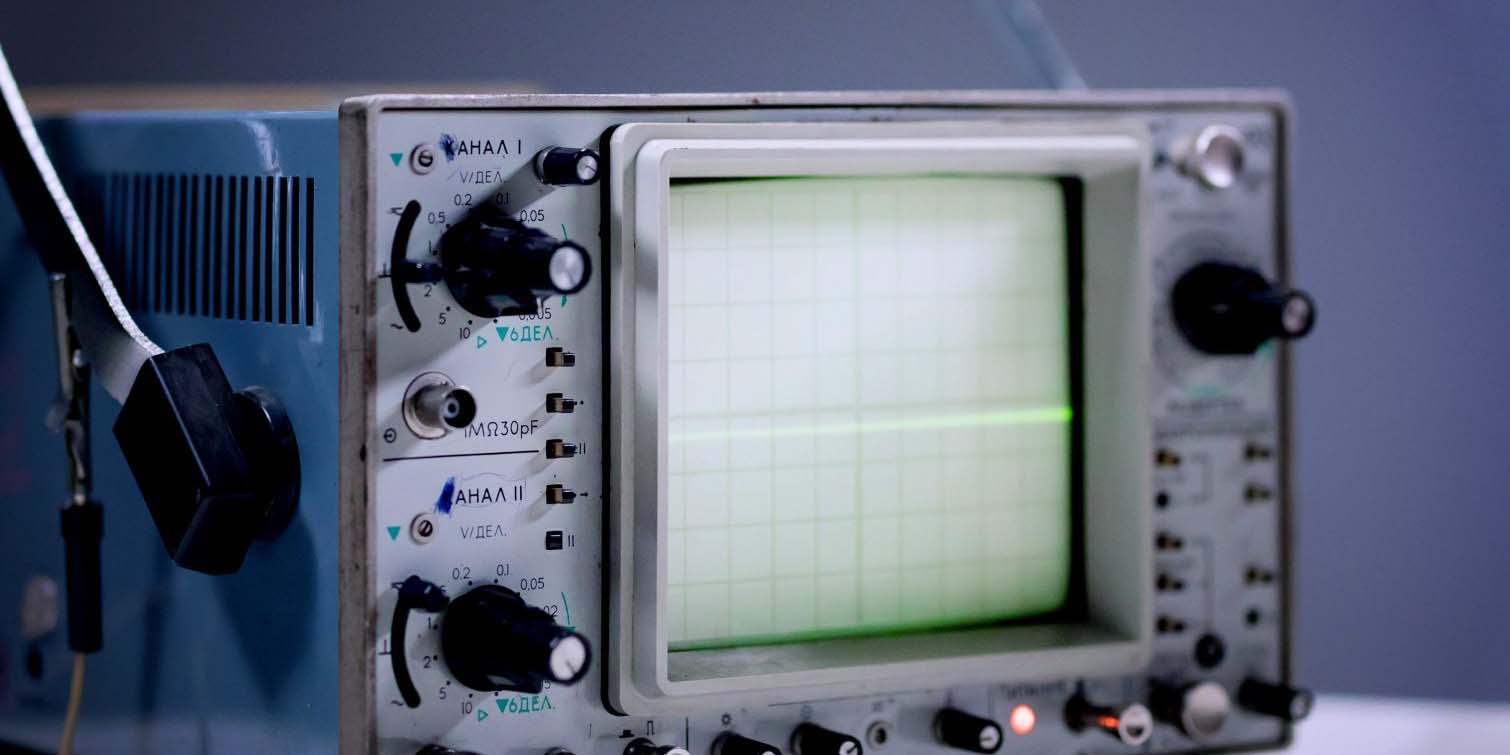

Pro plné využití proudu je však nutné použít správné diagnostické zařízení, a jedním z nich je osciloskop. Co přesně je toto zařízení?
Hlavní úlohou každého osciloskopu je možnost studovat elektrické parametry do hloubky. Toto zařízení nám mimo jiné umožňuje analyzovat velikost napětí, průtok proudu a výkon, při kterém obvod právě pracuje.
Dalším příkladem použití osciloskopu je možnost odebrat vzorek elektrické energie protékající systémem a následně jej podrobit hloubkové analýze. Takovým vzorkem je přesně definovaný časový úsek, na jehož základě osciloskop zkoumá, jak se proud choval. To umožňuje určit úhel a také vykreslit přesný průběh napětí.
Osciloskop nebo multimetr?
Osciloskop se od multimetrů liší schopností hloubkové analýzy proudu. Univerzální měřiče měří pouze v reálném čase, přičemž výsledek průměrují. To umožňuje určit parametry proudu v každém okamžiku, což je však v mnoha situacích zásadní problém.
Pokud například chcete zkontrolovat kvalitu elektřiny vyráběné přenosným generátorem, multimetr ukáže pouze celkové napětí, nikoli jeho průběh v čase. To může vést k vážným komplikacím, protože většina moderní elektroniky vyžaduje k zajištění optimálního zdroje energie takzvanou “čistou sinusoidu”.
To je možné zjistit pouze pomocí osciloskopu, který ukáže, jak probíhá graf napětí, a tím rozhodne, zda je generátor vůbec vhodný pro práci s citlivou elektronikou.
Kvalitní osciloskop navíc umožňuje použití matematických funkcí, které umožňují výpočet okamžité spotřeby energie daného zařízení nebo systému.
Práce s osciloskopem v praxi
Mnoho lidí se děsí představy, že by museli používat zařízení, jako je osciloskop, kvůli jeho složitosti. Jak ho správně používat?
Klíčem k úspěchu je správné připojení sond k testované součásti i k samotnému osciloskopu. Sondy se nejčastěji připojují tak, že se z jedné strany zasunou do zásuvky testovacího přístroje. Při jejich připojování je však třeba dbát na to, aby byly zasunuty dostatečně pevně a aby jejich kontakty nebyly znečištěné.
Dalším krokem je připojení samotných sond ke zkoušené součástce – to se nejčastěji provádí upnutím krokodýlího hrotu na příslušný kabel. Je také možné použít sondy se špičatými hroty, které umožňují mnohem přesnější výběr testované oblasti.
Následně je nutné správně zvolit rozsah, ve kterém bude osciloskop pracovat. Jak tuto funkci používat? Tyto parametry se nastavují odpovídajícím otáčením knoflíků manipulátorů – zvlášť pro horizontální a vertikální rozsah.
V mnoha přístrojích je také možné použít funkci zoomu, která umožňuje měnit časovou konstantu testovaného úseku, a tím roztáhnout zobrazený graf. Profesionální zařízení navíc umožňují měnit i polohu samotného signálu na obrazovce – a to jak nahoru-dolů, tak i doprava-leva – což výrazně usnadňuje následnou analýzu průběhu napětí v obvodu.
