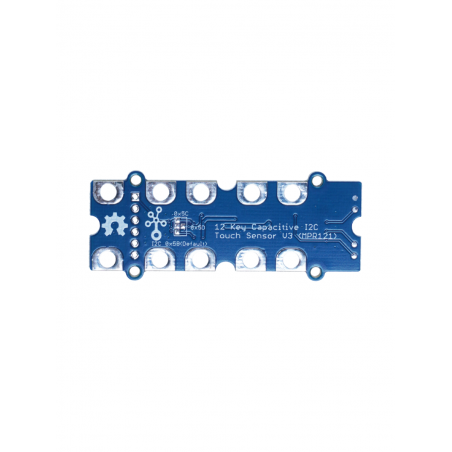

Popis produktu: Grove - MPR121 - V3 I2C kapacitní dotykový senzor - 12 dotykových bodů - Seeedstudio 101020872

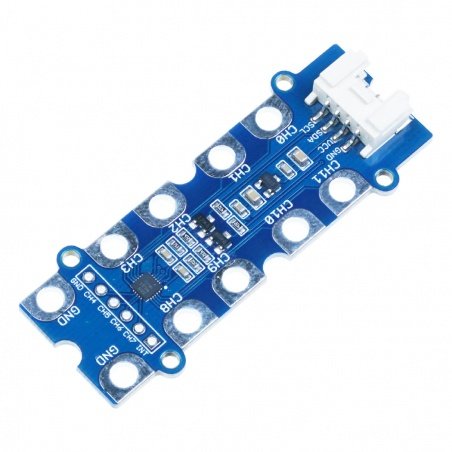

Vícekanálový kapacitní dotykový senzor se třemi funkcemi: kapacitní detekce, detekce dotyku a detekce blízkosti. Vyrobeno společností Seeedstudio a vybaveno čipem MPR121. Poskytuje uživateli 12 dotykových měřicích bodů , z toho 8 multifunkčních pro ovládání LED a GPIO. Je napájen napětím v rozsahu od 3,3 V do 5 V. Ke komunikaci s řídicím modulem používá sběrnici I2C. Senzor má také konektor kompatibilní se systémem Grove , což výrazně zjednodušuje proces připojení.
Modul je vybaven konektorem kompatibilním se systémem Grove.
Speciální funkce
- Integrovaný 10bitový převodník ADC
- Integrovaná nezávislá automatická kalibrace pro každý vstup elektrody
- Komunikační rozhraní I2C s IRQ
- Konfigurace rozhraní I2C na třech adresách: 0x5B (výchozí), 0x5C nebo 0x5D
- 12 dotykových bodů, včetně 8 multifunkčních bodů pro ovládání LED a GPIO
- Populární vývojové platformy Arduino a Raspberry Pi jsou podporovány
Popis pinout
- Grove konektor:
- 1 - SCL - hodinová linka rozhraní I2C.
- 2 - SDA - datová linka rozhraní I2C.
- 3 - VCC - napájení 3,3 V / 5 V.
- 4 - GND - uzemnění systému.
- CH0-CH11 - piny dotykových tlačítek.
- CH4-CH7 - piny dotykových tlačítek, multifunkční, pro ovládání LED a GPIO.

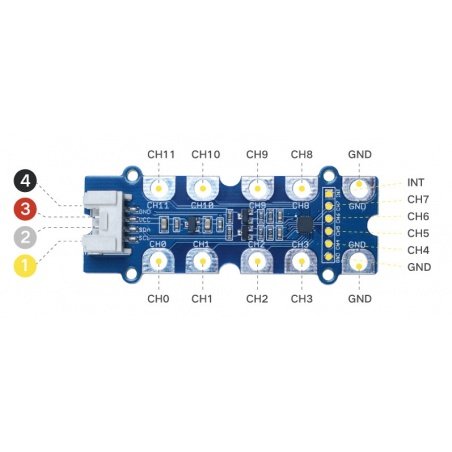

Popis pinů senzoru od Seeedstudio.
Adresa komunikačního rozhraní I2C může být konfigurována ve třech variantách: 0x5B (výchozí), 0x5C nebo 0x5D.
Technické specifikace
- Čip: MPR121
- Počet dotykových bodů: 12
- Pracovní napětí: 3,3 V až 5 V.
- Kapacita: 10 pF až 2 000 pF
- Rozlišení: 0,01 pF
- Komunikační rozhraní: I2C
- Adresa komunikačního rozhraní:
- 0x5B (výchozí)
- 0x5C
- 0x5D
- Rozsah provozních teplot: -40 ° C až 85 ° C
- Rozsah skladovacích teplot: -40 ° C až 125 ° C
- Rozměry: 60 x 20 x 7 mm
- Hmotnost: 11 g
Doporučené použití
- Periferní zařízení pro počítače PC
- Použití v projektech s misí detekce dotyku
- Aktivační prvek
- Dálkové ovládání osvětlení
Obsah soupravy
- Grove - kapacitní dotykový senzor
- Grove propojovací kabel

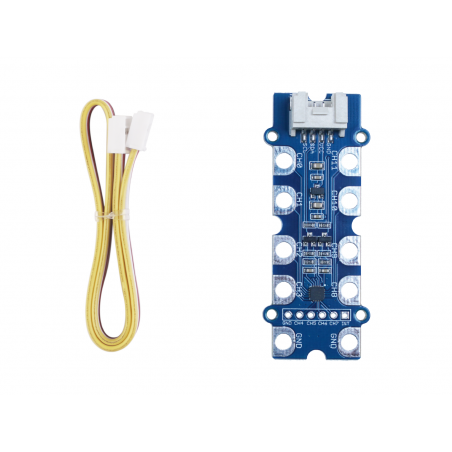

Sada obsahuje vyhrazený propojovací kabel s konektorem Grove.
