Dotykový displej Bigtreetech TFT35 v3.0 3,5 '' - dva provozní režimy

Index: BTT-18758 EAN: 5904422358846
Displej s úhlopříčkou 3,5 '' umožňující provoz ve dvou režimech, v závislosti na způsobu připojení k základní desce a vybraném firmwaru. Může fungovat jako obrazovka s dotykovou funkcí nebo jako jednoduchý 12864 LCD displej. Pracuje s napětím 5 V. Displej je vybaven 32bitovým čipem STM32F207VCT6 s jádrem ARM Cortex-M3. Deska má také USB port a čtečku SD karet. Bigtreetech TFT35 V3.0 nabízí možnost rozšíření funkčnosti o WiFi připojení založené na modulu ESP-8266.
Dotykový displej Bigtreetech TFT35 v3.0 3,5 '' - dva provozní režimy
1 054,00 Kč
871,07 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Bigtreetech

Popis produktu: Dotykový displej Bigtreetech TFT35 v3.0 3,5 '' - dva provozní režimy

Displej s úhlopříčkou 3,5 '' umožňující provoz ve dvou režimech, v závislosti na způsobu připojení k základní desce (např. Bigtreetech SKR v1.4 ) a vybraném firmwaru. Může fungovat jako obrazovka s dotykovou funkcí nebo jako jednoduchý 12864 LCD displej. Pracuje s napětím 5 V. Displej je vybaven 32bitovým čipem STM32F207VCT6 s jádrem ARM Cortex-M3. Deska má také zásuvku USB a čtečku karet SD. Bigtreetech TFT35 V3.0 nabízí možnost rozšíření funkčnosti o WiFi připojení založené na modulu ESP-8266. Sada obsahuje propojovací kabely.

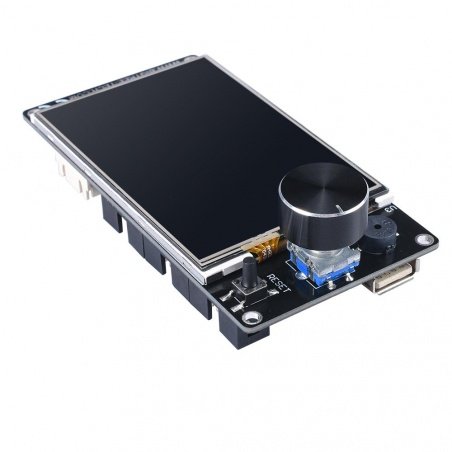

Dotykový displej Bigtreetech TFT35 v3.0 3,5 ''

Dotykový displej Bigtreetech TFT35 v3.0 3,5 ''.
Dva způsoby připojení displeje

Dva způsoby připojení displeje k desce Bigtreetech SKR .

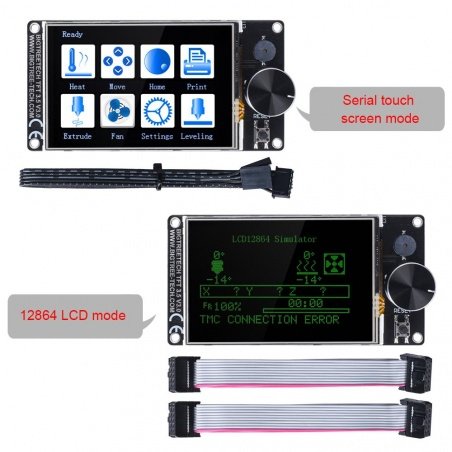

Dva režimy zobrazení

V závislosti na způsobu připojení k základní desce může displej pracovat v jednom ze dvou režimů . V případě, že bude fungovat jako LCD displej 12864, měl by být modul obrazovky připojen ke konektorům na základní desce, označeným jako EXP1 a EXP2. Dotykový režim vyžaduje připojení k vyhrazené zásuvce TFT.

Specifikace displeje Bigtreetech TFT35 v3.0 3,5 ''

  • Napájecí napětí: 5V
  • Logické napětí čtečky karet SD: 3,3 V / 5 V
  • Úhlopříčka displeje: 3,5 ''
  • Řídicí čip: STM32F207VCT6 32 bitů s jádrem ARM Cortex-M3
  • Dva provozní režimy: dotykový displej 12864 nebo LCD
  • Modul je vybaven USB portem a slotem pro SD kartu
  • Rozměry: 110 x 58 mm

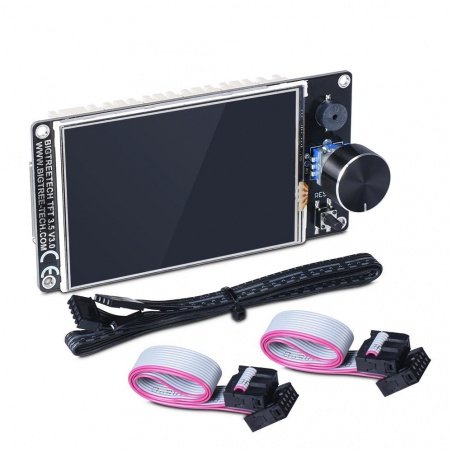

Obsah soupravy

  • Dotykový displej Bigtreetech TFT35 v3.0 3,5 ''
  • Kabel pro připojení v režimu TFT
  • Dva kabely IDE

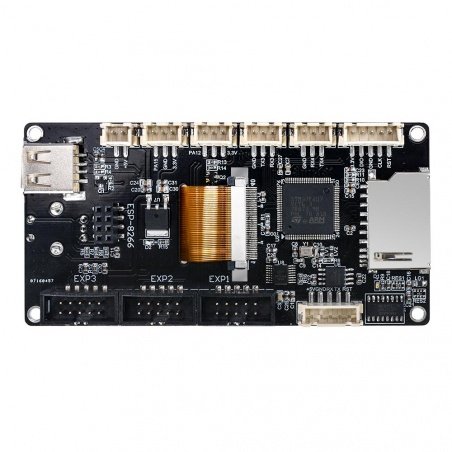

Zásuvky modulu displeje

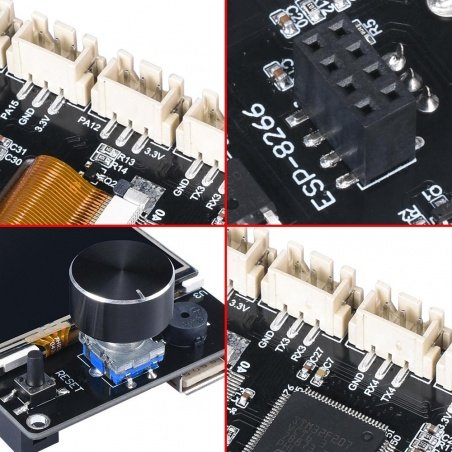

Popis komponentů 3,5 '' zobrazovacího modulu BTT TFT35 v3.0 .

Obrazovka - úhlopříčka 3,50 ''
Obrazovka - dotyk Ano
Šířka balení 15.5 cm
Výška balení 5.5 cm
Hloubka balení 8.8 cm
Váha balení 0.157 kg

Mateusz

08/16/22

Otázka: Funguje tato obrazovka se skr e3 mini v3? Potřebujete nějaké další úpravy nebo úpravy v softwaru?
Odpovědět: Podle výrobce displej funguje s vámi uvedenou základní deskou.
Software je k dispozici na této webové stránce: NA ADRESE https://github.com/bigtreetech/BIGTREETECH-SKR-mini-E3/tree/master/firmware/V3.0.
