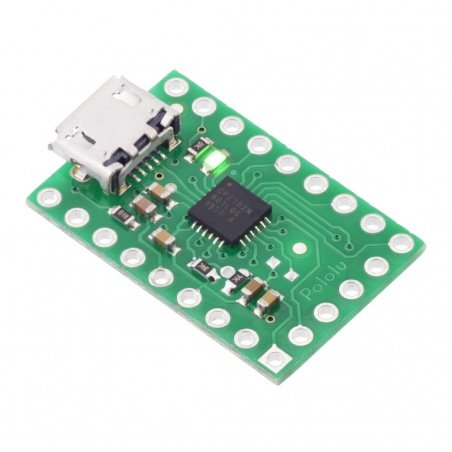

Převodník USB-UART CP2102N - s konektorem microUSB - Pololu 1317

Index: PLL-19103 EAN: 5904422367312
Modul je založen na čipu CP2102 , který umožňuje převádět data mezi standardy USB-UART. Pomocí převaděče od společnosti Pololu můžete vyměňovat data mezi počítačem vybaveným portem USB a systémem s mikrokontrolérem, který podporuje oblíbené sériové rozhraní. Modul má vestavěný microUSB konektor . Obvod navíc zahrnuje čtyři digitální piny pro všeobecné použití (GPIO).
Převodník USB-UART CP2102N - s konektorem microUSB - Pololu 1317
265,00 Kč
219,01 Kč bez DPH.
Čekací doba: 4-6 týdny
Dočasně nedostupné
30 dní na vrácení zboží
Výrobce: Pololu

Popis produktu: Převodník USB-UART CP2102N - s konektorem microUSB - Pololu 1317

Modul je založen na čipu CP2102 , který umožňuje převádět data mezi standardy USB-UART. Pomocí převaděče od Pololu můžete vyměňovat data mezi počítačem vybaveným portem USB a systémem s mikrokontrolérem, který podporuje oblíbené sériové rozhraní. Modul má vestavěný microUSB konektor . Obvod navíc zahrnuje čtyři digitální piny pro všeobecné použití (GPIO).

Pro správnou funkci převodníku je nutný kabel microUSB, který není součástí sady.

Pro správnou funkci převodníku je nutný kabel microUSB , který není součástí sady. Lze jej zakoupit samostatně v našem obchodě.

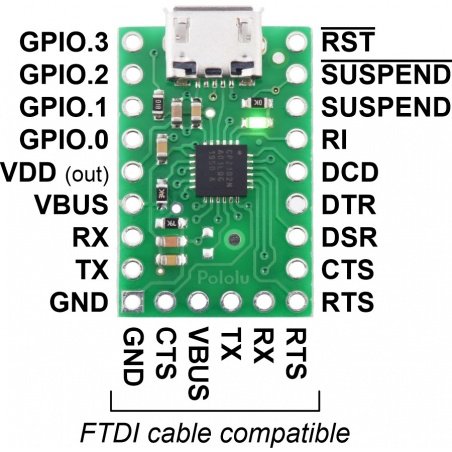

Popis pinů převodníku.

Popis pinů převodníku.

Popis pinout

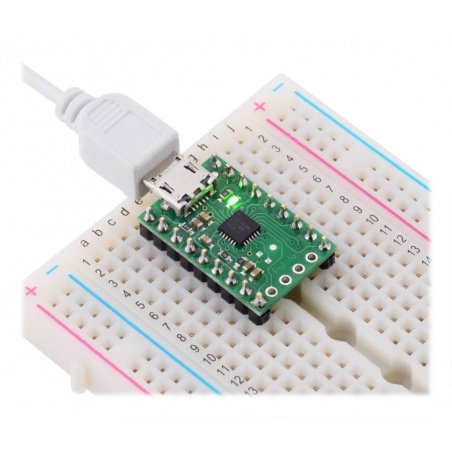

Výstupy převaděče jsou oblíbené konektory goldpin - rastr 2,54 mm. Umožňují připojení modulu pomocí vodičů nebo umožňují přímé zapojení do kontaktního pole . Převodník má navíc čtyři digitální GPIO výstupy, které lze ovládat pomocí jednorázové programovací paměti ROM.

  • VDD - výstup regulátoru s napětím 3,3 V
  • VBUS - napětí sběrnice USB 5V
  • GND - základ systému
  • RST - PIN RESETU
  • TX - pin sériového přenosu dat UART
  • RX - kolík pro příjem sériových dat UART
  • CTS - řídicí vstup „Clear to send“ (používá se s pinem RTS)
  • RTS - řídicí výstup "Připraveno k odeslání" (používá se s kolíkem CTS)
  • DSR - řídicí vstup „Datová sada připravena“ (aktivovaný při nízkém stavu; používá se s kolíkem DTR)
  • DTR - řídicí vstup "Datový terminál připraven" (aktivovaný vysokým stavem; používá se s kolíkem DSR)
  • DCD - řídicí vstup "Detekce datového nosiče" (aktivovaný s nízkým stavem)
  • RI - ovládací vstup "Indikátor vyzvánění" (aktivovaný při nízkém stavu)
  • GPIO.0 / GPIO.1 / GPIO.2 / GPIO.3 - digitální I / O piny, univerzální

Technické specifikace

  • Modul: převodník USB-UART
  • Čip: CP2102N
  • Pracovní napětí: od 3,3 V do 5 V.
  • Odběr proudu: 15 mA
  • Konektor: microUSB
  • USB standard: USB 2.0
  • Přenosová rychlost: od 300 b / s do 3 Mb / s
  • Závěr: podložky

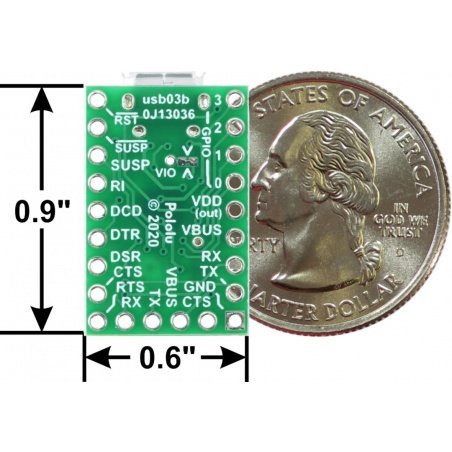

  • Rozměry modulu: 15,2 x 24,1 mm
Modul má výstupy ve formě pájecích podložek.

Modul má výstupy ve formě pájecích podložek.

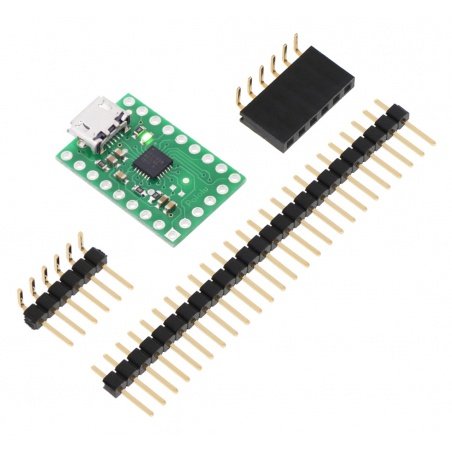

Obsah sady s převodníkem USB-UART od společnosti Pololu.
Obsah sady s převodníkem USB-UART od společnosti Pololu.

Obsah soupravy

  • Převodník USB-UART CP2102N
  • Goldpin proužek - rovný kolík 1x25
  • Goldpin proužek - úhlový kolík 1x6
  • Zásuvka Goldpin - úhlový kolík 1x6

Naše nabídka zahrnuje i další převaděče USB-UART / RS232 / RS485 .

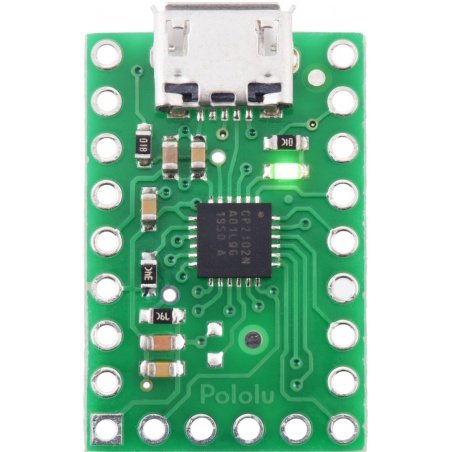

Převaděč - rozložení CP2102
Převodník - zásuvka microUSB

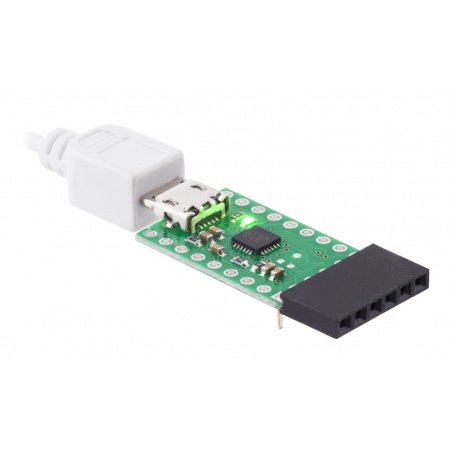

Převodník - rozhraní UART
Šířka balení 11 cm
Výška balení 1 cm
Hloubka balení 9 cm
Váha balení 0.008 kg
