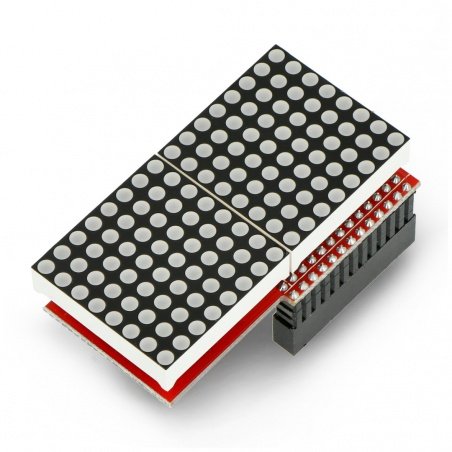

Popis produktu: Matrix 128 LED 16x8 MAX7219 pro Raspberry Pi

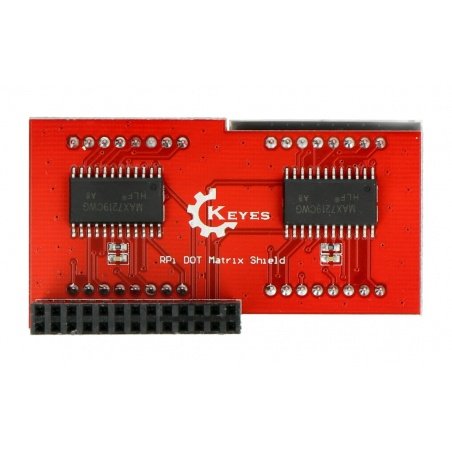

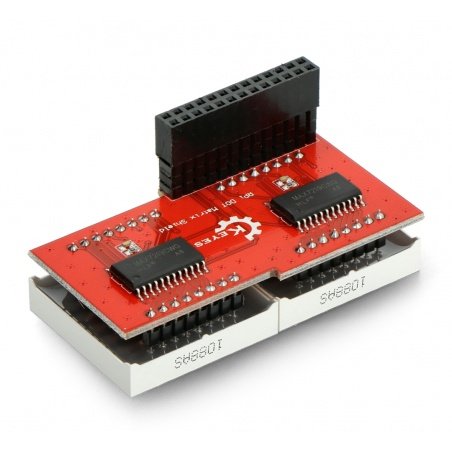

Překryvná vrstva je vybavena dvěma sloty pro matici se 64 LED. Sada obsahuje dva LED maticové moduly s celkem 128 LED a červenou barvou. Modul overlay je založen na ovladači MAX7219, komunikuje přes rozhraní SPI. Vybaven konektory vhodnými pro GPIO Raspberry Pi .

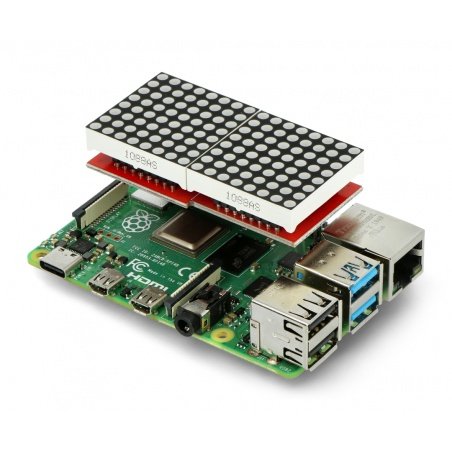

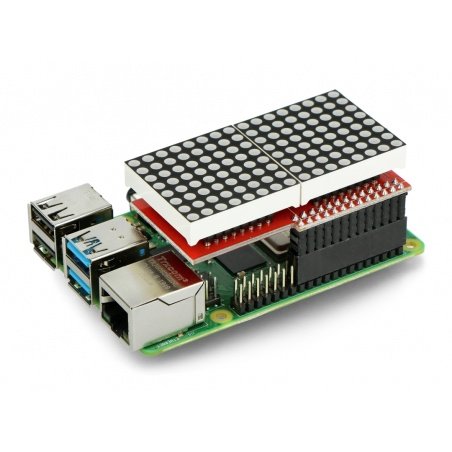

Štít s LED matricí pro Raspberry Pi . Předmětem prodeje je overlay s LED matricí, minipočítač lze dokoupit samostatně.

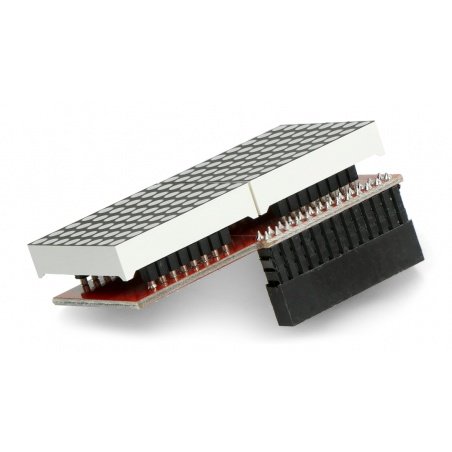

Překrytí s LED matricí.Propojení překrytí s maticí LED
Tabulka obsahuje popis pinů GPIO Raspberry Pi používaných víčkem. Modul komunikuje přes SPI rozhraní minipočítače, využívá 26 GPIO pinů Raspberry Pi.
| Kolík | Symbol | Popis |
|---|---|---|
| 1, 17 | 3,3 V | Napájecí napětí 3,3 V. |
| 2, 4 | 5V | Napájecí napětí 5,0 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 21, 22, 26 | NC | Nepoužitý. |
| 6, 9, 14, 20, 25 | GND | Hmotnost systému |
| 19 | MOSI | Datová linka sběrnice SPI. |
| 23 | SCK | Hodinová linka sběrnice SPI. |
| 24 | CE0 | Chip select, výběr zařízení sběrnice SPI, aktivovaný stavem low. |
Specifikace překrytí pomocí LED matice
| Parametr | Hodnota |
|---|---|
| Napájení | Z kolíků Raspberry Pi |
| Počet LED | 128 |
| LED matice | 16 x 8 pixelů |
| Barva LED | Červené |
| Ovladač | MAX7219 ( dokumentace ) |
| Rozhraní | SPÁNKY |
| Spolupracuje s | Raspberry Pi 4B / 3B + / 3B / 2B / Zero |
| Rozměry | 64,3 x 35 x 26,5 mm |
