HX711- zesilovač pro tenzometrický paprsek - SparkFun SEN-13879

Index: SPF-04283 EAN: 5903351247351

Operační zesilovač navržený pro podporu tenzometrických paprsků. Systém je napájen napětím od 2,7 V do 5,0 V, komunikuje přes dvouvodičovou sběrnici: datovou a hodinovou linku.

254,00 Kč
206,50 Kč bez DPH.

K dispozici, poštovné 24 hodin!
(Zkontrolujte množství)
Náklad 24h
30 dní na vrácení
Výrobce: SparkFun
Compatibility: Arduino

Popis produktu: Zesilovač SparkFun HX711 - pro tenzometrický paprsek

Operační zesilovač navržený pro podporu tenzometrických paprsků. Systém je napájen napětím od 2,7 V do 5,0 V, komunikuje přes dvouvodičovou sběrnici: datovou a hodinovou linku.

Připojení zesilovače

Tenzometry jsou podporovány tzv Wheatstoneův můstek, tj. Dráty připojené následujícím způsobem:

  • Červená (ČERVENÁ) - kladné buzení nebo VCC (výkon)
  • Černá (BLK) - negativní buzení nebo GND (zem)
  • Bílá (WHT) - pozitivní zisk, pozitivní signál nebo pozitivní výstup
  • Zelená (GRN) - záporný zisk, negativní signál nebo záporný výstup
  • Žlutá (YLW) - uzemnění, volitelný vstup ke snížení elektromagnetického rušení

Pro komunikaci s mikrokontrolérem, např. Deskou Arduino, systém používá dvě linky: CLK a DAT.

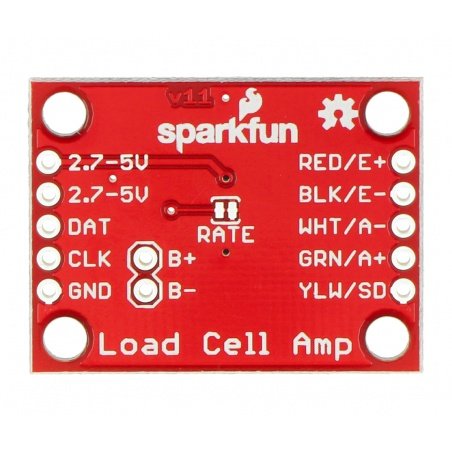

Pin Popis
VCC Napájecí napětí od 2,7 V do 5,0 V.
DAT Datová linka komunikační sběrnice.
CLK Hodinová linka komunikační sběrnice.
GND Hmotnost systému.

ČERVENÉ
BLK

WHT

GRN

YLW

Linky pro připojení tenzometrického paprsku. Popis je nad nákresem.

Produkt je kompatibilní s Arduino

Specifikace zesilovače pro tenzometrické paprsky

  • Napájecí napětí: od 2,7 V do 5,0 V
  • Odběr proudu: až 1,5 mA
  • Nastavitelná rychlost vzorkování: od 10 sps do 80 sps
  • Systém nereverzuje řídicí signál
  • Závěr: otvory pro konektory goldpin - 2,54 mm (lištu je nutno zakoupit samostatně)
  • Rozměry modulu: 31 x 23 mm
