Propojka – malá, ale nepostradatelná elektronická součástka, která hraje důležitou roli v mnoha zařízeních. Co to přesně je, na jakém principu funguje a jaké má využití? Přečtěte si tento článek a zjistěte odpovědi na tyto otázky!
Jak propojka vypadá a jak je konstruována?

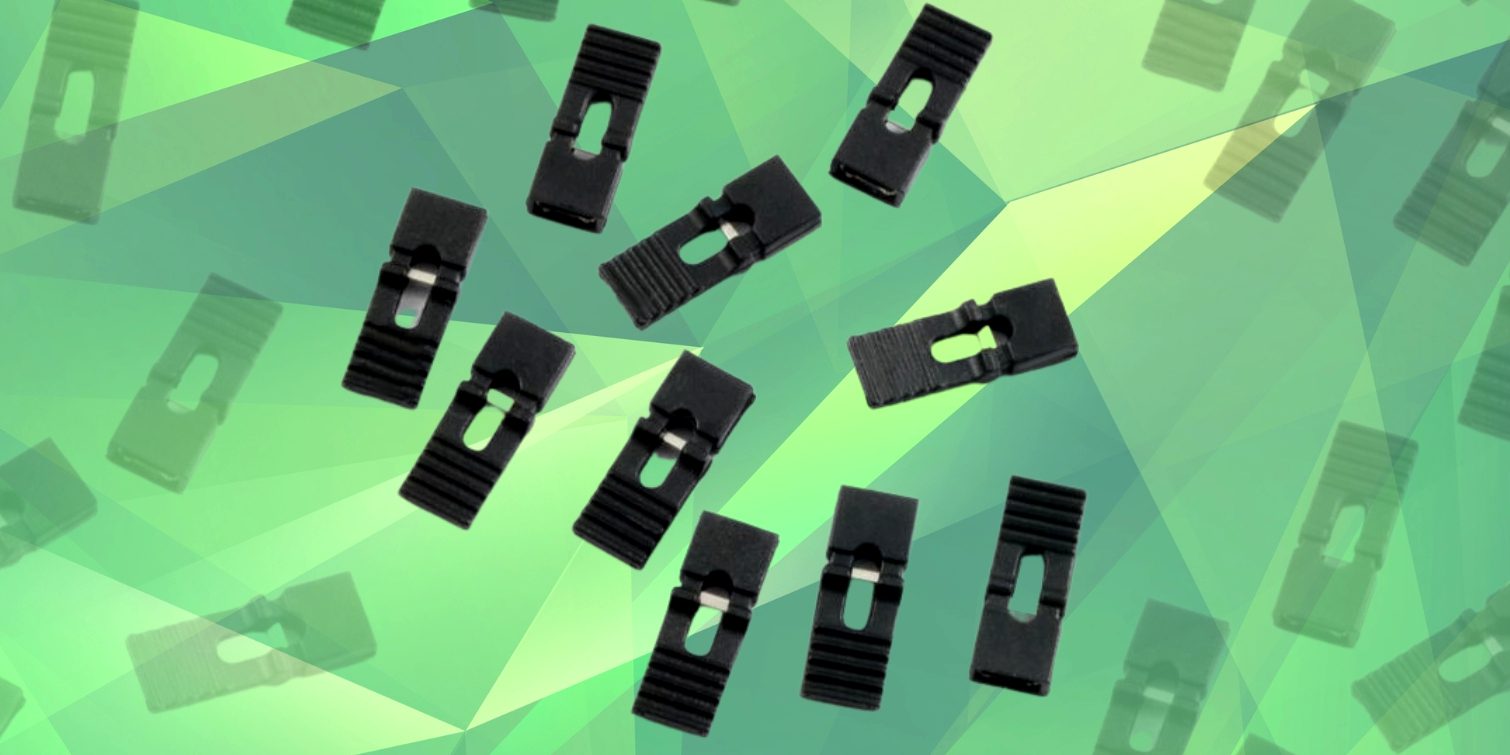

Propojka, známá také jako “jumper”, je malá elektronická součástka, která se ve své nejjednodušší podobě skládá ze dvou kovových svorek spojených vodičem. Vizuálně připomíná malou, často plastovou svorku s kovovými částmi, která slouží k vytvoření elektrického spojení.
Přestože jsou propojky obvykle poměrně jednoduché, mohou se lišit velikostí, tvarem a materiálem v závislosti na specifických požadavcích aplikace, pro kterou jsou určeny.
Některé jumpery mohou obsahovat i další komponenty, jako jsou přepínače nebo diody, které umožňují složitější řídicí operace.
Na jakém principu je založen jumper?
Princip propojky je poměrně jednoduchý, ale zároveň velmi důležitý v kontextu fungování různých elektronických systémů. Propojka funguje jako most, který umožňuje nebo blokuje tok elektrického proudu v elektronickém obvodu.
Když je propojka umístěna ve správné poloze na desce plošných spojů, vodič v propojce vytvoří spojení mezi dvěma body v obvodu a umožní průchod proudu. Jedná se o princip “zapnutí” propojky. Pokud je propojka vyjmuta z obvodu, spojení se přeruší, což vede k přerušení toku proudu – to je princip “vypnuté propojky”.
Díky této jednoduché, ale účinné funkci jsou jumpery neuvěřitelně užitečné v mnoha různých kontextech. Pomocí nich lze rychle a snadno přepínat funkce zařízení, upravovat jeho nastavení nebo dokonce měnit způsob, jakým zařízení interpretuje data. Fungování jumperu lze tedy přirovnat ke spínači, který řídí průtok proudu obvodem.
Propojka - příklady různých typů
Propojky se vyrábějí v různých formách a typech a jejich design a vzhled jsou přizpůsobeny konkrétním potřebám. Jaké jsou typy propojek a jaké jsou jejich vlastnosti?
- Ploché propojky – nejběžnější propojky, které si obvykle spojujeme s deskami plošných spojů. Skládají se z kovového vodiče uzavřeného v plastovém pouzdře se dvěma vyčnívajícími konci, které lze snadno zasunout a vyjmout z příslušných zásuvek.
- Vertikální propojky – vytvořeny pro použití v obvodech s omezeným prostorem. Bývají vyšší a užší než ploché propojky, což šetří místo.
- Šroubové propojky – používají se v situacích, kdy je potřeba bezpečné a trvanlivé spojení. Namísto koncových zásuvek mají místa pro upevnění drátů pomocí šroubů.
- Propojky s přepínači – některé propojky mají vestavěné přepínače, které umožňují snadnou změnu stavu obvodu bez fyzického odstranění propojky.
- SMD propojky (Surface-Mount Device) – typ propojek určený pro povrchovou montáž. Jsou menší a obvykle odolnější než klasické propojky, ale jejich instalace vyžaduje specializované vybavení.
Všechny tyto typy propojek mají své jedinečné využití a jsou důležitou součástí různých elektronických systémů. Správná volba propojky může výrazně ovlivnit výkon a funkčnost konkrétního zařízení, proto je velmi důležité znát její vlastnosti.
Příklady použití propojek v praxi
Již jsme se seznámili s různými typy propojek, na jakém principu fungují a jak jsou konstruovány. A k čemu slouží? Jak je lze využít v praxi? Zde jsou odpovědi na tyto otázky:
- Konfigurace hardwaru – propojky se často používají v počítačích a jiných elektronických zařízeních pro konfiguraci hardwaru. Například u starých modelů pevných disků se pro nastavení jednotky jako master nebo slave v systému používaly propojky.
- Resetování nastavení – propojky lze použít také k resetování nastavení elektronických zařízení. V některých případech může přesunutí propojky vést k obnovení nastavení systému BIOS v počítači.
- Testování obvodů – v laboratorním prostředí lze propojky použít k testování různých částí obvodu, což umožňuje snadné přepínání mezi různými součástkami a konfiguracemi.
- Ochrana proti přepětí – některé propojky mohou být navrženy tak, aby chránily obvod před přepětím. Pokud napětí překročí určitou mez, propojka přeruší obvod a ochrání ostatní součástky.
- Víceúčelová konfigurace – propojky mohou také umožnit vícenásobné použití jednoho zařízení pro různé účely. Pomocí propojky lze například změnit provozní režim zařízení z jednoho na druhý.
Propojky jsou proto velmi univerzálními nástroji, které umožňují jednoduchou, ale účinnou manipulaci s fungováním elektronických obvodů. Navzdory své malé velikosti hrají velmi důležitou roli v každodenním provozu mnoha zařízení. Bez nich by řada běžně používaných elektronických zařízení nemohla správně fungovat nebo by fungovala jinak, než jak je známe dnes.
