Komparátor LM393 je jedním z nejpoužívanějších komparátorů. K čemu tento obvod slouží a jaké jsou jeho parametry?
Co je komparátor?
Než se dozvíte přesnou definici LM393 a údajů pro toto zařízení, stojí za to zjistit, co je to komparátor. Jedná se o zařízení, které patří do skupiny kombinačních obvodů, tj. obvodů, u nichž hodnoty na výstupu závisí pouze na aktuálním stavu vstupů. Tím se liší od sekvenčních systémů, kde jsou důležité i předchozí vstupní hodnoty. Různá řešení tohoto typu mohou plnit různé funkce – v případě komparátoru jde o porovnávání dvou hodnot.
Podle typu měřených veličin se rozlišují dvě skupiny komparátorů. Prvním z nich jsou analogové komparátory, které porovnávají napětí nebo proudy na vstupu a výsledek přivádějí na jediný binární výstup (0 nebo 1). Druhým typem jsou digitální komparátory – jejich úkolem je porovnávat binární čísla, tj. s uvedením, která z těchto dvou hodnot je větší nebo menší (nebo zda jsou obě rovny). Obvody z této skupiny mají tři výstupy (samostatné pro každý z možných výsledků). Jednička ve výstupu se může objevit pouze na jednom z nich. Digitální komparátory lze řadit do kaskády a porovnávat tak binární čísla libovolné délky.
Kromě základního rozdělení na digitální a analogové komparátory se rozlišují i speciální varianty jednotlivých obvodů:
- komparátory s externím referenčním napětím;
- komparátory s hysterezí;
- diferenciální komparátory;
- komparátory s rychlou odezvou.
Každý z nich se vyznačuje určitými konstrukčními rozdíly, které se mohou projevit například vyšší stabilitou signálu nebo rychlejším výkonem systému. Zařízení tohoto typu lze nalézt mimo jiné v řídicích systémech, systémech detekce prahových hodnot a zpracování signálů, jakož i ve vstupně-výstupních rozhraních, termostatech, reflexních senzorech nebo jiných malých elektronických systémech.
Co je LM393?

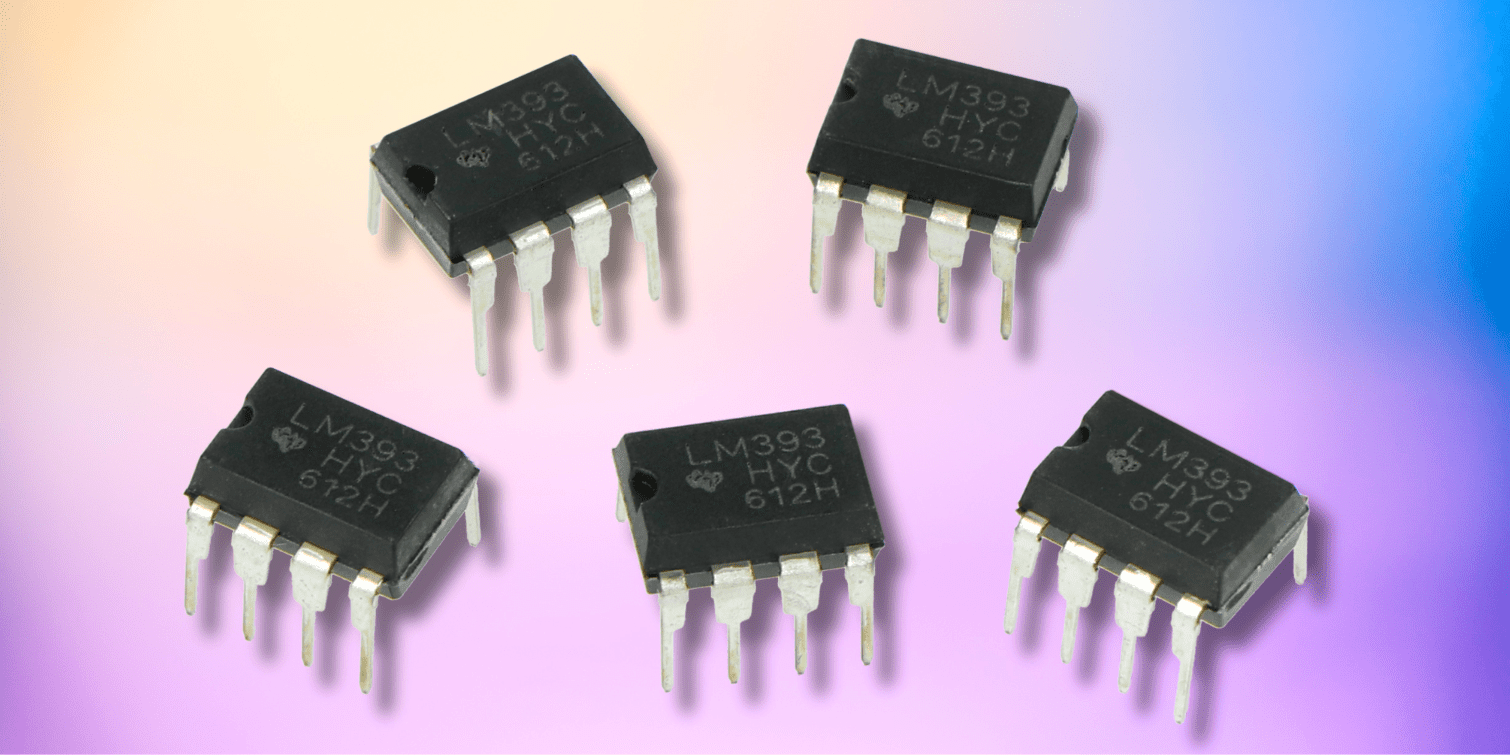

LM393 je dvojitý diferenciální komparátor s 8 vývody. Stojí za povšimnutí, že jeho konstrukce se ve skutečnosti skládá ze dvou propojených analogových komparátorů, z nichž každý má dva vstupy (invertující a neinvertující) a jeden výstup (označené jako “Output 1” a “Output 2”). Jedná se o jeden z nejoblíbenějších komparátorů na trhu, který často používají nadšenci do elektroniky a robotiky.
Komparátor LM393 je k dispozici v několika variantách, které se liší rozsahem porovnávaného napětí. Na trhu najdete především modely pracující v rozmezí 2-32 V nebo 4,5-28 V.
Referenční napětí se během měření nastavuje potenciometrem. Jednotlivé produkty se mohou lišit také výkonem a technickými detaily. Za symbolem rozložení mohou následovat další písmena, která pomáhají identifikovat konkrétní varianty – např. LM393ADR, LM393N, LM393PT nebo LM393P.
LM339 a LM393
Při hledání komparátoru LM393 můžete narazit také na nabídky modelu LM339. Oba systémy plní podobné funkce, ale je důležité si uvědomit zásadní rozdíl v jejich konstrukci. Modul LM339 má dvakrát více vstupů a výstupů – v praxi si jej lze představit jako dva čipy LM393 spojené dohromady.
Takové zařízení může sloužit jako čtyřnásobný operační zesilovač. Rozsah vstupního napětí se může také lišit, ale tento parametr závisí na konkrétním modelu obvodu.
Technická data LM393
Pokud jde o technické údaje, je třeba mít na paměti, že na trhu jsou k dispozici různé varianty komparátoru LM393, které se mohou mírně lišit z hlediska výkonu. Je vhodné pečlivě prozkoumat dostupné možnosti, protože i malé odchylky od požadovaných hodnot mohou výrazně ovlivnit fungování celého systému. Standardní komparátor LM393 je výrobek s následujícími vlastnostmi:
- počet kanálů – 2;
- formát pouzdra – DIP-8;
- Napájecí napětí – 2 V až 36 V (DC);
- doba odezvy – cca. 300 ns;
- rozsah provozních teplot – 0 až 70 °C;
- Způsob montáže – THT;
- výstupy kompatibilní s logickými systémy TTL, DTL a CMOS.
Schéma LM393
Před připojením komparátoru LM393 k vašemu zařízení nebo jeho implementací do vašich projektů elektroniky nebo robotiky je dobré si pozorně přečíst schéma tohoto obvodu. To vám umožní přesně určit, jak jej kombinovat s ostatními komponenty. To následně zajistí, že komparátor a jeho funkce budou využívány efektivně. Schémata LM393 mohou zobrazovat samotné zařízení nebo obvod připojený k jinému zařízení. Pokud se však zaměříme na samotný LM393, je k dispozici 8 pinů:
- vlevo – výstup 1, vstup 1 (kladný a záporný pin) a zem;
- vpravo – pin Vcc (napájení), výstup 2, vstup 2 (kladný a záporný pin).
Vnitřní část obvodu se skládá z propojených operačních zesilovačů. Jedná se o součástky, které umožňují převést relativně malé napětí na větší hodnotu, což v případě komparátorů umožňuje přesně a spolehlivě porovnat stav vstupů.
Kolik stojí komparátor LM393?
Komparátor LM393 je relativně jednoduchý, malý obvod, který je k dispozici za velmi nízkou cenu. Za zařízení tohoto typu obvykle zaplatíme několik korun. Bylo by dobré nabízet srovnávací sady obsahující například. 5 modulů LM393. Nejenže tím ušetříte, ale také se ochráníte v případě ztráty nebo poškození některé z komponent.
LM393 - názory
LM393 je komparátor ceněný především pro svou atraktivní cenu, univerzální použitelnost, snadné použití a bezproblémovou dostupnost v obchodech. Tyto typy obvodů budou velmi užitečné jak pro profesionály, tak pro lidi, kteří s robotikou a elektronikou teprve začínají. S jejich pomocí lze sestavit například jednoduché zvukové moduly nebo světelné senzory, ale také mnoho pokročilejších zařízení.
Kupte si komparátor LM393 v obchodě Botland
Náš sortiment připravujeme tak, aby splňoval požadavky všech nadšenců do robotiky a elektroniky. V sortimentu Botland nechybí ani četné varianty komparátorů – včetně LM393 ve verzi LM393P. Jedná se o malé, ale velmi užitečné systémy, které umožňují realizovat širokou škálu funkcí – neváhejte a nakupujte!
