Otočný přepínač umožňuje měnit stav elektrických spojů, což má v mnoha obvodech značný význam. Zjistěte klíčové informace o tomto zařízení.

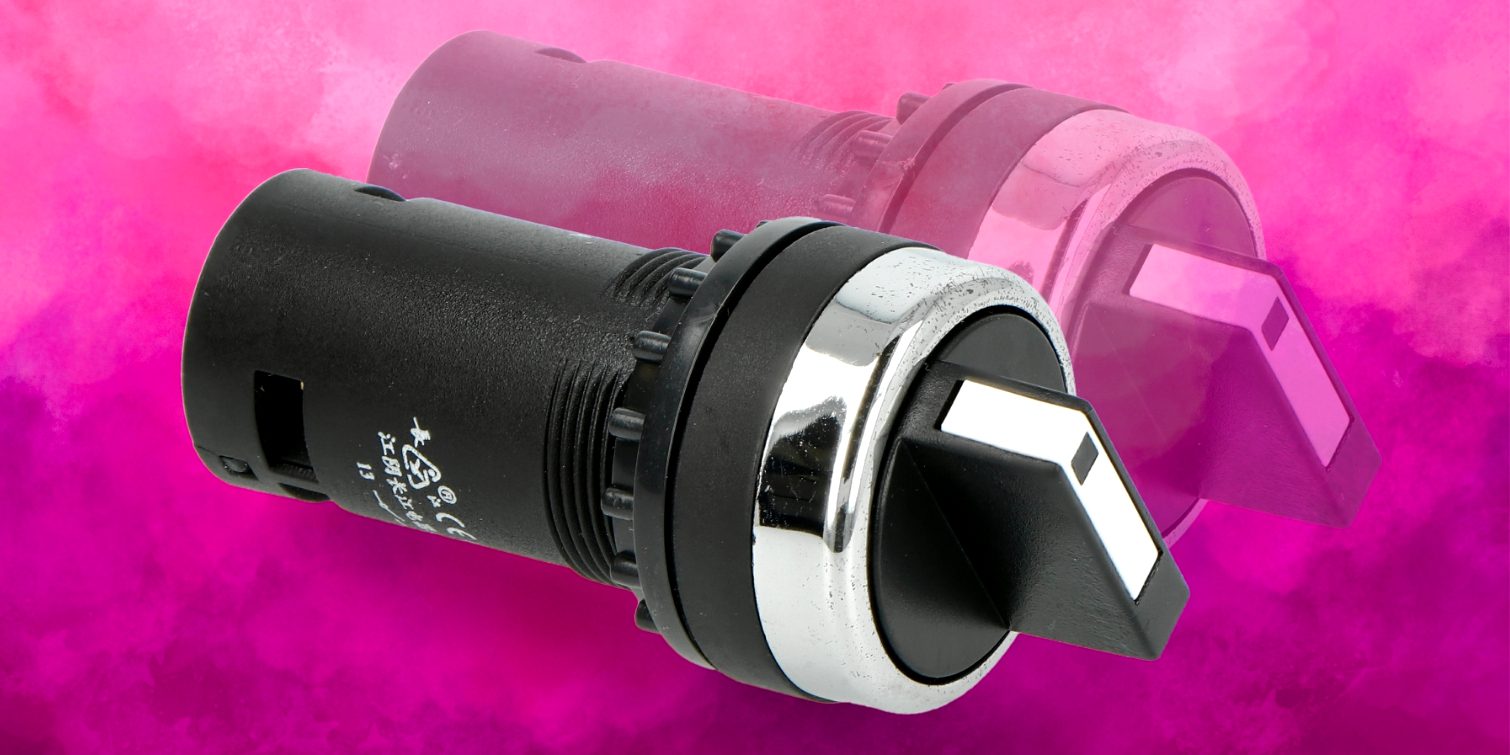

Co je to otočný přepínač?
Otočný přepínač je elektrické zařízení, které umožňuje přenášet elektrické signály mezi různými obvody, což vede ke změně stavu jejich zapojení. Elektrická a elektronická zařízení používají tyto komponenty mimo jiné k zapínání a vypínání – jsou tedy důležitou součástí řídicího systému. Vyplatí se také zjistit, k čemu slouží, co znamenají různé polohy přepínače a jaké typy přepínačů lze v obchodech najít.
K čemu slouží otočný přepínač?
Schopnost měnit stav spojů má v mnoha zařízeních a elektrických obvodech značný význam. K tomuto účelu slouží otočné přepínače -pro tento účel se používají otočné přepínače – umožňují zvolit správnou polohu pouhým otočením součásti. Jsou považovány za součást řídicího systému, protože umožňují uživatelům interakci se zařízením a jeho ovládání. Tento typ řešení je určen především k uzavření nebo otevření obvodu.
Nejjednodušší běžné přepínače mohou být obvykle ve dvou stavech – zapnuto a vypnuto. V pokročilých rozvrženích budou dobře fungovat propracovanější a univerzálnější řešení, která umožňují volbu mezi několika polohami.
Jak funguje otočný přepínač?
Už víme, co jsou to otočné přepínače – stojí za to podívat se také na mechanismus jejich fungování. Především je třeba zdůraznit, že ačkoli existují různé typy zařízení tohoto typu, všechny se vyznačují podobnou konstrukcí. Jedná se o součásti vybavené hřídelí s vyčnívajícím paprskem. Jak se hřídel zařízení otáčí, pohybuje se paprsek do jiné polohy a v určitém místě se dotýká elektrické svorky. To pak vede k aktivaci spínaných obvodů nebo ke změně stavu obvodu.
Wálec otáčecího přepínače obvykle má prohlubně, které umožňují vyhnout se zastavení otáčení v mezičase mezi svorkami nebo styčnými body. Počet svorek je přímo závislý na počtu poloh, které přepínač podporuje.
Jaké jsou polohy otočných přepínačů?
Polohy otočných přepínačů určují jednotlivé stavy, které lze v jednotce nastavit. Jejich počet závisí na konkrétním modelu komponenty a měl by být přizpůsoben vlastnostem celého systému. Základní modely nabízejí dvě polohy, ale na trhu lze nalézt i návrhy se třemi, čtyřmi nebo více polohami.
Přepínače, které podporují dvě nebo více poloh, se označují jako vícepolohové nebo vícestavové. Díky nim lze připravit mnohem více možností, takže taková řešení jsou ideální pro pokročilejší aplikace.
Kde se používají otočné přepínače?
Otočné přepínače jsou velmi univerzální výrobky – lze je nalézt v mnoha spotřebičích a elektrických obvodech. Nejčastěji se vyskytují v následujících zařízeních:
- audio a video zařízení – např. CD přehrávače, zesilovače nebo zvukové mixážní pulty, kde přepínače umožňují volbu různých provozních režimů a zvukových efektů;
- spotřební elektronika – spotřebiče pro každodenní použití a domácí aplikace, jako jsou pračky a vysavače, které mohou nabízet více funkcí a nastavení;
- telekomunikační zařízení – pro výběr různých kanálů nebo parametrů sítě;
- měřicí zařízení – v tomto případě přepínače umožňují především nastavení měřicích jednotek.
Jak nainstalovat otočný přepínač?
Klíčovou otázkou při instalaci je zapojení otočného přepínače. Aby bylo možné tuto úlohu vhodně provést, je nejprve nutné určit hlavní výstupní bod pro každou vstupní svorku. Pokud nejsou označeny, otočte přepínač do polohy jedna a pomocí ohmmetru zjistěte průtok proudu. Konce vodičů je pak třeba připravit odstraněním příslušné části izolace pro pájení nebo připojení vlastního konektoru.
Dalším krokem je připojení kabelu zařízení ke vstupní svorce otočného přepínače. To lze provést pájením nebo zatlačením konektoru na jeho místo. U otočných přepínačů s více vstupními svorkami je třeba tento krok několikrát opakovat.
Poté je třeba připojit odcházející vodiče ke správným výstupním svorkám. Podle konvence je první zařízení nebo obvod připojen ke svorce číslo 1, zatímco druhý je připojen k další svorce. Při této činnosti postupujte ve směru hodinových ručiček.
Otočný přepínač - typy
Otočný přepínač je zařízení, které se dodává v různých konfiguracích. Mezi ně patří:
- jednopolohové nebo jednocestné přepínače, které umožňují zadat pouze dva stavy – zapnuto a vypnuto;
- vícepolohové přepínače (vícesměrné) – nabízejí více než dva stavy a mohou mít větší počet otočných poloh;
- přepínací válečky – jsou vybaveny válcovým hřídelem, který se otáčí k změně stavu; jsou obzvláště oblíbeny u audio zařízení, kde je potřeba snadný způsob volby různých vstupů nebo režimů;
- kódovací přepínače (kódové) – v tomto případě je logika ovládání založena na použití BCD kódů. Používají se především v komunikačních systémech.
Na co se zaměřit při nákupu otočných přepínačů?
Otočný přepínač je zařízení, které lze nalézt v mnoha obchodech s elektrotechnickými a elektronickými výrobky – příkladem může být Botland. Při nákupu konkrétního zařízení je třeba brát k úvahu mimo jiné trvanlivost daného řešení, která obvykle přímo závisí na použitých materiálech. Tím je zajištěna nízká poruchovost a možnost dlouhodobého bezproblémového používání.
Důležité je také zamýšlené použití jednotlivých zařízení. Některá jsou připravena pro průmyslové použití, zatímco jiná by měla být používána pouze v méně náročných zařízeních. Nechybí ani univerzální návrhy, které splní požadavky velmi odlišných skupin zákazníků. V mnoha případech bude při výběru klíčovým faktorem počet poloh přepínače, který do značné míry určuje jeho zamýšlené použití. Kromě toho je třeba věnovat pozornost jeho průměru, který musí být přizpůsoben danému zařízení nebo systému.
