Popis produktu: Senzor vzdálenosti - širokoúhlý 3kanálový + konektory - OPT3101 - Pololu 3680
Širokoúhlý snímač vzdálenosti od společnosti Pololu, vybavený systémem OPT3101 od společnosti Texas Instruments. Detekuje přítomnost objektů v okruhu 1 ma měří jejich vzdálenost ve třech zónách TX0, TX1 a TX2, které společně umožňují pozorovací úhel FOV přibližně 180 ° . Ke komunikaci s dalšími moduly využívá sběrnici I2C . Je také vybaven 7kolíkovým montážním konektorem, který umožňuje připojení k platformě TI-RSLK MAX. Pracuje s napětím v rozsahu od 2,7 V do 5,5 V.
Produkt je kompatibilní s Arduino
Na webu výrobce je k dispozici ke stažení na GitHubu podrobná uživatelská příručka a knihovna pro prostředí Arduino.

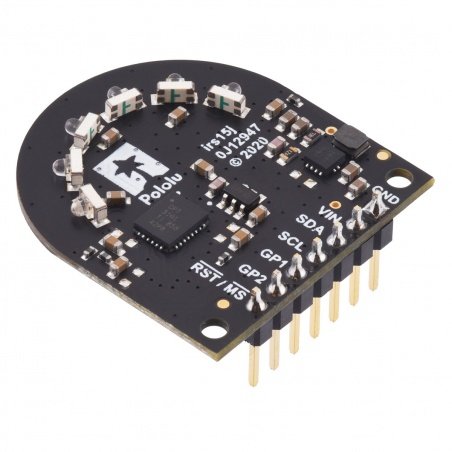

Senzor vzdálenosti vyrobený společností Pololu.

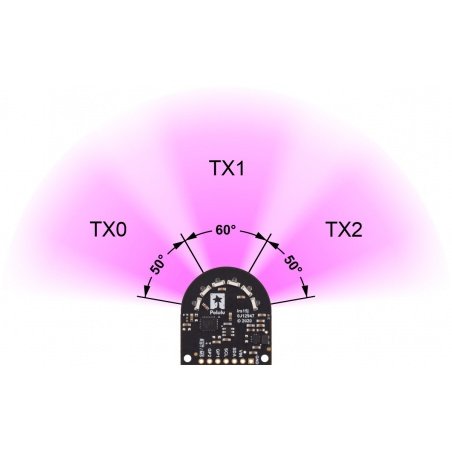

Modul detekuje objekty ve třech zónách.
Měření vzdálenosti ve třech zónách
Senzor měří tři kanály TX0, TX1 a TX2. Jejich kombinace umožňuje detekci s pozorovacím úhlem přibližně 180 ° . Za příznivých podmínek dokáže detekovat objekty ve vzdálenosti až 1 m . Modul vyzařuje infračervené světlo díky vestavěným LED diodám. Vrácená hodnota je časové zpoždění odraženého signálu, ze kterého se počítá vzdálenost objektu.

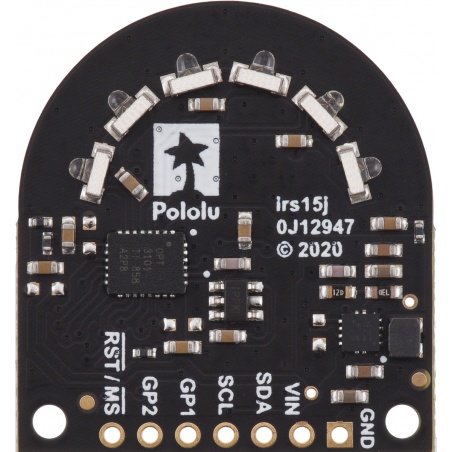

Popis pinout
- GND - základ systému
- VIN - napájecí zdroj v rozsahu od 2,7 V do 5,5 V
- SDA - datová linka komunikačního rozhraní I2C
- SCL - hodinová linka komunikačního rozhraní I2C
- GP1 - konfigurovatelný pin 3.3 VI / O
- GP2 - konfigurovatelný pin 3.3 VI / O
- RST - PIN RESETU
Technická specifikace snímače vzdálenosti
- Měřicí technologie: emise infračerveného světla
- Rozsah provozního napětí: 2,5 V až 5,5 V
- Spotřeba proudu: 130 mA při napětí 3,3 V
- Rozsah měření: až 1 m
- Počet měřicích kanálů: 3
- Komunikační rozhraní: I2C
- Pozorovací úhel (FOV): přibližně 180 °

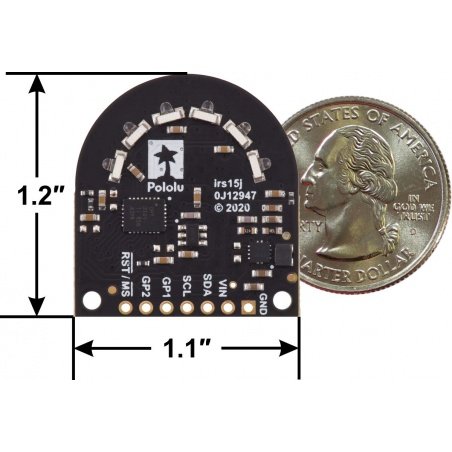

- Rozměry modulu: 27,9 x 30,5 mm
- Hmotnost: cca 3 g
Senzor je napájen napětím v rozsahu od 2,5 V do 5,5 V.

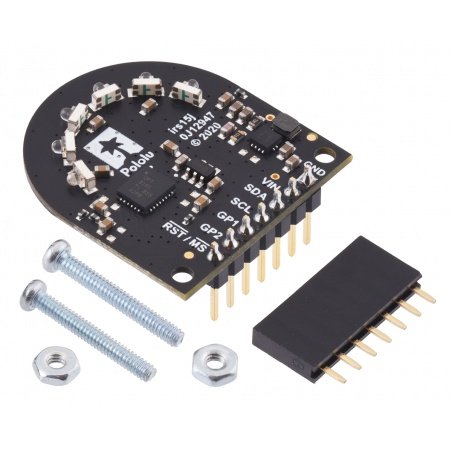

Sada obsahuje potřebné upevňovací prvky a zásuvku Goldpin.
Obsah soupravy
- Modul senzoru
- 1 × 7kolíková zlatá zásuvka
- Montážní prvky:
- šrouby - 2 ks
- podložky - 2 ks
