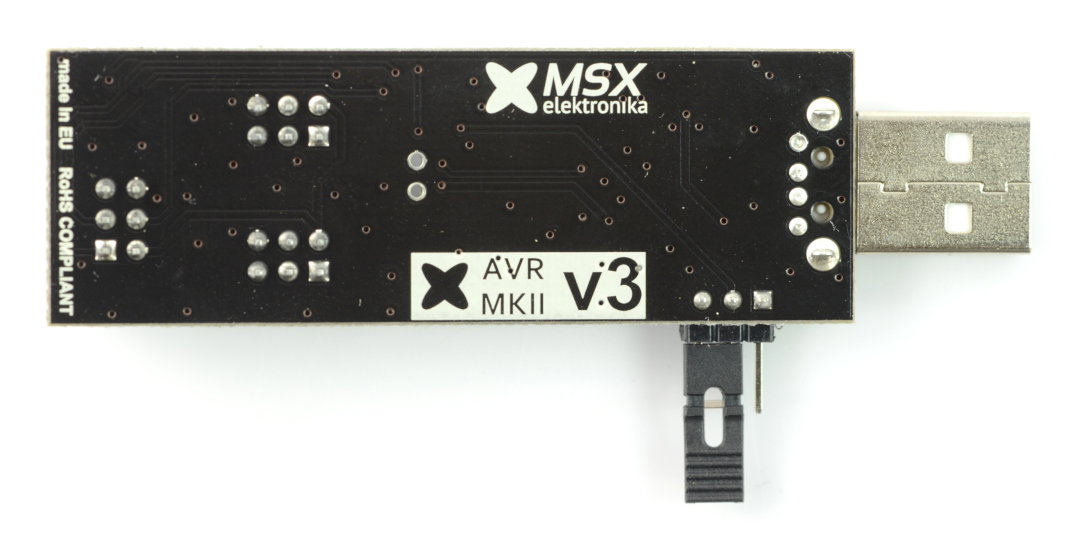

Programátor AVR MKII v3 kompatibilní s páskou AVRISP-MKII ISP + IDC

Index: MSX-02928 EAN: 5904422331306

Ask a question

Odebrat ze seznamu přání Přidat do seznamu přání

Programátor AVR MKII je plně kompatibilní se systémem AVRISP-MKII. S ním můžete programovat mikrokontroléry z rodiny AVR: ATtiny, ATmega a ATxmega. Je vybaven třemi konektory s rozhraními: ISP, PDI, TPI.

486,00 Kč

401,65 Kč bez DPH.

Zkontrolujte množství

Výrobce: MSX Elektronika

Popis produktu: Programátor AVR MKII v3 kompatibilní s páskou AVRISP-MKII ISP + IDC

Programátor AVR MKII je plně kompatibilní se systémem AVRISP-MKII. S ním můžete programovat mikrokontroléry z rodiny AVR: ATtiny, ATmega a ATxmega. Modul je vybaven třemi konektory s populárními programovacími rozhraními: ISP, PDI, TPI.

Hlavní rysy

Podporuje většinu mikrokontrolérů ATmel , včetně všichni patřící do rodin: ATtiny, ATmega, ATxmega.

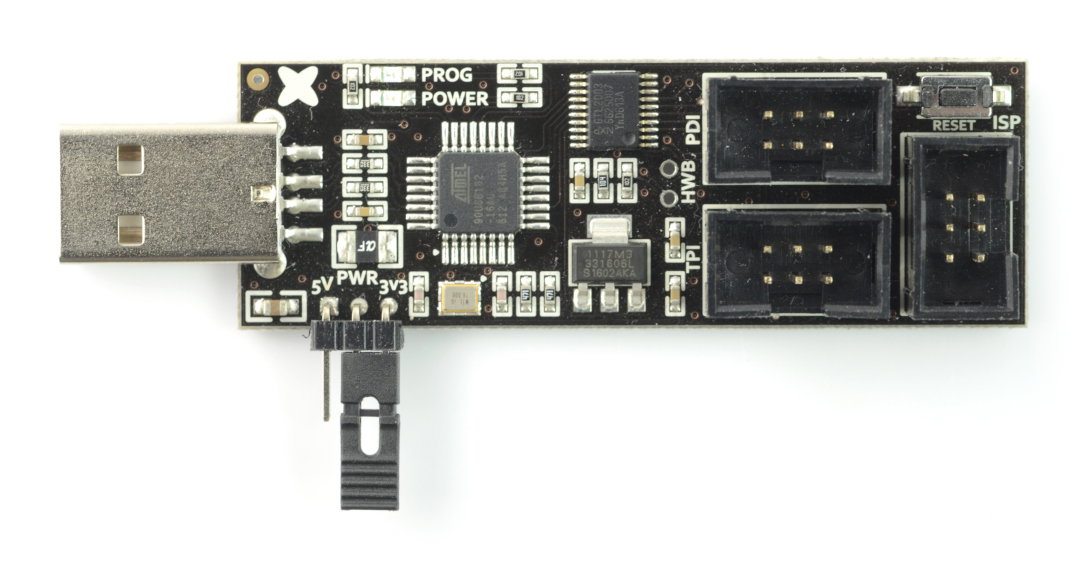

Vybaven třemi programovacími rozhraními: ISP, PDI a TPI.
Uživatel má možnost napájet naprogramovaný systém přímo z USB portu - výběr můstku s napětím 5V nebo 3,3V.
Vybaveno hardwarovým USB rozhraním - které zajišťuje vysokou rychlost programování.
Má dvě LED diody informující o připojení napájecího zdroje a o procesu programování.

Programator AVR MKII zgodny z AVRISP-MKII ISP

Podrobný popis programátoru se schématem a pokyny k připojení naleznete v dokumentaci výrobce .

Pozornost!
Pokud je naprogramovaný systém napájen z externího zdroje, nezapomeňte odstranit propojku napájení programátoru. Ponechání propojky může potenciálně poškodit programovaný systém nebo USB port počítače!

Napájení

Programátor AVR MKII poskytuje možnost napájet naprogramovaný systém přímo z USB portu počítače, ke kterému je připojen. Desku je možné napájet 5V nebo 3,3V. Volba naprogramovaného napájení obvodu se provádí pomocí propojky obsažené v sadě. Maximální proud, který lze napájet napájeným systémem, závisí na aktuální kapacitě portu USB a je přibližně 500 mA.

Podporované mikrokontroléry

Zařízení lze programovat všemi mikrokontroléry s jedním ze tří rozhraní: ISP, PDI nebo TPI. Níže je uveden seznam příkladů čipů AVR kompatibilních s programátorem MKII:

ATmega8, ATmega8A, ATmega328, ATmega328P, ATmega88, ATmega88A, ATmega128, ATmega16
ATtiny12, ATtiny13, ATtiny13A, ATtiny15, ATtiny48, ATtiny84, ATtiny85
ATxmega128A3U, ATxmega128A, ATxmega128A1D, ATxmega128A1, ATxmega128D, ATxmega256A
