Arduino UNO R3 (Rev3) - A000066
Originální deska Arduino Uno R3 s mikrokontrolérem ATmega328P v patici: pro výuku elektroniky, programování a stavbu prototypů.
- 14 digitálních vstupů/výstupů, z toho 6 s PWM
- 6 analogových vstupů s 10bitovým převodníkem
- Programování přes USB typu B v Arduino IDE
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Originální Arduino Uno R3 s ATmega328P
Arduino Uno Rev3 je originální deska s mikrokontrolérem ATmega328P v pouzdru DIP, který vyjmete z patice a vyměníte bez pájení. Má 14 digitálních vstupů/výstupů, z nichž 6 podporuje PWM, tedy řízení střídy signálu pro regulaci jasu diod a rychlosti motorů, a 6 analogových vstupů pro čtení senzorů, např. intenzity světla.
Mikrokontrolér pracuje s hodinovým kmitočtem 16 MHz a má 32 kB paměti Flash na program, 2 kB SRAM a 1 kB EEPROM, tedy paměti, která neztrácí data po vypnutí napájení. Na desce je již bootloader, takže program nahrajete z Arduino IDE kabelem USB, bez samostatného programátoru, od prvního blikání diodou až po řízení robota.
Originální deska Arduino Uno Rev3
14
digitálních vstupů/výstupů, z toho 6 s PWM
6
analogových vstupů s 10bitovým převodníkem
32 kB
paměti Flash mikrokontroléru ATmega328P
7-12 V
doporučené napájecí napětí ze zdířky DC
Arduino Uno R3 v pohledu 360°
Otočte desku a prohlédněte si z každé strany konektory, mikrokontrolér v patici a lišty vývodů, než připojíte první projekt.
Arduino Uno R3 při pohledu shora
Co najdete na desce
Na desce o rozměrech 68,6 x 53,4 mm jsou konektor USB typu B pro programování a napájení, zdířka DC 5,5 / 2,1 mm, tlačítko reset a dva konektory ICSP. Vedle mikrokontroléru ATmega328P pracuje obvod ATmega16U2, který obsluhuje komunikaci s počítačem přes USB.
Diody signalizují napájení (ON) a sériový přenos (TX a RX), dioda L je připojena k pinu 13, takže první program spustíte bez dalších součástek, např. příklad Blink z Arduino IDE, který touto diodou bliká. Rozložení lišt vývodů odpovídá rozšiřujícím deskám Arduino Shield, které Uno rozšiřují např. o ovladače motorů a displeje.
Vývody Arduino Uno R3 (pinout)
| Vývod | Funkce |
|---|---|
| D0 a D1 | UART: příjem RX (D0) a vysílání TX (D1) |
| D2 a D3 | externí přerušení INT0 a INT1 |
| D3, D5, D6, D9, D10, D11 | výstupy PWM, na desce označené znakem ~ |
| D10-D13 | SPI: SS (D10), COPI (D11), CIPO (D12), SCK (D13) |
| D13 | vestavěná dioda LED (L) |
| A0-A5 | analogové vstupy 10bitového převodníku, také jako digitální D14-D19 |
| A4 a A5 | I2C: SDA (A4) a SCL (A5), zopakované u pinu AREF |
| AREF | referenční napětí pro analogové vstupy |
| IOREF | napětí logiky desky, spojené s 5 V |
| 3V3 | výstup 3,3 V, max. 50 mA |
| 5V | výstup 5 V z desky |
| VIN | napájecí vstup 6 V až 20 V (doporučeno 7 V až 12 V) |
| RESET | reset mikrokontroléru |
| ICSP | programování ATmega328P externím programátorem |
Schéma vývodů ATmega328P
Schéma ukazuje, které nožičky mikrokontroléru v pouzdru DIP odpovídají vývodům Arduino. Hodí se, když přenášíte hotový projekt z desky na samostatný obvod ATmega328P. Speciální funkce pinů krok za krokem popisuje náš průvodce vývody Arduino, a úplný pinout od výrobce najdete v odkazech dole na stránce.
Funkce vývodů ATmega328P na desce Arduino Uno
Arduino Uno R3 s konektorem USB typu B a zdířkou DC
Napájení z USB, zdroje nebo baterie
Desku napájíte z počítače přes USB typu B nebo ze zdroje o napětí od 7 V do 12 V s konektorem 5,5 / 2,1 mm. Výrobce uvádí, že do zdířky DC pasuje i standardní baterie 9 V. Zdířku USB chrání polymerová pojistka 500 mA, která zabezpečuje port počítače před zkratem a přetížením a po odstranění příčiny se sama vrací do provozu.
Digitální vývody pracují s logikou 5 V a výrobce uvádí maximální proud 20 mA na pin. Motory, relé a LED pásky připojíte přes tranzistor nebo hotový ovladač, a moduly 3,3 V napájíte z výstupu 3V3 s proudovou zatížitelností do 50 mA. Zdroje o napětí od 7 V do 12 V s odpovídajícím konektorem najdete v kategorii napájení pro Arduino.
Programování v Arduino IDE bez programátoru
Mikrokontrolér má nahraný bootloader, tedy zaváděcí program, díky kterému kód nahrajete přes USB z Arduino IDE nebo z prohlížeče v Arduino Cloud Editoru. Programy píšete v jazyce Arduino založeném na C a C++, a prostředí má kompilátor a monitor sériového portu. Instalaci a první spuštění prostředí popisuje náš návod Arduino.
Konektor ICSP umožňuje naprogramovat ATmega328P externím programátorem AVR. Mikrokontrolér není připájený, takže po poškození ho vyměníte za nový ATmega328P v pouzdru DIP, a obvod bez bootloaderu naprogramujete právě přes ICSP. Nápady na projekty s Arduino Uno a popisy krok za krokem najdete na našem blogu.

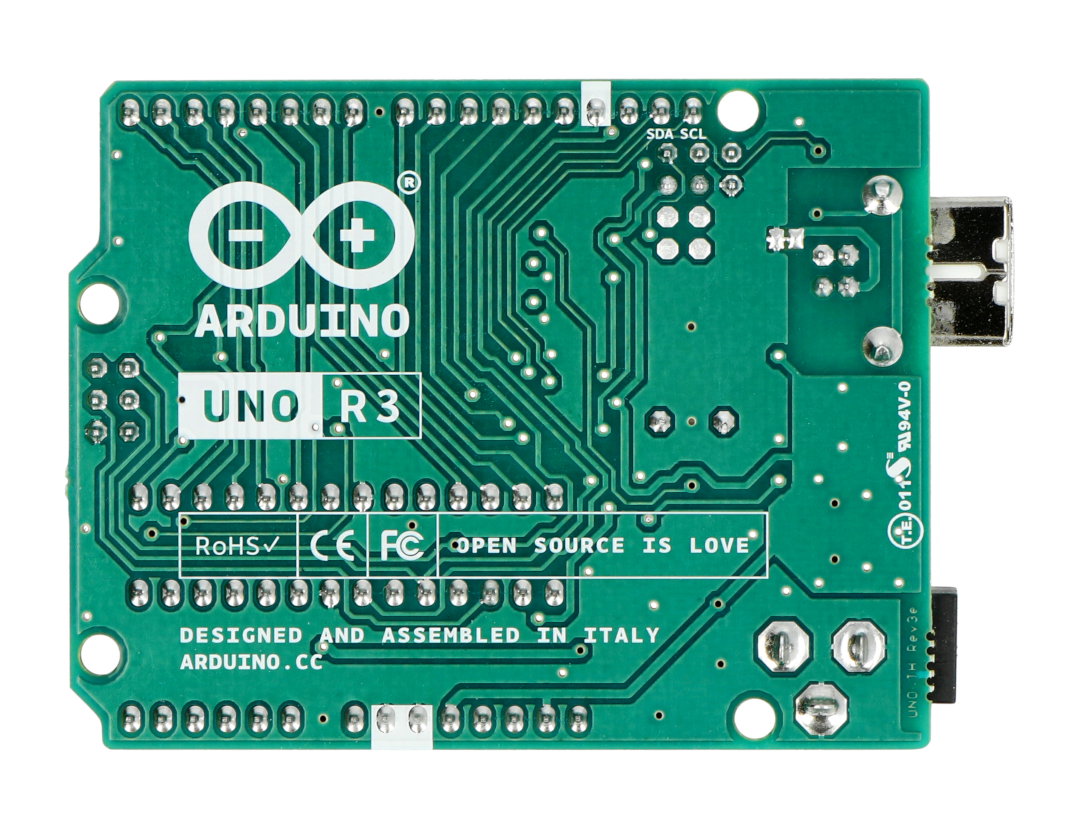

Spodní strana desky Arduino Uno R3
Botland je oficiálním distributorem vývojové platformy Arduino v Polsku. Nabízíme širokou nabídku desek, modulů a příslušenství této populární značky a k tomu návody i znalostní bázi pro uživatele. Všechny prezentované produkty Arduino jsou originální.
Je to dobrá volba pro vás?
Dobrá volba, pokud:
- začínáte s elektronikou a programováním mikrokontrolérů
- chcete používat rozšiřující desky Arduino Shield a hotové knihovny
- řídíte moduly 5 V a potřebujete až 20 mA na vývod
Zvažte jinou možnost, pokud:
- potřebujete WiFi a více paměti: zvolte Arduino Uno R4 WiFi
- deska se má vejít do malé krabičky: podívejte se na Arduino Nano
- chybí vám digitální vývody: podívejte se na Arduino Mega 2560 Rev3
Arduino Uno R3 nebo Uno R4
| Uno R3 | Uno R4 Minima | Uno R4 WiFi | |
|---|---|---|---|
| Mikrokontrolér | ATmega328P | Renesas RA4M1 (Arm Cortex-M4) | Renesas RA4M1 (Arm Cortex-M4) |
| Taktovací frekvence | 16 MHz | 48 MHz | 48 MHz |
| Paměť | 32 kB Flash, 2 kB SRAM | 256 kB Flash, 32 kB RAM | 256 kB Flash, 32 kB RAM |
| Konektor USB | USB typu B | USB typu C | USB typu C |
| Vstupní napětí VIN | 6 V až 20 V | 6 V až 24 V | 6 V až 24 V |
| Proud na vývod | 20 mA | 8 mA | 8 mA |
| Rádiový modul | ne | ne | ESP32-S3-MINI-1 (WiFi) |
| DAC a CAN | ne | ano | ano |
| Zobrazit | tato stránka | Uno R4 Minima | Uno R4 WiFi |
Zajímavost
Experimentujte bez obav
Výrobce píše, že Uno je velmi oblíbená a dobře zdokumentovaná deska z rodiny Arduino. Vybízí také k odvážným experimentům: mikrokontrolér není připájený, takže v nejhorším případě vyměníte obvod za pár dolarů a začnete znovu. Proto první obvody můžete připojovat směle a učení na chybách neznamená kupování nové desky.
Zdroj: Arduino Docs: UNO R3
Nejčastější dotazy
Čím se Uno R3 liší od Uno R4?
Uno R4 má procesor Renesas RA4M1 s jádrem Arm Cortex-M4 48 MHz, 256 kB paměti Flash a konektor USB typu C, zatímco Uno R3 má ATmega328P 16 MHz s 32 kB Flash. Uno R3 umožňuje zatížit pin proudem do 20 mA, Uno R4 do 8 mA, což má význam u diod LED.
Je kabel USB součástí balení?
Ne. K programování a napájení z počítače potřebujete kabel USB typu A - USB typu B, tedy stejný, jaký pasuje k mnoha tiskárnám.
Jaký zdroj pasuje k Uno R3?
Zdroj o napětí od 7 V do 12 V s konektorem 5,5 / 2,1 mm. Výrobce připouští na vstupu VIN napětí od 6 V do 20 V a uvádí, že zdířka DC spolupracuje se standardní baterií 9 V připojenou kabelem s konektorem 5,5 / 2,1 mm.
Jaké rozměry má Arduino Uno?
Deska má rozměry 68,6 x 53,4 mm a hmotnost 25 g, a lišty vývodů jsou rozmístěny tak, aby k nim pasovaly rozšiřující desky Arduino Shield bez redukcí.
Lze mikrokontrolér vyměnit?
Ano. ATmega328P není připájený k desce, takže ho vyjmete z patice a vložíte nový. Nový obvod bez bootloaderu naprogramujete přes konektor ICSP na desce externím programátorem AVR.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Mikrokontrolér | ATmega328P, 16 MHz, pouzdro DIP v patici |
| Obvod USB | ATmega16U2, 16 MHz |
| Paměť | 32 kB Flash, 2 kB SRAM, 1 kB EEPROM |
| Digitální vstupy/výstupy | 14, z toho 6 s PWM (D3, D5, D6, D9, D10, D11) |
| Analogové vstupy | 6 (A0-A5), 10bitový převodník |
| Rozhraní | UART, I2C, SPI, 2 externí přerušení (D2, D3) |
| Napětí logiky | 5 V |
| Proud na vývod | max. 20 mA |
| Výstup 3,3 V | max. 50 mA |
| Napájení | USB typu B 5 V nebo zdířka DC 5,5 / 2,1 mm |
| Vstupní napětí | doporučeno 7 V až 12 V, mezní 6 V až 20 V |
| Ochrana USB | polymerová pojistka 500 mA |
| Na desce | tlačítko reset, 2 konektory ICSP, diody ON, L (pin 13), TX a RX |
| Provozní teplota | -40 °C až +85 °C |
| Rozměry | 68,6 x 53,4 mm |
| Kód výrobce | A000066 |
| Výrobce | Arduino |
| Hmotnost | 25 g |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Napětí z | 7,0 V |
| Napětí dolů | 12.0V |
| Výstupní napětí z | 5,0 V |
| Výstupní napětí do | 5,0 V |
| Jmenovité výstupní napětí | 5,0 V |
| UC - mikrokontrolér | ATmega328 |
| UC - jádro | 8bitový AVR |
| UC - EEPROM paměť | 1 kB |
| UC - Flash paměť | 32 kB |
| UC - RAM paměť | 2 kB |
| UC - Počet jader | 1. Jedno jádro |
| UC - digitální piny | 14 |
| UC - analogový vstup | 6 |
| UC - načasování | 16 MHz |
| Převodník UC - AC | 10-bit |
| Kanály UC - PWM | 6 |
| UC - USB rozhraní | USB B. |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| Rozhraní UC - SPI | Ano |
| Šířka | 6 cm |
| Výška | 2,6 cm |
| Hloubka | 8,3 cm |
| Hmotnost | 0,048 kg |
U objednávek v hodnotě 2 000,00 Kč a více hradíme dopravu my, bez ohledu na zvoleného dopravce. Platí pro doručení do země: Česká republika.
Balík Do balíkovny
2-4 dní
od 69,00 Kč
DHL
1-3 dní
od 99,00 Kč
Kurýr PPL
2 - 4 dní
od 99,00 Kč
GLS
1-3 dní
od 99,00 Kč
Balíkovna na adresu
2-4 dní
od 119,00 Kč
Balíkovna na adresu (dobírka)
2-4 dní
od 149,00 Kč
Ambro Express (bez vynášky)
2-4 dní
od 1 200,00 Kč
Ambro Express (s vynáškou)
2-4 dní
od 2 000,00 Kč
Podrobné podmínky dopravy najdete na stránce Doprava a platba.
30 dní na vrácení, bez udání důvodu
Pokud produkt nesplní vaše očekávání, máte 30 dní od převzetí zásilky na odstoupení od smlouvy. Stačí, aby byl produkt kompletní. Právo na vrácení náleží spotřebitelům (nákup nesouvisející s podnikáním).
Reklamace
Pokud se zakoupený produkt ukáže jako vadný, můžete uplatnit reklamaci ze záruky nebo z odpovědnosti za vady. Reklamace vyřizujeme bez zbytečného odkladu, nejpozději do 14 pracovních dnů od doručení hlášení spolu s reklamovaným zbožím.
Dotaz: Dobrý den, je v sadě arduino uno držák desky? USB kabel může být samozřejmě A-B kabel tiskárny?
Součástí balení je plastová podložka.
Kabel USB A-B, něco takového:
https://botland.com.pl/477-przewody-usb-a-b
se také velmi často používá v tiskárnách.
Dotaz: Dobrý den, mám dotaz, zda sada obsahuje kabel pro připojení desky k počítači.
https://botland.com.pl/477-przewody-usb-a-b.
Návody a dokumenty
Údaje GPSR
Porovnání Arduino
| Model | Mikrokontrolér | Piny | Paměť Flash RAM EEPROM | Napájení | Interface |
|---|---|---|---|---|---|
 Uno R4 Minima | Renesas RA4M1 48 MHz | 14 I/O 6 PWM 6 analog | 256 kB 32 kB - | DC: 6-24V USB: 5V | UART I2C SPI CAN DAC |
 Uno R4 WiFi | Renesas / ESP RA4M1 / 32-S3-Mini 48 MHz / 240 Mhz | 14 I/O 6 PWM 6 analog | 256 kB 32 kB - | DC: 6-24V USB: 5V | UART I2C SPI CAN DAC |
 Uno R3 | ATmega 328 16 MHz | 14 I/O 6 PWM 6 analog | 32 kB 2 kB 1 kB | DC: 7-12V USB: 5V | UART I2C SPI |
 Uno WiFi Rev2 | ATmega 4809 20 MHz | 14 I/O 5 PWM 6 analog | 48 kB 6 kB 256 B | DC: 5-12V USB: 5V | UART I2C SPI |
 Leonardo | ATmega 32u4 16 MHz | 20 I/O 7 PWM 12 analog | 32 kB 2,5 kB 1 kB | DC: 7-12V USB: 5V | UART I2C SPI USB |
 Mega 2560 | ATmega 2560 16 MHz | 54 I/O 15 PWM 16 analog | 256 kB 8 kB 4 kB | DC: 7-12V USB: 5V | UART I2C SPI |
 Due ARM Cortex | AT91SAM 3X8E 84 MHz | 54 I/O 12 PWM 12 analog | 512 kB 96 kB - | DC: 7-12V USB: 5V | UART I2C SPI USB CAN DMA |
 Giga R1 WiFi | STM 32H747XI 480 MHz + 240 MHz | 75 I/O 12 PWM 12 analog | 2 MB 1 MB - | DC: 6-24V USB: 5V | UART I2C SPI CAN |
 Zero | ARM ATSAMD21G18 48 MHz | 20 I/O 10 PWM 6 analog | 256 kB 32 kB - | DC: 7-12V USB: 5V | UART I2C SPI |
 Micro | ATmega 32u4 16 MHz | 20 I/O 7 PWM 12 analog | 32 kB 2,5 kB 1 kB | DC: 7-12V USB: 5V | UART I2C SPI |
 Nano | ATmega 328 16 MHz | 22 I/O 6 PWM 8 analog | 32 kB 2 kB 1 kB | DC: 7-12V USB: 5V | UART I2C SPI |
 Pro 328 5V/16MHz | ATmega 328 16 MHz | 14 I/O 6 PWM 6 analog | 32 kB 2 kB 1 kB | DC: 7-12V USB: 5V | UART I2C SPI |
