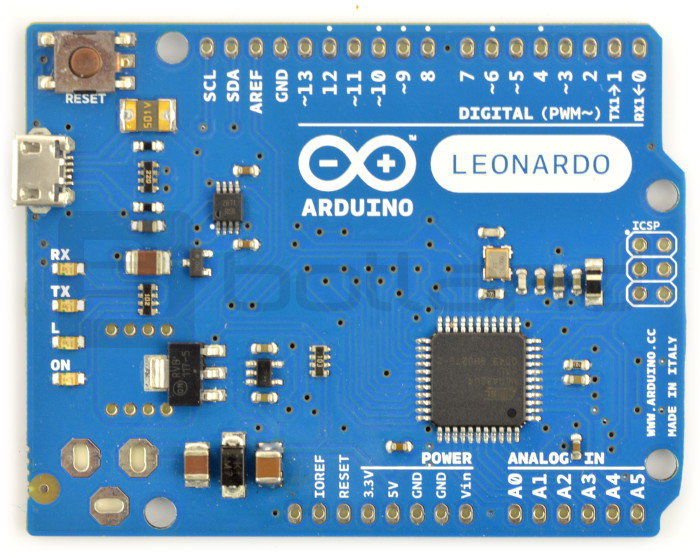

Arduino Leonardo - A000052 - nízký profil (bez konektorů)

Index: ARD-01061 EAN: 7630049200326

Populární modul s mikrokontrolérem AVR Atmega32U4. Má 32 KB Flash paměti, 2,5 KB RAM, 20 digitálních vstupů / výstupů, z nichž 7 lze použít jako kanály PWM a 12 jako analogové vstupy a populární komunikační rozhraní, včetně USB. Tato verze nemá pájené konektory.

Arduino Leonardo - A000052 - nízký profil (bez konektorů)
784,00 Kč
647,93 Kč bez DPH.
Čekací doba: 2-4 týdny
Pouze na vyžádání
30 dní na vrácení zboží
Výrobce: Arduino

Popis produktu: Arduino Leonardo - A000052 - nízký profil (bez konektorů)

Arduino Leonardo je jednou z nejpopulárnějších verzí této série. Deska obsahuje mikrokontrolér ATmega32u4 vybavený 20 digitálními vstupy / výstupy , z nichž 7 lze použít jako PWM výstupy (např. Pro řízení motoru) a 12 jako analogové vstupy . Systém je taktován hodinovým signálem 16 MHz , má 32 kB paměti Flash a 2,5 KB paměti SRAM.

Arduino Leonardo - niski profil, bez złącz, atmega32u4, SRAM, mikrokontroler

Předmětem prodeje je originální produkt Arduino, Botland je oficiálním distributorem této společnosti .

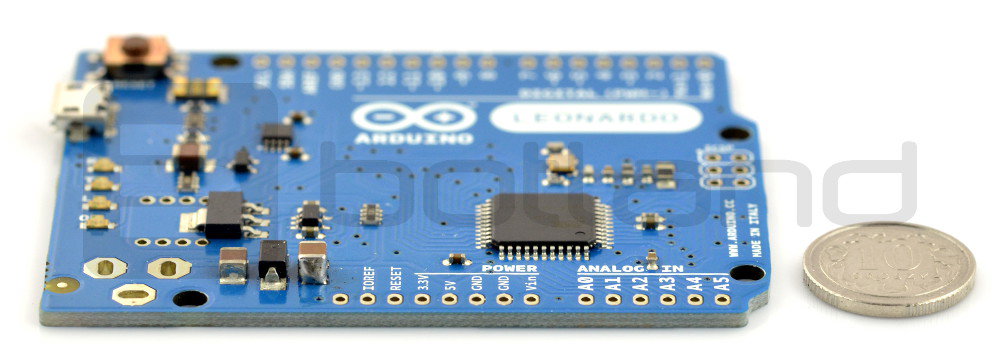

Tato verze nemá pájené konektory, uživatel rozhodne, které konektory a kam pájet. V naší nabídce najdete také Arduino Leonardo s konektory .

Hlavní rysy Arduino Leonardo

Níže jsou uvedeny některé funkce, které odlišují moduly Arduino od ostatních programovatelných desek.

název Popis
Je nainstalován bootloader Díky nainstalovanému zavaděči potřebujete k programování zařízení pouze vhodný kabel microUSB a software z webu výrobce .
Arduino štít
Distribuce konektorů umožňuje instalaci speciálních krytů, Arduino Shield , po pájení konektorů.
Digitální výstupy
20 digitálních vstupů / výstupů umožňuje mimo jiné ovládání LED, relé a čtení stavů tlačítek.
Účinnost proudu Maximální proudová účinnost jednoho vodiče je 40 mA.
PWM výstupy
7 PWM výstupů umožňuje například ovládat motory a jas LED diod.
Analogové vstupy
12 vstupů vestavěného analogově-digitálního převodníku s rozlišením 10 bitů podporuje mimo jiné snímače s analogovým výstupem.
sériová komunikace Zařízení podporuje populární komunikační rozhraní, včetně: UART, I2C, SPI a USB.
Speciální funkce Některé piny mají speciální funkce, jejichž stručný popis je k dispozici v našem průvodci .
Integrovaná paměť
Čip Atmega32u4 je taktován signálem 16 MHz, má 32 kB paměti Flash, 1 kB EEPROM a 2,5 KB paměti SRAM.
Napájecí DC konektor K napájení Arduina lze použít jakýkoli napájecí zdroj s napětím od 7 V do 12 V s konektorem DC 5,5 x 2,1 mm.
Napájení USB portu Desku lze napájet z počítače pomocí kabelu microUSB, přičemž je třeba mít na paměti, že maximální proudová účinnost portu USB je 500 mA. Arduino má systém, který chrání zásuvku proti zkratům a toku příliš vysokého proudu.
ICSP konektor Modul má piny ICSP pro připojení externího programátoru AVR .
Připnout IOREF Pin IOREF umožňuje přímý přístup k napětí, se kterým pracují I / O výstupy.
Vestavěná LED Připojená LED na pinu 13 umožňuje ladění jednoduchých programů.
Výstup 3,3 V
Integrovaný regulátor napětí umožňuje napájet externí zařízení s napětím 3,3 V se spotřebou proudu až 50 mA.

První běh

Abychom vám pomohli začít s modulem, připravili jsme návod, který pokrývá instalaci a první spuštění prostředí Arduino.

Specifikace Arduino Leonardo

  • Napájecí napětí: 7 V až 12 V
  • Mikrokontrolér: ATmega32u4
  • Maximální taktovací frekvence: 16 MHz
  • Paměť SRAM: 2,5 kB
  • Flash paměť: 32 KB (4 KB jsou vyhrazeny pro bootloader)
  • Paměť EEPROM: 1 kB
  • I / O porty: 20
  • PWM výstupy: 7
  • Počet analogových vstupů: 12 (kanály A / C převodníku s rozlišením 10 bitů)
  • Sériová rozhraní: UART, SPI, I2C, USB
  • Externí přerušení
  • Připojená LED na pinu 13
  • MicroUSB zásuvka pro programování
  • Konektor DC 5,5 x 2,1 mm pro napájení
Napětí z 7,0 V
Napětí dolů 12.0V
Výstupní napětí z 5,0 V
Výstupní napětí do 5,0 V
Jmenovité výstupní napětí 5,0 V
UC - mikrokontrolér Atmega32U4
UC - jádro 8bitový AVR
UC - EEPROM paměť 1 kB
UC - Flash paměť 32 kB
UC - RAM paměť 2,5 kB
UC - Počet jader 1. Jedno jádro
UC - digitální piny dvacet
UC - analogový vstup 12
UC - načasování 16 MHz
Kanály UC - PWM 7
UC - USB rozhraní microUSB
Rozhraní UC - I2C Ano
Rozhraní UC - UART Ano
Rozhraní UC - SPI Ano
Šířka balení 6 cm
Výška balení 2.6 cm
Hloubka balení 8.3 cm
Váha balení 0.037 kg
