Popis produktu: Arduino Nano
Arduino Nano je populární verze Uno v menším rozměru: 45 x 18 mm. Deska obsahuje mikrokontrolér ATmega328 vybavený 22 digitálními vstupy / výstupy, z nichž 6 lze použít jako PWM výstupy (např. Pro řízení motoru) a 8 jako analogové vstupy. Systém je taktován hodinovým signálem 16 MHz, má 32 kB paměti Flash a 2 kB paměti SRAM.
Hlavní rysy
Níže jsou uvedeny některé funkce, které odlišují moduly Arduino od ostatních programovatelných desek.

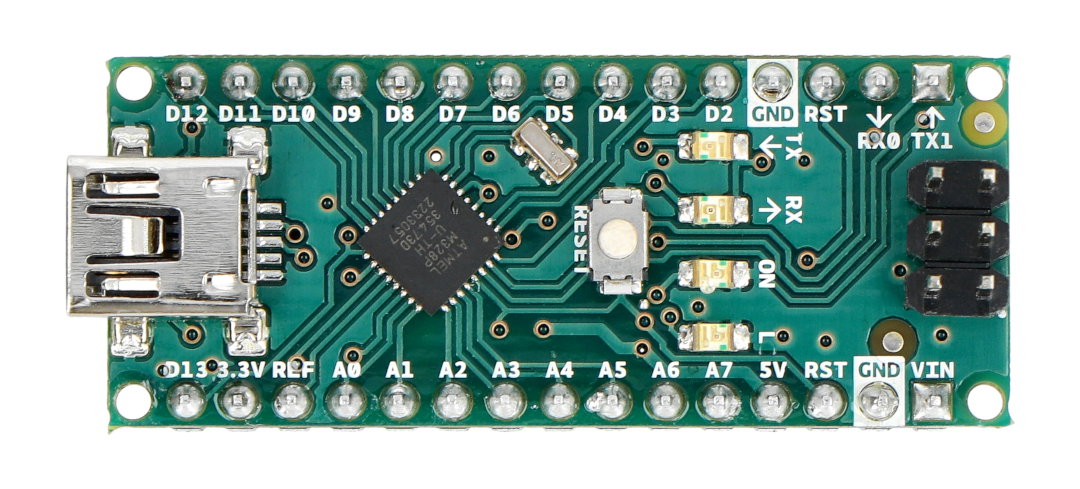

Tato verze se vyznačuje malým rozměrem: 45 x 18 mm. Na spodní straně desky má pájené konektory. |
název | Popis |
---|---|
Je nainstalován bootloader | Díky nainstalovanému zavaděči potřebujete k programování zařízení pouze vhodný kabel miniUSB a software z webu výrobce . |
Malá velikost |
Tato verze se vyznačuje malým rozměrem: 45 x 18 mm. Na spodní straně desky má pájené konektory. |
Digitální výstupy |
22 digitálních vstupů / výstupů umožňuje mimo jiné ovládání LED, relé a čtení stavů tlačítek. |
Účinnost proudu | Maximální proudová účinnost jednoho vodiče je 40 mA. |
PWM výstupy |
6 PWM výstupů umožňuje například ovládat motory a jas LED diod. |
Analogové vstupy |
8 vstupů vestavěného analogově-digitálního převodníku s rozlišením 10 bitů podporuje mimo jiné snímače s analogovým výstupem. |
sériová komunikace | Zařízení podporuje populární komunikační rozhraní, včetně: UART, I2C, SPI a USB. |
Integrovaná paměť |
Čip Atmega328 je taktován signálem 16 MHz, má 32 kB paměti Flash, 1 kB EEPROM a 2 kB paměti SRAM. |
Napájení pinem VIN | K napájení Arduina lze použít jakýkoli napájecí zdroj s napětím od 6 V do 20 V, které by měly být připojeny k pinům VIN (+) a GND. |
Napájení USB portu | Desku lze napájet z počítače pomocí kabelu miniUSB, přičemž je třeba mít na paměti, že maximální proudová účinnost portu USB je 500 mA. Arduino má systém, který chrání zásuvku proti zkratům a toku příliš vysokého proudu. |
ICSP konektor | Modul má piny ICSP pro připojení externího programátoru AVR . |
Vestavěná LED | Připojená LED na kolíku 13 umožňuje ladění jednoduchých programů. |
Výstup 3,3 V |
Integrovaný regulátor napětí umožňuje napájet externí zařízení s napětím 3,3 V se spotřebou proudu až 50 mA. |
![Micro - pinový diagram Arduina Wyprowadzenia Arduino Nano.](https://cdn1.botland.cz/img/art/inne/12960_10.jpg)
Výstupy Arduino Nano.
První běh Abychom vám pomohli začít s modulem, připravili jsme návod, který pokrývá instalaci a první spuštění prostředí Arduino. |
Specifikace
- Napájecí napětí: 6V až 20V
- Mikrokontrolér: ATmega328
- Maximální taktovací frekvence: 16 MHz
- Paměť SRAM: 2 kB
- Flash paměť: 32 KB (2 KB jsou vyhrazeny pro bootloader)
- Paměť EEPROM: 1 kB
- I / O piny: 22
- Kanály PWM: 6
- Počet analogových vstupů: 8 (kanály A / C převodníku s rozlišením 10 bitů)
- MiniUSB zásuvka pro programování
- Sériová rozhraní: UART, SPI, I2C
- Externí přerušení
- Arduino Nano - Rozměry: 45 x 18 mm
Arduino Nano - funkce Arduino Uno v menší velikosti
Desky řady Arduino jsou jedním z nejpopulárnějších řešení používaných v prototypování hardwarových a softwarových aplikací, jako jsou ovladače elektrických motorů a osvětlení, rozhraní s displeji a tlačítky, systémy měření fyzické veličiny a mnoho dalších. Kvůli častému onemocnění v podobě omezeného prostoru v krytu nemůžeme vždy namontovat desku Arduino Uno. Řešením problému je Arduino Nano - deska, která zabírá téměř 4,5krát méně místa než Arduino Uno, ale má podobnou hardwarovou a softwarovou funkčnost.
Programování Arduino Nano z počítače
Stejně jako Arduino Uno můžete také Arduino Nano naprogramovat připojením desky k počítači. Modul je vybaven konektorem mini B typu USB a díky bootloaderu načtenému do paměti palubního mikrokontroléru není nutný žádný další programátor. Pokud však chcete Arduino Nano používat pomocí softwaru určeného pro běžné mikrokontroléry AVR, můžete pro programátor AVR použít 6pinový konektor ICSP.
