Ultrazvukový snímač vzdálenosti HC-SR04 2-200 cm - justPi

Index: MOD-01420 EAN: 5903351241366

Ultrazvukový senzor pracující v rozsahu od 2 cm do 200 cm. Je napájen napětím 5 V. Výstupem je signál, jehož trvání je úměrné měřené vzdálenosti.

Ultrazvukový snímač vzdálenosti HC-SR04 2-200 cm - justPi
50,00 Kč
41,32 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: justPi

Popis produktu: Ultrazvukový snímač vzdálenosti HC-SR04 2-200 cm - justPi

Ultrazvukový senzor pracující v rozsahu 2-200 cm. Je napájen napětím 5 V. Výstupem je signál, jehož trvání je úměrné měřené vzdálenosti. Kompatibilní s Raspberry Pi a snímačem vzdálenosti Arduino - ultrazvukový snímač HC-SR04.

Jak používat snímač vzdálenosti HC-SR04 - justPi

Pro zahájení měření by měl být pinu TRIG přiveden napěťový impuls (vysoký 5V) po dobu 10 us. Modul měří vzdálenost pomocí zvukové vlny s frekvencí 40 kHz. Do mikrokontroléru je odeslán signál, jehož vzdálenost závisí na době trvání vysokého stavu a lze jej vypočítat ze vzorce:

zkušební vzdálenost = (čas vysoké úrovně × rychlost zvuku (340 m / s) / 2

kde:

  • zkušební vzdálenost - měřená vzdálenost
  • doba vysoké úrovně - doba trvání vysokého stavu
  • rychlost zvuku - rychlost šíření zvukové vlny ve vzduchu - 340 m / s

Stručně řečeno, k získání výsledku v cm můžete použít vzorec:

vzdálenost [cm] = (čas vysoké úrovně [us] * 34) / 1000/2

Ultradźwiękowy czujnik odległości SR04Ultrazvukový snímač vzdálenosti HC-SR04 2-200 cm - justPi.

Naše nabídka obsahuje také montážní pouzdro pro tento snímač HC-SR04 (modré).

Specifikace ultrazvukového senzoru HC-SR04 - justPi

  • Napájecí napětí: 5V
  • Průměrná spotřeba proudu: 15 mA
  • Rozsah měření: od 2 cm do 200 cm
  • Výstup: frekvenční signál
  • Pracovní frekvence: 40kHz
  • Rozměry: 45 x 20 x 15 mm
  • Kompatibilní s Raspberry Pi a ultrazvukovým senzorem vzdálenosti Arduino

Podrobnosti v dokumentaci .

Senzor vzdálenosti Arduino a Raspberry Pi

Ultrazvukový snímač vzdálenosti HC-SR04 je určen pro použití v zařízeních, která vyžadují použití prvku schopného poskytovat informace o aktuální vzdálenosti od objektu před nimi. Senzor je ideální pro projekty, jako jsou roboti, dálkově ovládaná vozidla nebo drony, stejně jako součást samostatně vyráběných parkovacích senzorů.

Prvek měří vzdálenost od objektu před sebou pomocí ultrazvuku, který vydává - k rozeznání vzdálenosti se používá akustická vlna s frekvencí 40 kHz. Senzor měří čas, za který se k němu odražený zvuk vrátí, a poté pomocí speciálního vzorce vypočítá vzdálenost mezi ním a objektem na základě této hodnoty. Čtená hodnota měření je dána ve formě signálu o délce přímo úměrné vzdálenosti oddělující senzor od objektu odrážejícího zvukovou vlnu.

Video o senzoru HC-SR04.

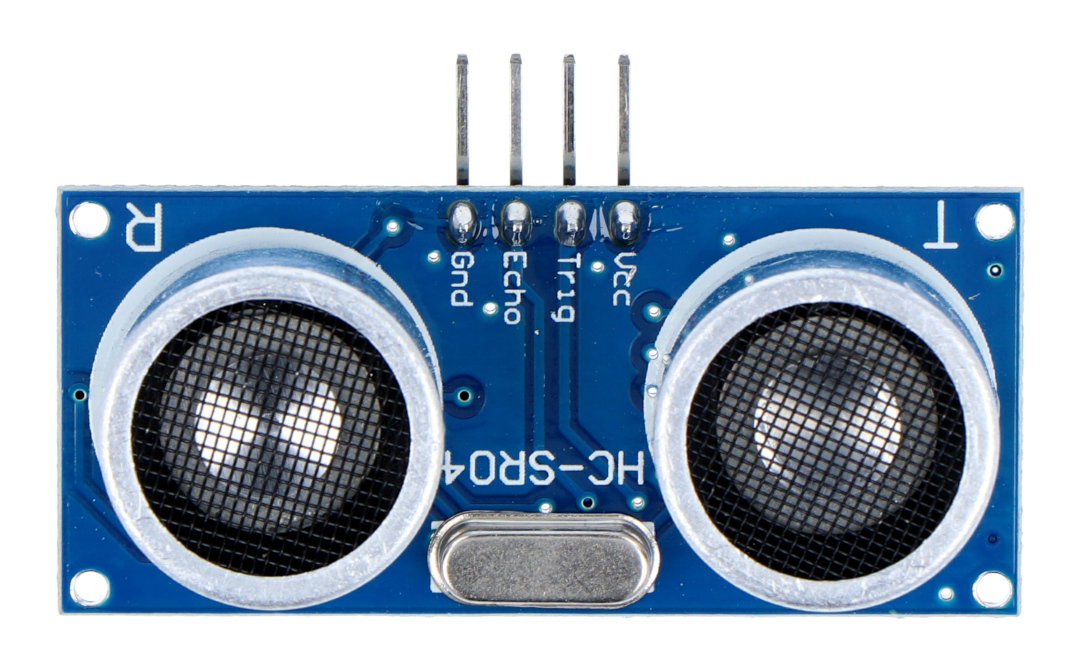

Ultrazvukový senzor vzdálenosti HC-SR04 2-200 cm.

Ultrazvukový senzor vzdálenosti HC-SR04 2-200 cm.

Senzor HC-SR04 od společnosti Cytron Technologies

Byl navržen pro použití v elektronických a robotických strukturách. Prvek je napájen elektřinou o napětí 5 V a jeho průměrná spotřeba proudu je 15 mA. Zařízení může měřit vzdálenost k objektům, které jsou od 2 do 200 cm od něj. Rozměry senzoru jsou 45 x 20 x 15 mm.

Nabídka společnosti Botland zahrnuje také praktické montážní pouzdro, které usnadňuje instalaci produktu na požadované místo. Senzor je kompatibilní s populárními minipočítači Arduino a Raspberry Pi , takže bude perfektní pro projekty, kde byly tyto desky použity jako logický systém. Podrobné informace o provozu produktu jsou k dispozici v dokumentaci poskytnuté výrobcem. Nahoře také najdete instruktážní video vysvětlující fungování senzoru a odkazy na webové stránky, kde jsou návody, jak senzor připojit k Arduinu a Raspberry Pi, jak s ním správně měřit vzdálenost a jaké projekty mohou být provedeno pomocí tohoto modelu.

Napětí z 5,0 V
Napětí dolů 5,0 V
Rozhraní Digitální I / O
Modul - vzdálenost dolů 200 cm
Modul - vzdálenost z 2,0 cm
Šířka balení 5.5 cm
Výška balení 5 cm
Hloubka balení 1.8 cm
Váha balení 0.009 kg

Piotr

05/10/23

Otázka: Snímač snímá 2 - 400 cm, nikoliv do 200 cm. To je uvedeno v dokumentaci.
Odpovědět: Senzor je schopen měřit větší vzdálenosti, ale nejlepší přesnost je pro vzdálenosti do 200 cm.
