Popis produktu: Ultrazvukový senzor vzdálenosti 3 - 500 cm - RS4585 - vodotěsný - DFRobot SEN0592
Ultrazvukový senzor DFRobot umožňuje přesné měření vzdálenosti v rozsahu 3 cm až 500 cm s přesností 1 + (S × 0,3 %) cm . Komunikuje přes digitální rozhraní RS485 (protokol Modbus-RTU) , které umožňuje snadnou integraci s automatizačními systémy a mikrokontroléry , jako je Arduino. Senzor vzdálenosti se vyznačuje rychlou dobou odezvy 15 až 750 ms , kompaktním designem a vysokou odolností vůči vlivům prostředí (IP67) , díky čemuž je vhodný pro použití v náročných venkovních podmínkách. Pokročilá technologie zpracování ultrazvuku zajišťuje efektivní filtrování rušení od jiných zdrojů ultrazvuku, což zaručuje stabilitu měření i v prostředí s vysokou intenzitou signálu.

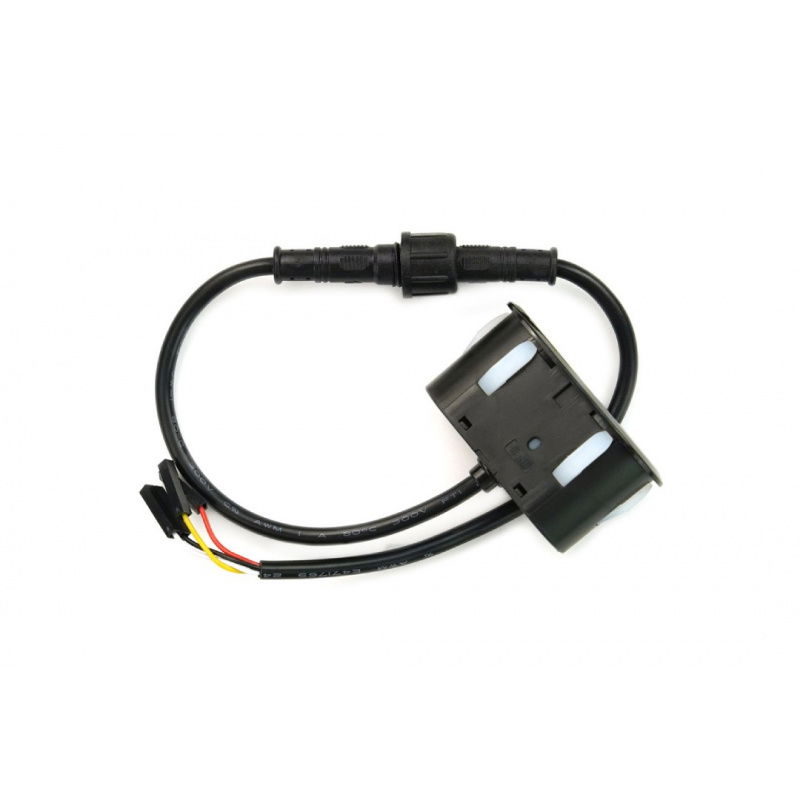

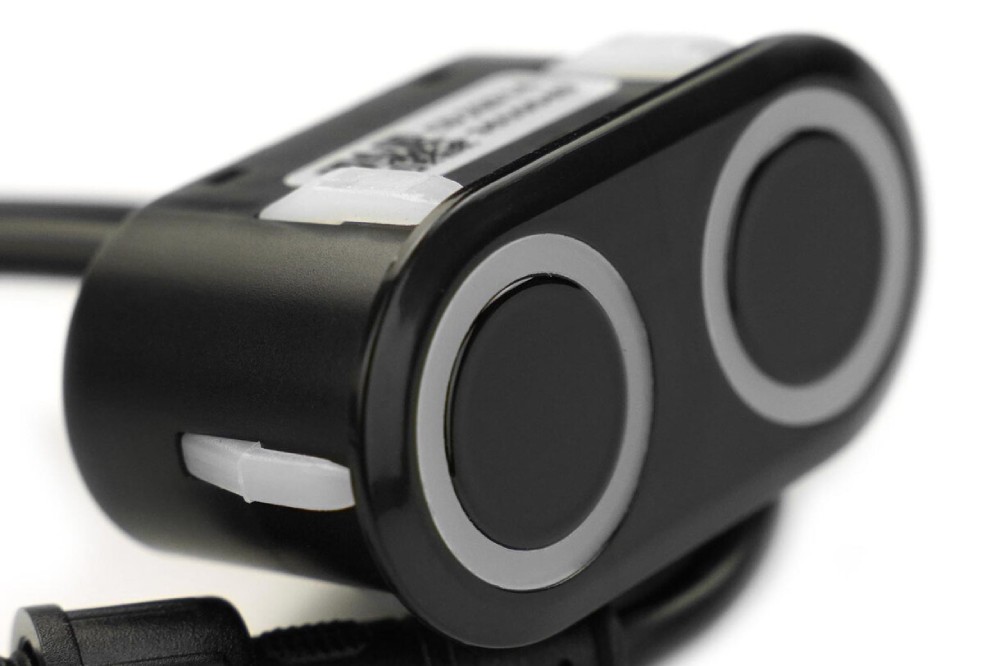

Ultrazvukový senzor vzdálenosti 3 - 500 cm - RS4585 - vodotěsný - DFRobot SEN0592.

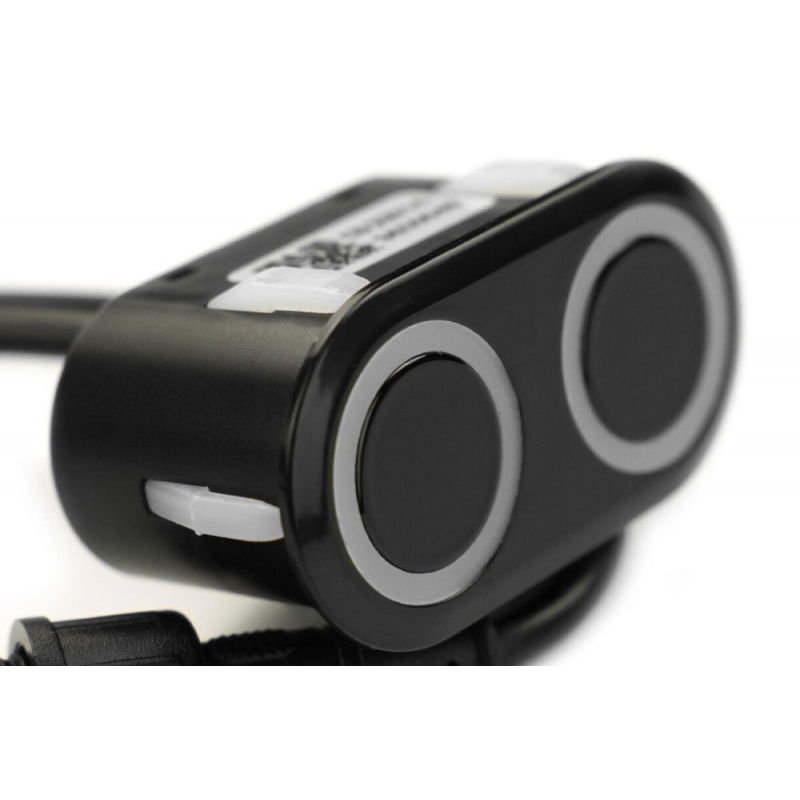

Ultrazvukový senzor detekuje překážky v okruhu až 5 m.
Hlavní vlastnosti senzoru
- Rozsah měření od 3 cm do 5 m : umožňuje detekci blízkých i vzdálených překážek
- Přesnost 1 + 0,3 % x vzdálenost : přesné odečty
- Rychlá doba odezvy od 15 ms do 750 ms : dynamické aplikace v pohybu
- Horizontální úhel detekce od 40° do 65° a vertikální od 60° do 80° : zužuje měřicí zónu
- Odolnost proti vlivům prostředí IP67 : ochrana proti prachu a zaplavení
- Komunikace RS485 s protokolem Modbus‑RTU : snadná průmyslová integrace
- Ultrazvuková filtrace pro minimalizaci rušení : stabilní provoz v náročných podmínkách
Kabely a připojení senzorů
Senzor má čtyři piny: červený vodič (VCC) , černý (GND) , žlutý (RS485 vodič B) a bílý (RS485 vodič A) . Doporučené zapojení je pomocí Arduina a převodníku TTL na RS485 (např. DFR0259 ), který zesiluje signál a zajišťuje kompatibilitu rozhraní. Před spuštěním senzoru přepněte převodník do režimu „AUTO“ pro programování a poté do provozního režimu („RUN“) se standardní rychlostí 115200 bps. Tento typ konfigurace umožňuje rychlé a spolehlivé zpracování dat v robotických a automatizačních aplikacích.

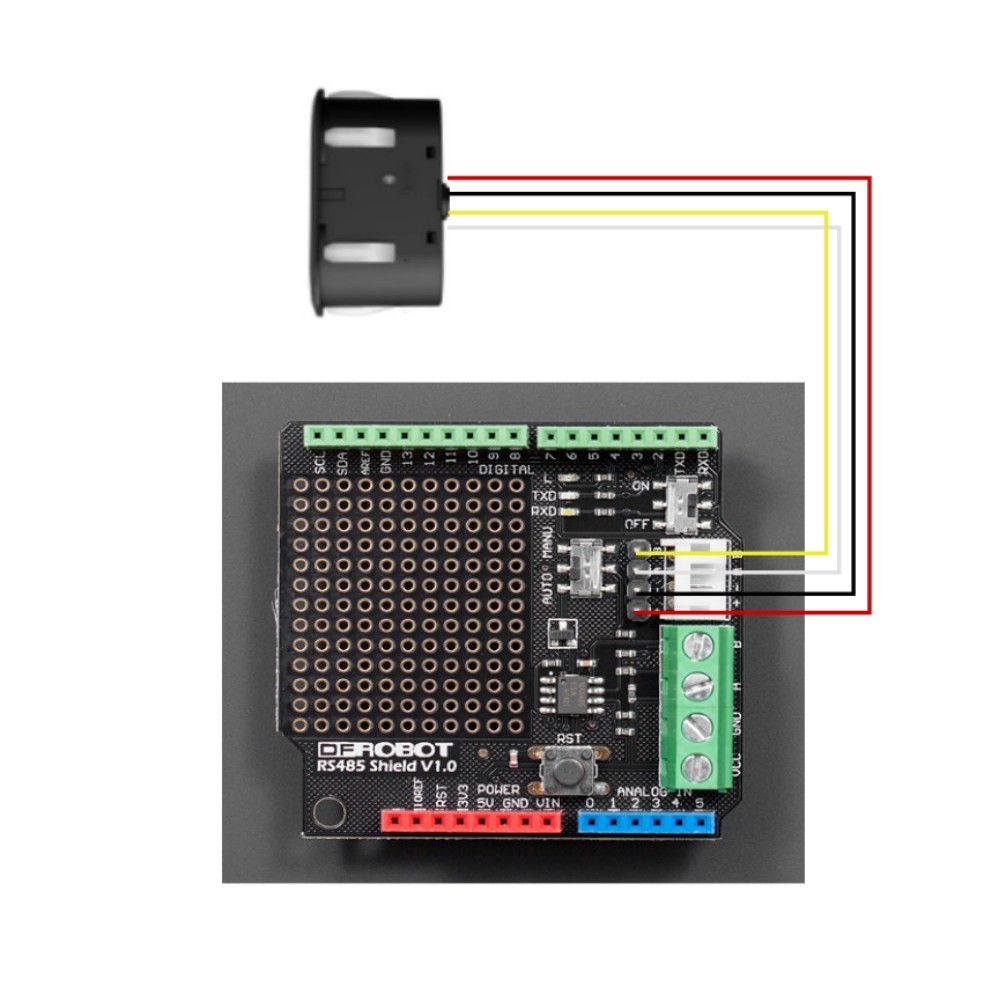

Schéma zapojení senzoru.
Senzor dokáže identifikovat a filtrovat cizí ultrazvuk, což vede ke stabilnějšímu a spolehlivějšímu výstupu dat.
Praktické aplikace
- Mobilní roboti a AGV
- Průmyslová automatizace
- Parkovací a brankové systémy
- Řízení přístupu a zabezpečení
- Monitorování vesmíru
Technické specifikace senzoru vzdálenosti
- Rozsah měření: 3 cm až 500 cm
- Přesnost: 1 + (S x 0,3 %) cm
- Napájecí napětí: 3,3 V až 24 V
- Provozní proud: ≤ 10 mA
- Komunikační rozhraní: RS485 (Modbus‑RTU)
- Doba odezvy: 15 ms až 750 ms
- Zpoždění zapnutí: ≤ 1000 ms
- Úhly detekce: horizontální od 40° do 65°, vertikální od 60° do 80°
- Provozní teplota: -25 °C až 65 °C
- Provozní vlhkost: 65 % až 80 % relativní vlhkosti
- Třída ochrany: IP67
- Rozměry: 51,5 × 26,5 × 27 mm
Obsah sady
- 1x ultrazvukový senzor vzdálenosti
Díky krytí IP67 a výstupu RS485 je senzor vhodný pro širokou škálu aplikací.
