Reléový modul 32 kanálů s optoizolací - kontakty 10A/250VAC/30VDC - cívka 7V-36V - Modbus RS485 - Waveshare 25140
Modul je určen pro ovládání až 32 relé s napětím 230 V AC nebo 30 V DC a maximálním proudem 10 A přes rozhraní RS485 . Využívá protokol Modbus RTU a je vybaven četnými ochrannými obvody pro zajištění spolehlivosti a bezpečnosti. Cívka relé je napájena napětím od 7V do 36V. Zařízení je ideální pro průmyslové aplikace, kde je vyžadováno rychlé a stabilní komunikační spojení.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Reléový modul 32 kanálů s optoizolací - kontakty 10 A / 250 V AC / 30 V DC - cívka 7 V - 36 V - Modbus RS485 - Waveshare 25140
Modul Waveshare je pokročilé zařízení ovládané přes rozhraní RS485 pomocí standardního protokolu Modbus RTU . Vybaven víceúrovňovými ochrannými systémy, jako je izolace napájení, magnetická izolace, přepěťová a protipřepěťová ochrana, která zaručuje dlouhodobý provoz v náročných průmyslových podmínkách. Modbus RTU 32-Ch Relay Module je schopen podporovat až 32 relé s maximálním výkonem až 10 A při 250 V AC / 30 V DC , díky čemuž je vhodný pro ovládání různých zařízení, včetně domácích spotřebičů, osvětlení. a motory. Díky pouzdru namontovanému na DIN lištu se modul snadno instaluje a je ideální pro rozsáhlé průmyslové automatizační systémy.
Reléový modul 32 kanálů s optoizolací - kontakty 10 A / 250 V AC / 30 V DC - cívka 7 V - 36 V - Modbus RS485 - Waveshare 25140.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Reléový modul řízený přes sběrnici RS485, protokol Modbus RTU.
Speciální vlastnosti 32-kanálového reléového modulu Modbus RTU
- 32 reléových kanálů : podporuje až 32 relé se zátěží až 10 A
- Rozhraní RS485 : používá pro komunikaci protokol Modbus RTU, který umožňuje připojení více zařízení na jednu sběrnici
- Víceúrovňová ochrana : ochrana proti přepětí, přepětí způsobená elektrostatickými náboji, ochrana proti přetížení proudu
- Optoizolace relé : každé relé má svou vlastní optickou izolaci, která jej chrání před vlivem vysokého vnějšího napětí
- Snadná instalace : Kryt na lištu DIN usnadňuje instalaci do rozvaděčů
- Napájení : podporuje široký rozsah napájecího napětí od 7V do 36V
- Adresovatelnost zařízení : možnost konfigurovat adresu zařízení v rozsahu od 1 do 255, což usnadňuje integraci mnoha modulů do komplexních systémů průmyslové automatizace
- Funkce flash-on, flash-off : umožňuje relé na krátkou dobu sepnout a poté automaticky vypnout pomocí příkazu
Připojení modulu k zařízením 220 V AC
- Připojte napájení k reléovému modulu (7V až 36V DC).
- Pro připojení ke zdroji 220 V AC použijte svorky L (fáze) a N (nulový vodič).
- Připojte napájecí kabel zařízení ke svorce COM a ke svorce NO na modulu, abyste umožnili ovládání zařízení.
Připojení modulu k zařízením 30 V DC
- Připojte napájení k reléovému modulu (7V až 36V DC).
- Připojte kladnou napájecí svorku zařízení ke svorce NO a zápornou svorku ke svorce COM.
- Ujistěte se, že napájecí zdroj modulu a zařízení splňuje požadavky na napětí.
Při připojení více modulů v systému zajistěte správnou konfiguraci adres zařízení (1-255) a případné použití opakovačů RS485 pro udržení stabilní komunikace na delší vzdálenosti.

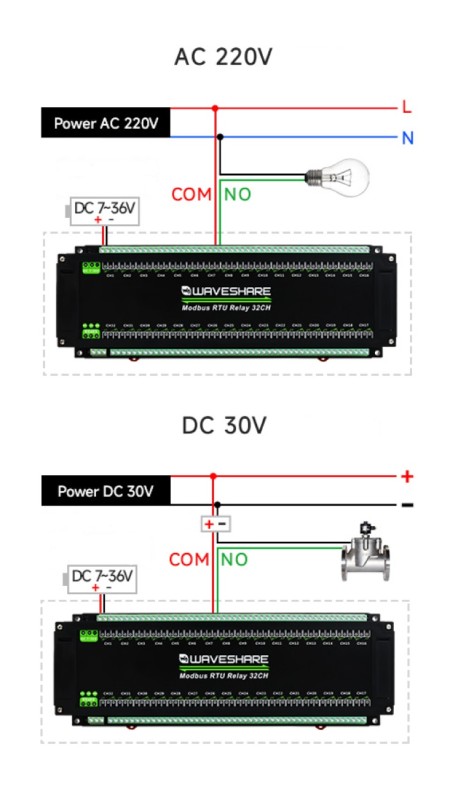

Schéma zapojení modulu.
Optovazba zabraňuje rušení vysokonapěťových obvodů s relé.
Modulové aplikace
- Průmyslové automatizační systémy
- Ovládání domácích spotřebičů
- Ovládání osvětlení
- Řízení elektromotoru
- Rozsáhlé systémy monitorování a automatizace budov
Specifikace reléového modulu
- Napájecí napětí cívky: 7V až 36V
- Komunikační rozhraní: RS485
- Přenosová rychlost: 4800, 9600, 19200, 3840, 57600, 128000, 256000
- Výchozí formát komunikace: 9600, N, 8, 1
- Počet relé: 32
- Konektory: 1NO 1NC
- Komunikační protokol: standardní protokol Modbus RTU
- Adresa RS485: 1 až 255
- Ochrany: napájecí izolace, optická izolace, magnetická izolace, resetovatelná pojistka a TVS, přepěťová ochrana, ochranné diody
- LED indikátor:
- STA: Indikátor MCU, bliká, když MCU pracuje normálně
- TXD: Indikátor TX, bliká při odesílání dat
- RXD: Indikátor RX, bliká při příjmu dat
- Montáž: na 35 mm DIN lištu
- Rozměry: 300 x 110 x 60 mm

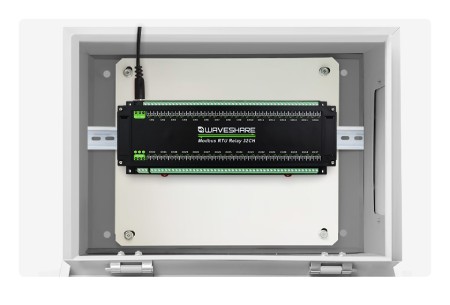

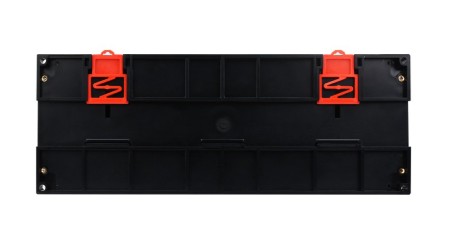

Konstrukce se snadno montuje na 35 mm DIN lištu.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Počet kanálů | 32 |
| Rozhraní | USB / RS485 |
| Šířka | 32,5 cm |
| Výška | 14 cm |
| Hloubka | 8 cm |
| Hmotnost | 0,932 kg |
