Popis produktu: Raspberry Pi 5 8 GB

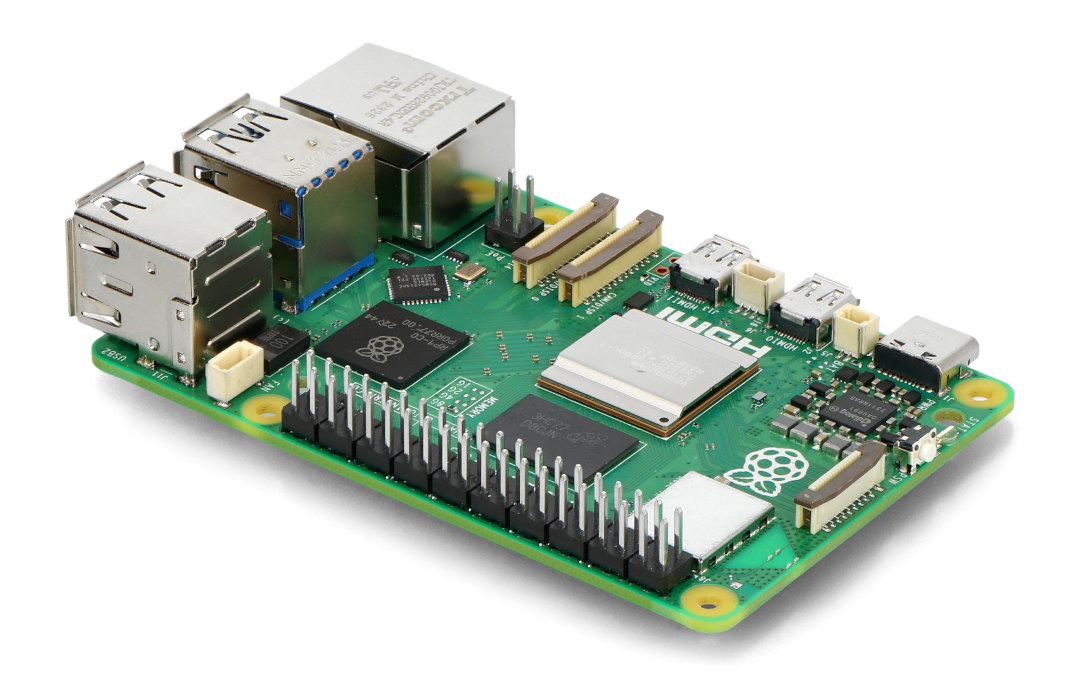

Raspberry Pi 5 , nabízející 8 GB LPDDR4X-4267 RAM , je poháněno čtyřjádrovým procesorem Broadcom BCM2712 ARM Cortex-A76 64-bit s taktem 2,4 GHz, který je 2-3krát efektivnější než jeho předchůdce v Raspberry Pi 4. Pátá edice této ikonické série obsahuje dva microHDMI konektory, dva USB 3.0 porty , dva USB 2.0 a napájecí konektor USB C. Zařízení je dále vybaveno dvěma rozhraními pro kameru a MIPI DSI/CSI displejem , PCI Express 2.0 konektor a prostor pro ventilátor. , UART konektor, prostor pro RTC baterii a vyhrazené tlačítko napájení. Raspberry Pi 5 dále disponuje dvoupásmovou WiFi (2,4 GHz a 5 GHz), Bluetooth 5 BLE a rychlým 1000 Mb/s Ethernet portem s možností napájení přes PoE pomocí PoE+ HAT overlay. Deska si zachovává standardní 40pinový GPIO konektor (2x20 pin, rozteč 2,54 mm) a slot pro paměťovou microSD kartu s operačním systémem. Vedle typických montážních otvorů jsou navíc otvory určené pro instalaci oficiálního radiátoru s ventilátorem.

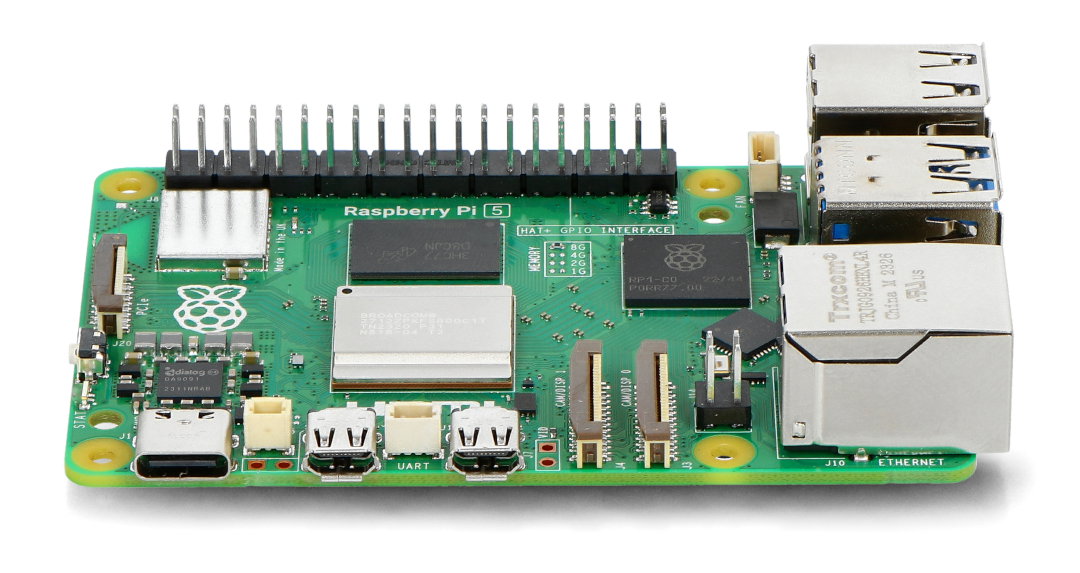

Rozložení komponent v Raspberry Pi 5
Rozložení a popis součástek na desce Raspberry Pi 5
- Označení modelu
- Procesor Broadcom BCM2712
- Rozhraní PCI Express 2.0
- tlačítko ON/OFF
- Systém řízení napájení
- Aktivní chlazení/montážní otvory chladiče
- RTC konektor baterie
- UART konektor
- I/O řadič Raspberry Pi RP1
- Konektor ventilátoru
- Ethernet a USB porty (obrácené z Raspberry Pi 4)
- PoE HAT konektor
- 2x 4-linkový MIPI DSI/CSI konektor
Změny v Raspberry Pi 5
| Charakteristický | Popis |
|---|---|
| Několik verzí | Raspberry Pi 5 je k dispozici v několika verzích lišících se velikostí paměti RAM: 1 GB, 2 GB, 4 GB, 8 GB. |
| Procesor BCM2712 | Broadcom BMC2712 Quad-Core ARM Cortex-A76 64bitový čip s taktem 2,4 GHz je o 60 % rychlejší než jeho předchůdce. |
| Konektor PCIe 2.0 | Pátá verze Raspberry Pi je vybavena rychlým konektorem PCI Express 2.0, umožňujícím připojení periferií s rychlým přenosem dat. |
| RTC konektor baterie | Vyhrazený konektor umožňuje připojit baterii reálného času (RTC) pro udržení aktuálního data a času. |
| UART konektor | Na desce je UART konektor, ke kterému lze připojit debugger. |
| Dva konektory CSI/DSI | Raspberry Pi 5 je vybaveno dvěma 4-linkovými MIPI CSI / DSI konektory ve formátu mini 22 pin s roztečí 0,5 mm, ke kterým můžete připojit kameru a displej nebo dvě kamery / dva displeje. |
| tlačítko ON/OFF | Minipočítač Raspberry Pi lze nyní zapnout/vypnout pomocí tlačítka napájení. Tlačítko lze také použít k probuzení maliny z režimu hlubokého spánku. Dlouhým podržením tlačítka se vypne napájení minipočítače. |
| Čip Raspberry Pi RP1 | Čip RP1 byl navržen speciálně Raspberry Pi Foundation, aby podporoval I/O rozhraní, odlehčil hlavnímu procesoru minipočítače, díky čemuž je Raspberry Pi 5 výrazně efektivnější než jeho starší předchůdci. |
| Rozložení spár | Obrys desky zůstává stejný jako v předchozích verzích, změnilo se však rozložení rozhraní. |
Raspberry Pi 5 bez audio konektoru.Obraz a zvuk v Raspberry Pi 5
Pátá edice Raspberry Pi nabízí dva microHDMI konektory umožňující přenos obrazu a zvuku ve 4K kvalitě při 60 fps. Raspberry Pi 5 je vybaveno dvěma 4-řádkovými MIPI CSI/DSI porty , které umožňují připojit dvě obrazovky s rozlišením 4K nebo dvě kamery. Zařízení používá VideoCore VII GPU taktované na 800 MHz. Porty CSI/DSI mají 22 linek s roztečí 0,5 mm , což znamená, že pro použití předchozího příslušenství je nutné použít vhodný adaptér.
Operační systém Raspberry Pi OS
Raspberry Pi 5 má slot pro paměťovou kartu microSD (s podporou vysokorychlostního režimu SDR104), který se používá ke spuštění systému Raspberry Pi OS . Systém je také možné spustit z USB portu zařízení. Náš sortiment zahrnuje paměťové karty s předinstalovaným operačním systémem, připravené k použití ihned po vybalení. Raspberry Pi 5 je kompatibilní s OS Raspberry Pi počínaje Bookworm .
Rozhraní v Raspberry Pi 5.Komunikace v Raspberry Pi 5
Pátá verze Raspberry Pi si zachovává oblíbená rozhraní, která známe z typických PC počítačů. Klíčové jsou:
- Dva microHDMI konektory , umožňující současné připojení dvou monitorů a zobrazování obrazu ve 4K kvalitě.
- WiFi modul - dvoupásmový, pracující v pásmu 2,4 GHz a 5 GHz, vyhovující standardu 802.11b/g/n/ac.
- Modul Bluetooth LE - moderní bezdrátový Bluetooth Low Energy (LE) verze 5.0.
- 4 USB konektory - dva z nich jsou USB 2.0 a další dva jsou rychlejší USB 3.0 s podporou operací 5 Gb/s současně, ideální pro připojení různých periferních zařízení.
- Ethernetová zásuvka - umožňuje rychlé kabelové připojení k síti rychlostí až 1000 Mb/s. Navíc lze Raspberry Pi 5 napájet přes tuto zásuvku (pomocí překrytí PoE+ HAT).
- GPIO – skládající se ze 40 univerzálních vstupních/výstupních pinů, které zahrnují rozhraní jako I2C, SPI a UART. Používají se pro různé aplikace, jako jsou ovládací LED diody, tlačítka, ovladače motoru a mnoho dalšího.
Raspberry Pi 5 GPIO konektor.
Pátá verze Raspberry Pi 5 je vybavena vypínacím tlačítkem, RTC konektorem baterie, PCI-e a UART.Napájecí zdroj Raspberry Pi 5
Raspberry Pi 5 má port USB Type-C určený k napájení zařízení. Nejnovější vydání této ikonické série vyžaduje napájení 5 V a proudovou kapacitu alespoň 5 A. Náš sortiment zahrnuje jak originální napájecí zdroje, tak vysoce kvalitní náhrady kompatibilní s Raspberry Pi 5. Maximální proudová účinnost USB portů je ve výchozím nastavení 600 mA , ale při detekci napájecího zdroje USB C s funkcí Power Delivery bude limit automaticky zvýšen na 1,6 A .
Specifikace a srovnání Raspberry Pi 3B+, 4B a 5
 |
 |
 |
|
| Modelka | Raspberry Pi 3 model B+ | Raspberry Pi 4 model B | Raspberry Pi 5 |
| Edice | 3 – 2018 | 6 – 2019 | 9–2023 |
| Čipová sada procesoru | Broadcom BCM2837B0 64bitový | Broadcom BCM2711 64bitový | Broadcom BCM2712 64bitový |
| Jádro | Čtyřjádrový ARM Cortex-A53 |
Čtyřjádrový ARM Cortex-A72 |
Čtyřjádrový ARM Cortex-A76 |
| Operační systémy | OS Raspberry Pi Windows 10 LoT |
OS Raspberry Pi | OS Raspberry Pi |
| Načasování | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektura | ARMv8-A | ARMv8-A | ARMv8-A |
| RAM | 1GB LPDDR2 @ 900 MHz | Několik verzí
|
Několik verzí
|
| Paměť | microSD kartu | microSD kartu | microSD kartu |
| GPIO zásuvka | 40pinový konektor (2x20pinový) 2,54 mm rastr |
40pinový konektor (2x20pinový) 2,54 mm rastr |
40pinový konektor (2x20pinový) 2,54 mm rastr |
| Zdroj napájení |
|
|
|
| Rozměry desky | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| rozhraní USB | 4x USB 2.0 - typ A zásuvka | 2x USB 2.0 - typ A zásuvka 2x USB 3.0 - typ A zásuvka |
2x USB 2.0 - typ A zásuvka 2x USB 3.0 - typ A zásuvka |
| Síťové rozhraní | Ethernetový port 300 Mbps | Ethernetový port 100/1000 Mbps | Ethernetový port 100/1000 Mbps |
| WiFi rozhraní | Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
| Bluetooth | Nízkoenergetický, BLE 4.2 | Nízká energie, BLE 5 | Nízká energie, BLE 5 |
| Fotoaparát | CSI zásuvka | CSI zásuvka | 2x 4-řádkový MIPI CSI/DSI slot |
| Dotykový displej | DSI zásuvka | DSI zásuvka | 2x 4-řádkový MIPI CSI/DSI slot |
| Video | HDMI HD 1080px / 30 fps H.264 1080p30 OpenGLES 1.1, 2.0 |
2x microHDMI H.265 4K 60 snímků za sekundu H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 |
2x microHDMI H.265 4K 60 snímků za sekundu H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 |
| Sdělení | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
