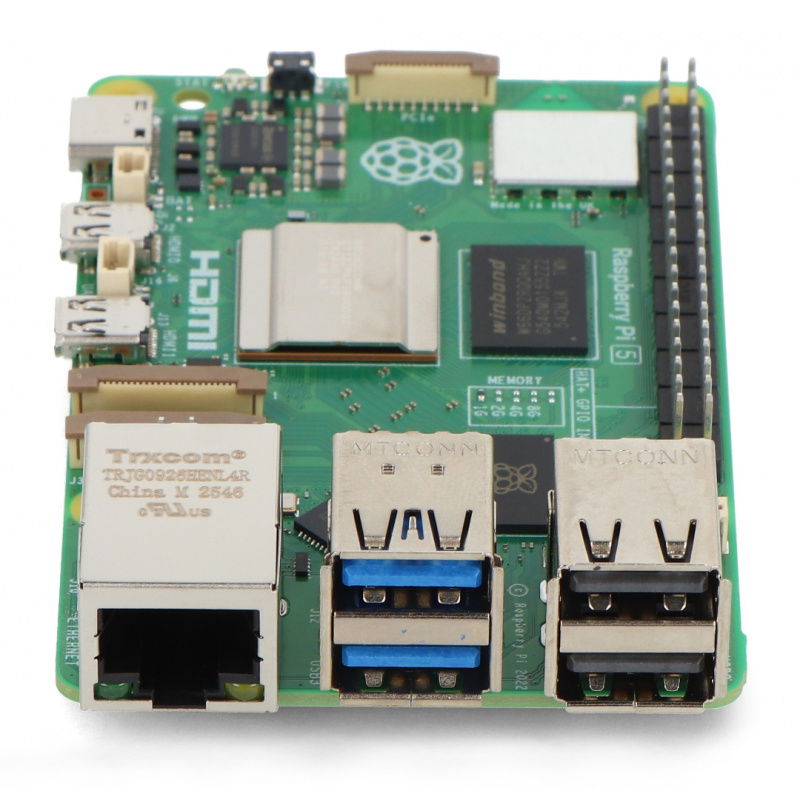

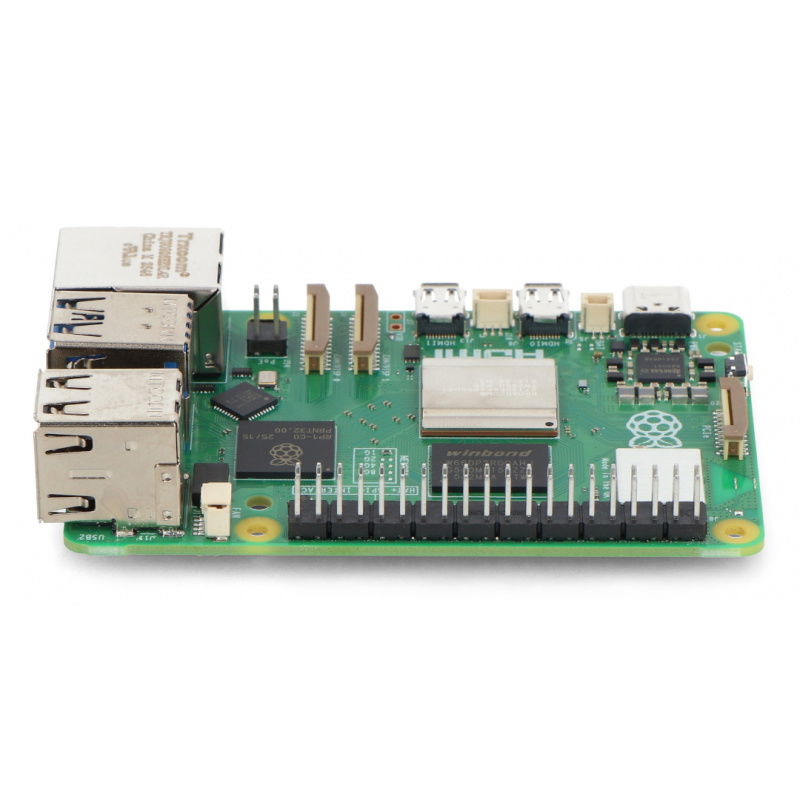

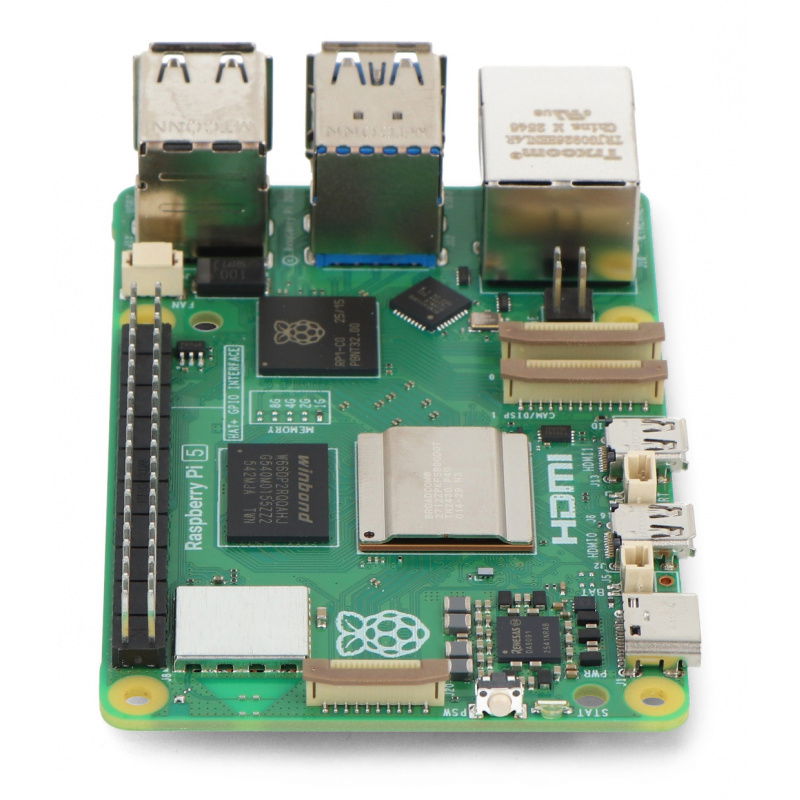

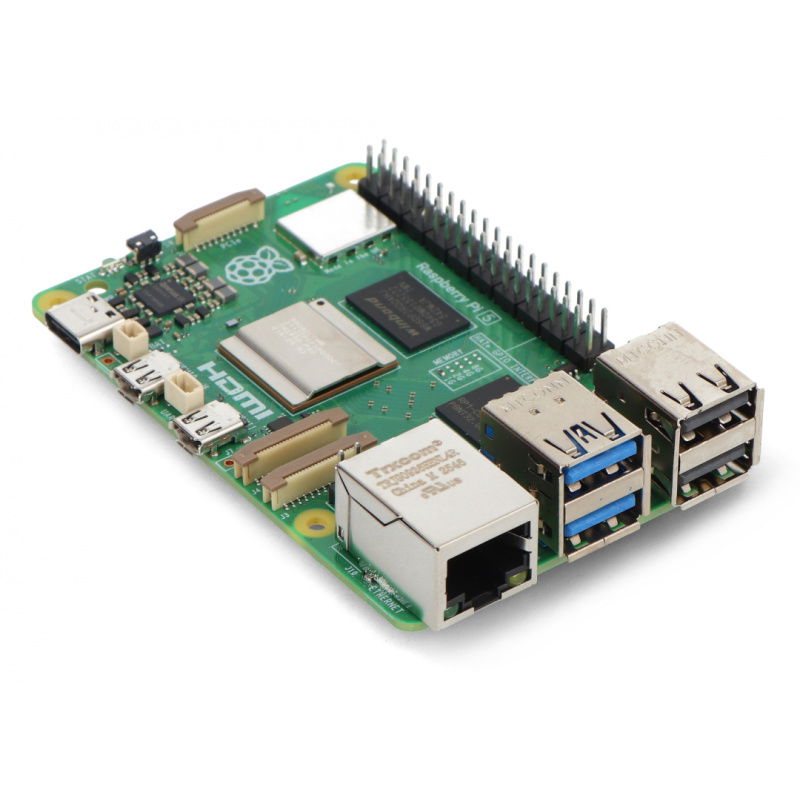

Popis produktu: Raspberry Pi 5 1 GB
Raspberry Pi 5 , vybavený 1 GB RAM LPDDR4X-4267 , běží na 64bitovém čtyřjádrovém procesoru Broadcom BCM2712 ARM Cortex-A76 s frekvencí 2,4 GHz . Pátá verze populárního Raspberry Pi nabízí výkon, který je až 2–3krát rychlejší než Raspberry Pi 4. Standardní vybavení zahrnuje dva porty microHDMI , dva porty USB 3.0 , dva porty USB 2.0 a napájecí konektor USB-C. Raspberry Pi 5 má navíc dvě rozhraní MIPI DSI/CSI pro kamery a displeje, konektor PCI Express 2.0 , prostor pro ventilátor, konektor UART, patici pro baterii RTC a vyhrazené tlačítko napájení. Raspberry Pi 5 je také vybaven dvoupásmovou WiFi (2,4 GHz a 5 GHz), Bluetooth 5 BLE a gigabitovým ethernetovým portem s rychlostí 1000 Mbps s podporou PoE pomocí PoE+ HAT . Deska si zachovává standardní 40pinový GPIO konektor (2x20 pinů, rozteč 2,54 mm) a slot pro paměťovou kartu microSD , která podporuje operační systém. Kromě standardních montážních otvorů je zde prostor pro instalaci oficiálního chladiče s ventilátorem, což dále zvyšuje chladicí schopnosti během intenzivní práce.

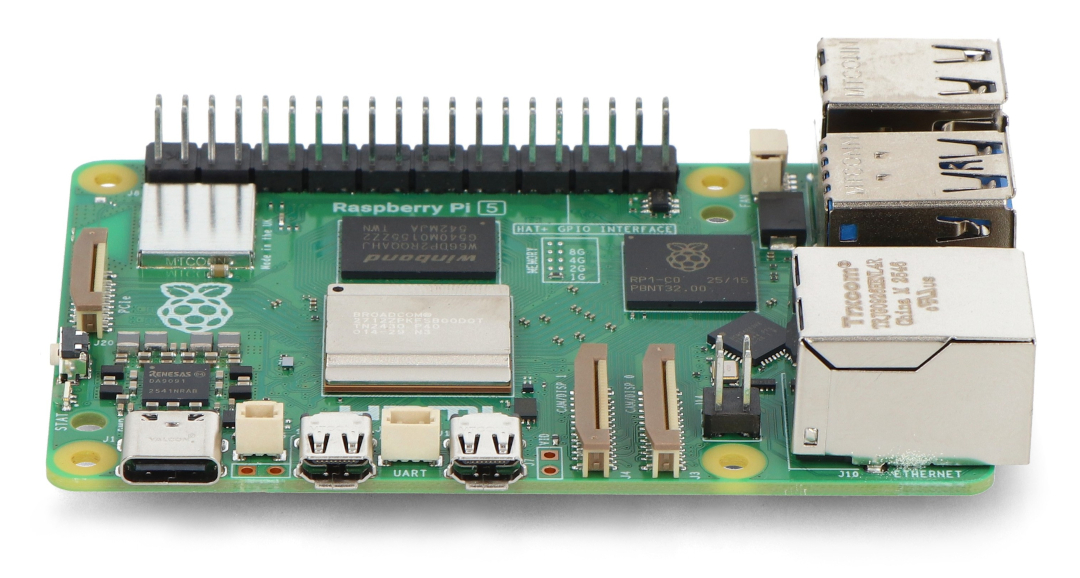

Raspberry Pi 5 1GB.

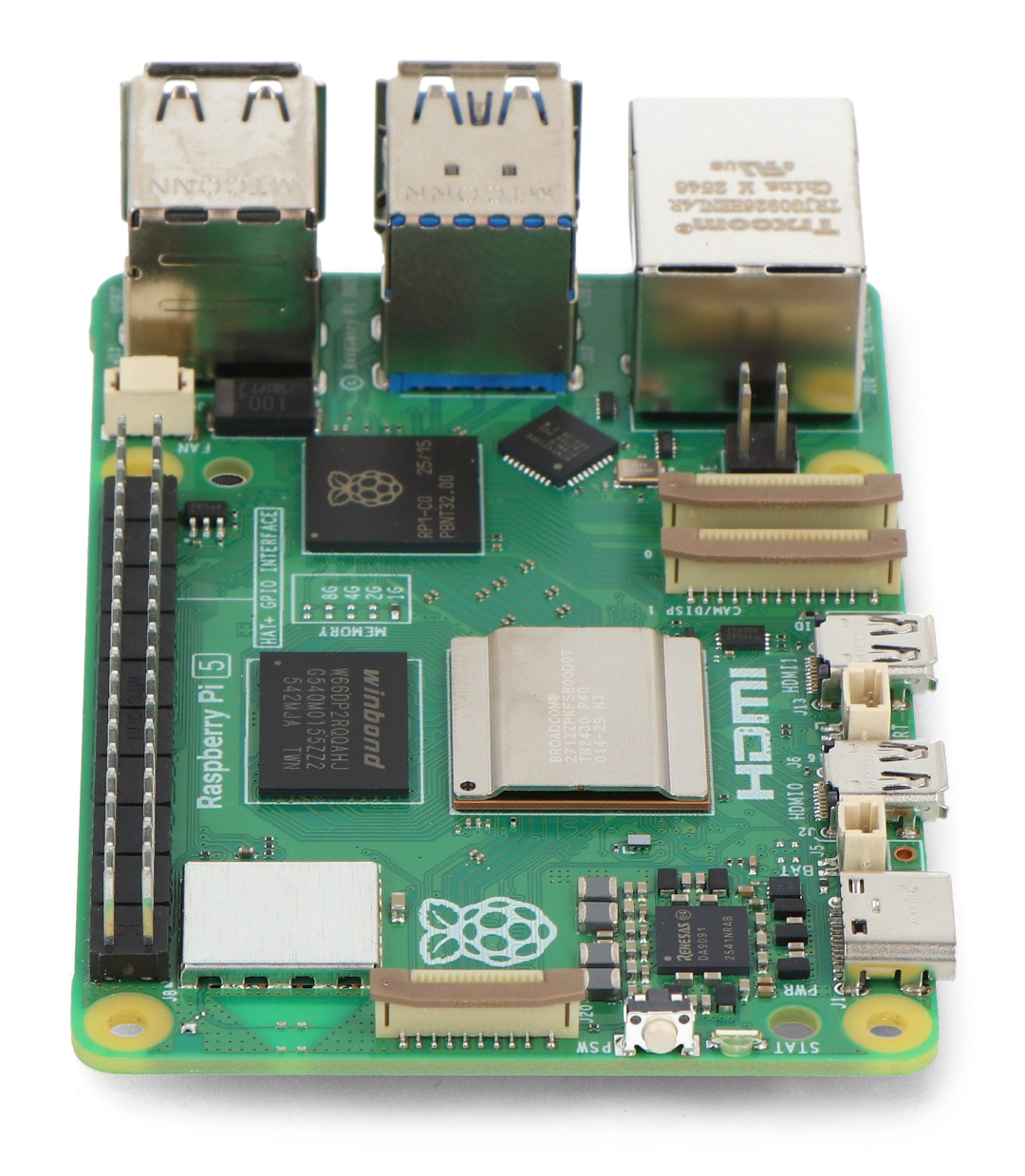

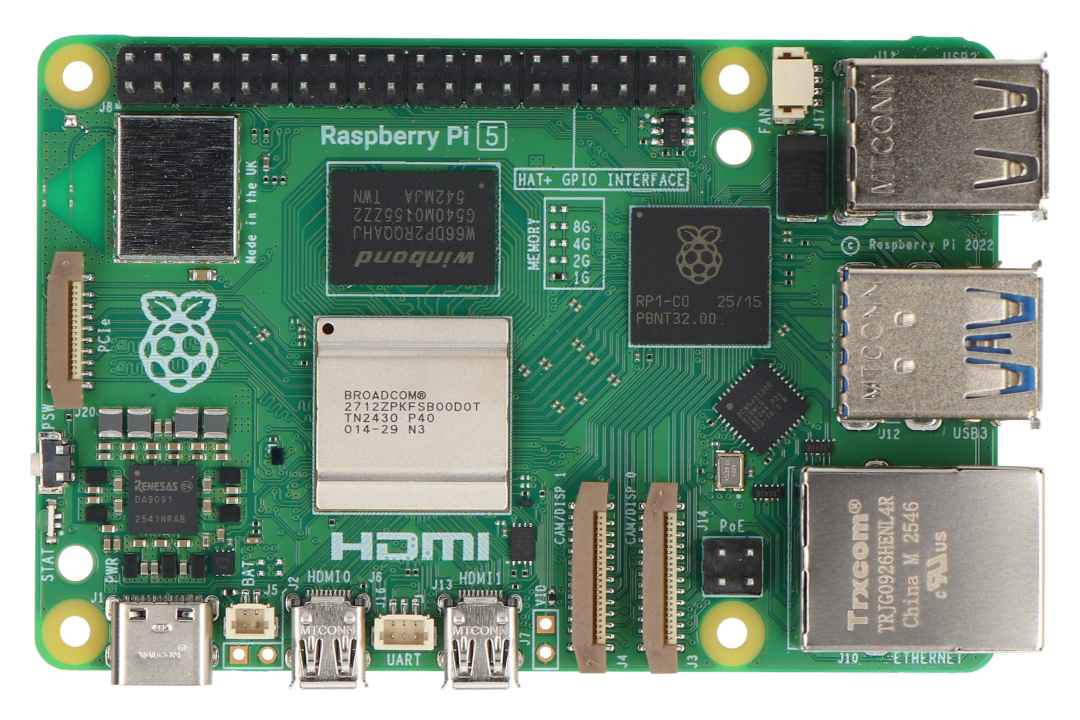

Rozložení komponent v Raspberry Pi 5.

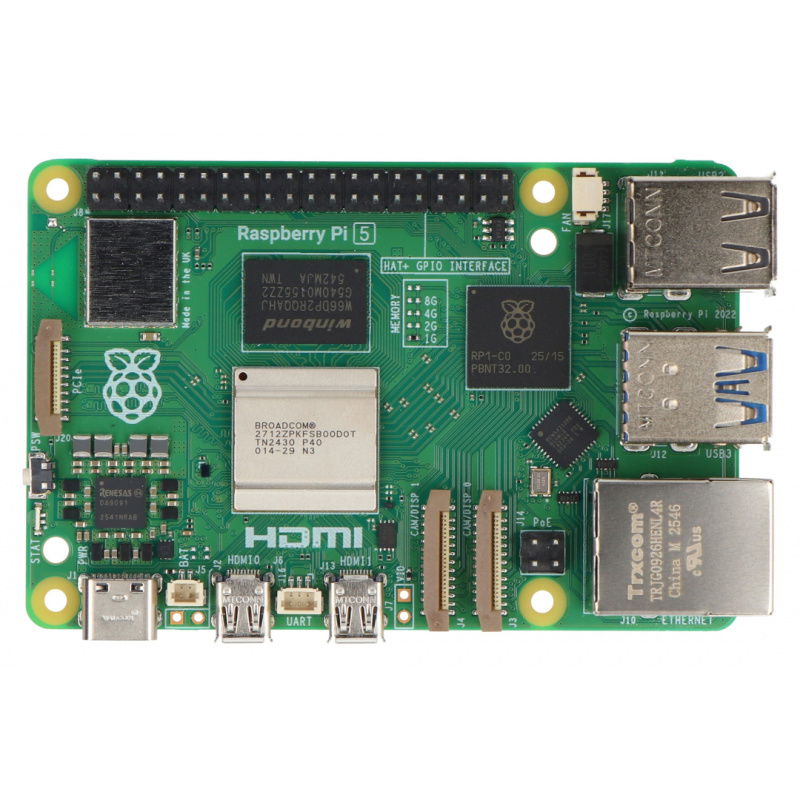

Rozložení a popis součástek na desce Raspberry Pi 5
- Označení modelu
- Procesor Broadcom BCM2712
- Rozhraní PCI Express 2.0
- Tlačítko ZAP/VYP
- Systém správy napájení
- Otvory pro montáž aktivního chlazení/chladiče
- Konektor baterie RTC
- UART konektor
- I/O řadič Raspberry Pi RP1
- Konektor ventilátoru

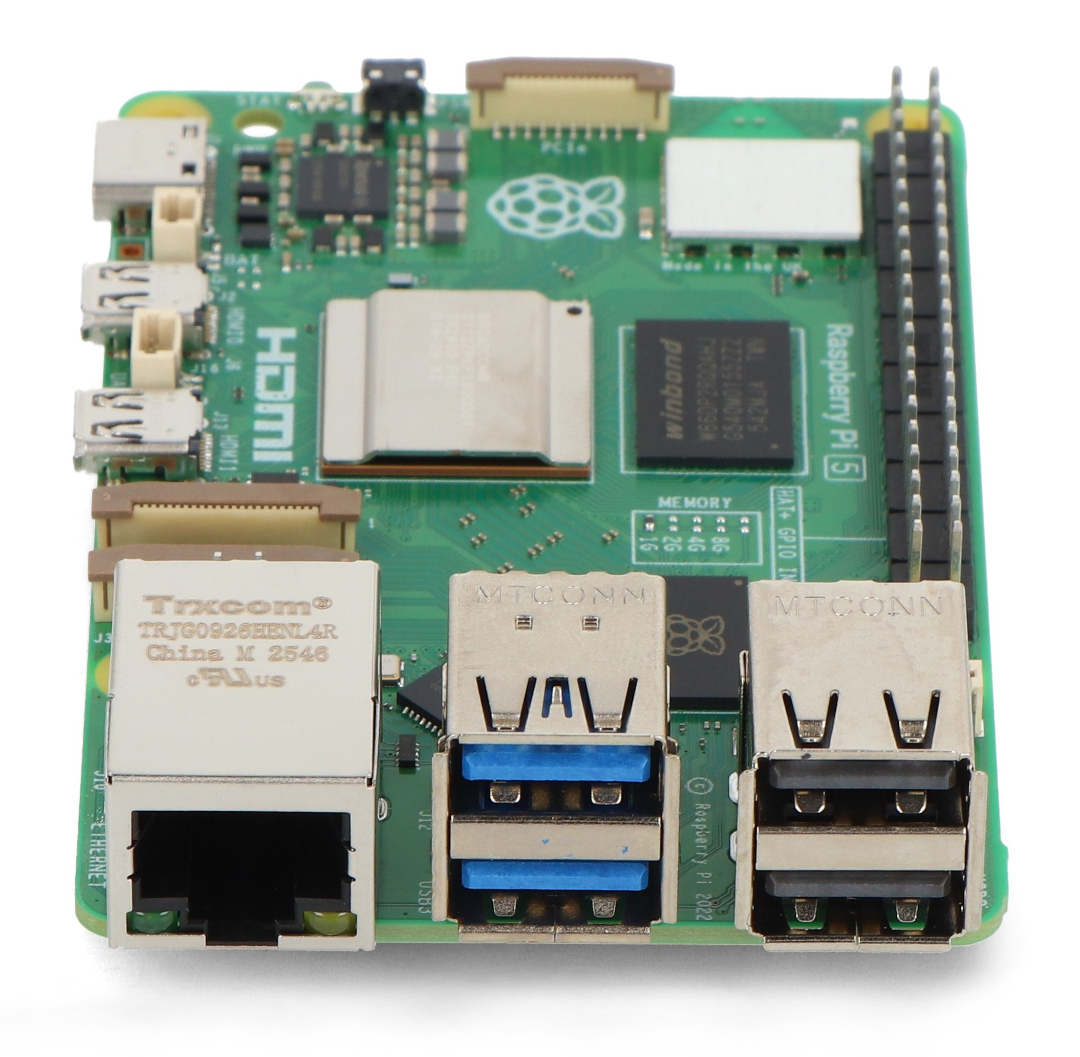

- Ethernetové a USB porty (obráněné od Raspberry Pi 4)
- Konektor PoE HAT
- 2x 4-pásmové konektory MIPI DSI/CSI
Změny v Raspberry Pi 5
| Charakteristický | Popis |
|---|---|
| Několik verzí | Raspberry Pi 5 je k dispozici v několika verzích s různým množstvím paměti RAM: 1 GB, 2 GB, 4 GB, 8 GB, 16 GB. |
| Procesor BCM2712 | Čtyřjádrový 64bitový čip Broadcom BMC2712 ARM Cortex-A76 s taktem 2,4 GHz je o 60 % rychlejší než jeho předchůdce. |
| Konektor PCIe 2.0 | Pátá verze Raspberry Pi je vybavena rychlým konektorem PCI Express 2.0, který umožňuje připojení periferií s rychlým přenosem dat. |
| Konektor baterie RTC | Vyhrazený konektor umožňuje připojit baterii hodin reálného času (RTC) pro udržení aktuálního data a času. |
| UART konektor | Na desce je UART konektor, ke kterému můžete připojit debugger. |
| Dva konektory CSI/DSI | Raspberry Pi 5 je vybaven dvěma 4-linkovými konektory MIPI CSI/DSI v mini 22pinovém formátu s roztečí 0,5 mm, ke kterým lze připojit kameru a displej nebo dvě kamery/dva displeje. |
| Tlačítko ZAP/VYP | Raspberry Pi lze nyní zapínat a vypínat pomocí tlačítka napájení. Tlačítko lze také použít k probuzení Raspberry Pi z režimu hlubokého spánku. Dlouhé podržení tlačítka vypne napájení minipočítače. |
| Systém Raspberry Pi RP1 | Čip RP1 byl navržen speciálně nadací Raspberry Pi Foundation pro zpracování I/O rozhraní, čímž odlehčil hlavní procesor minipočítači, čímž se Raspberry Pi 5 stal výrazně efektivnějším než jeho starší předchůdci. |
| Distribuce konektorů | Osnova desky zůstává stejná jako v předchozích verzích, ale rozvržení rozhraní se změnilo. |
Deska má dvě rozhraní pro kameru a displej MIPI DSI/CSI.
Video a audio na Raspberry Pi 5
Raspberry Pi 5 nabízí pokročilé multimediální možnosti díky dvěma portům microHDMI , které umožňují přenos 4K videa a zvuku s plynulým přenosem 60 snímků za sekundu. Zařízení má navíc dva 4pásmové porty MIPI CSI/DSI , které umožňují připojení dvou 4K displejů nebo dvou kamer. Raspberry Pi 5 využívá moderní grafický procesor VideoCore VII s frekvencí 800 MHz, což zaručuje výkon při spouštění pokročilých grafických a multimediálních aplikací. Porty CSI/DSI s 22 linkami a roztečí 0,5 mm vyžadují adaptéry, pokud plánujete používat starší příslušenství.
Operační systém Raspberry Pi OS
Raspberry Pi 5 je vybaven slotem pro kartu microSD s podporou vysokorychlostního SDR104, což umožňuje rychlé spuštění operačního systému Raspberry Pi . Alternativně lze operační systém spustit přímo z portu USB. Náš obchod nabízí paměťové karty s předinstalovaným operačním systémem, připravené k použití ihned po vybalení z krabice. Raspberry Pi 5 je plně kompatibilní s operačním systémem Raspberry Pi, počínaje verzí Bookworm .
Rozhraní na Raspberry Pi 5.Komunikace v Raspberry Pi 5
Pátá verze Raspberry Pi si zachovává oblíbená rozhraní, která se nacházejí na typických počítačích. Mezi klíčové vlastnosti patří:
- Dva konektory microHDMI , umožňující současné připojení dvou monitorů a zobrazení obrazu v kvalitě 4K.
- WiFi modul - dvoupásmový, pracující v pásmech 2,4 GHz a 5 GHz, kompatibilní se standardem 802.11b/g/n/ac.
- Modul Bluetooth LE - moderní bezdrátové připojení Bluetooth Low Energy (LE) verze 5.0.
- 4 USB porty – dva z nich jsou USB 2.0 a další dva jsou rychlejší USB 3.0 s podporou operací 5 Gb/s současně, ideální pro připojení různých periferií.
- Ethernetový port – umožňuje rychlé kabelové připojení k síti rychlostí až 1000 Mbps. Raspberry Pi 5 lze navíc přes tento port napájet (pomocí PoE+ HAT).
- GPIO – Skládá se ze 40 univerzálních vstupních/výstupních pinů, které zahrnují rozhraní jako I2C, SPI a UART. Používají se pro různé aplikace, jako je ovládání LED diod, tlačítek, ovladačů motorů a dalších.
GPIO se skládá ze 40 univerzálních vstupních/výstupních pinů.
Raspberry Pi 5 má port USB typu C určený k napájení zařízení.
Napájení Raspberry Pi 5
Raspberry Pi 5 používá jako zdroj napájení port USB typu C. Zařízení vyžaduje zdroj napájení s napětím 5 V a minimálním proudovým výstupem 5 A. Nabízíme jak originální napájecí zdroje , tak i vysoce kvalitní náhrady, které jsou plně kompatibilní s Raspberry Pi 5. Standardní proudový výstup USB portů je 600 mA . Pokud je však detekován zdroj napájení s rozhraním USB typu C s podporou technologie Power Delivery, tento limit se automaticky zvýší na 1,6 A , což umožňuje napájení náročnějších periferií.
Specifikace a srovnání Raspberry Pi 3B+, 4B a 5
 |  |  | |
| Model | Raspberry Pi 3 model B+ | Raspberry Pi 4 model B | Raspberry Pi 5 |
| Problém | 3 - 2018 | 6 - 2019 | 9 - 2023 |
| Procesor čipové sady | Broadcom BCM2837B0 64bitový | Broadcom BCM2711 64bitový | Broadcom BCM2712 64bitový |
| Jádro | Čtyřjádrový ARM Cortex-A53 | Čtyřjádrový ARM Cortex-A72 | Čtyřjádrový ARM Cortex-A76 |
| Operační systémy | Operační systém Raspberry Pi IoT ve Windows 10 | Operační systém Raspberry Pi | Operační systém Raspberry Pi |
| Měření času | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektura | ARMv8-A | ARMv8-A | ARMv8-A |
| BERAN | 1GB LPDDR2 @ 900MHz | Několik verzí
| Několik verzí
|
| Paměť | microSD karta | microSD karta | microSD karta |
| GPIO socket | 40pinový konektor (2x20 pinů) Rastr 2,54 mm | 40pinový konektor (2x20 pinů) Rastr 2,54 mm | 40pinový konektor (2x20 pinů) Rastr 2,54 mm |
| Napájení |
|
|
|
| Rozměry dlaždic | 85 × 56 × 17 mm | 85 × 56 × 17 mm | 85 × 56 × 17 mm |
| USB rozhraní | 4x USB 2.0 - zásuvka typu A | 2x USB 2.0 - zásuvka typu A 2x USB 3.0 - zásuvka typu A | 2x USB 2.0 - zásuvka typu A 2x USB 3.0 - zásuvka typu A |
| Síťové rozhraní | Ethernetový port 300 Mb/s | Ethernetový port 100/1000 Mb/s | Ethernetový port 100/1000 Mb/s |
| WiFi rozhraní | Dvoupásmové 2,4 GHz a 5 GHz 802.11 b/g/n/ac | Dvoupásmové 2,4 GHz a 5 GHz 802.11 b/g/n/ac | Dvoupásmové 2,4 GHz a 5 GHz 802.11 b/g/n/ac |
| Bluetooth | Nízká spotřeba energie, BLE 4.2 | Nízká spotřeba energie, BLE 5 | Nízká spotřeba energie, BLE 5 |
| Fotoaparát | Hnízdo CSI | Hnízdo CSI | 2x 4-pásmová zásuvka MIPI CSI/DSI |
| Dotykový displej | DSI socket | DSI socket | 2x 4-pásmová zásuvka MIPI CSI/DSI |
| Video | HDMI HD 1080px / 30 snímků za sekundu H.264 1080p30 OpenGLES 1.1, 2.0 | 2× microHDMI H.265 4K 60 fps H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 | 2× microHDMI H.265 4K 60 fps H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 |
| Sdělení | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
