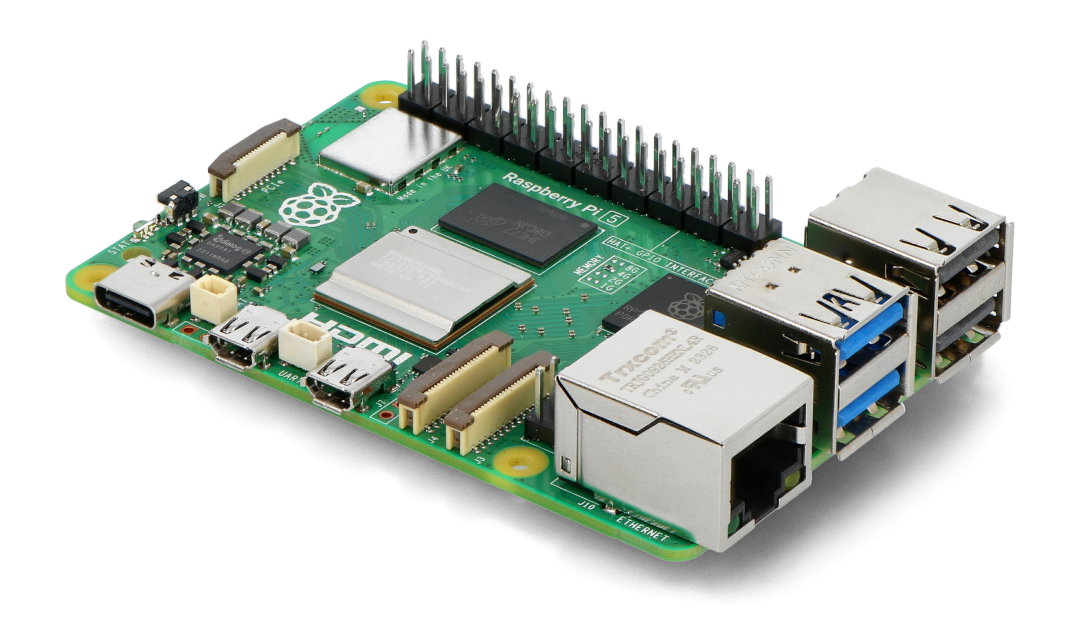

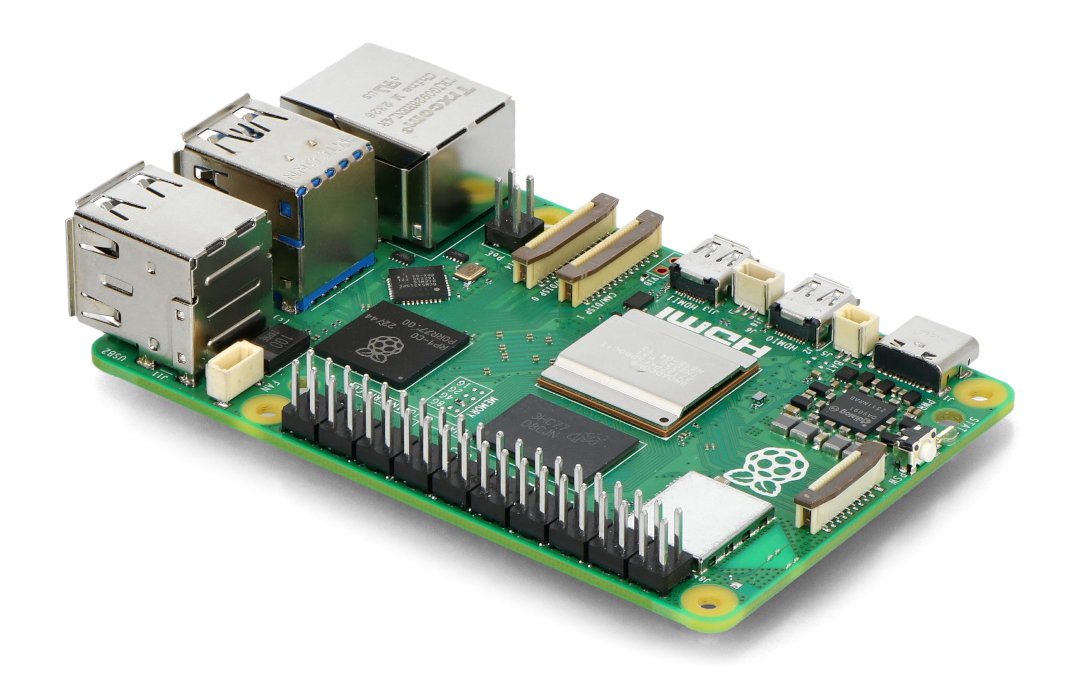

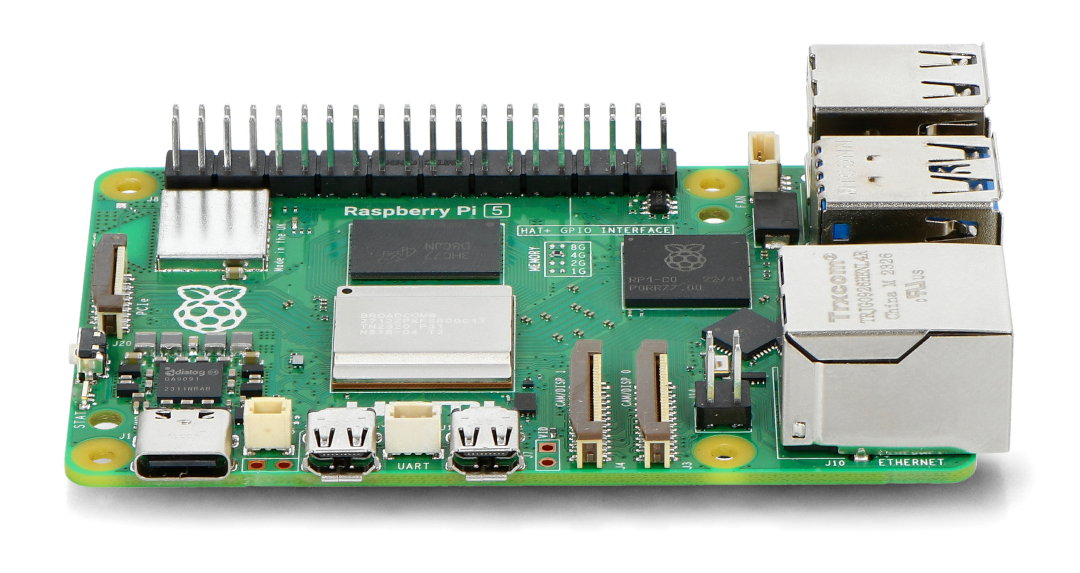

Popis produktu: Raspberry Pi 5 4 GB
Verze Raspberry Pi 5 vybavená 4 GB RAM LPDDR4X-4267 . Nový 64bitový čtyřjádrový procesor Broadcom BCM2712 ARM Cortex-A76 nabízí takt 2,4 GHz . Pátá verze oblíbené raspberry má dva microHDMI konektory, dva USB 3.0 konektory a dva USB 2.0 konektory, napájecí konektor USB C. Raspberry Pi 5 má také dva 4-řádkové MIPI DSI / CSI konektory pro fotoaparát/displej a PCI Express 2.0 konektor, konektor ventilátoru, konektory baterie UART a RTC a také tlačítko napájení . Deska dále disponuje dvoupásmovou WiFi 2,4 GHz a 5 GHz, Bluetooth 5 BLE a ethernetovým portem 1000 Mb/s s možností napájení přes PoE (nutná PoE+ HAT podložka). Na desce je nadále 40pinový GPIO konektor (2x20pin, rozteč 2,54 mm) a konektor paměťové karty microSD s operačním systémem. Kromě standardních montážních otvorů zde najdete také otvory určené pro montáž oficiálního chladiče s ventilátorem.

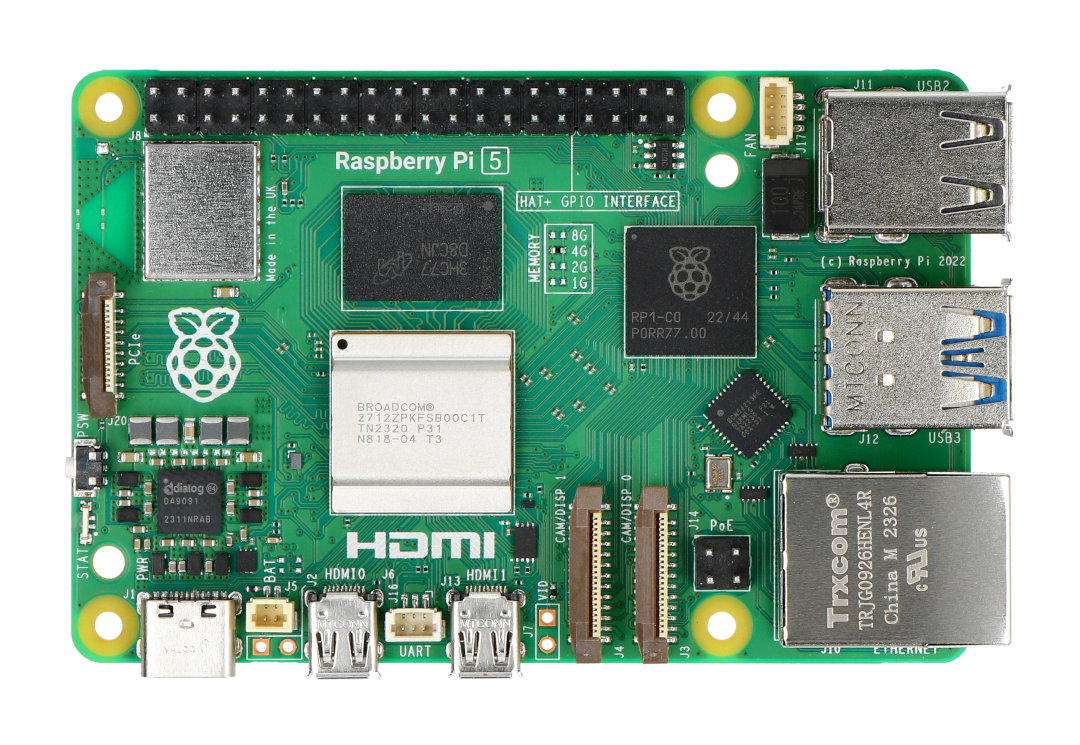

Rozložení komponent v Raspberry Pi 5.
Rozložení a popis součástek na desce Raspberry Pi 5
- Označení modelu
- Procesor Broadcom BCM2712
- Rozhraní PCI Express 2.0
- tlačítko ON/OFF
- Systém řízení napájení
- Aktivní chlazení/montážní otvory chladiče
- RTC konektor baterie
- UART konektor
- I/O řadič Raspberry Pi RP1
- Konektor ventilátoru
- Ethernet a USB porty (obrácené z Raspberry Pi 4)
- PoE HAT konektor
- 2x 4-linkový MIPI DSI/CSI konektor
Změny v Raspberry Pi 5
| Charakteristický | Popis |
|---|---|
| Několik verzí | Raspberry Pi 5 je k dispozici v několika verzích lišících se velikostí paměti RAM: 1 GB, 2 GB, 4 GB, 8 GB. |
| Procesor BCM2712 | Broadcom BMC2712 Quad-Core ARM Cortex-A76 64bitový čip s taktem 2,4 GHz je o 60 % rychlejší než jeho předchůdce. |
| Konektor PCIe 2.0 | Pátá verze Raspberry Pi je vybavena rychlým konektorem PCI Express 2.0, umožňujícím připojení periferií s rychlým přenosem dat. |
| RTC konektor baterie | Vyhrazený konektor umožňuje připojit baterii reálného času (RTC) pro udržení aktuálního data a času. |
| UART konektor | Na desce je UART konektor, ke kterému lze připojit debugger. |
| Dva konektory CSI/DSI | Raspberry Pi 5 je vybaveno dvěma 4-linkovými MIPI CSI / DSI konektory ve formátu mini 22 pin s roztečí 0,5 mm, ke kterým můžete připojit kameru a displej nebo dvě kamery / dva displeje. |
| tlačítko ON/OFF | Minipočítač Raspberry Pi lze nyní zapnout/vypnout pomocí tlačítka napájení. Tlačítko lze také použít k probuzení maliny z režimu hlubokého spánku. Dlouhým podržením tlačítka se vypne napájení minipočítače. |
| Čip Raspberry Pi RP1 | Čip RP1 byl navržen speciálně Raspberry Pi Foundation, aby podporoval I/O rozhraní, odlehčil hlavnímu procesoru minipočítače, díky čemuž je Raspberry Pi 5 výrazně efektivnější než jeho starší předchůdci. |
| Rozložení spár | Obrys desky zůstává stejný jako v předchozích verzích, změnilo se však rozložení rozhraní. |
Raspberry Pi 5 bez audio konektoru.Obraz a zvuk v Raspberry Pi 5
Pátá verze Raspberry Pi je vybavena dvěma microHDMI konektory , přes které můžete přenášet jak obraz, tak zvuk dokonce ve 4K rozlišení a 60 fps. Raspberry Pi 5 má dvě 4-linkové MIPI CSI / DSI zásuvky, ke kterým můžete připojit dvě obrazovky s možností zobrazení obrazu v rozlišení 4K nebo dvě kamery. Raspberry je vybaveno VideoCore VII GPU s taktem 800 MHz. Konektory CSI/DSI mají 22 linek s roztečí 0,5 mm , proto je pro další používání stávajícího příslušenství nutné použít adaptér.
Operační systém Raspberry Pi OS
Raspberry Pi 5 je vybaven slotem pro paměťovou kartu microSD (s podporou vysokorychlostního režimu SDR104), ze kterého se spouští systém Raspberry Pi OS . Systém lze také spustit z USB portu minipočítače. Naše nabídka zahrnuje také paměťové karty s předinstalovaným příslušným operačním systémem, připravené k práci ihned po vybalení. Na Raspberry Pi 5 běží Raspberry Pi OS Bookworm a vyšší.
Rozhraní v Raspberry Pi 5.Komunikace v Raspberry Pi 5
Pátá verze raspberry má stále oblíbená rozhraní známá ze standardních PC počítačů. Nejdůležitější z nich jsou:
- 2 microHDMI konektory s možností připojení dvou obrazovek současně a zobrazení obrazu v rozlišení 4K.
- WiFi modul - dvoupásmový systém 2,4 GHz a 5 GHz 802.11b/g/n/ac.
- Modul Bluetooth LE - oblíbený bezdrátový standard Bluetooth Low Energy (LE) 5.0.
- 4 USB konektory - Raspberry Pi 5 má 2 USB 2.0 konektory a 2 USB 3.0 konektory s podporou 5 Gb/s operací současně, ke kterým lze připojit periferní zařízení.
- Ethernetová zásuvka - umožňuje kabelové připojení k internetu rychlostí až 1000 Mb/s. Rapberry můžete také napájet přes ethernetovou zásuvku (vyžaduje PoE+ HAT).
- GPIO - 40pinový univerzální vstup/výstup, který zahrnuje rozhraní jako I2C, SPI a UART. Používá se mj. pro ovládání LED, tlačítek, motorových ovladačů a mnoho dalšího.
Raspberry Pi 5 GPIO konektor.
Pátá verze Raspberry Pi 5 je vybavena vypínacím tlačítkem, RTC konektorem baterie, PCI-e a UART.Napájecí zdroj Raspberry Pi 5
Minipočítač Raspberry Pi 5 je vybaven portem USB Type-C pro napájení jednotky. Pátá verze oblíbené malinovky vyžaduje zdroj s napájecím napětím 5 V a proudovou účinností minimálně 5 A. Naše nabídka zahrnuje originální napájecí zdroje a značkové náhrady kompatibilní s Raspberry Pi. Maximální proudová účinnost USB portů je standardně 600 mA , ale když je detekován napájecí zdroj USB C s funkcí Power Delivery, limit se automaticky zvýší na 1,6 A.
Specifikace a srovnání Raspberry Pi 3B+, 4B a 5
 |
 |
 |
|
| Modelka | Raspberry Pi 3 model B+ | Raspberry Pi 4 model B | Raspberry Pi 5 |
| Edice | 3 – 2018 | 6 – 2019 | 9–2023 |
| Čipová sada procesoru | Broadcom BCM2837B0 64bitový | Broadcom BCM2711 64bitový | Broadcom BCM2712 64bitový |
| Jádro | Čtyřjádrový ARM Cortex-A53 |
Čtyřjádrový ARM Cortex-A72 |
Čtyřjádrový ARM Cortex-A76 |
| Operační systémy | OS Raspberry Pi Windows 10 LoT |
OS Raspberry Pi | OS Raspberry Pi |
| Načasování | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektura | ARMv8-A | ARMv8-A | ARMv8-A |
| RAM | 1GB LPDDR2 @ 900 MHz | Několik verzí
|
Několik verzí
|
| Paměť | microSD kartu | microSD kartu | microSD kartu |
| GPIO zásuvka | 40pinový konektor (2x20pinový) 2,54 mm rastr |
40pinový konektor (2x20pinový) 2,54 mm rastr |
40pinový konektor (2x20pinový) 2,54 mm rastr |
| Zdroj napájení |
|
|
|
| Rozměry desky | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| rozhraní USB | 4x USB 2.0 - typ A zásuvka | 2x USB 2.0 - typ A zásuvka 2x USB 3.0 - typ A zásuvka |
2x USB 2.0 - typ A zásuvka 2x USB 3.0 - typ A zásuvka |
| Síťové rozhraní | Ethernetový port 300 Mbps | Ethernetový port 100/1000 Mbps | Ethernetový port 100/1000 Mbps |
| WiFi rozhraní | Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
| Bluetooth | Nízkoenergetický, BLE 4.2 | Nízká energie, BLE 5 | Nízká energie, BLE 5 |
| Fotoaparát | CSI zásuvka | CSI zásuvka | 2x 4-řádkový MIPI CSI/DSI slot |
| Dotykový displej | DSI zásuvka | DSI zásuvka | 2x 4-řádkový MIPI CSI/DSI slot |
| Video | HDMI HD 1080px / 30 fps H.264 1080p30 OpenGLES 1.1, 2.0 |
2x microHDMI H.265 4K 60 snímků za sekundu H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 |
2x microHDMI H.265 4K 60 snímků za sekundu H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 |
| Sdělení | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
