Popis produktu: Sada Xiao nRF52840 + Wio-SX1262 pro Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710
Sada Xiao nRF52840 + Wio-SX1262 Meshtastic od Seeedstudio je kombinací mikrokontroléru Nordic nRF52840 s FPU a modulu SX1262 LoRa . Podporuje Bluetooth 5.0, Thread, ZigBee a LoRa (frekvence od 862 MHz do 930 MHz). Kompaktní provedení (21 x 17,8 mm) obsahuje integrovanou anténu a vyznačuje se velmi nízkou spotřebou energie - < 5 µA v pohotovostním režimu. Sada je kompatibilní s Arduino IDE, CircuitPython a MicroPython a je ideální pro práci v distribuovaných sítích.

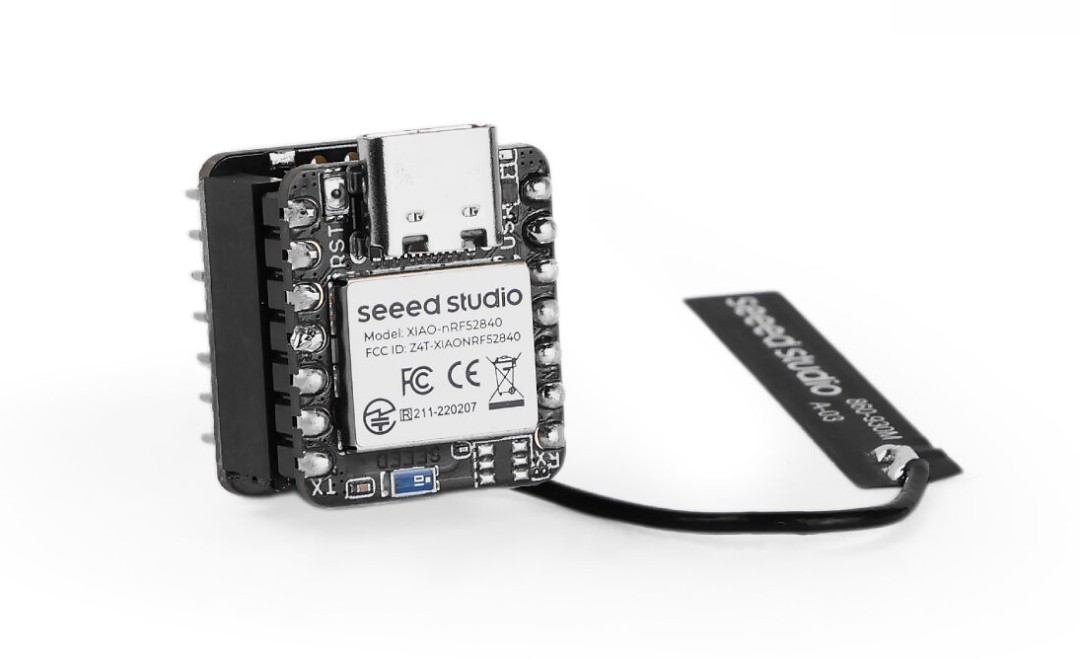

Sada Xiao nRF52840 + Wio-SX1262 pro Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710.
Modul je dodáván s předinstalovaným softwarem Meshtastic, který vám umožňuje okamžitě začít pracovat na sítích typu mesh.
Hlavní vlastnosti Xiao nRF52840 + Wio-SX1262
- Pokročilý mikrokontrolér Nordic nRF52840: vybavený jádrem ARM Cortex M4 s jednotkou FPU, taktovaný až 64 MHz - zajišťuje vysoký výkon a přesnost výpočtů s plovoucí desetinnou čárkou
- Podpora více komunikačních protokolů: plná kompatibilita s Bluetooth 5.0, Thread, ZigBee a NFC – perfektní základ pro komunikační aplikace
- Modul LoRa SX1262 s dlouhým dosahem: umožňuje přenos dat na frekvencích od 862 MHz do 930 MHz s typickým dosahem 2 km až 10 km (v závislosti na podmínkách)
- Meshtastic Ready: Sada je dodávána s předinstalovaným firmwarem Meshtastic, takže můžete začít bez dalšího programování.
- Integrovaná anténa a kompaktní rozměry: pouzdro o rozměrech 21 x 17,8 mm obsahuje vestavěnou anténu, čímž se minimalizuje potřeba dalších komponentů
- Nízká spotřeba energie: v pohotovostním režimu spotřebovává méně než 5 µA, díky čemuž je sada ideální pro projekty s bateriemi
- Rozsáhlá rozhraní: vysoká všestrannost v propojení s dalšími moduly
- Snadná aktualizace firmwaru: Podporuje režim DFU a programování Web Flasher - instalace souboru UF2 přetažením
- Uživatelské tlačítko: konfigurovatelné - bez připojeného GPS umožňuje odesílání informací o uzlu; s GPS restartuje modul pro určování polohy
Piny a rozhraní - rozsáhlé komunikační možnosti
Xiao nRF52840 nabízí: 1x UART, 1x I2C, 1x SPI (k SX1262), 1x NFC, 1x SWD, 11x GPIO (PWM) a 6x ADC . Wio-SX1262 je vybaven SPI (k Xiao) a uživatelským tlačítkem. Pokud není GPS připojeno, tlačítko odesílá informace o uzlu. Pokud je GPS připojeno, tlačítko restartuje GPS modul.
Podpora Meshtastic
Sada je dodávána s předinstalovaným firmwarem Meshtastic a podporou DFU (Drag & Drop) přes Web Flasher. Po připojení k počítači jednoduše klikněte na „Vstoupit do režimu DFU“ a nahrajte soubor UF2. Sada funguje jako mesh uzel nebo router LoRa s dosahem až 2 km ve městech a přes 10 km v otevřeném terénu. Je možné ji integrovat s GPS modulem, např. L76K , a vytvořit tak GPS trackery.

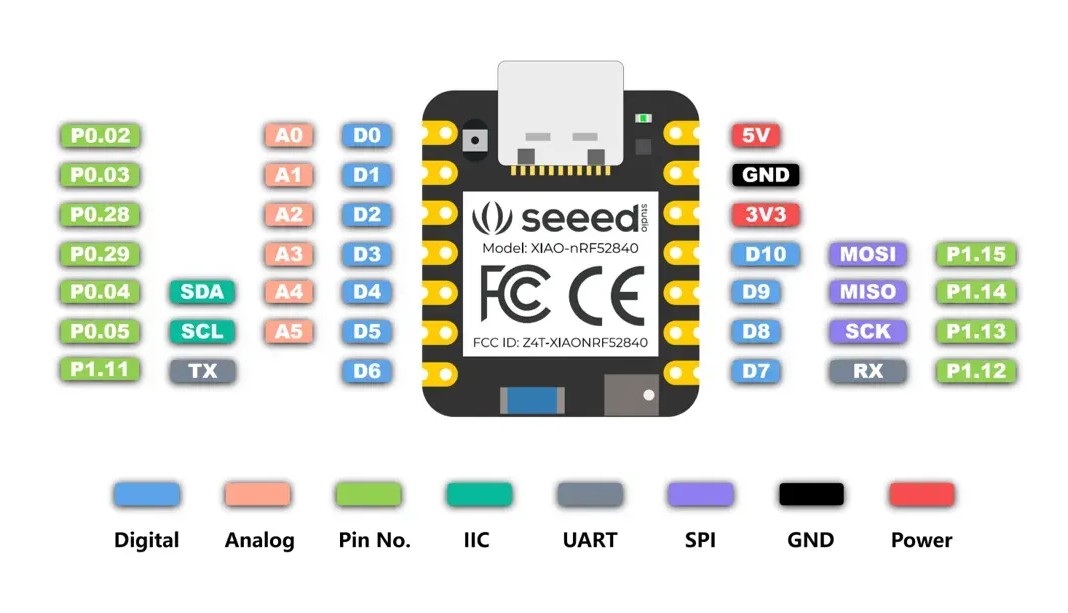

Schéma zapojení pinů Xiao nRF52840.

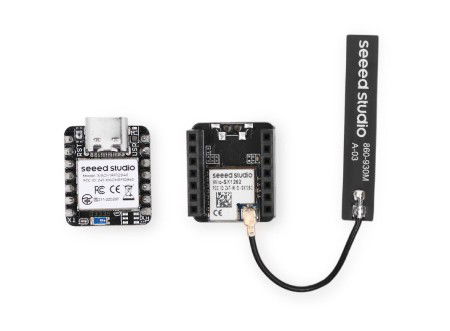

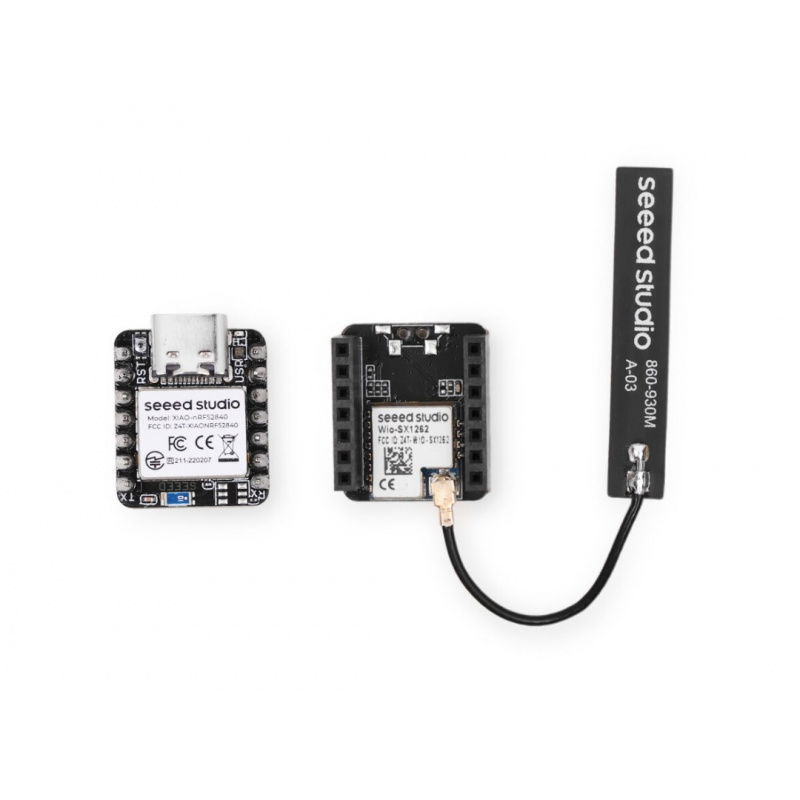

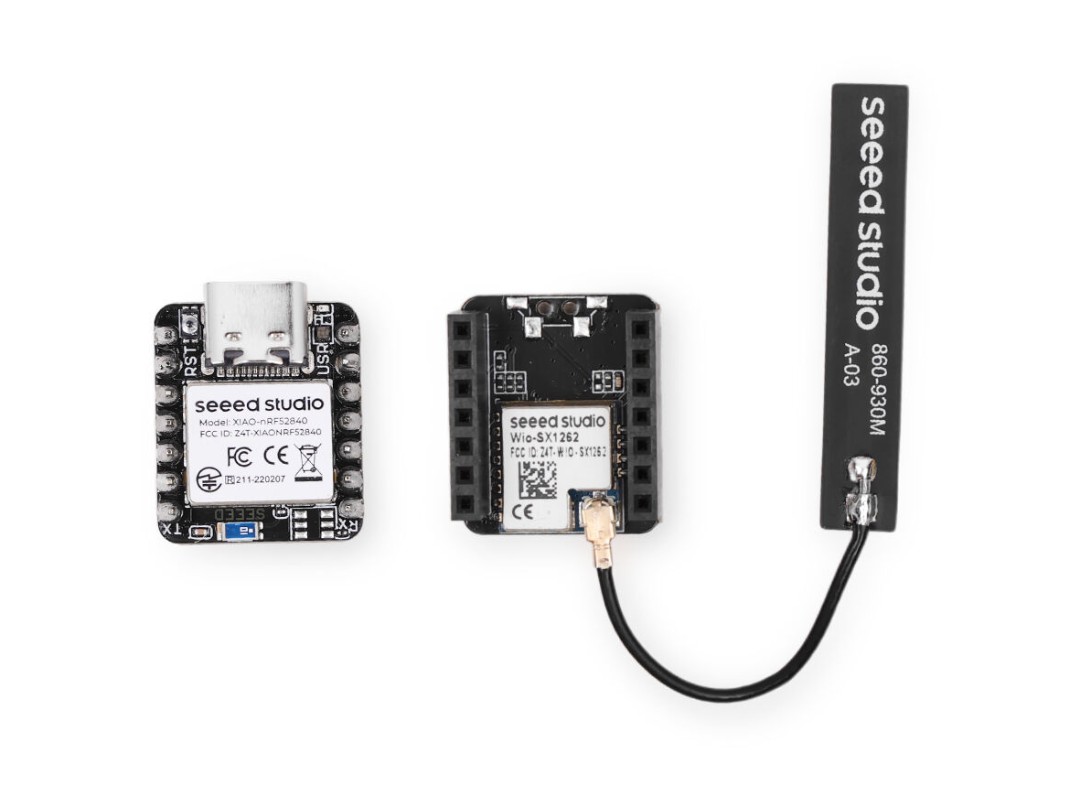

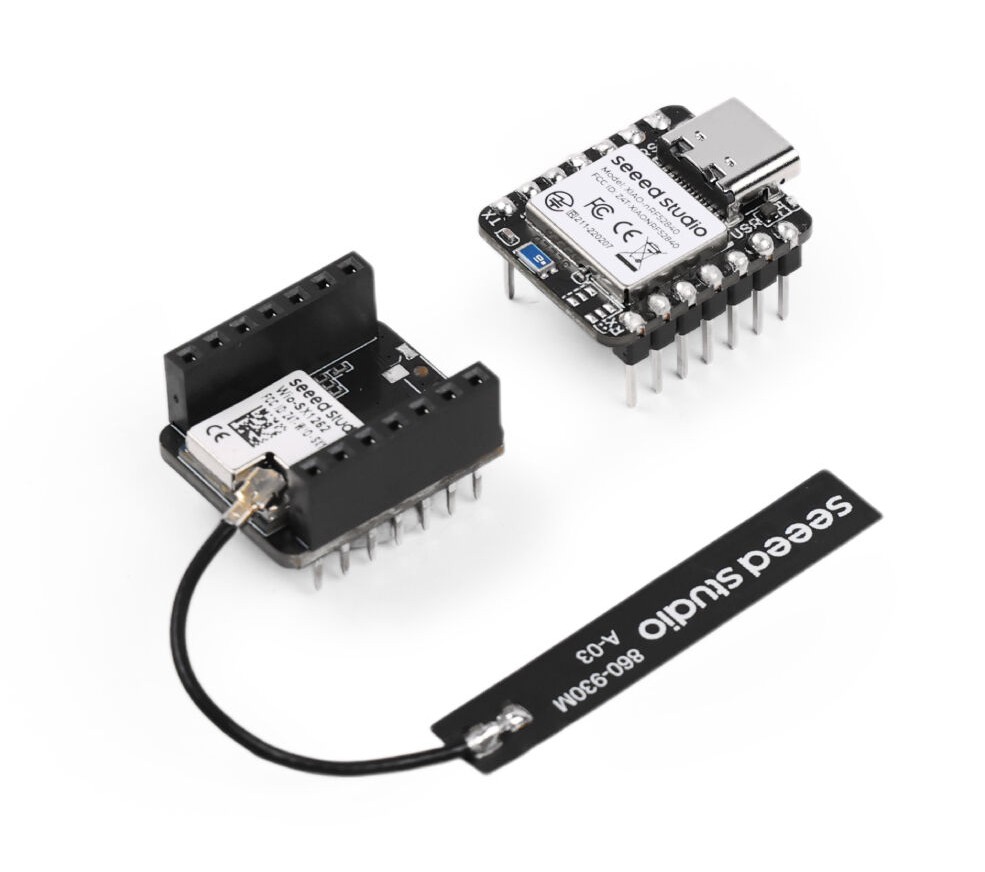

Položky obsažené v sadě.
Technická specifikace sady
- Mikrokontrolér: Nordic nRF52840 (ARM Cortex M4, 64 MHz, FPU)
- LoRa modul: Semtech SX1262
- LoRa frekvence: 862 až 930 MHz
- Připojení: Bluetooth 5.0, Thread, ZigBee, NFC
- Rozhraní: UART, I2C, SPI, NFC, SWD, GPIO, ADC
- Uživatelské tlačítko: programovatelné, různé funkce v závislosti na GPS
- Napájení: USB typu C (5 V), baterie (4,2 V)
- Nabíjecí proud: 50 mA nebo 100 mA
- Spotřeba energie v pohotovostním režimu: méně než 5 µA
- Provozní teplota: -40 °C až 65 °C
- Rozměry: 21 x 17,8 mm
Obsah sady
- 1x Xiao nRF52840
- 1x Wi-SX1262
- 1x LoRa anténa
