Popis produktu: Raspberry Pi 5 16 GB
Raspberry Pi 5 , vybavený 16 GB LPDDR4X-4267 RAM , běží na 64bitovém čtyřjádrovém procesoru Broadcom BCM2712 ARM Cortex-A76 na 2,4 GHz . Nová generace nabízí výkon až 2-3x vyšší než Raspberry Pi 4. Standardní výbava obsahuje dva microHDMI konektory, dva USB 3.0 porty , dva USB 2.0 a USB C napájecí konektor Navíc má zařízení dva MIPI DSI/CSI rozhraní pro kamery a displeje, konektor PCI Express 2.0 , prostor pro ventilátor, konektor UART, slot RTC baterie a vyhrazené tlačítko napájení. Raspberry Pi 5 je dále vybaveno dvoupásmovou WiFi (2,4 GHz a 5 GHz), Bluetooth 5 BLE a 1000 Mb/s gigabitovým ethernetovým portem s podporou napájení PoE pomocí překrytí PoE+ HAT . Deska si zachovává standardní 40pinový GPIO konektor (2x20 pin, rozteč 2,54 mm) a slot pro paměťové karty microSD podporující operační systém. Vedle typických montážních otvorů je prostor pro instalaci oficiálního chladiče s ventilátorem, který ještě zvyšuje chladicí schopnosti při intenzivním provozu zařízení.

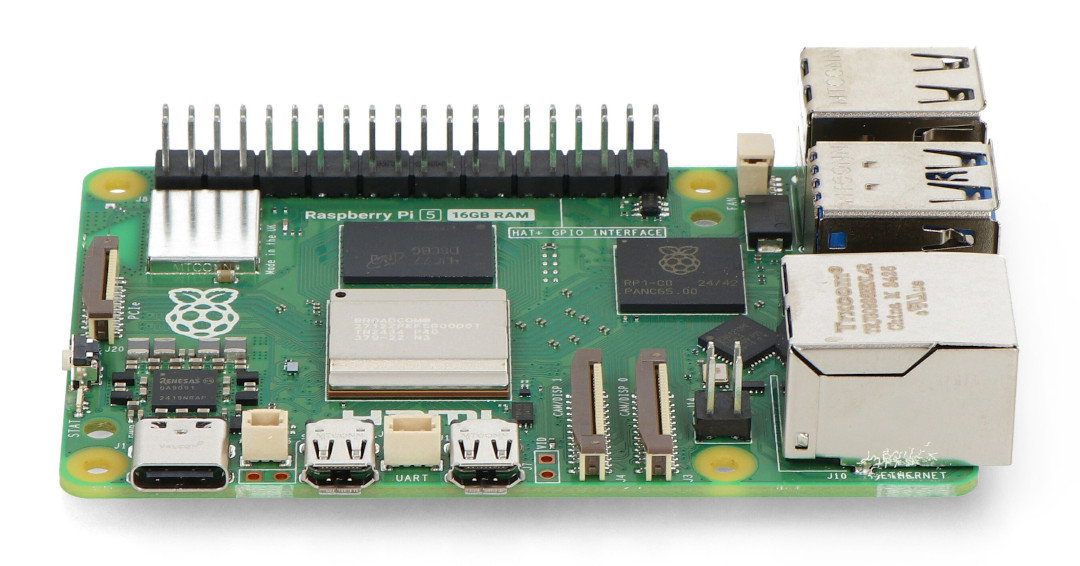

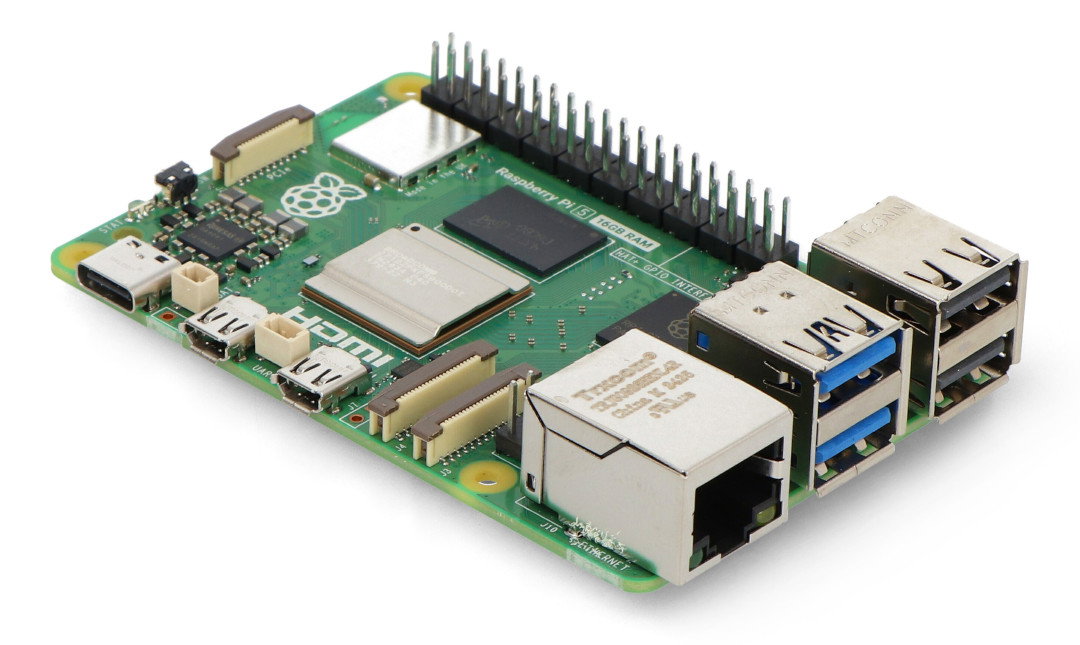

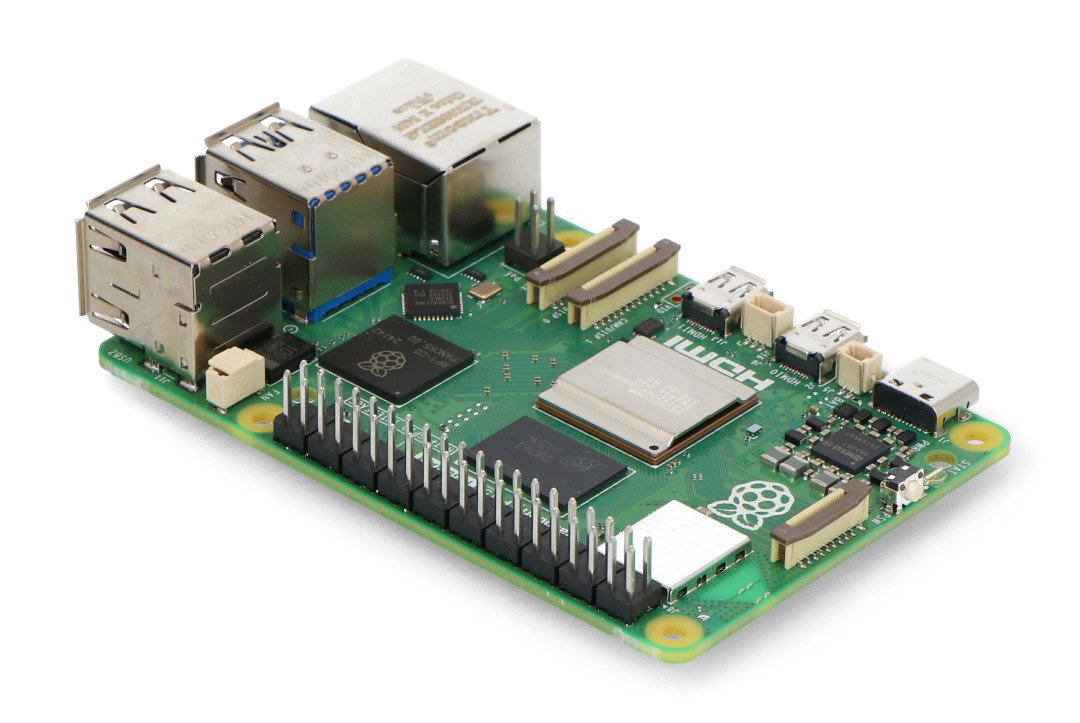

Raspberry Pi 5 16GB SC1113.
Rozložení komponent v Raspberry Pi 5

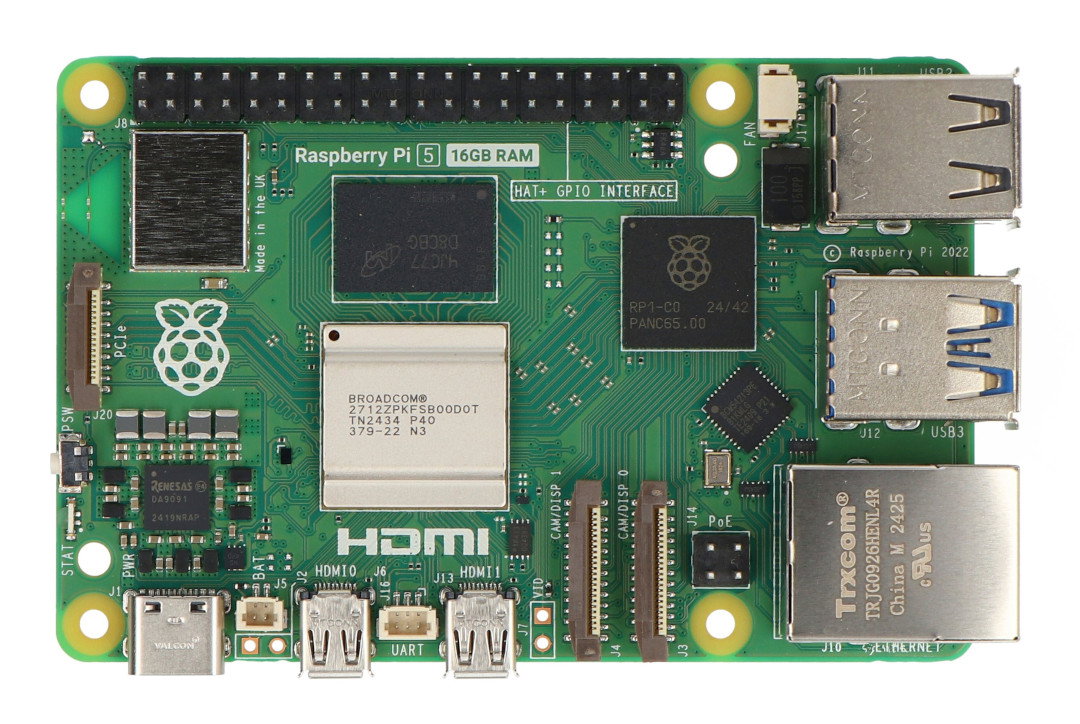

Rozložení a popis součástek na desce Raspberry Pi 5
- Označení modelu
- Procesor Broadcom BCM2712
- Rozhraní PCI Express 2.0
- tlačítko ON/OFF
- Systém řízení napájení
- Aktivní chlazení/montážní otvory chladiče
- RTC konektor baterie
- UART konektor
- I/O řadič Raspberry Pi RP1
- Konektor ventilátoru
- Ethernet a USB porty (obrácené z Raspberry Pi 4)
- PoE HAT konektor
- 2x 4-linkový MIPI DSI/CSI konektor
Změny v Raspberry Pi 5
| Charakteristický | Popis |
|---|---|
| Několik verzí | Raspberry Pi 5 je k dispozici v několika verzích lišících se velikostí paměti RAM: 1 GB, 2 GB, 4 GB, 8 GB, 16 GB. |
| Procesor BCM2712 | Broadcom BMC2712 Quad-Core ARM Cortex-A76 64bitový čip s taktem 2,4 GHz je o 60 % rychlejší než jeho předchůdce. |
| Konektor PCIe 2.0 | Pátá verze Raspberry Pi je vybavena rychlým konektorem PCI Express 2.0, umožňujícím připojení periferií s rychlým přenosem dat. |
| RTC konektor baterie | Vyhrazený konektor umožňuje připojit baterii reálného času (RTC) pro udržení aktuálního data a času. |
| UART konektor | Na desce je UART konektor, ke kterému lze připojit debugger. |
| Dva konektory CSI/DSI | Raspberry Pi 5 je vybaveno dvěma 4-linkovými MIPI CSI / DSI konektory ve formátu mini 22-pin s roztečí 0,5 mm, ke kterým můžete připojit kameru a displej nebo dvě kamery / dva displeje. |
| tlačítko ON/OFF | Minipočítač Raspberry Pi lze nyní zapnout/vypnout pomocí tlačítka napájení. Tlačítko lze také použít k probuzení maliny z režimu hlubokého spánku. Dlouhým podržením tlačítka se vypne napájení minipočítače. |
| Čip Raspberry Pi RP1 | Čip RP1 byl navržen speciálně Raspberry Pi Foundation tak, aby podporoval I/O rozhraní, odlehčil hlavnímu procesoru minipočítače, díky čemuž je Raspberry Pi 5 výrazně efektivnější než jeho starší předchůdci. |
| Rozložení spár | Obrys desky zůstává stejný jako v předchozích verzích, změnilo se však rozložení rozhraní. |
Raspberry Pi 5 bez audio konektoru.Obraz a zvuk v Raspberry Pi 5
Raspberry Pi 5 poskytuje pokročilé multimediální možnosti díky dvěma microHDMI konektorům , které umožňují přenos obrazu a zvuku v rozlišení 4K při plynulých 60 fps. Kromě toho má zařízení dva 4-řádkové MIPI CSI/DSI porty , které umožňují připojit dva displeje v rozlišení 4K nebo dvě kamery. Raspberry Pi 5 využívá moderní VideoCore VII GPU taktované na 800 MHz, které zaručuje výkon při běhu pokročilých grafických a multimediálních aplikací. Porty CSI/DSI s 22 linkami s roztečí 0,5 mm vyžadují použití adaptérů, pokud plánujete používat předchozí příslušenství.
Operační systém Raspberry Pi OS
Raspberry Pi 5 je vybaven slotem pro paměťové karty microSD s podporou vysokorychlostního režimu SDR104, umožňující rychlé spuštění systému Raspberry Pi OS . Alternativně lze operační systém zavést přímo z USB portu. Náš obchod nabízí paměťové karty s předinstalovaným operačním systémem, připravené k použití ihned po vybalení. Raspberry Pi 5 je plně kompatibilní s OS Raspberry Pi, počínaje Bookwormem .
Rozhraní v Raspberry Pi 5.Komunikace v Raspberry Pi 5
Pátá verze Raspberry Pi si zachovává oblíbená rozhraní, která známe z typických PC počítačů. Klíčové jsou:
- Dva microHDMI konektory , umožňující současné připojení dvou monitorů a zobrazování obrazu ve 4K kvalitě.
- WiFi modul - dvoupásmový, pracující v pásmech 2,4 GHz a 5 GHz, v souladu se standardem 802.11b/g/n/ac.
- Modul Bluetooth LE - moderní bezdrátový Bluetooth Low Energy (LE) verze 5.0.
- 4 USB konektory - dva z nich jsou USB 2.0 a další dva jsou rychlejší USB 3.0 s podporou operací 5 Gb/s současně, ideální pro připojení různých periferních zařízení.
- Ethernetová zásuvka - umožňuje rychlé kabelové připojení k síti rychlostí až 1000 Mb/s. Prostřednictvím této zásuvky lze navíc Raspberry Pi 5 napájet (pomocí překrytí PoE+ HAT).
- GPIO – skládající se ze 40 univerzálních vstupních/výstupních pinů, které zahrnují rozhraní jako I2C, SPI a UART. Používají se pro různé aplikace, jako jsou ovládací LED diody, tlačítka, ovladače motoru a mnoho dalšího.
Raspberry Pi 5 GPIO konektor.
Pátá verze Raspberry Pi 5 je vybavena vypínacím tlačítkem, RTC konektorem baterie, PCI-e a UART.Napájení Raspberry Pi 5
Raspberry Pi 5 využívá jako zdroj napájení port USB Type-C . Zařízení vyžaduje napájecí zdroj s napětím 5 V a minimální proudovou účinností 5 A. Naše nabídka zahrnuje jak originální napájecí zdroje, tak i kvalitní náhrady, které jsou plně kompatibilní s Raspberry Pi 5. Standardní proudová účinnost USB portů je 600 mA . Když je však detekován napájecí zdroj USB Type-C, který podporuje Power Delivery, tento limit se automaticky zvýší na 1,6 A , což umožňuje napájení náročnějších periferií.
Specifikace a srovnání Raspberry Pi 3B+, 4B a 5
 |
 |
 |
|
| Model | Raspberry Pi 3 model B+ | Raspberry Pi 4 model B | Raspberry Pi 5 |
| Problém | 3 – 2018 | 6 – 2019 | 9–2023 |
| Čipová sada procesoru | Broadcom BCM2837B0 64bitový | Broadcom BCM2711 64bitový | Broadcom BCM2712 64bitový |
| Jádro | Čtyřjádrový ARM Cortex-A53 |
Čtyřjádrový ARM Cortex-A72 |
Čtyřjádrový ARM Cortex-A76 |
| Operační systémy | OS Raspberry Pi Windows 10 LoT |
OS Raspberry Pi | OS Raspberry Pi |
| Načasování | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektura | ARMv8-A | ARMv8-A | ARMv8-A |
| BERAN | 1 GB LPDDR2 @ 900 MHz | Několik verzí
|
Několik verzí
|
| Paměť | microSD kartu | microSD kartu | microSD kartu |
| GPIO zásuvka | 40pinový konektor (2x20pinový) 2,54 mm rastr |
40pinový konektor (2x20pinový) 2,54 mm rastr |
40pinový konektor (2x20pinový) 2,54 mm rastr |
| Napájení |
|
|
|
| Rozměry desky | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| USB rozhraní | 4x USB 2.0 - typ A zásuvka | 2x USB 2.0 - typ A zásuvka 2x USB 3.0 - typ A zásuvka |
2x USB 2.0 - typ A zásuvka 2x USB 3.0 - typ A zásuvka |
| Síťové rozhraní | Ethernetový port 300 Mbps | Ethernetový port 100/1000 Mbps | Ethernetový port 100/1000 Mbps |
| WiFi rozhraní | Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
Dual Band 2,4 GHz a 5 GHz 802,11 b/g/n/ac |
| Bluetooth | Nízkoenergetický, BLE 4.2 | Nízká energie, BLE 5 | Nízká energie, BLE 5 |
| Fotoaparát | CSI zásuvka | CSI zásuvka | 2x 4-řádkový MIPI CSI/DSI slot |
| Dotykový displej | DSI zásuvka | DSI zásuvka | 2x 4-řádkový MIPI CSI/DSI slot |
| Video | HDMI HD 1080px / 30 fps H.264 1080p30 OpenGLES 1.1, 2.0 |
2x microHDMI H.265 4K 60 snímků za sekundu H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 |
2x microHDMI H.265 4K 60 snímků za sekundu H.264 1080p 30 snímků za sekundu OpenGLES 1.1, 2.0, 3.0 |
| Sdělení | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
