Popis produktu: Arduino Nano R4 s konektory - ABX00143
Arduino Nano R4 je kompaktní deska patřící do rodiny Arduino, založená na stejném mikrokontroléru Renesas RA4M1 jako Arduino Uno R4 Minima . Kombinuje malé rozměry s vysokým výpočetním výkonem. Modul má 256 KB flash paměti a 32 KB RAM , dále 14 digitálních pinů, 6 PWM kanálů a 8 analogových pinů . Díky pájecím ploškám je deska ideální pro SMD montáž na zakázkové desky plošných spojů . Zachovává plnou kompatibilitu s ekosystémem Arduino a přítomnost dvou sběrnic I2C – 3,3 V (Qwiic) a 5 V – umožňuje pohodlné rozšíření funkcí. Tato verze modulu je dodávána předpájená , což usnadňuje okamžité použití v prototypech.

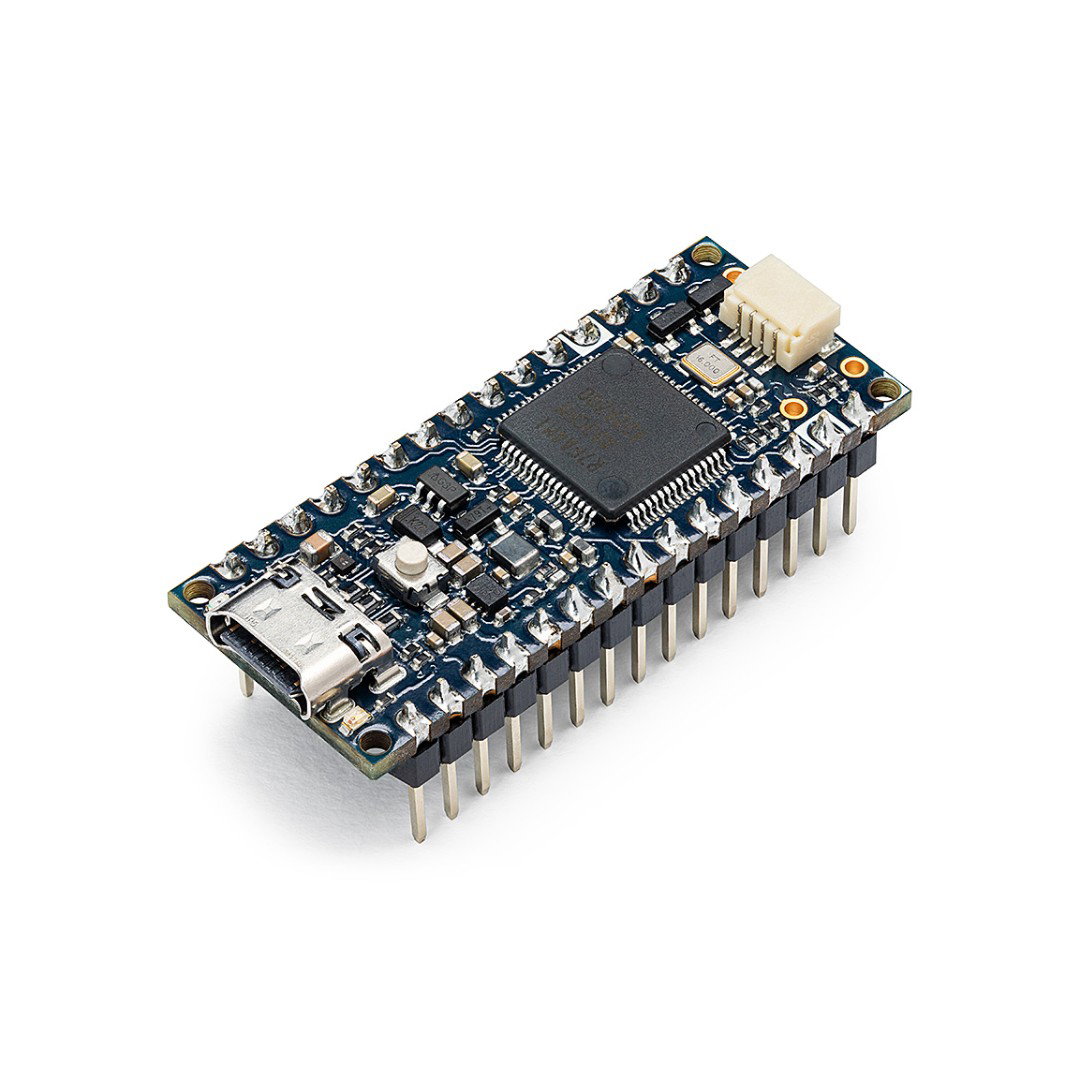

Arduino Nano R4 s konektory - ABX00143.

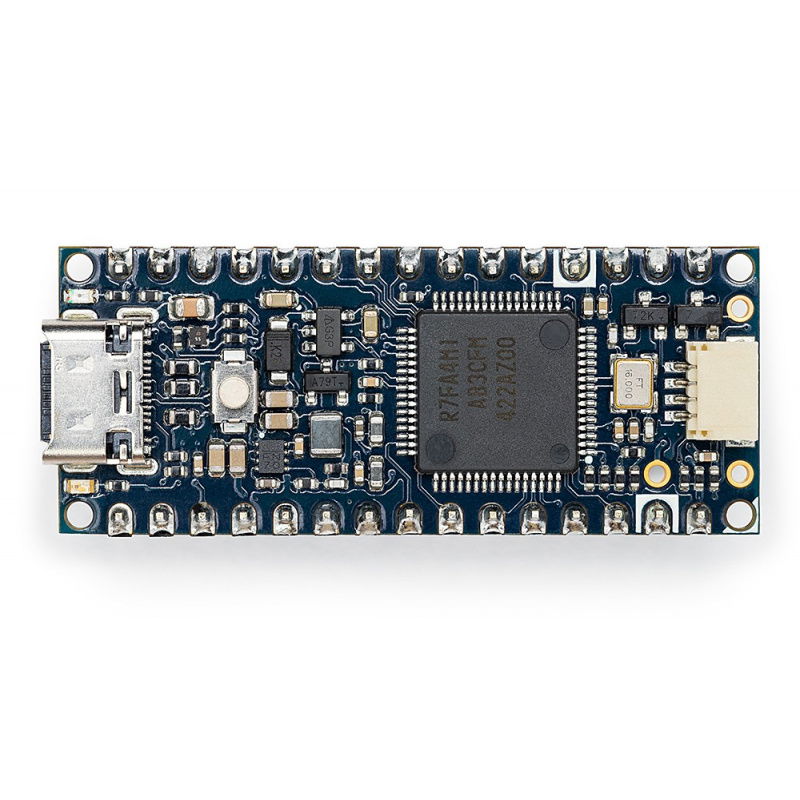

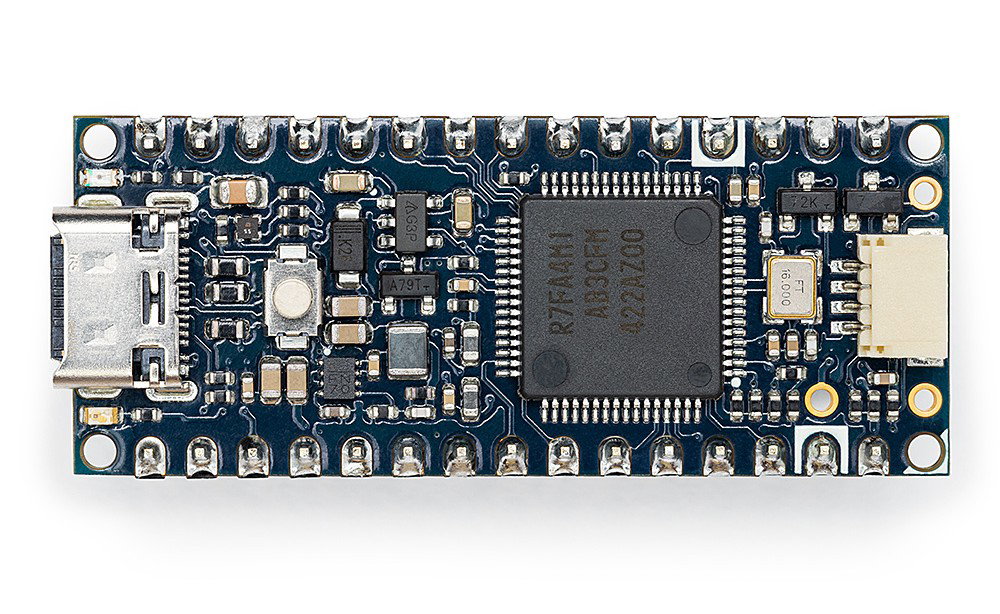

Vestavěný konektor Qwiic usnadňuje integraci s širokou škálou senzorů a periferií.
Hlavní vlastnosti Arduina Nano R4
- Vysoce výkonný mikrokontrolér RA4M1 : 256 kB Flash, 32 kB RAM, kompatibilní s UNO R4
- Kompaktní rozměry 43 x 17 mm : ideální pro aplikace s omezeným prostorem
- Pájené konektory : umožňují rychlé uvedení do provozu na nepájivých deskách
- Kompatibilita s řadou Nano : stejné rozteče pinů a funkčnost
- Jednostranný design : usnadňuje automatizovanou SMD montáž
- Konektor Qwiic : pro rychlé připojení senzorů a příslušenství
- Programovatelná RGB dioda : vizuální indikace provozního stavu
Komplexní rozhraní a konektivita v kompaktním provedení
Nano R4 nabízí bohatou sadu rozhraní, včetně 14 digitálních pinů, 8 analogových vstupů, 6 PWM kanálů, 1x UART, 1x SPI a 2x I2C (5V a 3,3V - Qwiic). Deska také obsahuje konektor USB Type-C , lineární regulátor napětí (VBAT) a standardní LED a RGB LED. Rozložení pinů a typy odpovídají řadě Nano , což zajišťuje kompatibilitu se stávajícím příslušenstvím. Napájení lze zajistit přes port USB Type-C nebo externím zdrojem napětí v rozsahu od 6V do 21V , připojeným k pinu VIN.
Praktické aplikace
- Vzdělávání a prototypování : rychlý start bez nutnosti pájení, ideální pro kurzy a kreativní projekty
- Vestavěné systémy a automatizace : Kompaktní velikost a spolehlivost
- Domácí automatizace : snadné připojení senzorů a akčních členů
- Robotika a automatizace : pro miniaturizované interaktivní systémy a zařízení
- Proprietární hardwarové platformy : integrace s deskami plošných spojů pomocí polovičních pinů
Arduino Nano R4 je ideální pro integraci do kompaktních a prostorově omezených aplikací.

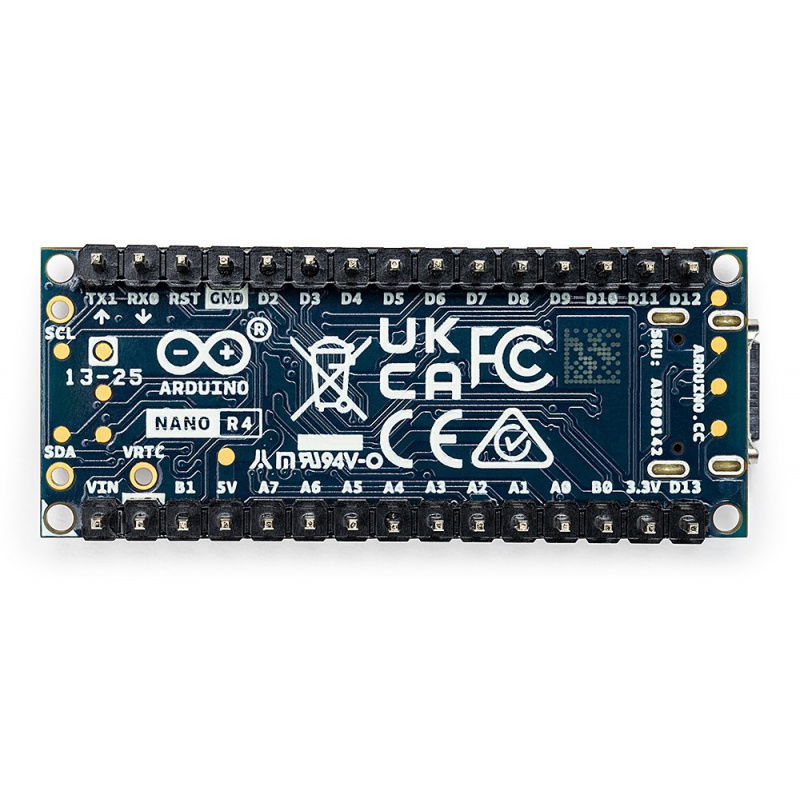

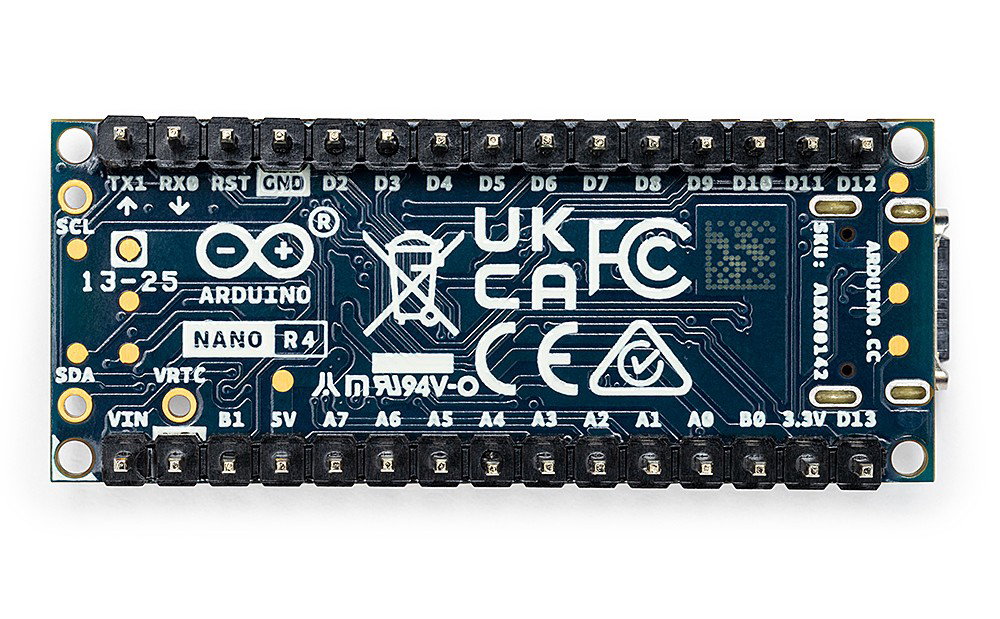

Deska je vybavena konektory připájenými z výroby.
Technické specifikace Arduina Nano R4
- Mikrokontrolér: Renesas R7FA4M1AB3CFM (RA4M1)
- Taktovací frekvence: 48 MHz
- Paměť: 256 kB Flash, 32 kB RAM
- Kompatibilita pinů: Rodina Arduino Nano
- Rozhraní: 1x UART, 1x SPI, 1x CAN, 2x I2C (5V a 3,3V)
- Vstupy/výstupy: 14 digitálních, 8 analogových, 6 PWM, 1 DAC
- Diody: Uživatelská LED, RGB LED
- Konektory: USB typu C, Qwiic
- Provozní napětí: 5 V
- Rozsah napájecího napětí: 6 V až 21 V
- Rozměry: 43 x 17 mm

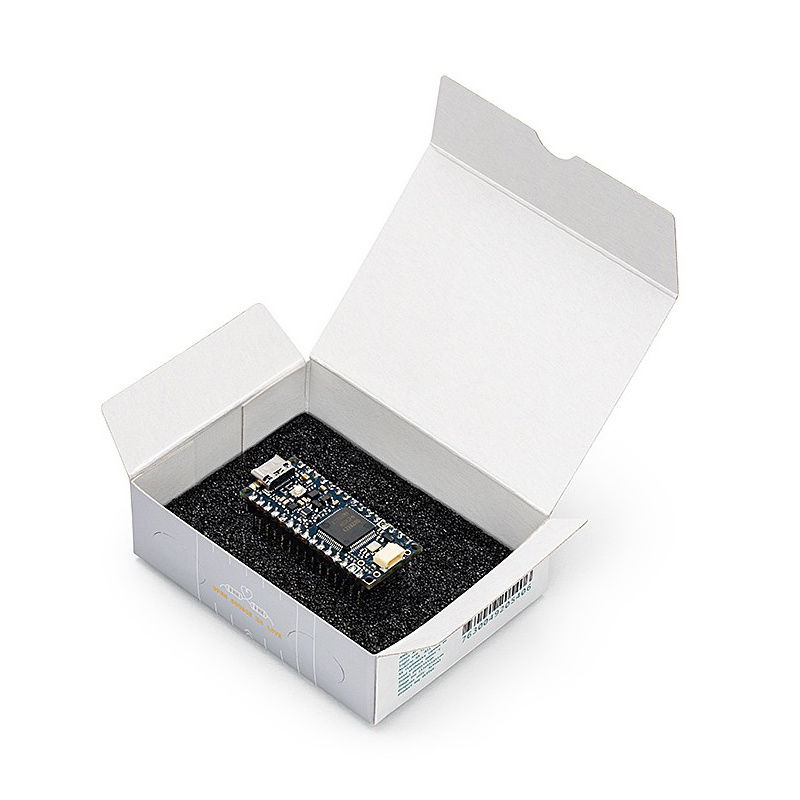

Obsah sady
- 1x deska Arduino Nano R4 s pájenými konektory
