Popis produktu: Arduino Nano Every
Každý model je založen na procesoru ATMega4809 AVR s taktem 20 MHz, který je vybaven 48 kB flash paměti a 256 B paměti EEPROM. K dispozici je 30 kolíků pro uživatele, 15 na každé straně. Mikrokontrolér ATSAMD11D14A je zodpovědný za komunikaci s PC. Deska měří 45 x 18 mm.
Programování a možnosti Arduino Nano Every
Desku Arduino Nano Every můžete naprogramovat přes Arduino IDE , online i offline . Mikrokontrolér ATSAMD11D14A funguje jako převodník USB - UART. Na vyvedených 30 pinech najdete mimo jiné GPIO, SPI, I2C, PWM, USART a ADC . Uživatel má také k dispozici piny napájení a RESET.

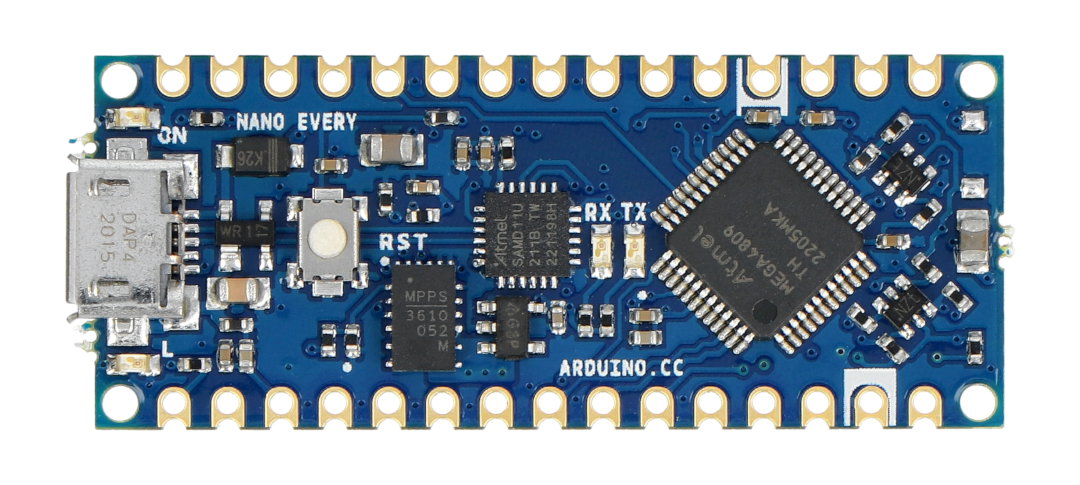

Arduino Nano Každá deska.

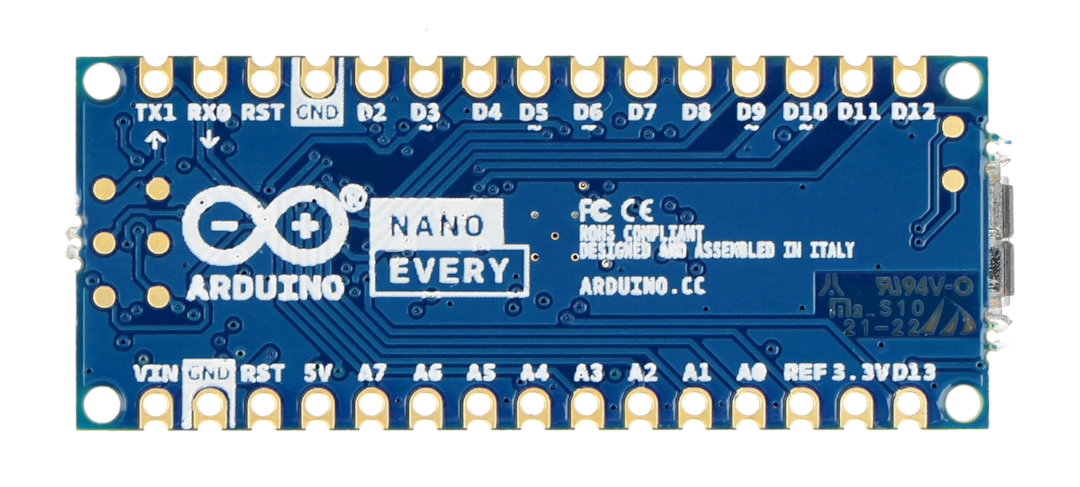

Arduino Nano Každý výstup.
|
Nabízená deska má svorky pro vlastní montáž. Nabízíme také verzi s konektory. |
Hlavní vlastnosti Arduino Nano Every
Uživatel Nano má k dispozici 14 digitálních pinů, 6 pinů PWM a 8 analogových pinů. Arduino Nano Every lze napájet přes port microUSB s napětím 5 V nebo přes výstupní V s napětím od 6 V do 21 V.
Specifikace každé desky Arduino Nano
- Napájecí napětí: 6 V až 21 V
- Mikrokontrolér: ATMega4809
- Taktovací frekvence: 20 MHz
- Flash paměť: 48 KB
- Paměť SRAM 6 kB
- EEPROM 256 B
- Digitální piny: 14
- PWM piny: 6
- Analogové piny: 8
- MicroUSB zásuvka
- Rozhraní: GPIO, SPI, I2C, USART, PWM
- Převaděče: ADC
- Rozměry: 45 x 18 mm
Vede
| Kolík | Označit | Typ | Popis |
|---|---|---|---|
| 1 | D13 | Digitální | SPI, SCK, GPIO |
| 2 | + 3V3 | Výstupní výkon | Napájení externích zařízení |
| 3 | AREF | Analogový | Referenční kolík, lze použít jako GPIO |
| 4 | A0 | Analogový | Vstup ADC, lze použít jako GPIO |
| 5 | A1 | Analogový | Vstup ADC, lze použít jako GPIO |
| 6 | A2 | Analogový | Vstup ADC, lze použít jako GPIO |
| 7 | A3 | Analogový | Vstup ADC, lze použít jako GPIO |
| 8 | A4 / SDA | Analogový | Vstup ADC, lze použít jako GPIO |
| 9 | A5 / SCL | Analogový | Vstup ADC, lze použít jako GPIO |
| 10 | A6 | Analogový | Vstup ADC, lze použít jako GPIO |
| 11 | A7 | Analogový | Vstup ADC, lze použít jako GPIO |
| 12 | +5 V. | Výstupní výkon | Napájení externích zařízení |
| 13 | RST | Digitální vstup | Aktivní reset |
| 14 | GND | Napájení | Hmotnost |
| 15 | VIN | Napájení | Napájení |
| 16 | TX | Digitální | USART TX , lze použít jako GPIO |
| 17 | RX | Digitální | USART RX , lze použít jako GPIO |
| 18 | RST | Digitální | Aktivní reset |
| 19 | GND | Napájení | Hmotnost |
| dvacet | D2 | Digitální | GPIO |
| 21 | D3 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 22 | D4 | Digitální | GPIO |
| 23 | D5 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 24 | D6 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 25 | D7 | Digitální | GPIO |
| 26 | D8 | Digitální | GPIO |
| 27 | D9 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 28 | D10 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 29 | D11 / MOSI | Digitální | MOSI SPI , lze použít jako GPIO |
| třicet | D12 / MISO | Digitální | SPI MISO , lze použít jako GPIO |
