Popis produktu: Arduino Nano 33 BLE Sense Rev2 - ABX00069
Úkolem modulů řady Arduino Nano je rozšířit možnosti malých desek tak, aby je bylo možné použít v jakémkoli projektu. Arduino Nano 33 BLE Sense Rev2 je vybaven energeticky úsporným a efektivním mikrokontrolérem nRF52480 , který dokáže pracovat s frekvencí až 64 MHz . Na jeho desce je místo pro 1 MB Flash paměti a 256 kB RAM. Díky použití této jednotky je deska Nano 33 BLE Sense Rev2 energeticky nejúčinnějším zástupcem rodiny Nano. Kromě toho je deska vybavena řadou senzorů, což dává spoustu možností. Podporuje komunikaci Bluetooth 5.0 Low Energy.
|
Nabízená deska má vývody pro vlastní montáž. Nabízíme také verzi s konektory . |

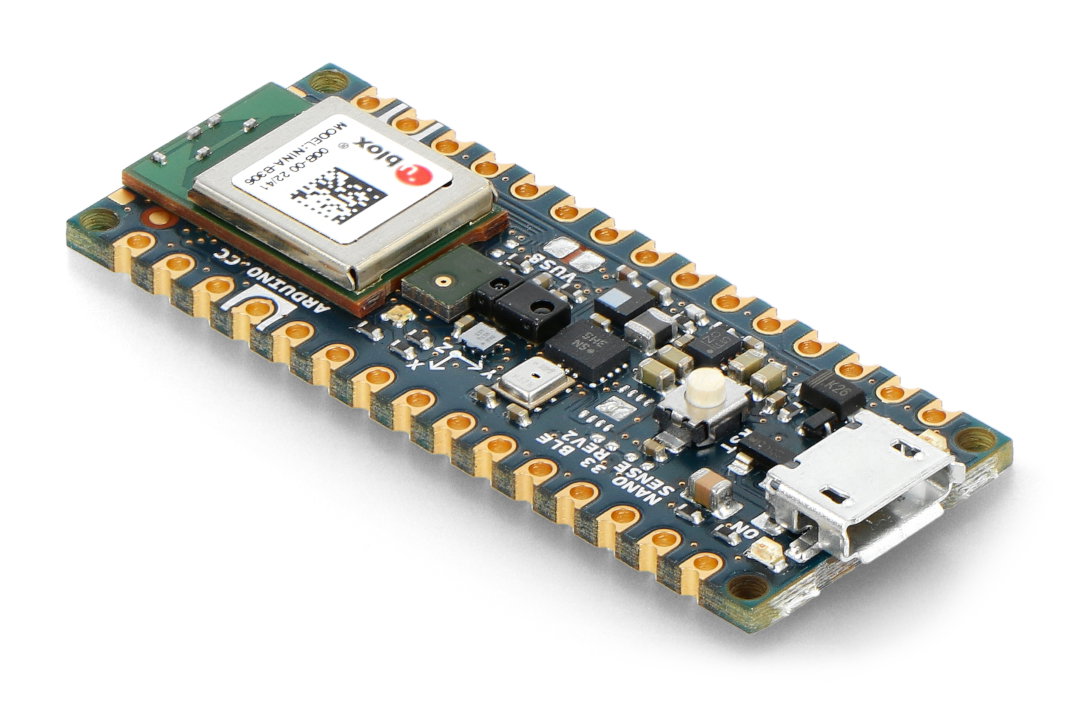

Arduino Nano 33 BLE Sense Rev2.

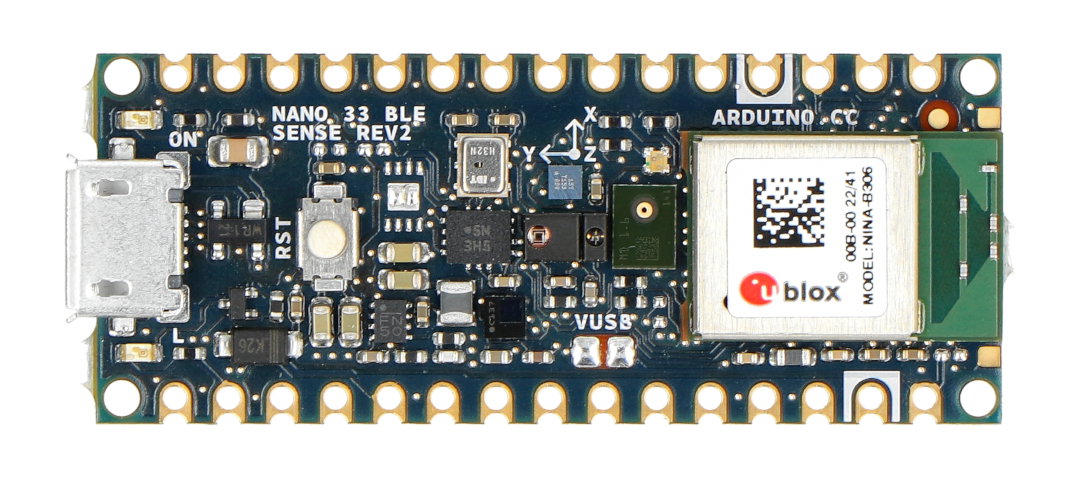

Arduino Nano 33 BLE Sense Rev2 spravující Bluetooth komunikaci ve standardu 5.0 LE.
Schopnosti Arduino Nano 33 BLE Sense Rev2
Arduino Nano 33 BLE Sense je vybaveno modulem U-blox NINA B306, který spravuje Bluetooth komunikaci ve standardu 5.0 LE . Na palubě Nano jsou dvě IMU (Inertial Measurement Unit) - 6-osý BMI270 a 3-osý BMM150 komunikující přes I2C sběrnici, která obsahuje 3-osý gyroskop, akcelerometr a magnetometr. Navíc je deska malých rozměrů vybavena teplotním a tlakovým senzorem LPS22HB , senzorem vlhkosti HS3003, senzorem intenzity světla, barev a gest ADPS-9960 . Místo se našlo i pro digitální mikrofon MP34DT05 . Kromě toho byl na palubě také kryptografický čip ATECC608A.
Napájení modulu
Arduino Nano 33 BLE Sense ve výchozím nastavení funguje pouze s 3,3 V. V místě 5 V pinu na standardní Nano desce (mezi piny RST a A7) je propojka, kterou lze zkratovat na USB napájení. Pro napájení zařízení 5 V připájejte propojku a napájejte Nano přes USB . Pokud je propojka připájena a napájení je odebíráno z pinu VIN, nebude získáno žádné napětí. Jedná se o ochranu navrženou k ochraně Arduino Nano 33 BLE Sense.
Pozornost!
Arduino Nano 33 BLE Sense může ve výchozím nastavení pracovat pouze s 3,3 V. Nenapájejte jej přímo 5 V.

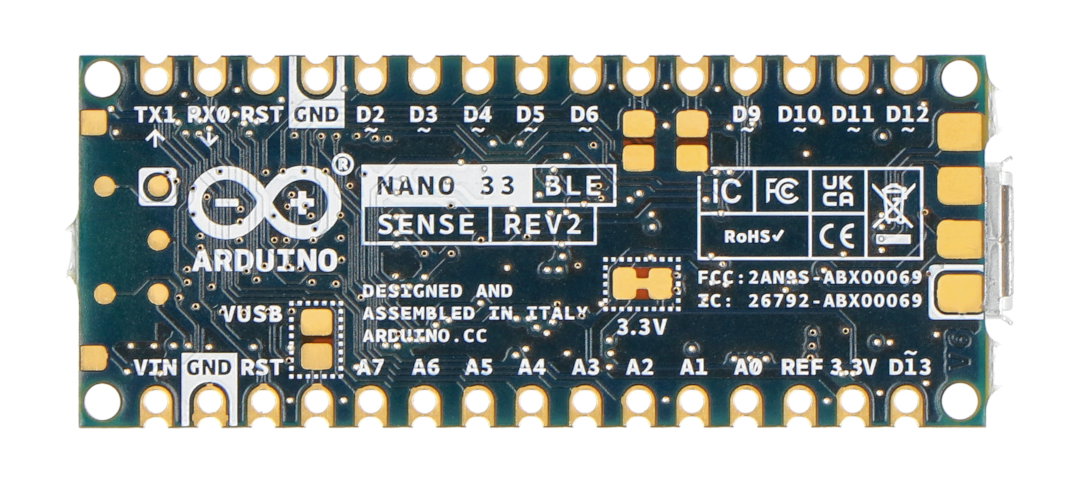

Piny Arduino Nano 33 BLE Sense. Viditelná propojka pro napájení 5 V přes USB.

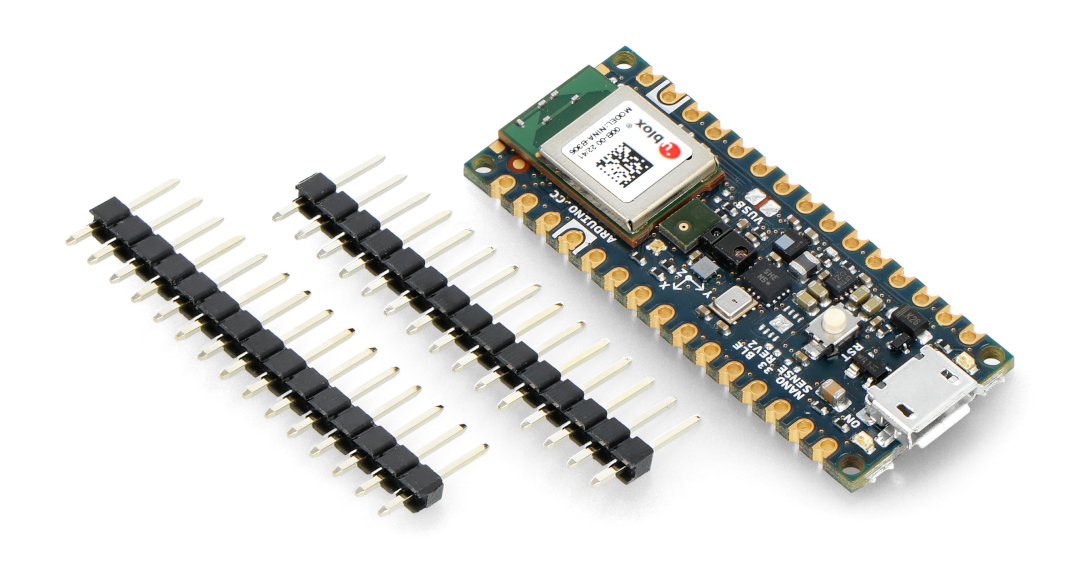

Obsah sady.
Specifikace desky Arduino Nano 33 BLE Sense
- Napájecí napětí: 3,3V
- Mikrokontrolér: nRF 52840
- Takt: 64 MHz
- Flash paměť: 1 MB
- Paměť RAM 256 kB
- Digitální piny: 14
- PWM piny: 6
- Analogové piny: 8
- microUSB zásuvka
- Rozhraní: GPIO, SPI, I2C, USART, PWM
- Převodníky: ADC, DAC
- Rozměry: 45 x 18 mm
Obsah sady
- Arduino Nano 33 BLE Sense Rev2 - ABX00069
- Sada zlatých konektorů
Vede
| Kolík | Označení | Typ | Popis |
|---|---|---|---|
| 1 | D13 | Digitální | GPIO |
| 2 | +3V3 | Výstupní výkon | Napájení externích zařízení |
| 3 | AREF | Analogový | Referenční kolík, lze použít jako GPIO |
| 4 | A0 / DAC0 | Analogový | Vstup ADC / výstup DAC, lze použít jako GPIO |
| 5 | A1 | Analogový | Vstup ADC, lze použít jako GPIO |
| 6 | A2 | Analogový | Vstup ADC, lze použít jako GPIO |
| 7 | A3 | Analogový | Vstup ADC, lze použít jako GPIO |
| 8 | A4 / SDA | Analogový | Vstup ADC, I2C SDA, lze použít jako GPIO* |
| 9 | A5 / SCL | Analogový | Vstup ADC, I2C SCL lze použít jako GPIO* |
| 10 | A6 | Analogový | Vstup ADC, lze použít jako GPIO |
| 11 | A7 | Analogový | Vstup ADC, lze použít jako GPIO |
| 12 | USB | Napájení I/O | Normálně není připojen. Lze zkratovat na USB napájení |
| 13 | RST | digitální vstup | Aktivní reset |
| 14 | GND | Napájení | Hmotnost |
| 15 | VIN | Napájení | Napájení |
| 16 | TX | Digitální | USART TX , lze použít jako GPIO |
| 17 | RX | Digitální | USART RX , lze použít jako GPIO |
| 18 | RST | Digitální | Aktivní reset |
| 19 | GND | Napájení | Hmotnost |
| dvacet | D2 | Digitální | GPIO |
| 21 | D3/PWM | Digitální | GPIO, lze použít jako GPIO |
| 22 | D4 | Digitální | GPIO |
| 23 | D5/PWM | Digitální | GPIO, lze použít jako GPIO |
| 24 | D6 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 25 | D7 | Digitální | GPIO |
| 26 | D8 | Digitální | GPIO |
| 27 | D9/PWM | Digitální | GPIO, lze použít jako GPIO |
| 28 | D10 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 29 | D11 / MOSI | Digitální | SPI MOSI , lze použít jako GPIO |
| třicet | D12 / MISO | Digitální | SPI MISO , lze použít jako GPIO |
(*) Na rozdíl od standardního Arduino Nano mají kolíky A4 a A5 výchozí tahy. pull-up a používají se jako I2C sběrnice, proto se nedoporučuje používat je jako analogové vstupy.
