Popis produktu: Arduino Nano 33 IoT s konektory
Modely Arduino ze série Nano jsou navrženy tak, aby rozšiřovaly možnosti malých desek , takže jejich použití je možné v jakémkoli projektu. Arduino Nano 33 IoT perfektně zapadá do kategorie projektů internetu věcí díky integrovanému komunikačnímu systému, který podporuje WiFi a Bluetooth NINA W102 na základě modulu ESP32. Nano 33 IoT je navíc vybaven kryptografickým čipem ATECC608A. Podporuje také Arduino IoT Cloud a standard TLS (Transport Layer Security), tj. Vývoj protokolu SSL zajišťujícího důvěrnost a integritu přenosu dat.

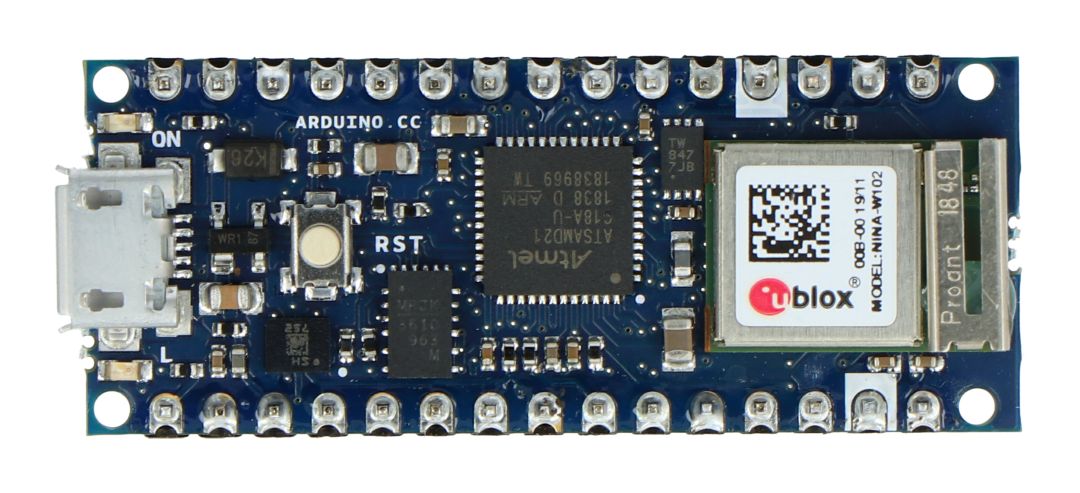

Arduino Nano 33 IoT.
|
Nabízená deska má připájené piny. Nabízíme také verzi bez konektorů. |
Možnosti IoT Arduino Nano 33
Srdcem Arduina je mikrokontrolér SAMD21G18A s taktem až 48 MHz, podporovaný 256 kB flash paměti a 32 KB SRAM. Deska je vybavena bezdrátovým komunikačním modulem NINA W102 založeným na systému ESP32. To umožňuje komunikaci přes WiFi nebo Bluetooth. Zabezpečení přenášených dat zajišťuje kryptografický systém ATECC608A a skutečnost, že Arduino Nano 33 IoT podporuje Arduino IoT Cloud a standard TLS (Transport Layer Security), tj. Vývoj protokolu SSL zajišťujícího důvěrnost a integritu dat přenos. Desce nedojde místo pro tříosý akcelerometr a gyroskop.
Napájení modulu
Arduino Nano 33 IoT ve výchozím nastavení podporuje pouze 3,3 V. V místě, kde se na standardní desce Nano objeví pin 5 V (mezi vývody RST a A7), je propojka, kterou lze zkratovat na napájení USB. Chcete-li napájet zařízení 5 V, pájejte propojku a napájejte Nano přes USB . Pokud je propojka pájena a energie je odebírána z kolíku V, nebude získáno žádné napětí. Jedná se o bezpečnostní opatření na ochranu IoT Arduino Nano 33. Deska umožňuje ladit programy, což se děje pomocí 6 padů umístěných na spodní straně desky pod komunikačním systémem.
|
Pozornost! Ve výchozím nastavení může Arduino Nano 33 IoT pracovat POUZE s napětím 3,3 V. Nepřipojujte k signálním kolíkům zařízení pracující na napětí 5 V. |

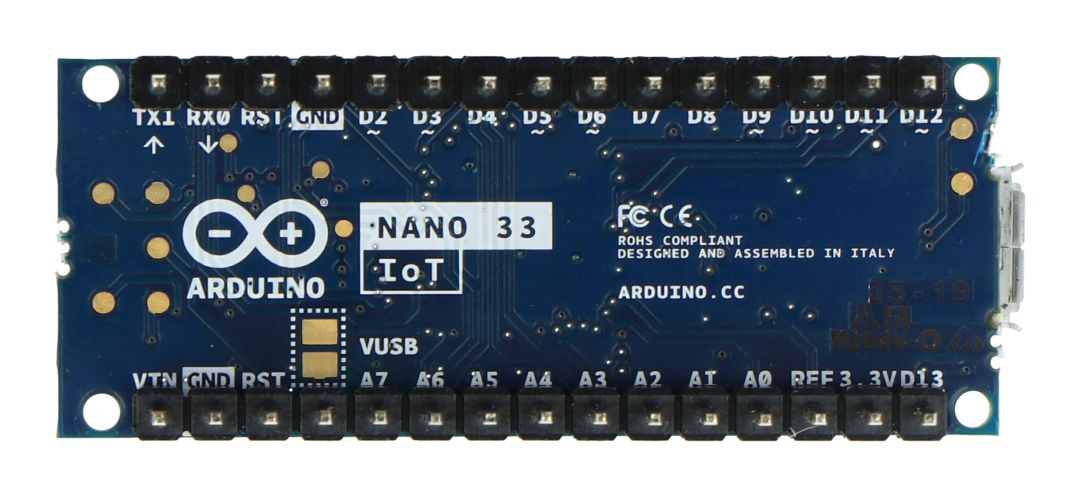

Arduino Nano 33 IoT. Viditelná propojka pro 5V napájení přes USB.
Specifikace desky IoT Arduino Nano 33 s konektory
- Napájecí napětí: 3,3 V
- Mikrokontrolér: SAMD21G18A
- Taktovací frekvence: až 48 MHz
- Flash paměť: 256 KB
- Paměť SRAM 32 kB
- Digitální piny: 14
- PWM piny: 8
- Analogové piny: 8
- MicroUSB zásuvka
- Rozhraní: GPIO, SPI, I2C, USART, PWM
- Převaděče: ADC, DAC
- Senzory: gyroskop, akcelerometr
- Rozměry: 45 x 18 mm
Vede
| Kolík | Označit | Typ | Popis |
|---|---|---|---|
| 1 | D13 | Digitální | GPIO |
| 2 | + 3V3 | Výstupní výkon | Napájení externích zařízení |
| 3 | AREF | Analogový | Referenční kolík, lze použít jako GPIO |
| 4 | A0 / DAC0 | Analogový | ADC vstup / DAC výstup, lze použít jako GPIO |
| 5 | A1 | Analogový | Vstup ADC, lze použít jako GPIO |
| 6 | A2 | Analogový | Vstup ADC, lze použít jako GPIO |
| 7 | A3 | Analogový | Vstup ADC, lze použít jako GPIO |
| 8 | A4 / SDA | Analogový | Vstup ADC, I2C SDA, lze použít jako GPIO * |
| 9 | A5 / SCL | Analogový | Vstup ADC, I2C SCL lze použít jako GPIO * |
| 10 | A6 | Analogový | Vstup ADC, lze použít jako GPIO |
| 11 | A7 | Analogový | Vstup ADC, lze použít jako GPIO |
| 12 | V USB | Napájení I / O | Normálně není připojen. Může být zkratováno na napájení USB |
| 13 | RST | Digitální vstup | Aktivní reset |
| 14 | GND | Napájení | Hmotnost |
| 15 | VIN | Napájení | Napájení |
| 16 | TX | Digitální | USART TX , lze použít jako GPIO |
| 17 | RX | Digitální | USART RX , lze použít jako GPIO |
| 18 | RST | Digitální | Aktivní reset |
| 19 | GND | Napájení | Hmotnost |
| dvacet | D2 | Digitální | GPIO |
| 21 | D3 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 22 | D4 | Digitální | GPIO |
| 23 | D5 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 24 | D6 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 25 | D7 | Digitální | GPIO |
| 26 | D8 | Digitální | GPIO |
| 27 | D9 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 28 | D10 / PWM | Digitální | GPIO, lze použít jako GPIO |
| 29 | D11 / MOSI | Digitální | MOSI SPI , lze použít jako GPIO |
| třicet | D12 / MISO | Digitální | SPI MISO , lze použít jako GPIO |
(*) Na rozdíl od standardního Arduino Nano mají piny A4 a A5 výchozí vytažení, tzv. pull-up a používají se jako sběrnice I2C, proto se nedoporučuje používat je jako analogové vstupy.
