Předmětem prodeje je originální produkt Arduino, Botland je oficiálním distributorem této společnosti .
Popis
Populární verze desky Arduino Uno s vestavěným mikrokontrolérem AVR ATmega4809 a systémem U-block W102 pro komunikaci s WiFi sítí. ATmage4809 je vybaven 14 digitálními vstupy / výstupy , z nichž 5 lze použít jako PWM výstupy (např. Pro řízení motoru) a 6 analogovými vstupy . Systém je taktován hodinovým signálem 20 MHz , má 48 kB paměti Flash , 6 kB paměti SRAM a 256 B paměti EEPROM . Deska je vybavena systémem IMU (Inertial Measurement Unit) a kryptografickým modulem ECC608 .
|
Vestavěný modul U-block W102 umožňuje přístup k WiFi, což vám umožní vytvořit síť IoT (Internet věcí). Arduino Uno WiFi lze programovat stejným způsobem jako klasickádeska Arduino Uno |
Hlavní rysy
Níže jsou uvedeny některé funkce, které odlišují moduly Arduino od ostatních programovatelných desek.
| název | Popis |
|---|---|
| Je nainstalován bootloader | Díky nainstalovanému zavaděči potřebujete k programování zařízení pouze vhodný kabel USB a software z webu výrobce . |
| WiFi modul | Vestavěný modul U-block W102 umožňuje přístup k WiFi, což vám umožní vytvořit síť IoT (Internet věcí). |
| Digitální výstupy | 14 digitálních vstupů / výstupů umožňuje mimo jiné ovládání LED, relé a čtení stavů tlačítek. |
| Účinnost proudu | Maximální proudová účinnost jednoho vodiče je 20 mA (50 mA, výstup 3,3 V). |
| PWM výstupy | 5 PWM výstupů umožňuje např. pro ovládání motorů a regulaci jasu LED diod. |
| Analogové vstupy | 6 vstupů vestavěného převodníku analogově-digitální s rozlišením 10bitových podpor, mimo jiné snímače s analogovým výstupem. |
| sériová komunikace | Zařízení podporuje populární komunikační rozhraní, včetně: UART, I2C a SPI. |
| Speciální funkce | Některé piny mají speciální funkce, jejichž stručný popis je k dispozici v našem průvodci . |
| Integrovaná paměť |
Čip Atmega4809 je taktován signálem 20 MHz, má 48 kB paměti Flash, 256 B EEPROM a 6 kB paměti SRAM. |
| Napájecí DC konektor | K napájení Arduina lze použít jakýkoli napájecí zdroj s napětím až 12 V s konektorem DC 5,5 x 2,1 mm. |
| Napájení USB portu | Desku lze napájet z počítače pomocí kabelu USB, přičemž je třeba mít na paměti, že maximální proudová účinnost portu USB je 500 mA. Arduino má systém, který chrání zásuvku proti zkratům a toku příliš vysokého proudu. |
| ICSP konektor | Modul má piny ICSP pro připojení externího programátoru AVR . |
| Připnout IOREF | Pin IOREF umožňuje přímý přístup k napětí, se kterým pracují I / O výstupy. |
| Vestavěná LED | Připojená LED na kolíku 25 umožňuje ladění jednoduchých programů. |
| Výstup 3,3 V |
Integrovaný regulátor napětí umožňuje napájet externí zařízení s napětím 3,3 V se spotřebou proudu až 50 mA. |

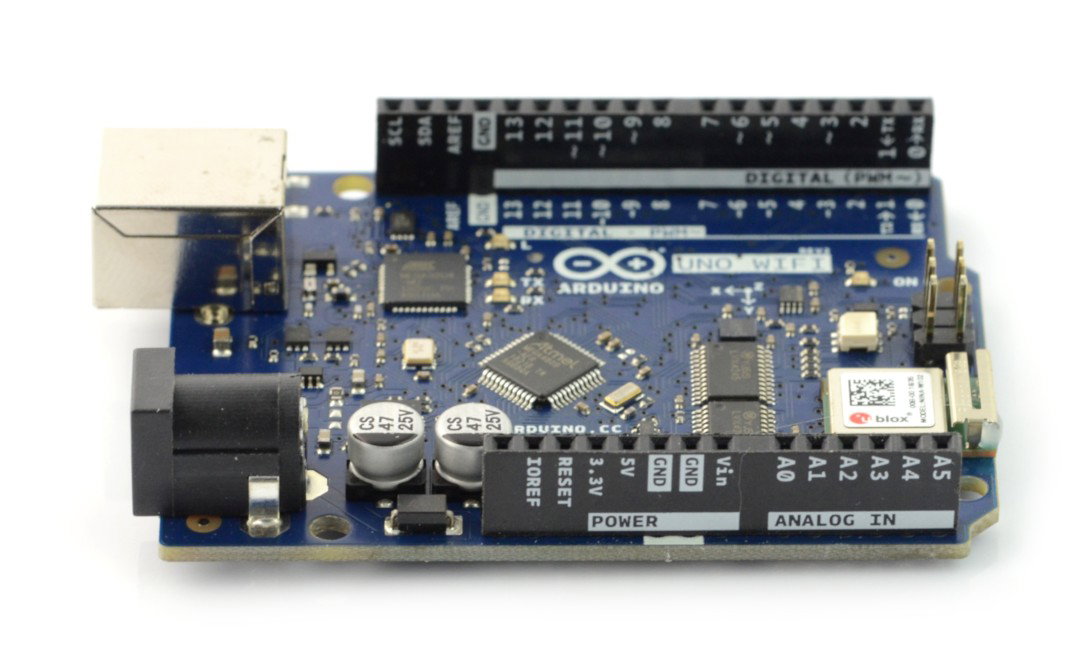

Arduino Uno WiFi Rev2 - ABX00021.
|
První běh Pro snazší zahájení práce s modulem doporučujeme výukový program, který se týká instalace a prvního spuštění prostředí Arduino. |
Specifikace
- Napájecí napětí: 5 V až 12 V
- Mikrokontrolér: ATmega4809
- Maximální taktovací frekvence: 20 MHz
- Paměť SRAM: 6 kB
- Flash paměť: 48 kB (5 kB je vyhrazeno pro bootloader)
- Paměť EEPROM: 256 B.
- WiFi modul U-blok W102:
- I / O porty: 14
- PWM výstupy: 5
- Počet analogových vstupů: 6 (kanály A / C převodníku s rozlišením 10 bitů)
- Sériová rozhraní: UART, SPI, I2C
- Externí přerušení
- Připojená LED na kolíku 25
- USB A zásuvka pro programování
- Konektor DC 5,5 x 2,1 mm pro napájení
- Rozměry: 69 x 53 x 14 mm
- Hmotnost: 25 g
