Arduino Mega 2560 Rev3 - A000067

Index: ARD-01062 EAN: 7630049200067

Arduino® Mega 2560 R3 - oblíbený modul s mikrokontrolérem AVR ATmega2560. Má 256 kB paměti Flash, 8 kB paměti RAM, 54 digitálních vstupů / výstupů, z nichž 15 lze použít jako kanály PWM, 16 analogových vstupů a populární komunikační rozhraní.

Arduino Mega 2560 Rev3 - A000067
1 263,00 Kč
1 043,80 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Arduino

Popis produktu: Arduino Mega 2560 Rev3 - A000067

Arduino Mega je jednou z nejbohatších verzí. Deska obsahuje mikrokontrolér ATmega2560 , který je vybaven 54 digitálními vstupy / výstupy , z nichž 15 lze použít jako PWM výstupy (např. Pro řízení motoru) a 16 analogových vstupů . Systém je taktován hodinovým signálem 16 MHz , má 256 kB paměti Flash a 8 kB paměti SRAM.

První běh

Abychom vám pomohli začít s modulem, připravili jsme návod, který pokrývá instalaci a první spuštění prostředí Arduino.

Předmětem prodeje je původní produkt Arduino, Botland je oficiálním distributorem této společnosti .

Hlavní vlastnosti Arduino Mega 2560 Rev3

Níže jsou uvedeny některé funkce, které odlišují moduly Arduino od ostatních programovatelných desek.

název Popis
Je nainstalován bootloader Díky nainstalovanému zavaděči potřebujete k programování zařízení pouze vhodný kabel USB a software z webu výrobce .
Arduino štít
Distribuce konektorů umožňuje instalaci speciálních krytů, Arduino štít .
Digitální výstupy 56 digitálních vstupů / výstupů umožňuje mimo jiné ovládání LED, relé a čtení stavů tlačítek.
Účinnost proudu Maximální proudová účinnost jednoho vodiče je 40 mA.
PWM výstupy 15 PWM výstupů umožňuje například ovládat motory a regulovat jas LED diod.
Analogové vstupy 16 vstupů vestavěného převodníku analogově-digitální s rozlišením 10bitových podporuje mimo jiné snímače s analogovým výstupem.
sériová komunikace Zařízení podporuje populární komunikační rozhraní, včetně: UART, I2C a SPI.
Speciální funkce Některé piny mají speciální funkce, jejichž stručný popis je k dispozici v našem průvodci .
Integrovaná paměť
Čip Atmega2560 je taktován signálem 16 MHz, má 256 kB paměti Flash, 4 kB paměti EEPROM a 8 kB paměti SRAM.
Napájecí DC konektor K napájení Arduina lze použít jakýkoli napájecí zdroj s napětím od 7 V do 12 V s konektorem DC 5,5 x 2,1 mm.
Napájení USB portu Desku lze napájet z počítače pomocí kabelu USB, přičemž je třeba mít na paměti, že maximální proudová účinnost portu USB je 500 mA. Arduino má systém, který chrání zásuvku proti zkratům a toku příliš vysokého proudu.
ICSP konektor Modul má piny ICSP pro připojení externího programátoru AVR .
Připnout IOREF Pin IOREF umožňuje přímý přístup k napětí, se kterým pracují I / O výstupy.
Vestavěná LED Připojená LED na pinu 13 umožňuje ladění jednoduchých programů.
Výstup 3,3 V
Integrovaný regulátor napětí umožňuje napájet externí zařízení s napětím 3,3 V se spotřebou proudu až 50 mA.

Arduino Mega 2560 Rev3 - moduł arduino, platforma avr, atmega,

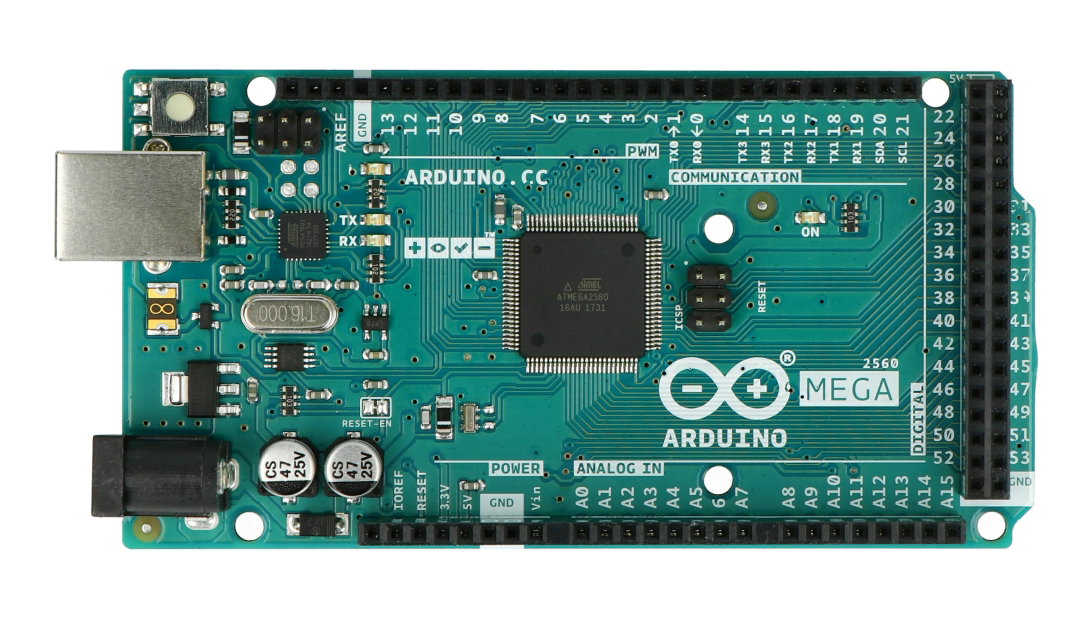

Distribuce prvků na desce Arduino Mega 2560 - v nejnovější verzi desky je tlačítko Reset umístěno vedle USB zásuvky. Arduino Mega 2560 (schematické).

Specifikace Arduino Mega

  • Napájecí napětí: 7 V až 12 V
  • Mikrokontrolér: ATmega 2560
    • Maximální taktovací frekvence: 16 MHz
    • Paměť SRAM: 8 kB
    • Flash paměť: 256 KB (8 KB je vyhrazeno pro bootloader)
    • Paměť EEPROM: 4 kB
  • I / O piny: 54
  • Kanály PWM: 15
  • Počet analogových vstupů: 16 (kanály A / C převodníku s rozlišením 10 bitů)
  • Sériová rozhraní: 4xUART, SPI, I2C
  • Externí přerušení
  • Připojeno vedeno ke pinu 13
  • USB A zásuvka pro programování
  • Konektor DC 5,5 x 2,1 mm pro napájení

Arduino Mega 2560 Rev3 - A000067

Vývojová deska Arduino MEGA je rozhodně zajímavým návrhem, zejména pro uživatele, kteří již Arduino UNO znají, ale potřebují platformu pro provozování velmi složitého a náročného projektu. Integrovaný mikrokontrolér Atmega 2560 je vybaven 16 analogovými vstupy a 54 programovatelnými digitálními vstupy / výstupy pro periferní zařízení a tlačítka. Čtyři sériové porty rozšiřují možnosti komunikace s externím zařízením a umožňují rychlejší výměnu dat. Integrovaná LED dioda spojená s digitálním pinem č. 13 umožňuje rychlé ověření správného fungování programu načteného do paměti mikrokontroléru.

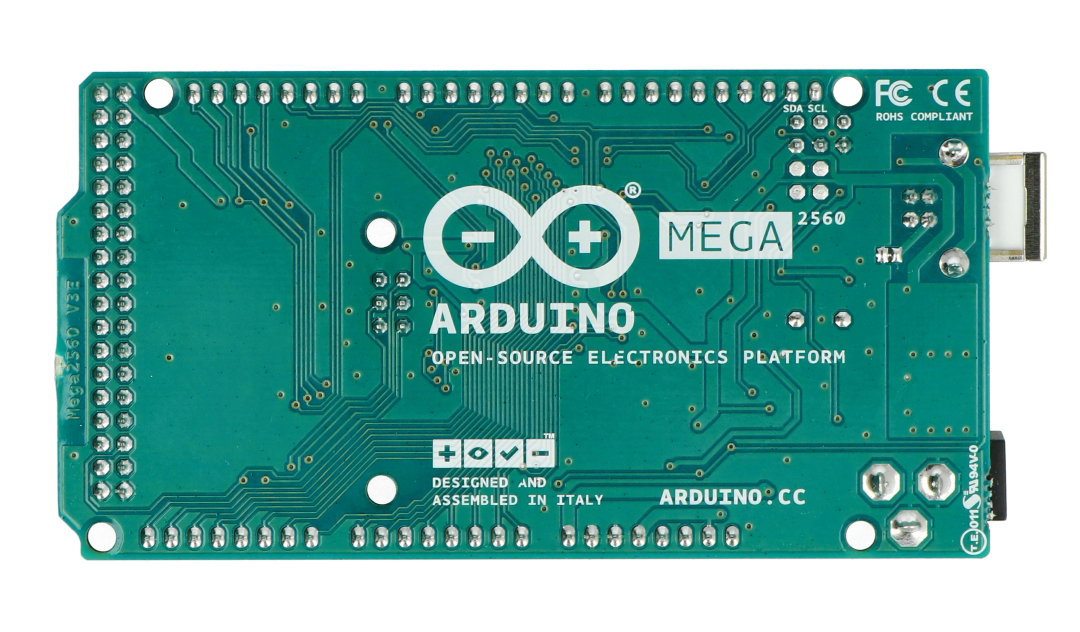

Arduino Mega 2560 Rev3 Arduino Mega 2560 Rev3.

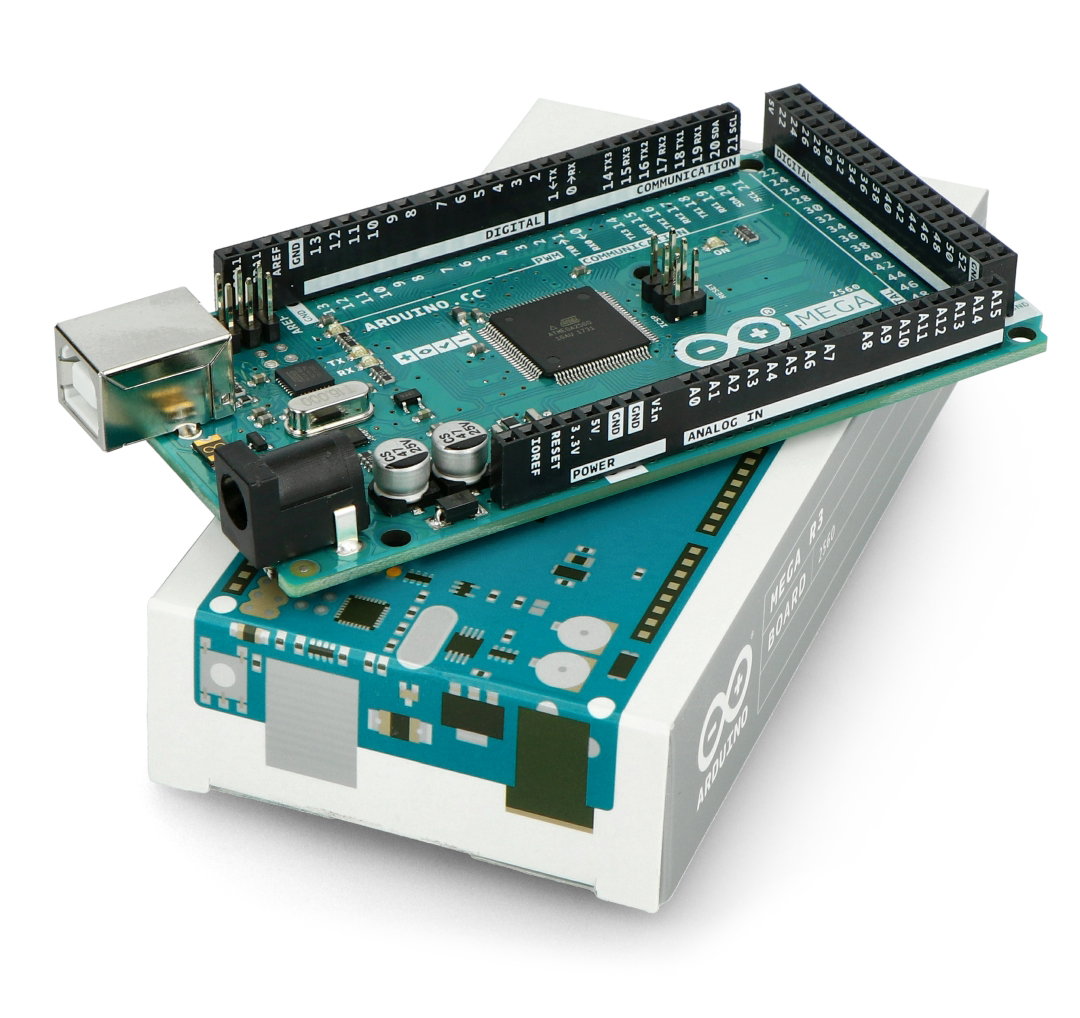

Arduino Mega - jedna z nejbohatších verzí.

Arduino Mega - jedna z nejbohatších verzí.

Arduino MEGA - megakapacitní kombajn pro každého nadšence pro kutily

Vývojová deska Arduino MEGA byla navržena speciálně pro složité konstrukce zařízení, které vyžadují velké množství analogových a digitálních vstupů a výstupů a také velké množství paměti RAM. Pomocí desky Arduino MEGA můžeme stavět projekty jako např pokročilé multifunkční roboty, 3D tiskárny s více motory, polyfonní zvukové syntezátory a řídicí centrum automatizace budov. Standard vstupů a výstupů je navíc kompatibilní s ostatními deskami Arduino (a jejich licenčními klony), takže uživatel může snadno rozšířit škálu možností, které modul Arduino MEGA nabízí.

Napětí z 7,0 V
Napětí dolů 12.0V
Výstupní napětí z 5,0 V
Výstupní napětí do 5,0 V
Jmenovité výstupní napětí 5,0 V
UC - mikrokontrolér ATmega2560
UC - jádro 8bitový AVR
UC - EEPROM paměť 4 kB
UC - Flash paměť 256 kB
UC - RAM paměť 8 kB
UC - Počet jader 1. Jedno jádro
UC - digitální piny 54
UC - analogový vstup 16
UC - načasování 16 MHz
Převodník UC - AC 10-bit
Kanály UC - PWM 15
UC - USB rozhraní USB B.
Rozhraní UC - I2C Ano
Rozhraní UC - UART Ano
Rozhraní UC - SPI Ano
Šířka balení 6 cm
Výška balení 11.5 cm
Hloubka balení 0.23 cm
Váha balení 0.065 kg
