Arduino Micro - A000053

Index: ARD-01481 EAN: 7630049200159

Modul založený na Arduino® Leonardo s mikrokontrolérem AVR Atmega32U4 se vyznačuje malou velikostí. Má 32 KB Flash paměti, 2,5 KB RAM, 20 digitálních vstupů / výstupů, z nichž 7 lze použít jako kanály PWM a 12 jako analogové vstupy a populární komunikační rozhraní.

Arduino Micro - A000053
648,00 Kč
535,54 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Arduino

Předmětem prodeje je originální produkt Arduino, Botland je oficiálním distributorem této společnosti .

Popis produktu: Arduino Micro - A000053

Arduino Micro je populární verze Leonardo v menším rozměru: 48 x 18 mm. Deska obsahuje mikrokontrolér ATmega32u4 vybavený 20 digitálními vstupy / výstupy, z nichž 7 lze použít jako PWM výstupy (např. Pro řízení motoru) a 12 jako analogové vstupy. Systém je taktován hodinovým signálem 16 MHz, má 32 kB paměti Flash a 2,5 KB paměti SRAM.

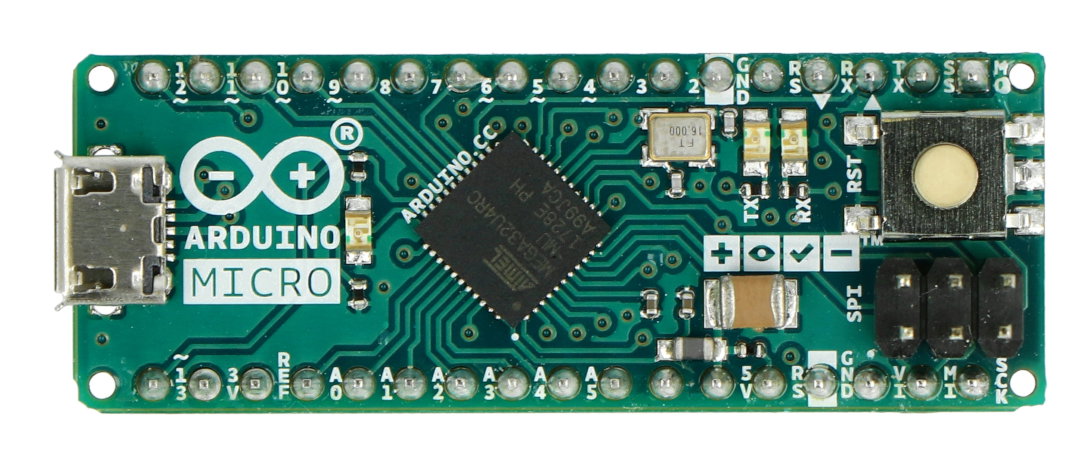

Moduł Arduino micro - platforma Atmega32u4 Mikro modul Arduino - platforma Atmega32u4.

Tato verze se vyznačuje malým rozměrem: 48 x 18 mm. Na spodní straně desky má pájené konektory.

Hlavní vlastnosti Arduino Micro

Níže jsou uvedeny některé funkce, které odlišují moduly Arduino od ostatních programovatelných desek.

název Popis
Je nainstalován bootloader Díky nainstalovanému zavaděči potřebujete k programování zařízení pouze vhodný kabel microUSB a software z webu výrobce .
Malá velikost
Tato verze se vyznačuje malým rozměrem: 48 x 18 mm. Na spodní straně desky má pájené konektory.
Digitální výstupy
20 digitálních vstupů / výstupů umožňuje mimo jiné ovládání LED, relé a čtení stavů tlačítek.
Účinnost proudu Maximální proudová účinnost jednoho vodiče je 40 mA.
PWM výstupy
7 PWM výstupů umožňuje například ovládat motory a jas LED diod.
Analogové vstupy
12 vstupů vestavěného analogově-digitálního převodníku s rozlišením 10 bitů podporuje mimo jiné snímače s analogovým výstupem.
sériová komunikace Zařízení podporuje populární komunikační rozhraní, včetně: UART, I2C, SPI a USB.
Speciální funkce Některé piny mají speciální funkce, jejichž stručný popis je k dispozici v našem průvodci .
Integrovaná paměť
Čip Atmega32u4 je taktován signálem 16 MHz, má 32 kB paměti Flash, 1 kB EEPROM a 2,5 KB paměti SRAM.
Napájení pinem VIN K napájení Arduina lze použít jakýkoli napájecí zdroj s napětím od 7 V do 12 V, který by měl být připojen k pinům VIN (+) a GND.
Napájení USB portu Desku lze napájet z počítače pomocí kabelu microUSB, přičemž je třeba mít na paměti, že maximální proudová účinnost portu USB je 500 mA. Arduino má systém, který chrání zásuvku proti zkratům a toku příliš vysokého proudu.
ICSP konektor Modul má piny ICSP pro připojení externího programátoru AVR .
Vestavěná LED Připojená LED na pinu 13 umožňuje ladění jednoduchých programů.
Výstup 3,3 V
Vestavěný regulátor napětí umožňuje napájení externích zařízení s napětím 3,3 V se spotřebou proudu až 50 mA.

První běh

Abychom vám pomohli začít s modulem, připravili jsme návod, který pokrývá instalaci a první spuštění prostředí Arduino.

Moduł Arduino micro schemat wyprowadzeń- platforma Atmega32u4

Schéma pinu mikro modulu Arduino.

Specifikace modulu Arduino Micro

  • Napájecí napětí: 7 V až 12 V
  • Mikrokontrolér: ATmega32u4
    • Maximální taktovací frekvence: 16 MHz
    • Paměť SRAM: 2,5 kB
    • Flash paměť: 32 KB (4 KB jsou vyhrazeny pro bootloader)
    • Paměť EEPROM: 1 kB
  • I / O piny: 20
  • Kanály PWM: 7
  • Počet analogových vstupů: 12 (kanály A / C převodníku s rozlišením 10 bitů)
  • MicroUSB zásuvka pro programování
  • Sériová rozhraní: UART, SPI, I2C
  • Externí přerušení
  • Rozměry: 48 x 18 mm
Napětí z 5,0 V
Napětí dolů 5,0 V
Výstupní napětí z 5,0 V
Výstupní napětí do 5,0 V
Jmenovité výstupní napětí 5,0 V
UC - mikrokontrolér Atmega32U4
UC - jádro 8bitový AVR
UC - EEPROM paměť 1 kB
UC - Flash paměť 32 kB
UC - RAM paměť 2,5 kB
UC - Počet jader 1. Jedno jádro
UC - digitální piny dvacet
UC - analogový vstup 12
UC - načasování 16 MHz
Převodník UC - AC 10-bit
Kanály UC - PWM 7
UC - USB rozhraní microUSB
Rozhraní UC - I2C Ano
Rozhraní UC - UART Ano
Rozhraní UC - SPI Ano
Šířka balení 6 cm
Výška balení 2.5 cm
Hloubka balení 8.5 cm
Váha balení 0.02 kg
