Popis produktu: Arduino Uno R4 WiFi - ABX00087
Arduino Uno R4 WiFi - originální modul Arduino Uno s účinným 32bitovým mikrokontrolérem Renesas RA4M1 ARM Cortex M4 . Deska je vybavena 256 kB paměti Flash a 32 kB paměti SRAM, 14 digitálními vstupy/výstupy , včetně 6 PWM, 6 ADC a 1 12bitového DAC. Má oblíbená komunikační rozhraní jako SPI, I2C, UART a CAN. Pracuje s napětím 5V. Komunikaci WiFi a Bluetooth má na starosti čip ESP32-S3-Mini . Uno R4 WiFi má matici 12x8 (96) adresovaných červených LED diod a konektor Qwiic .
Arduino Uno R4 je k dispozici ve dvou verzích: WiFi a Minima - zkontrolujte, čím se tyto dvě desky liší !

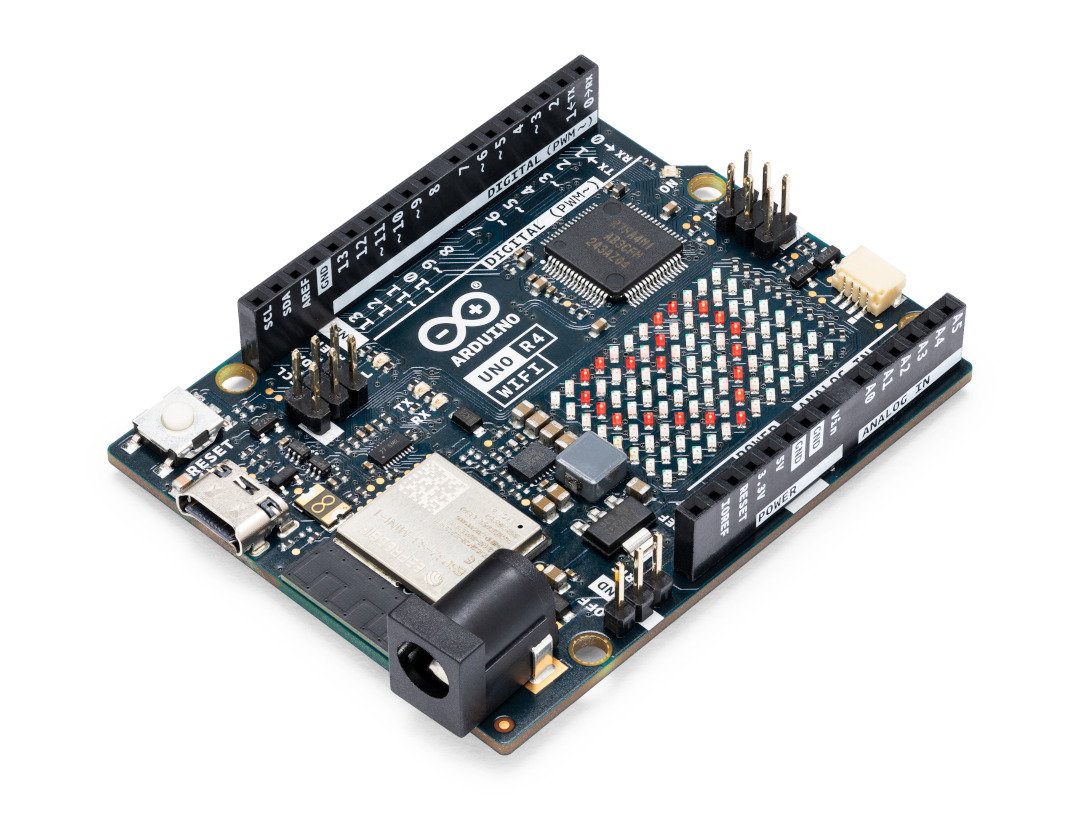

Arduino Uno R4 WiFi - ABX00087.
Arduino Uno R4 WiFi je vybaveno maticí 96 červených LED diod.Hlavní vlastnosti původních modulů Arduino Uno R4
- Hardwarová zpětná kompatibilita - Arduino Uno R4 má stejné pinout a logické napětí (5 V) jako Arduino Uno R3 . To znamená, že všechny překryvy a designy lze snadno přenést do nové verze desky.
- Nové komponenty na desce – Verze Uno R4 má několik nových komponent na desce, jako je 12bitový digitálně-analogový převodník (DAC), CAN BUS, OP AMP a ladicí port SWD. Díky nim můžete výrazně rozšířit funkčnost svých projektů.
- Více paměti a rychlejší procesor – Zvýšená paměť (16x) a frekvence procesoru (3x) umožňují provádět přesnější výpočty a zpracovávat složitější projekty.
- HID over USB-C – Arduino Uno R4 umožňuje simulovat myš a klávesnici přes USB Type-C. Tato funkce umožňuje vytvořit zajímavé uživatelské rozhraní s minimálním úsilím.
- Vysoký rozsah napájecího napětí - desku Uno R4 lze napájet napětím až 24 V. Obvod byl vybaven řadou ochran pro minimalizaci rizika poškození desky nebo PC nesprávným zapojením vodičů uživatelem . Mikrokontrolér RA4M1 je také vybaven nadproudovou ochranou.
- Podpora kapacitního dotyku – mikrokontrolér RA4M1 použitý v Arduino Uno R4 nativně podporuje kapacitní dotyk.
Co odlišuje Arduino Uno R4 WiFi?
- Bezdrátová komunikace WiFi a Bluetooth - Uno R4 WiFi je vybaven koprocesorem ESP32-S3-Mini, který umožňuje vytvářet projekty IoT díky bezdrátové komunikaci WiFi a Bluetooth.
- Matice 12x8 LED - na desce je matice 12x8 jasně červených LED (celkem 96 bodů). Jedná se o perfektní funkcionalitu pro kreativní projekty využívající animace nebo pro vykreslování dat senzorů bez potřeby dalších komponent.
- Qwiic konektor – Arduino Uno R4 WiFi má vestavěnou Qwiic I2C zásuvku, což umožňuje rychle a jednoduše připojit I2C moduly vybavené stejným konektorem k desce, bez nutnosti pájení.
- Diagnostika chyb v reálném čase - deska je vybavena mechanismem "zachycování chyb", který detekuje operace, které mohou způsobit její selhání, např. dělení nulou. Když je detekována chyba, deska vytiskne na sériovém monitoru podrobné vysvětlení chyby a jejích příčin.

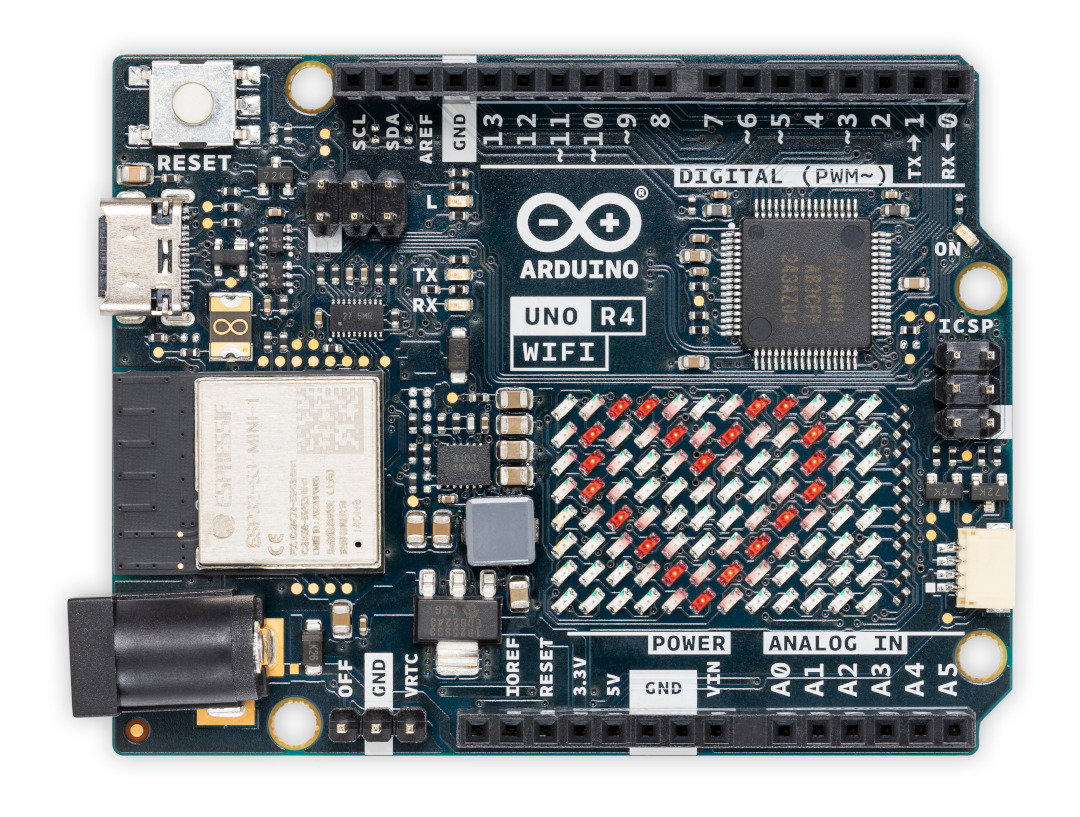

Arduino Uno R4 WiFi s čipem ESP32-S3.
Na desce je konektor Qwiic.Zapoj a hraj
Deska Arduino Uno R4 WiFi je vybavena konektorem Qwiic, který umožňuje připojit jeden nebo více dostupných modulů ze širokého ekosystému Qwiic. Po použití příslušného adaptéru je možné připojit i moduly jiných ekosystémů, jako je Grove .
V kombinaci se známým ekosystémem štítů Arduino Uno se Uno R4 WiFi stává velmi všestrannou platformou pro vytváření projektů bez potřeby prkénka nebo pájení.
| Specifikace a srovnání Arduino Uno R4 WiFi a Arduino Uno R4 Minima | ||
|---|---|---|
|
 |
|
| Modelka | Arduino Uno R4 WiFi | Arduino Uno R4 Minima |
| Mikrokontrolér | ||
| Paměť |
|
256 KB Flash / 32 KB SRAM |
| Logické napětí | ||
| Proudová účinnost I/O pinů | ||
| vstupní napětí | ||
| Časování hodin |
|
48 MHz |
| programovací port | ||
| WiFi/Bluetooth | ESP32-S3-Mini | nedostatek |
| LED matice | 12x8 (96 červených LED) | nedostatek |
| Přídavné konektory |
|
nedostatek |
| digitální piny | ||
| PWM | ||
| ADC | ||
| DÁT | ||
| SPÍ | ||
| I2C | ||
| UMĚT | ||
| Rozměry | ||
