Popis produktu: Arduino Giga R1 WiFi - ABX00063
Arduino Giga R1 WiFi je určeno pro ambiciózní výrobce, kteří pro své projekty hledají efektivní desku s bezdrátovou komunikací . Bude fungovat s hráči, umělci, skladateli, strojovým učením (Machine Learning), počítačovým viděním (Computer Vision), hrami, robotikou a mnoha dalšími. Deska je založena na dvoujádrovém, 32bitovém mikrokontroléru STM32H747XI (ARM Cotex M7 480 MHz a ARM Cortex M4 240 MHz), který umožňuje spouštět kódy MicroPython a Arduino současně. Bezdrátová komunikace je možná díky čipu Murata 1DX, který umožňuje WiFi / Bluetooth komunikaci. Díky němu je možné desku připojit k Arduino IoT Cloudu a na dálku projekt ovládat a monitorovat. Spojení je šifrováno pomocí čipu ATECC608A.
Arduino Giga R1 WiFi.

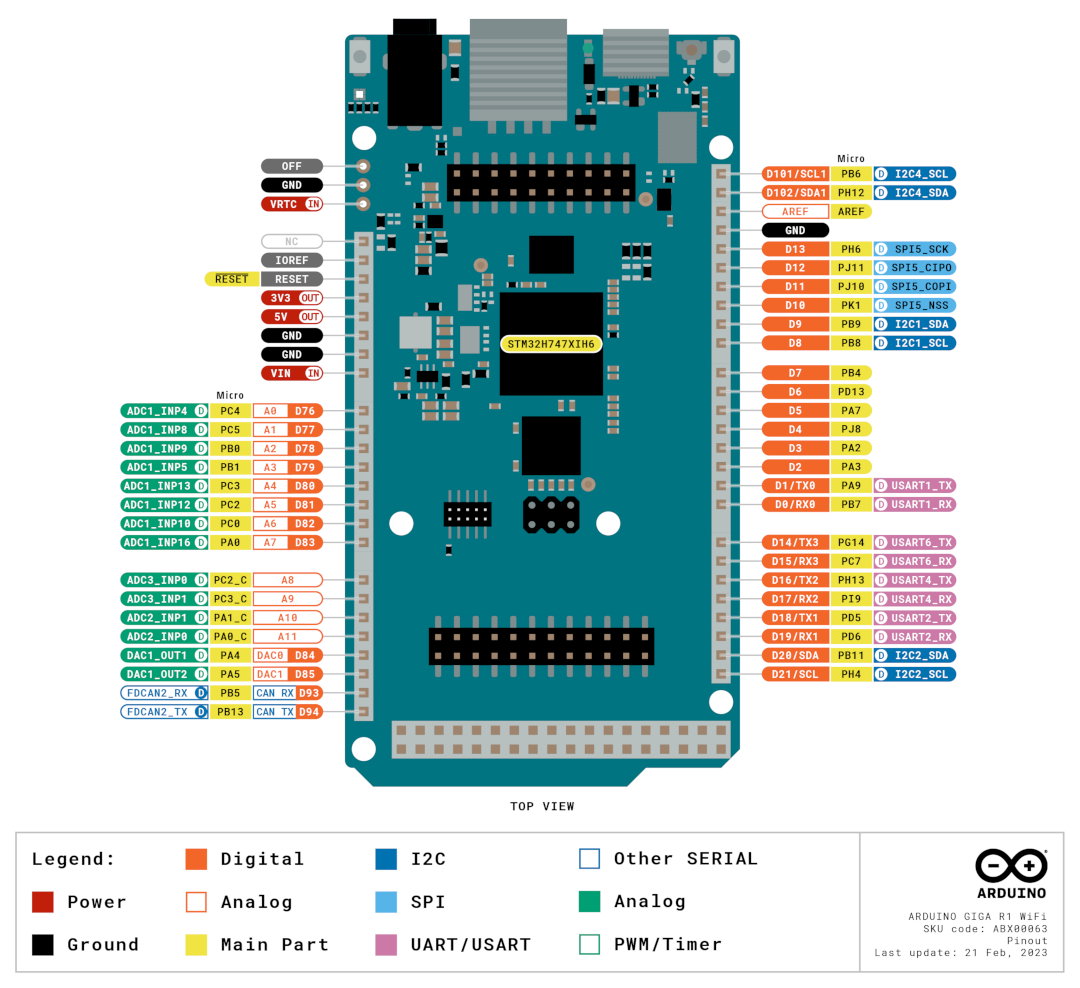

Piny Arduino Giga.Piny Arduino Giga
Arduino Giga má stejné rozložení pinů jako populární Arduino Mega a Arduino Due . Je vybaven 4 porty UART (hardwarové sériové porty), 3 porty I2C, 2 porty SPI a 1 portem FDSCAN. Arduino Giga WiFi je kompatibilní se štíty pro Arduino Mega / Due (nezapomeňte, že pracuje s napětím 3,3 V!) , Bylo také přidáno několik GPIO, což dává celkem 76 pinů. Na desce je také VRTC konektor pro připojení RTC baterie.
Konektory Arduino Giga
Giga R1 WiFi má další konektory, které usnadní tvorbu projektů bez dalšího vybavení. Deska je vybavena:
- Konektor USB typu A: pro připojení USB klíčenek, jiných velkokapacitních paměťových zařízení a HID zařízení, jako je klávesnice nebo myš.
- 3,5mm jack: Připojuje se k DAC0, DAC1 a A7.
- Konektor USB Type-C: pro napájení a programování desky a také pro simulaci zařízení HID, jako je myš nebo klávesnice.
- JTAG konektor, 2 x 5 pin, rozteč 1,27 mm.
- 20pinový konektor pro připojení kamery Arducam.
Hlavní vlastnosti Arduino Giga R1 WiFi
- Cheat sheet - krátká dokumentace zpracovaná výrobcem s popisem nejdůležitějších funkcí desky.
- Pokročilé ADC/DAC – zjistěte více o funkcích ADC/DAC v příručce .
- Dvoujádrový mikrokontrolér - deska využívá dvoujádrový mikrokontrolér STM32H747XI, který lze programovat samostatně (M4 / M7). Můžete například spouštět kód MicroPython a Arduino současně a komunikovat přes RPC.
- Bezdrátová komunikace - deska je vybavena systémem Murata LBEE5KL1DX-883 pro WiFi / Bluetooth komunikaci.
- MicroPython – Arduino Giga R1 WiFi podporuje MicroPython, který lze nastavit během několika minut.
- USB - deska je vybavena konektorem USB typu C pro komunikaci / napájení / programování a konektorem USB typu A pro připojení USB zařízení (klávesnice, velkokapacitní úložiště).
- Podpora fotoaparátu – zkontrolujte, jak připojit fotoaparát pomocí vyhrazeného konektoru .

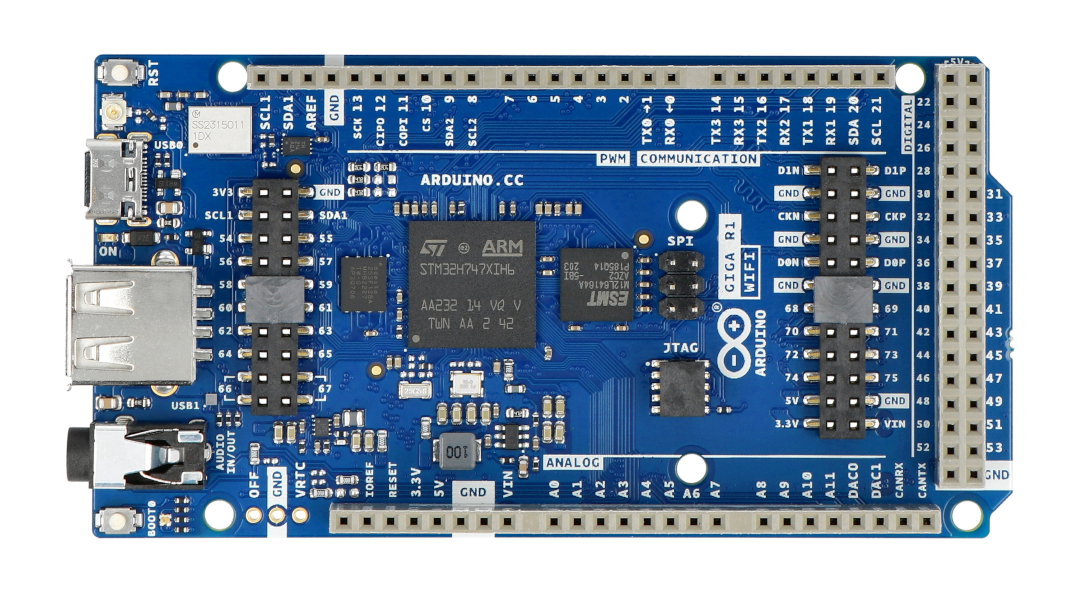

Arduino Giga R1 WiFi - ABX00063.

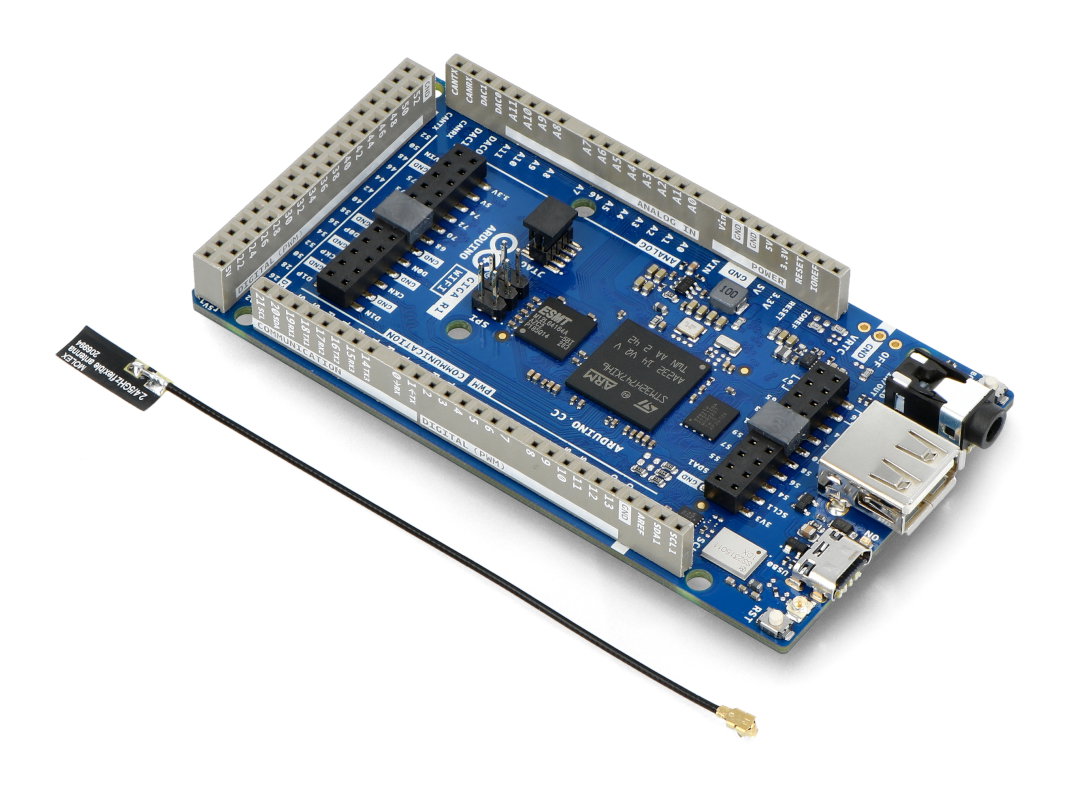

Arduino Giga WiFi s anténou součástí sady.Arduino Giga R1 WiFi specifikace
- Mikrokontrolér: STM32H747XI Dual Cortex Cortex M7 + M4 32-bit
- Bezdrátová komunikace: Murata 1DX duální WiFi 802.11 b/g/n 65 Mb/s a Bluetooth
- Ochranný čip: ATECC608A-MAHDA-T
- USB:
- USB typ C: programování / HID
- USB typu A: Host (povoleno s PA_15)
- Vedení:
- digitální vstupy/výstupy: 75
- analogové piny: 12
- DAC: 2 (DAC0 / DAC1)
- Počet pinů PWM: 12
- ostatní: VRT a OFF
- Rozhraní:
- UART: 4
- I2C: 3
- SPI: 2
- CAN: ano (vyžaduje externí transceiver)
- Konektory:
- Kamera: I2C + D54-D64
- displej: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
- zvuk: DAC0, DAC1, A7
- Napájení:
- provozní napětí: 3,3V
- vstupní napětí (VIN): 6 V až 24 V
- proudová kapacita I/O pinů: 8 mA
- Načasování:
- Cortex M7: 480 MHz
- Cortex M4: 240 MHz
- Flash paměť: 2 MB
- RAM: 1 MB
- Rozměry: 101 x 53 mm
