Programátor / debugger STM8 / STM32 kompatibilní s ST-LINK / V2 mini - Waveshare 10053

Index: WSR-04481 EAN: 5904422332846

Zařízení sloužící jako programátor a debugger pro moduly STM8 a STM32. Funguje s napětím 3,3 V a 5 V, volitelným propojkou.

Programátor / debugger STM8 / STM32 kompatibilní s ST-LINK / V2 mini - Waveshare 10053
242,00 Kč
200,00 Kč bez DPH.
Doručení 10 ks naplánováno na 2024-06-21
Čekání na doručení
30 dní na vrácení zboží
Výrobce: Waveshare

Popis produktu: Programátor / debugger STM8 / STM32 kompatibilní s ST-LINK / V2 mini

Zařízení sloužící jako programátor a debugger pro moduly STM8 a STM32. Funguje s napětím 3,3 V a 5 V, volitelným propojkou. Má vestavěnou pojistku 500 mA, která zabraňuje poškození naprogramovaných modulů.

Propojení s PC

Pro připojení k počítači přes USB rozhraní je nutné nainstalovat ovladače, které jsou k dispozici pro Windows 7, Vista a XP. V současné době výrobce neposkytuje software pro Windows 8 a 10.

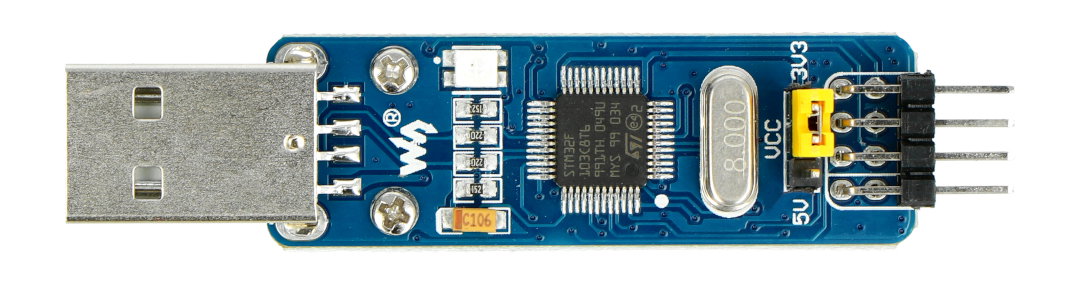

Programator STM8 / STM32.

Programátor STM8 / STM32.

Spojení s STM8

Spojení s mikrokontroléry STM8 probíhá přes rozhraní SWIM

Pin debuggeru Pin modulu Popis
VCC MCU VCC Napájení modulu.
SWM MCU PLAVKY PIN SWIM rozhraní.
GND GND Hmotnost systému.
RST RESET MCU Resetovat.

Spojení s STM32

Spojení s mikrokontroléry STM32 probíhá přes rozhraní SWD

Pin debuggeru Pin modulu Popis
VCC MCU VCC Napájení modulu.
SWDIO MCU SWDIO Pin SWD rozhraní.
GND GND Hmotnost systému.
SWCLK MCU SWCLK SWD hodinová linka.
Programátor s připojeným kabelem

Modul s připojeným 4pinovým kabelem.

Specifikace programátoru

  • Programátor / debugger pro moduly STM8 a STM32
  • Výstupní napětí 3,3 V a 5 V se volí propojkou
  • Připojení k počítači přes USB
  • Programátor umožňuje přístup k Flash ROM, EEPROM, AFR atd.
  • Debugger podporuje funkce krok za krokem, zarážky, prohlížení proměnných a registrů atd.
  • Možnost aktualizace firmwaru
  • Podporovaný software:
    • ST-LINK Utility v2.0 +
    • STVD verze 4.2.1+
    • STVP verze 3.2.3+
    • IAR EWARM Revision v6.20 +
    • IAR EWSTM8 Revision v1.30 +
    • KEIL RVMDK Revize v4.21 +
    • ATOLLIC
    • ÚKOLY

Obsah sady

  • Programátor / debugger STM8 / STM32
  • 1x 4kolíkový kabel samice
  • Kabel USB A - USB A samec
Test 4
Šířka balení 6.5 cm
Výška balení 3 cm
Hloubka balení 11 cm
Váha balení 0.061 kg
