Popis produktu: Digitální senzor okolního světla - VEML7700 - I2C - úhlový - STEMMA QT / Qwiic - Adafruit 5378
Digitální senzor okolního světla od Adafruit . Byl založen na čipu VEML7700 , který mu umožňuje měřit v rozsahu od 0 lux do 120 klux . Na rozdíl od standardních senzorů detekuje světlo vstupující paralelně s povrchem desky plošných spojů. Má konektor STEMMA QT / Qwiic a pájecí plošky - alternativní způsob připojení.
Produkt je kompatibilní s Arduino a Raspberry Pi
Výrobce poskytuje podrobnou uživatelskou příručku . Najdete zde mimo jiné popis jednotlivých výstupů, ukázkové programové kódy a bezplatné knihovny.

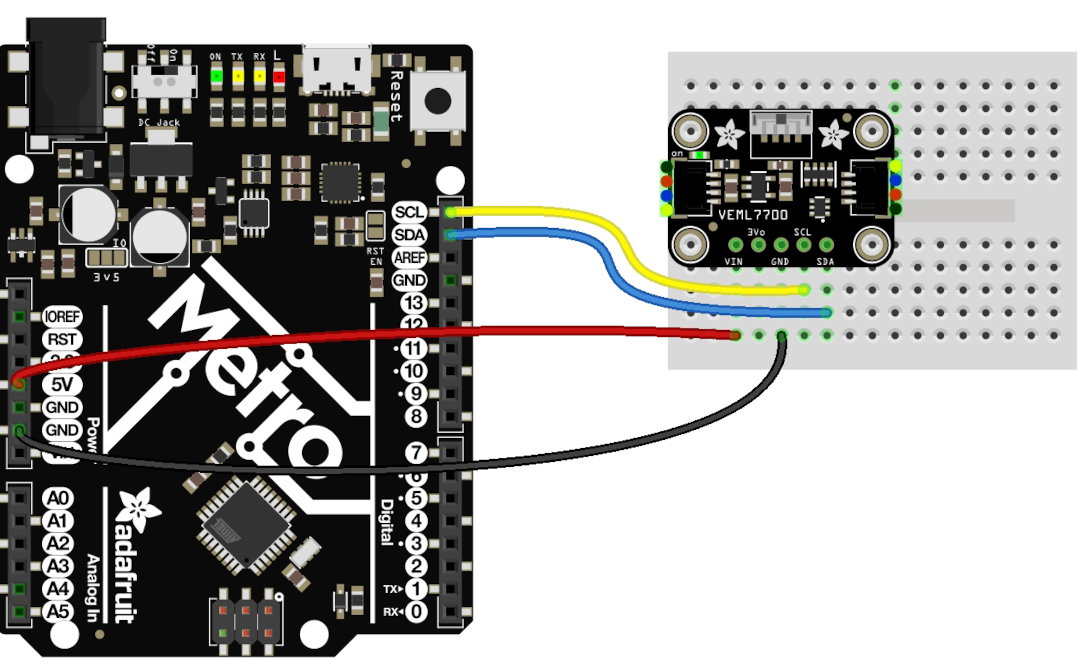

Příklad propojení modulu s deskou Metro. Kontaktní deska a Metro deska nejsou součástí sady - lze je zakoupit samostatně.
Popis pinů desky
Deska má dvě možnosti připojení - pomocí standardních pájecích plošek, ke kterým by měly být připájeny zlaté proužky obsažené v sadě, nebo pomocí konektorů STEMMA QT / Qwiic, které nevyžadují pájení.
- VIN - napájecí napětí od 2,7V do 5,5V
- GND - zem systému
- SDA - datová linka sběrnice I2C
- SCL - hodinová linka sběrnice I2C
- VOUT - analogový výstup.
Obsah sady
- Digitální senzor okolního světla - VEML7700 - I2C - úhlový - STEMMA QT / Qwiic - Adafruit 5378 - 1 kus
- 1x5 zlatý proužek - 2,54 mm rastr - 1 ks
Technická specifikace snímače
- Typ: Senzor okolního světla
- Vestavěný čip: VEML7700
- Typ: digitální
- Úhel měření: detekuje světlo vstupující rovnoběžně s povrchem desky
- Napájecí napětí: 3V až 5V
- Rozsah měření: 0 lux až 120 klx
- Rozlišení: 12-bit
- Komunikační rozhraní: I2C sběrnice
- Adresa rozhraní: 0x10
- Doba zisku a integrace: Softwarově nastavitelné
- Podporovaná vývojová prostředí: Arduino (C / C ++) a CircuitPython (Python 3)
- Konektory: STEMMA QT / Qwiic, pájecí plošky
- Rozsah provozních teplot: -25 °C až 85 °C
- Rozměry dlaždic: 25,5 x 17,7 x 4,6 mm
- Hmotnost: 1,9 g

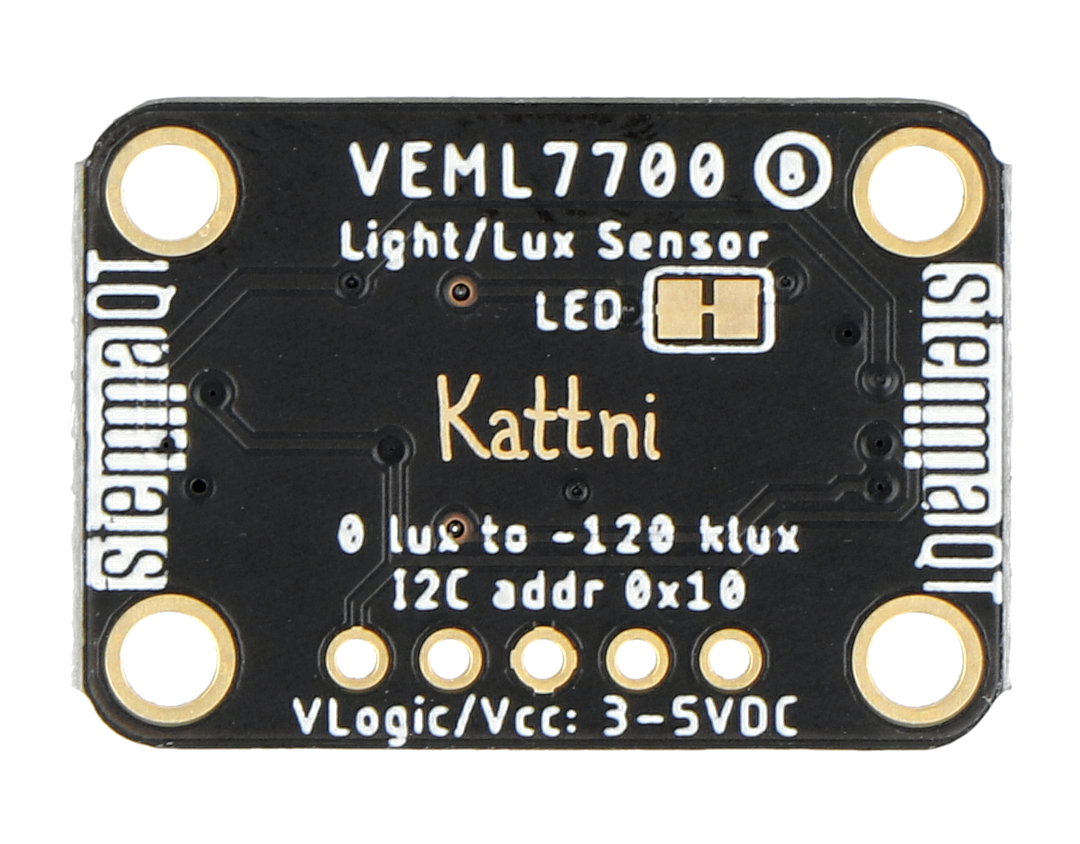

Detekční rozsah je od 0 lux do 120 klux.
