Popis produktu: All-In-One - chladicí ventilátor s chladičem - hliník - s PWM regulací - pro Raspberry Pi 4B - Waveshare 22913
All-In-One od Waveshare je produkt 2 v 1, který kombinuje chladič a ventilátor . Prvek je vyroben z vysoce kvalitního hliníku , který umožňuje efektivní odvod tepla z Raspberry Pi 4B. Ventilátor má nastavitelnou rychlost otáčení (pomocí PWM ), díky které si uživatel může nastavit rychlost otáčení lopatek podle individuální potřeby. Maximální počet otáček je přibližně 5500 ± 10 % ot./min .
Produkt kompatibilní s Raspberry Pi 4B!
Podívejte se také do uživatelské příručky výrobce. Najdete tam mimo jiné návod na sestavení prvků a ukázkový kód programu.
All-In-One - chladicí ventilátor s chladičem - hliník - s PWM regulací. Raspberry Pi 4B je nutné zakoupit samostatně.

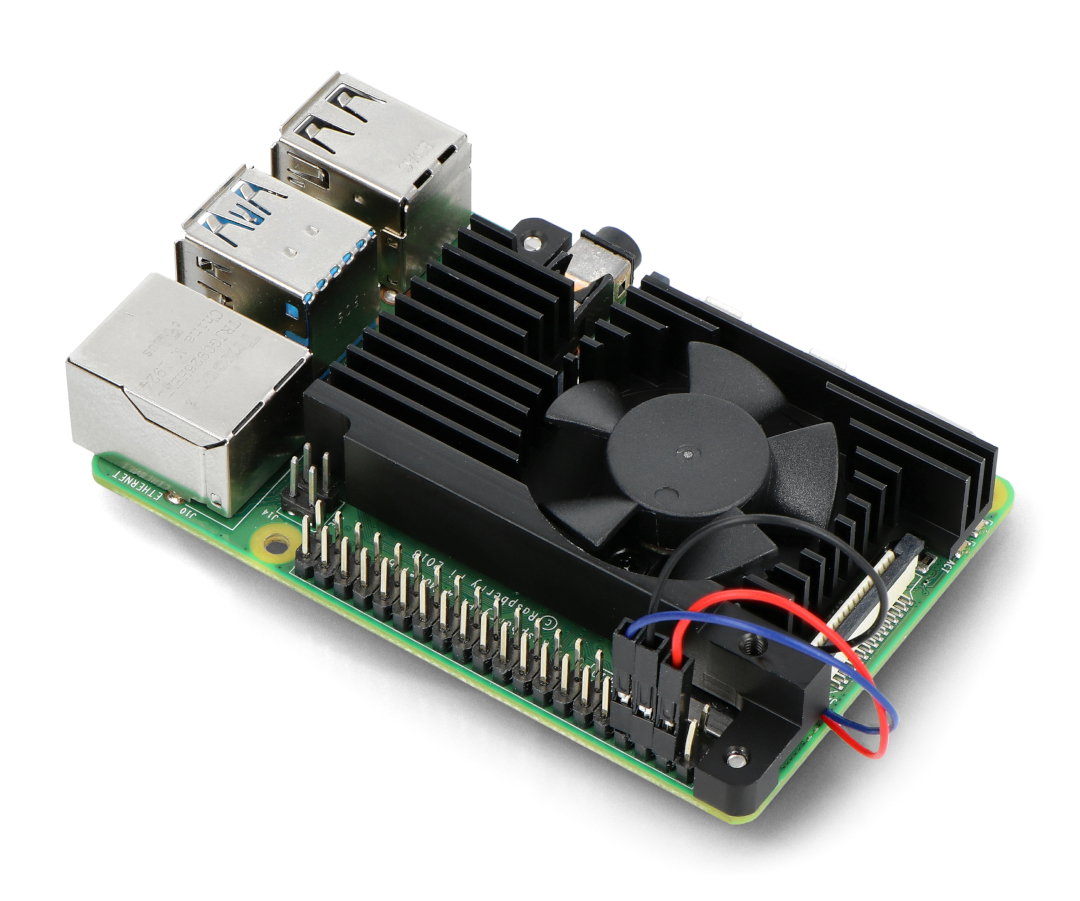

Propojení ventilátoru s Raspberry Pi.
Speciální funkce
- Verze 2v1 All-In-One umožňuje efektivnější odvod tepla
- Ultra tichý ventilátor a lehký chladič
- Design přizpůsobený Raspberry Pi 4B z hlediska roztečí montážních otvorů a GPIO pinů
- Možnost nastavení rychlosti otáčení pomocí PWM
- Kompatibilní s oficiální konfigurací systému
- Sada obsahuje také tepelně vodivé pásky
Popis pinu
Ventilátor má 3 vodiče v různých barvách, které by měly být připojeny k Raspberry Pi v souladu s následujícím:
- Modrý vodič - signál PWM - kolíky TXD / D12 / D18 *
- Červený vodič - 5 V - napájecí napětí
- Černý vodič - GND - uzemnění systému
*Při použití adaptéru ventilátoru je výchozí pin PWM D12 (GPIO12).
Technické specifikace
- Typ: ventilátor s chladičem
- Kompatibilní s: Raspberry Pi 4B verze 1 GB / 2 GB / 4 GB / 8 GB
- Napájecí napětí: 5 V DC (napájení z Raspberry Pi)
- Piny: 3x, včetně 1x PWM pro regulaci otáček
- Délka drátu: 80 ± 10 mm
- Jmenovitý výkon: 0,3W (5V / 0,06±0,02A)
- Maximální otáčky: 5500 ± 10 % ot./min
- Černá barva
- Rozměry: 64 x 43 mm
Obsah sady
- All-In-One - chladicí ventilátor s chladičem - hliník
- Tepelně vodivé pásky
- Montážní šrouby M2,5 x 6 mm - 2 kusy

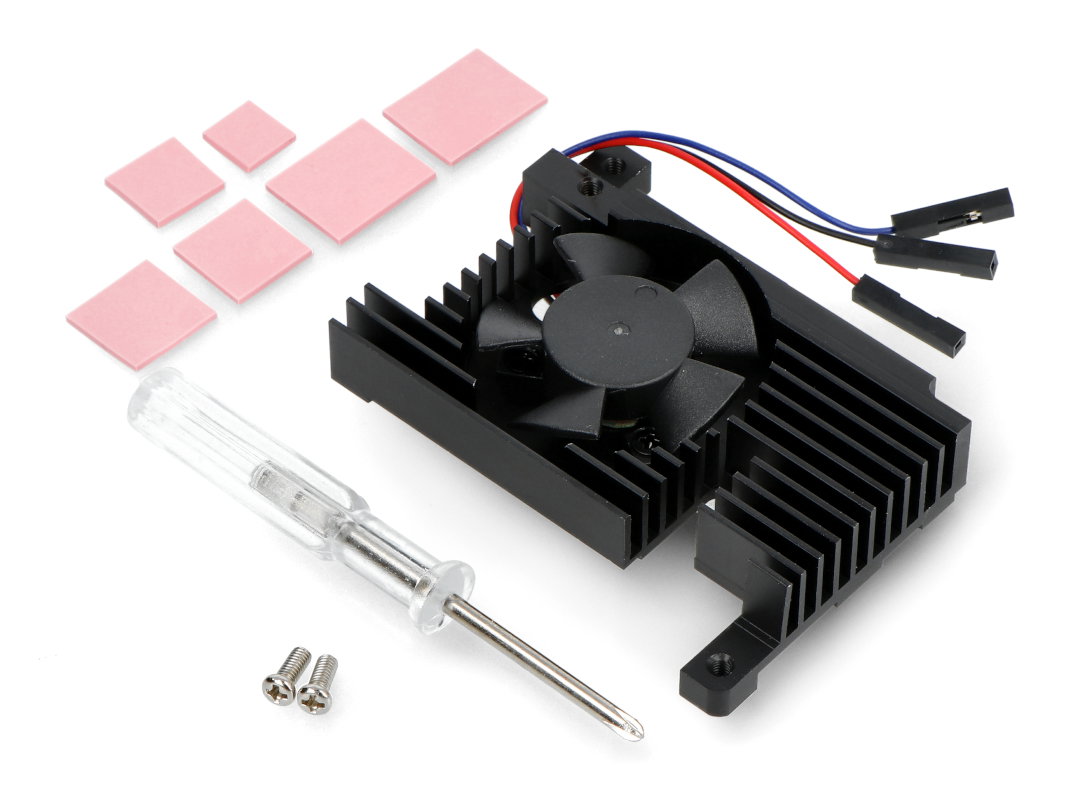

Komponenty obsažené v sadě.
