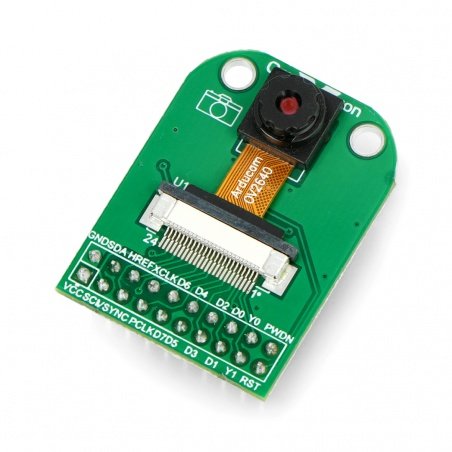

ArduCam OV2640 2MPx 1600x1200px 60fps kamerový modul

Index: ACM-06562 EAN: 5904422375140

Modul s 2 MPx fotoaparátem s rozlišením 1600 x 1200 pixelů a rychlostí až 60 fps. Umožňuje vám pořizovat fotografie a nahrávat video soubory. Zařízení pracuje s napětím 3,3 V a 5 V, komunikuje přes paralelní rozhraní, má citlivost 0,6 V / (lux * s), zorný úhel 25 °, objektiv 1/4 ''.

ArduCam OV2640 2MPx 1600x1200px 60fps kamerový modul
333,00 Kč
275,21 Kč bez DPH.
Nepřístupný
Produkt s ukončenou výrobou
30 dní na vrácení zboží
Výrobce: ArduCam
Compatibility: Arduino

Pozornost!

Prodej produktu byl dokončen. Podívejte se na ostatní v této kategorii.

Popis produktu: ArduCam OV2640 kamerový modul 2 MPx 1600x1200px 60fps

Modul s 2 MPx fotoaparátem s rozlišením 1600 x 1200 pixelů a rychlostí až 60 fps. Umožňuje vám pořizovat fotografie a nahrávat video soubory. Zařízení pracuje s napětím 3,3 V a 5 V, komunikuje přes paralelní rozhraní, má citlivost 0,6 V / (lux * s), zorný úhel 25 °, objektiv 1/4 ''.

ArduCam OV2640 2MPx do Arduino

Specifikace

  • Pracovní napětí: 1,7 V až 3,3 V
  • Rozlišení: 1600 x 1200 pixelů (2 MPx)
  • Snímků za sekundu:
    • až 60 FPS pro formát CIF
    • až 30 FPS pro formát SVGA
    • až 15 FPS pro formát SXGA / UXGA
  • Velikost objektivu: 1/4 "
  • Citlivost: 0,6 V / (lux * s)
  • Pozorovací úhel: 25 °
  • Výstupní formáty:
    • YUV 422/420 / YCbCr 422
    • RGB565 / 555
    • komprimovaná 8bitová data
    • 8/10 bit RAW RGB Data
  • Možnost konfigurace snímače přes sběrnici I2C

Podrobný popis naleznete na webových stránkách výrobce , knihovna je k dispozici také na GitHubu .

Vede

Zařízení má pájený 20pinový konektor s roztečí 2,54 mm.

ArduCam - připojení

Kolík Popis
VCC Napájecí napětí 3,3 V.
GND Hmotnost systému.
SCL Hodinová linka dvouvodičového rozhraní.
SDATA Dvoudrátová datová linka rozhraní.
VSYNC Vertikální synchronizace.
HREF HREF výstup.
PCLK Výstup hodin maticového senzoru.
XCLK Vstup systémových hodin.
D9 Výstup video dat - bit 9 (MSB).
D8 Výstup video dat - bit 8.
D7 Výstup video dat - bit 7.
D6 Výstup video dat - bit 6.
D5 Výstup video dat - bit 5.
D4 Výstup video dat - bit 4.
D3 Výstup video dat - bit 3.
D2 Výstup video dat - bit 2 (LSB).
D1 Výstup video dat - bit 1 (10bitový režim).
D0 Výstup video dat - bit 0 (10bitový režim).
RESETOVAT Reset systému aktivován při nízkém stavu.
PWDN Vypnutí systému aktivováno vysokým stavem.

Rozhraní GPIO
Řešení 2 MPx
Fotoaparát - matice OV2640
Fotoaparát - formát 1/4 ''
Typ fotoaparátu modul
Šířka balení 5.5 cm
Výška balení 1.7 cm
Hloubka balení 4.3 cm
Váha balení 0.009 kg
