Popis produktu: SenseCAP M2 Multi-Platform - LoRaWAN SX1302 vnitřní brána - EU868 - Seeedstudio 114992981
SenseCAP M2 Multi-Platform LoRaWAN Gateway je standardní LoRaWAN brána , která podporuje připojení k různým síťovým serverům, jako je TTN nebo AWS . Podporuje LoRaWAN frekvence v rozsahu od 865 MHz do 923 MHz . Používá se v mnoha aplikacích souvisejících s inteligentní budovou Smart Home , systémy monitorování životního prostředí nebo zemědělství. Má široký rozsah a vysoký výkon výstupního signálu , což z něj dělá dobrovolně používanou bránu k vybudování sítě LoRaWAN.
SenseCAP M2 LoRaWAN nepodporuje síť Helium. Bránu nelze připojit k SenseCAP Hotspot APP a SenseCAP Dashboard.

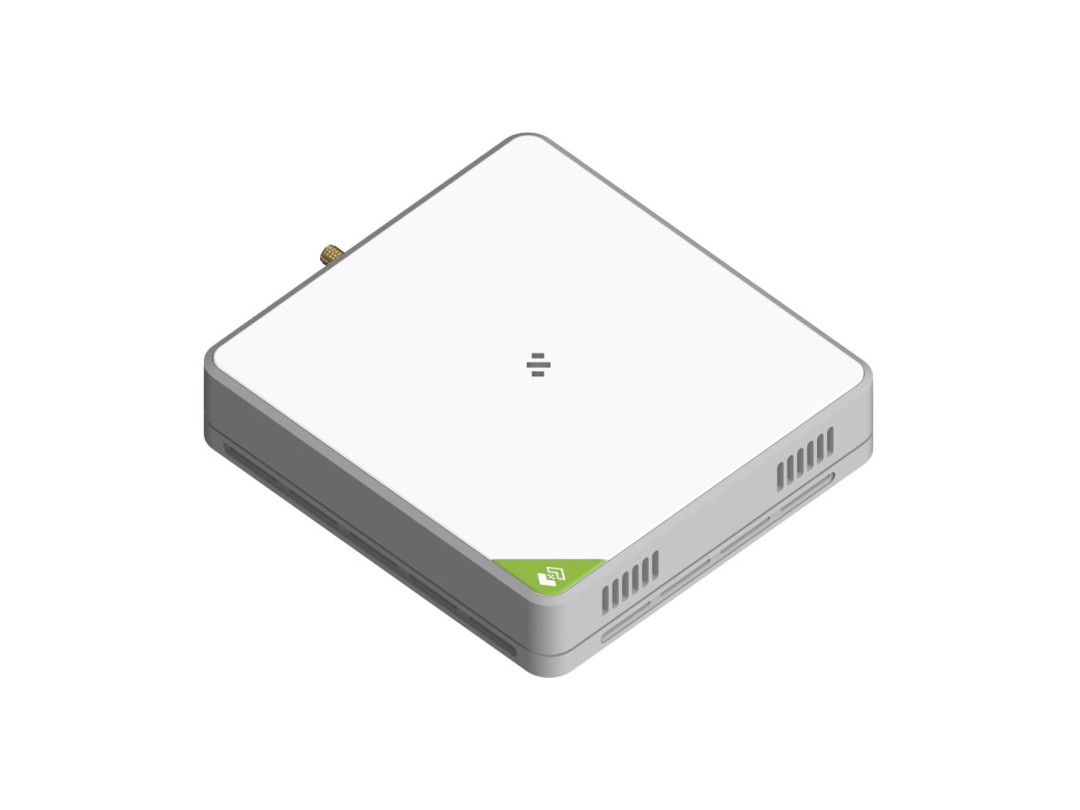

SenseCAP M2 Multi-Platform - LoRaWAN SX1302 vnitřní brána - EU868 - Seeedstudio 114992981.

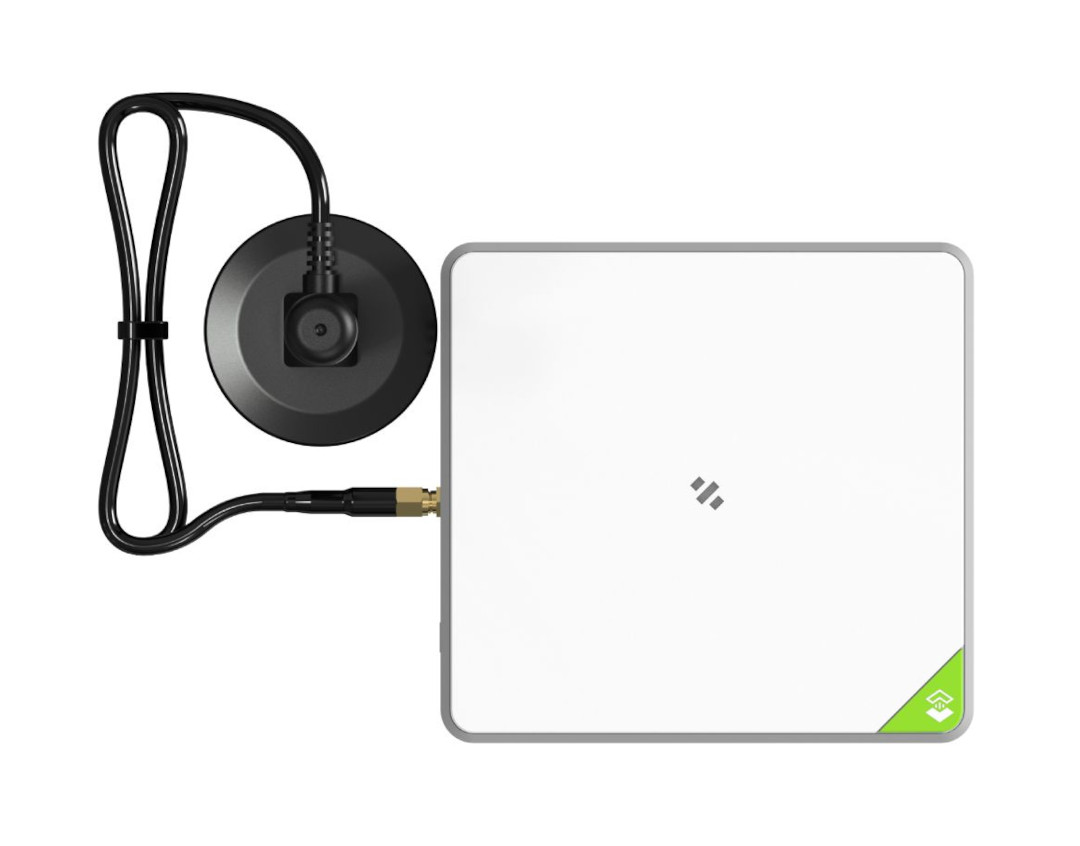

SenseCAP M2 Multi-Platform - pohled shora.
Speciální funkce SenseCAP M2
- Podpora více webových serverů LoRaWAN: Kompatibilní s více LNS, jako je AWS, TTN, ChirpStack prostřednictvím režimu Packet Forwarder / Basics Station.
- Vestavěná lokální konzole SenseCAP pro konfiguraci: Poskytuje jednoduchou konfiguraci pro konfiguraci zařízení ve webovém rozhraní přes WiFi AP a Ethernet.
- Podpora Power-over-Ethernet (PoE): Umožňuje uživatelům napájet bránu přes ethernetový konektor
- Vícekilometrový dosah a stabilní signál: díky anténě poskytuje až 10 km pokrytí LoRaWAN, což uživatelům umožňuje odesílat data na velké vzdálenosti.
- Efektivní: Brána je poháněna hardwarovým řešením MT7628 a základním čipem Semtech SX1302 Long Range. Podporuje mobilní připojení (volitelné), bezdrátovou komunikaci WiFi a Ethernet.
- Profesionální nástroje pro správu a cloudové služby: Uživatelé mohou bránu snadno nakonfigurovat v několika jednoduchých krocích prostřednictvím webového rozhraní. Portál SenseCAP a místní konzole SenseCAP byly také vyvinuty s ohledem na uživatele pro efektivní a snadné monitorování a správu brány.
Konfigurace síťové brány
Multiplatformu SenseCAP M2 lze propojit a spravovat prostřednictvím aplikace SenseCAP Mate a portálu SenseCAP . Chcete-li to provést, musíte provést pouze čtyři kroky:
- Z aplikace naskenujte QR kód pro spárování zařízení
- Připojte bránu k internetu a zapněte napájení
- Zkontrolujte stav vaší brány na platformě SenseCAP
- Připojte senzory k síti a nahrajte data do cloudu
Kromě toho lze bránu konfigurovat dvěma způsoby: přes WiFi přístup / ethernetové připojení k SenseCAP Local Console nebo přes vzdálený přístup k SenseCAP Local Console přes portál SenseCAP.

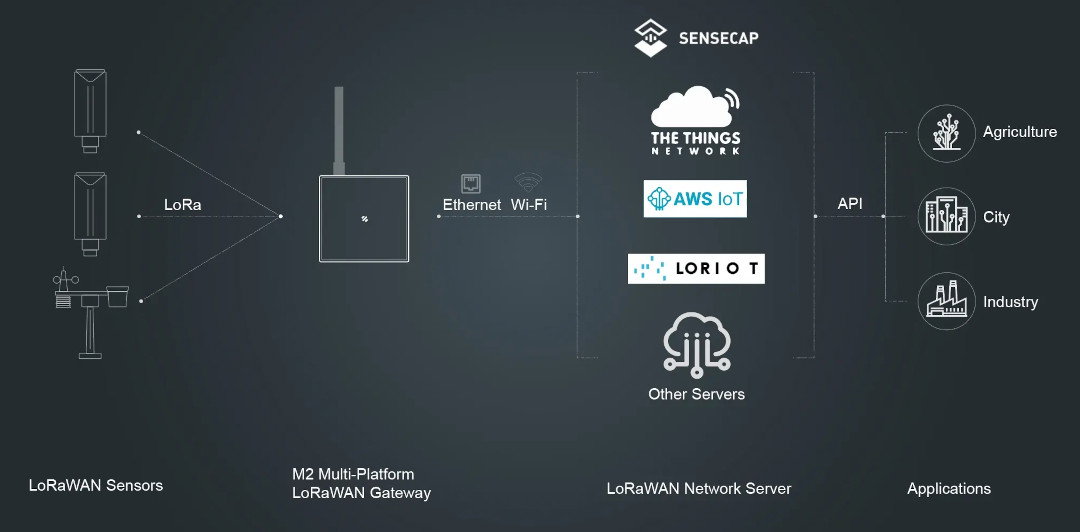

Architektura sítě pro referenci.
Pokud váš projekt zahrnuje umístění brány ven, budete potřebovat vhodný kryt - SenseCAP Outdoor Enclosure .

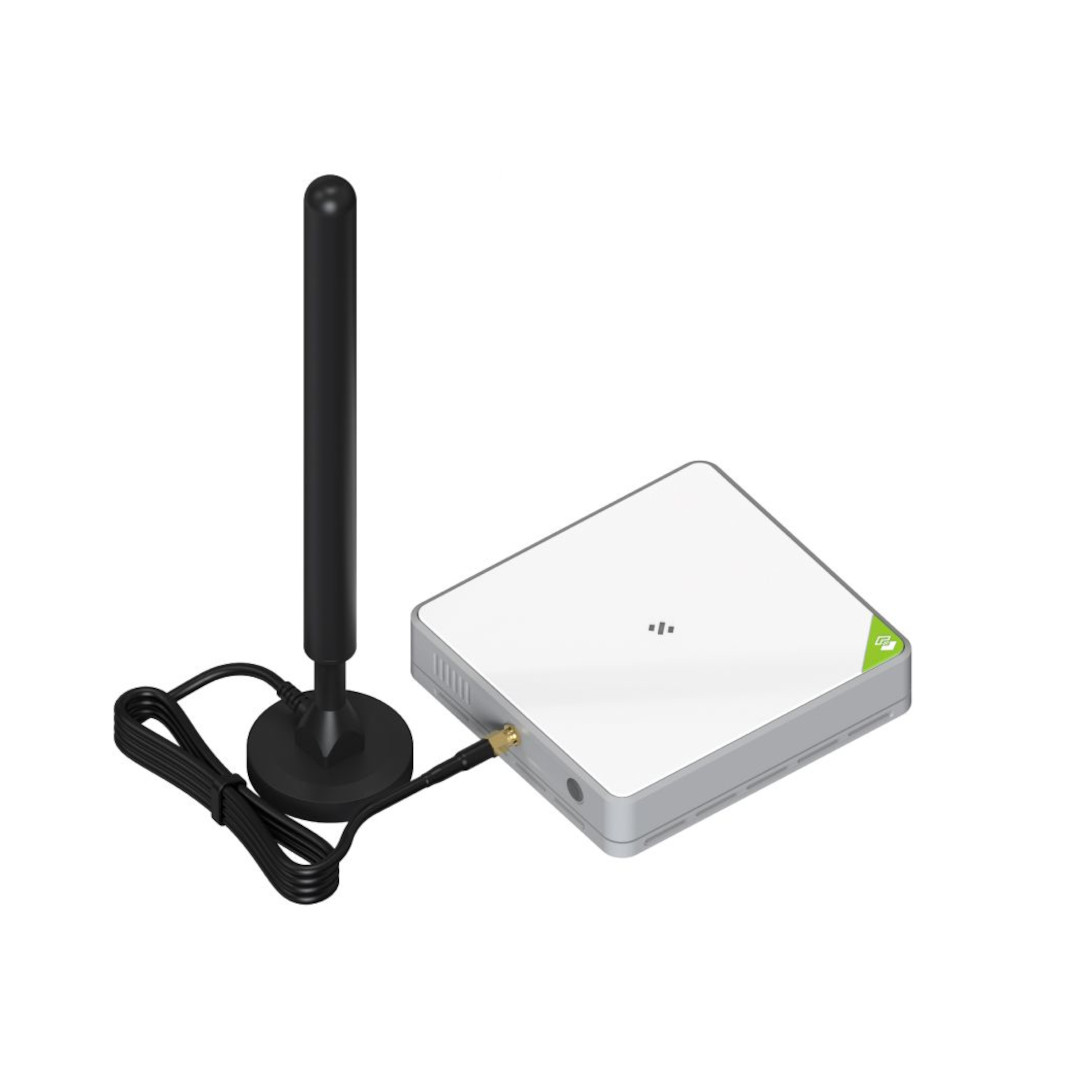

SenseCAP M2 Multi-Platform se sadou antény s dlouhým dosahem.
Technická specifikace brány
- Typ: Brána
- Vestavěný CPU: MT7628 (MIPS24KEc 580 MHz)
- Paměť RAM: DDR2 128 MB
- Flash paměť: 32 MB
- Čip: SX1302
- Počet kanálů: 8
- Protokol LoRaWAN: V1.0.3 Třída A / Třída B / Třída C
- Frekvence: EU868 (přepínatelné pásmo IN865 / RU864)
- Citlivost na dlouhý dosah
- -125 dBm při 125 kHz / SF7
- -139 dBm při 125 kHz / SF12
- Dlouhý dosah TX výkon: až 26 dBm
- Anténa
- dlouhý dosah: 3 dBi externí anténa se základnou (součástí sady)
- WiFi: vestavěná interní anténa
- impedance: 50 ohmů
- WiFi komunikace: 2,4 GHz 802.11 b/g/n
- Ethernet: 1x RJ45 (10/100 Mbps), podpora PoE PD
- Vstupní napětí:
- 12 V DC / 2 A
- PoE (IEEE 802.3af) 40 V až 57 V DC
- Rozhraní
- Ethernet RJ45
- Anténní konektor samice RP-SMA
- USB Type-C
- Způsob řízení: síť
- Rozměry: 143,6 x 135 x 34 mm (bez konektoru)
Obsah sady
- Multiplatformní brána SenseCAP M2
- Anténa s dlouhým dosahem 3 dBi
- Zdroj napájení

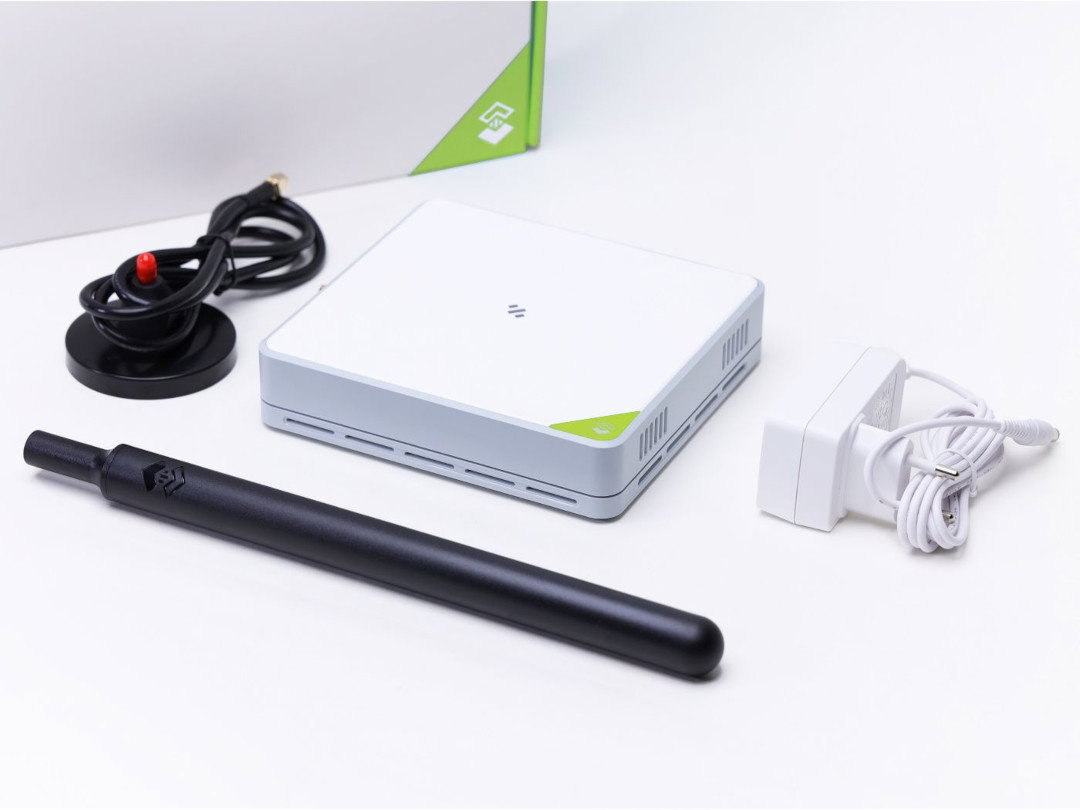

Obsah sady.
