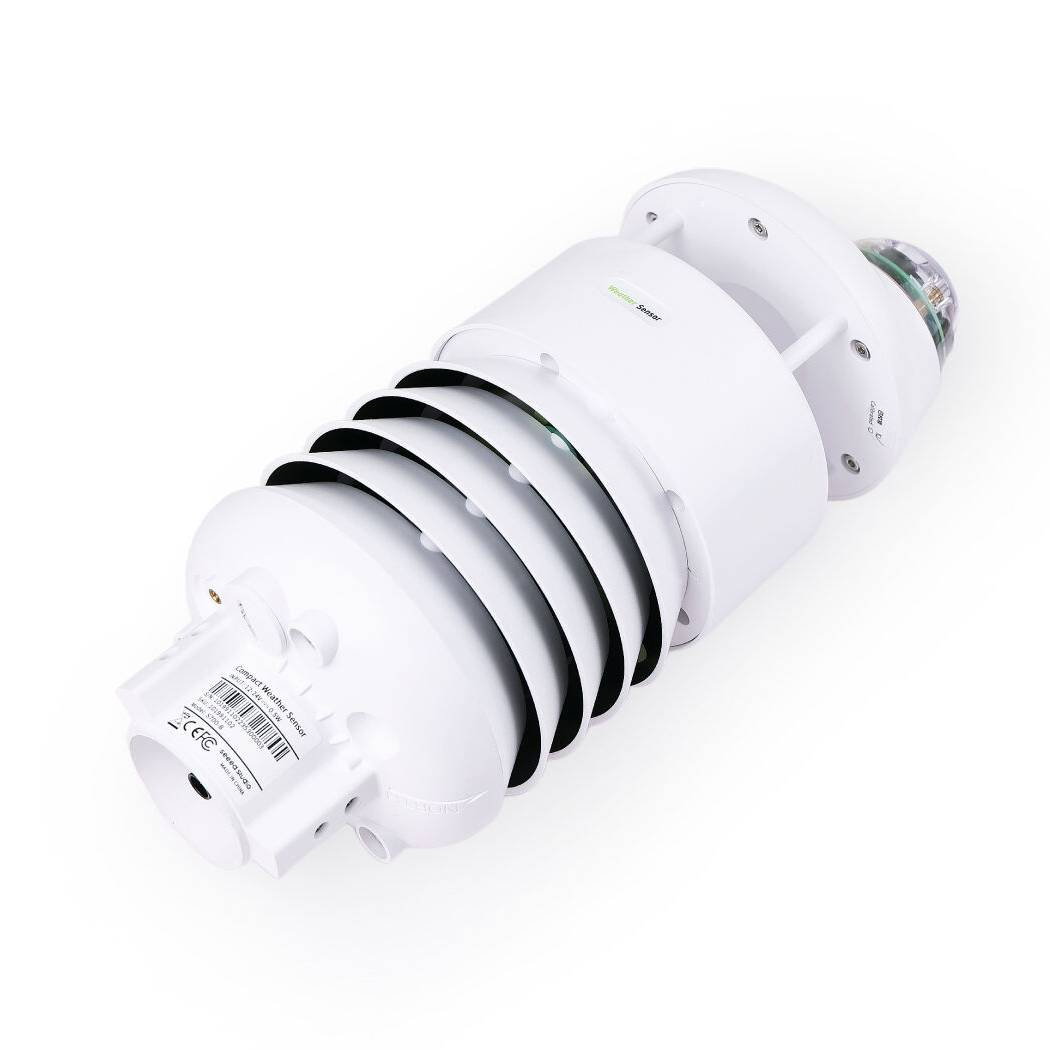

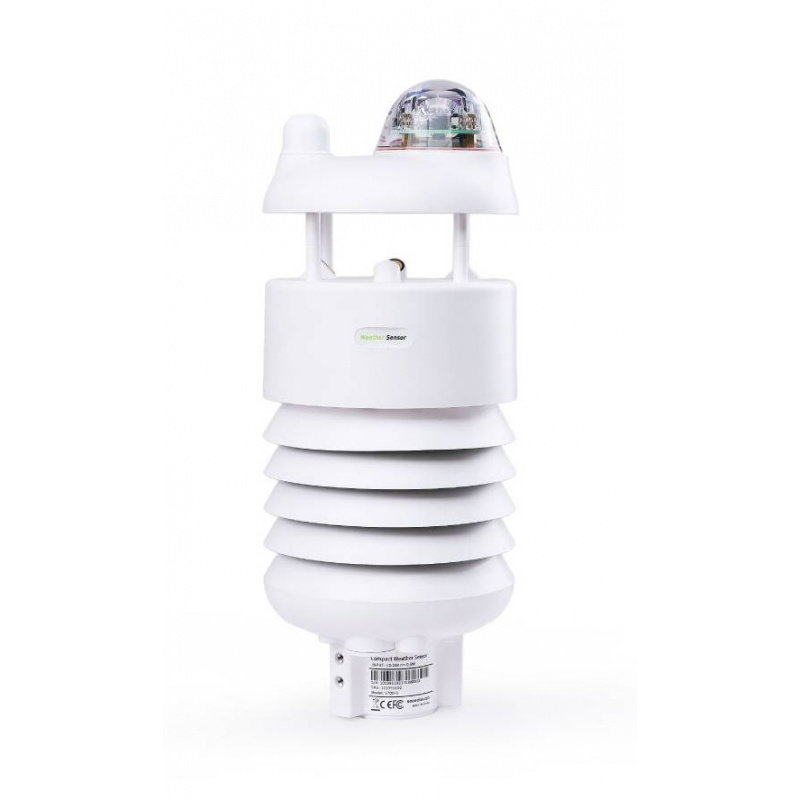

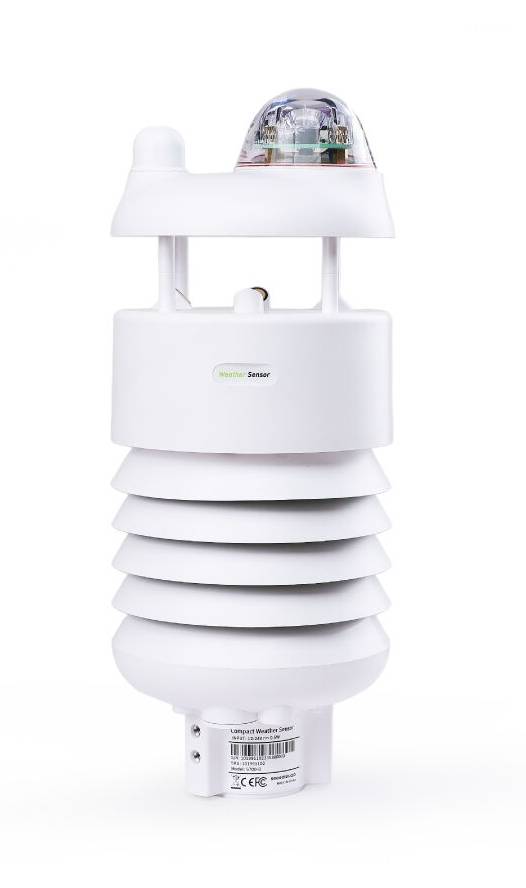

Popis produktu: SenseCAP S700-B 7v1 - senzor pro stavbu meteorologické stanice - Seeedstudio 101991102

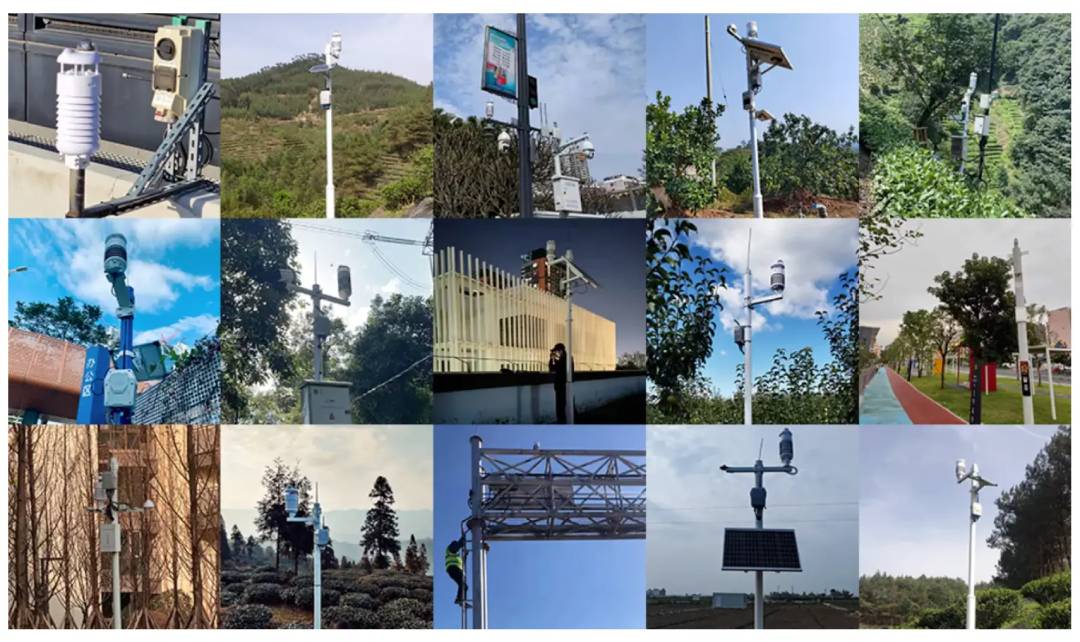

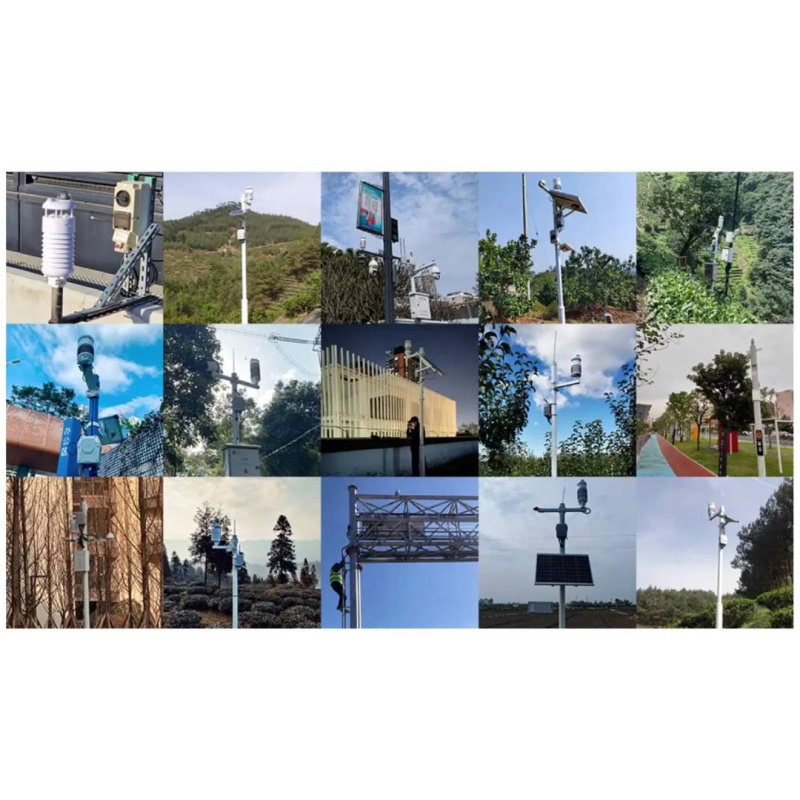

SenseCAP S700-B je pokročilá, kompaktní meteorologická stanice určená pro profesionální monitorování životního prostředí. Kombinuje více senzorů v jednom robustním pouzdře , čímž snižuje počet samostatných měřicích modulů. Díky rozhraním RS485 (Modbus-RTU) a SDI-12 se snadno integruje se systémy IoT a datovými záznamníky SenseCAP LoRaWAN a 4G. S700-B je ideální pro náročné venkovní aplikace, jako je precizní zemědělství, monitorování měst, obnovitelné zdroje energie a systémy IoT.
SenseCAP S700-B 7v1 - senzor pro stavbu meteorologické stanice - Seeedstudio 101991102.

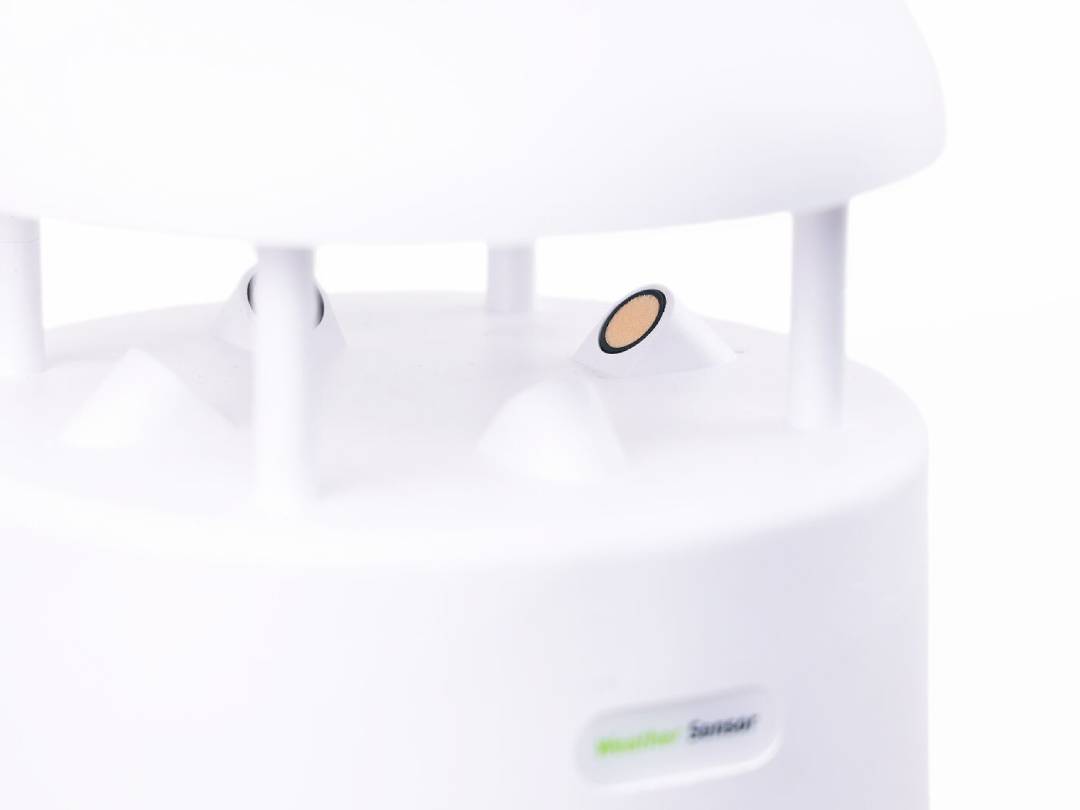

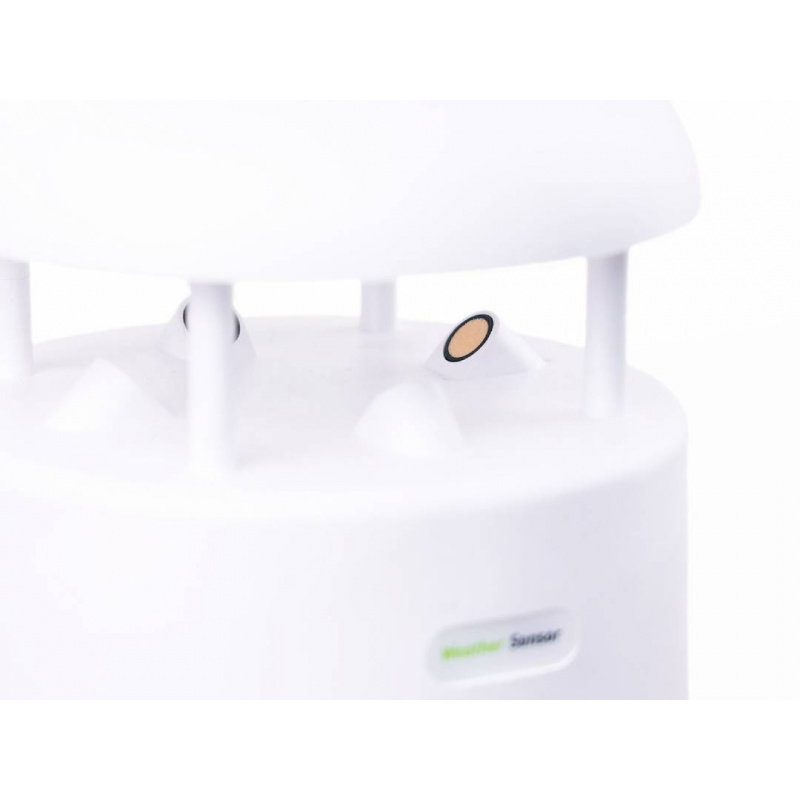

Konstrukce eliminuje typické problémy mechanických senzorů využitím ultrazvukové technologie k měření větru a optického senzoru k detekci srážek, což výrazně prodlužuje životnost stanice.
Hlavní vlastnosti meteorologické stanice S700-B
- 7 parametrů prostředí : měření teploty, vlhkosti, tlaku, srážek, rychlosti a směru větru a slunečního záření
- Pyranometr a délka slunečního svitu : Přesné měření globálního slunečního záření a délky dne
- Ultrazvukový senzor větru : absence pohyblivých částí zajišťuje vysokou odolnost a přesnost

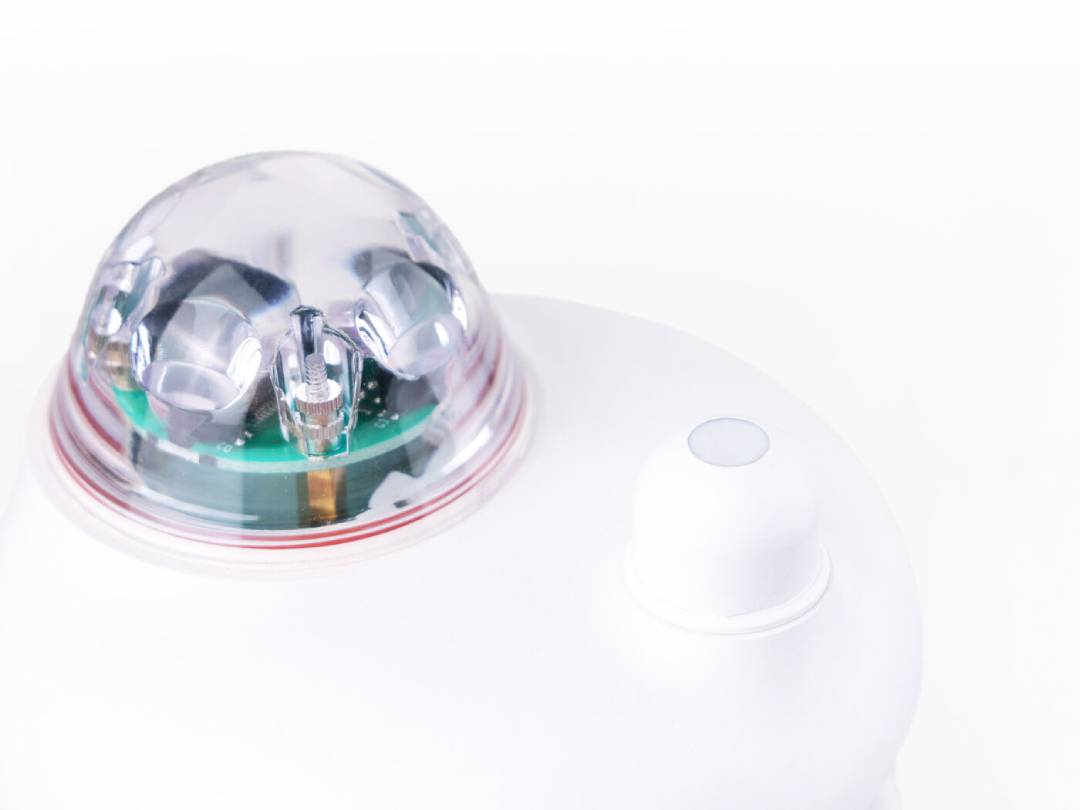

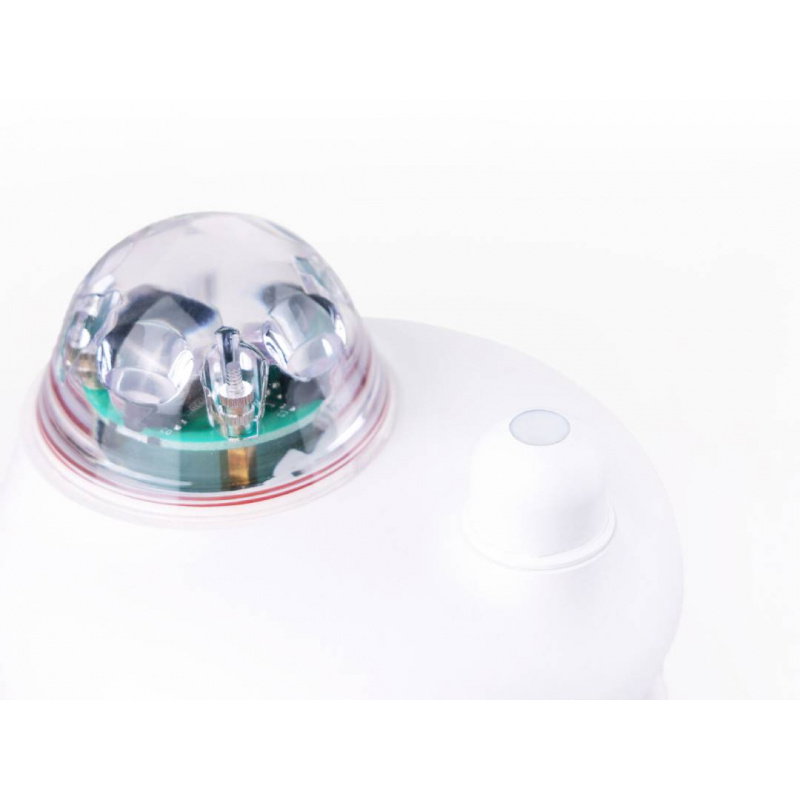

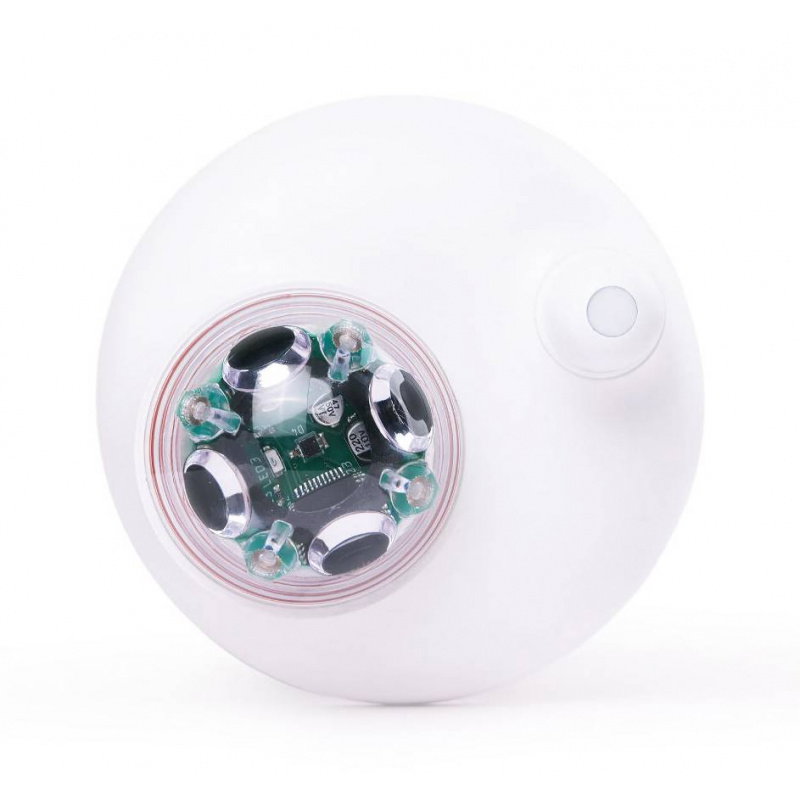

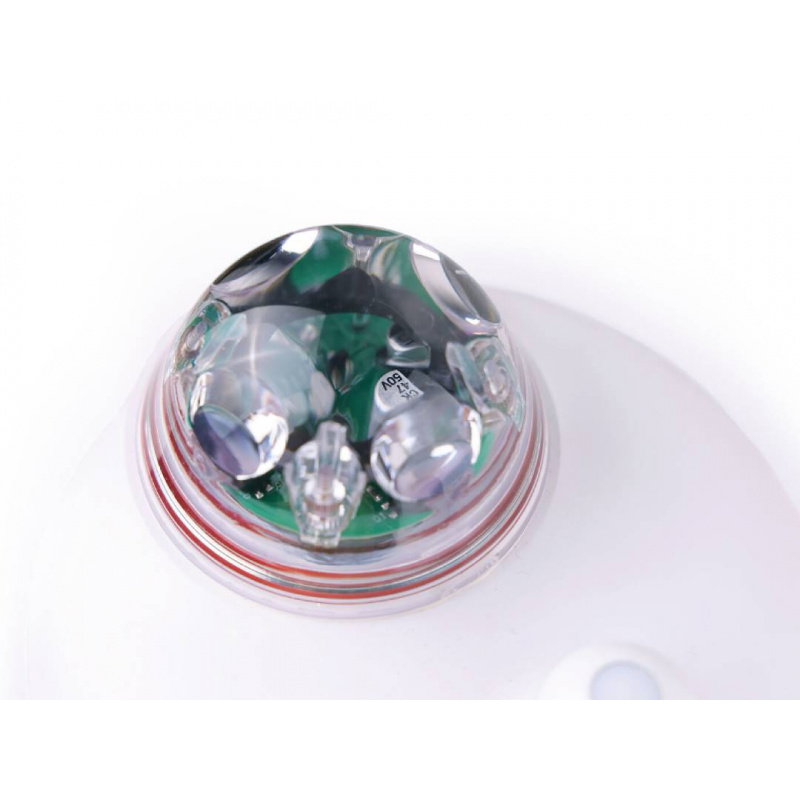

- Optický dešťový senzor : Spolehlivé měření intenzity srážek
- Průmyslová rozhraní : RS485 (Modbus-RTU), SDI-12, ASCII pro snadnou integraci
- Odolné pouzdro IP66 : vhodné pro použití v náročných venkovních podmínkách
- Široký rozsah provozních teplot : od -40 °C do 85 °C
- Topný systém : stabilní provoz i při extrémně nízkých teplotách
- Připraveno k instalaci : 3m kabel a možnost montáže na stožár
Přesné měření 7 parametrů prostředí
SenseCAP S700-B přesně měří sedm klíčových atmosférických parametrů pomocí pokročilých senzorových technologií. Teplota vzduchu se měří od -40 °C do 85 °C s rozlišením 0,01 °C a přesností ±0,1 °C, zatímco relativní vlhkost pokrývá rozsah od 0 % relativní vlhkosti do 100 % relativní vlhkosti s přesností ±1,5 % relativní vlhkosti. Senzor atmosférického tlaku pracuje v rozsahu 300 hPa až 1250 hPa s přesností ±50 Pa. Srážky se měří opticky v rozsahu 0 mm/h až 200 mm/h s rozlišením 0,2 mm/h a přesností ±10 %, což zajišťuje spolehlivost bez mechanických komponent. Rychlost větru se měří ultrazvukově v rozsahu 0... m/s až 60 m/s (až 75 m/s s prodlouženým rozsahem, odpor až 80 m/s) s přesností ±0,3 m/s (≤10 m/s), přičemž směr větru pokrývá plných 360° s rozlišením 0,1° a přesností ±3°. Vestavěný pyranometr umožňuje měření globálního slunečního záření v rozsahu 0 W/m² až 2000 W/m² (spektrum 300 nm až 1100 nm) s přesností ±3 % a dobou odezvy ≤1 s. Senzor navíc určuje dobu trvání slunečního svitu v rozsahu od 0 h do 6553,5 h s rozlišením 0,1 h, což umožňuje přesnou analýzu slunečních podmínek v energetických a environmentálních aplikacích.
Robustní pouzdro s UV ochranou a stupněm krytí IP66 zaručuje spolehlivost v teplotním rozsahu od -40 °C do 85 °C.
Stanice podporuje průmyslové standardy a nabízí komunikaci přes RS485 a SDI-12, což umožňuje snadnou integraci se stávající výzkumnou infrastrukturou.
Konektivita a integrace se systémy IoT

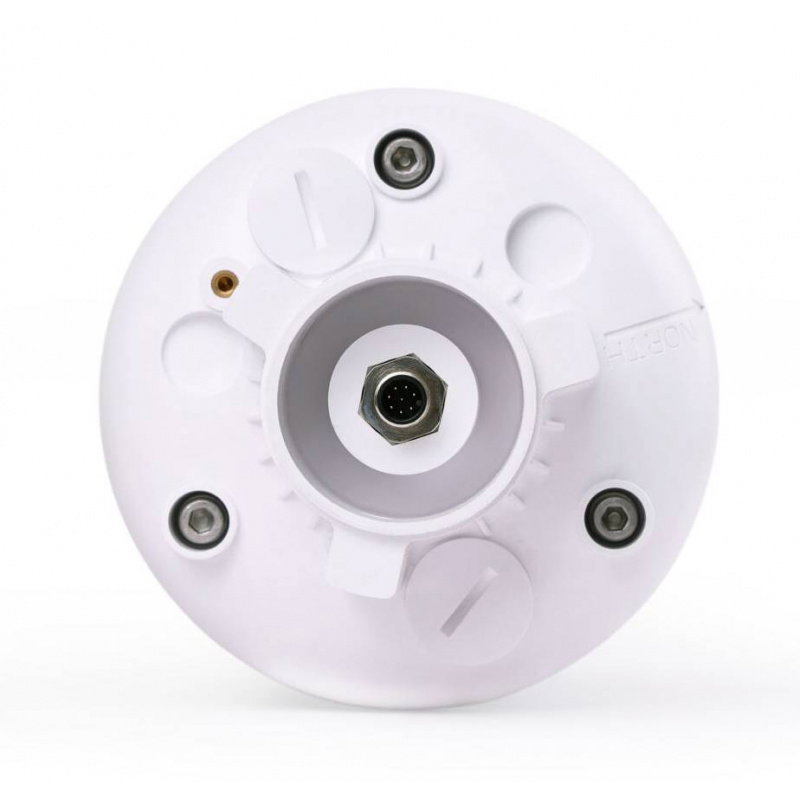

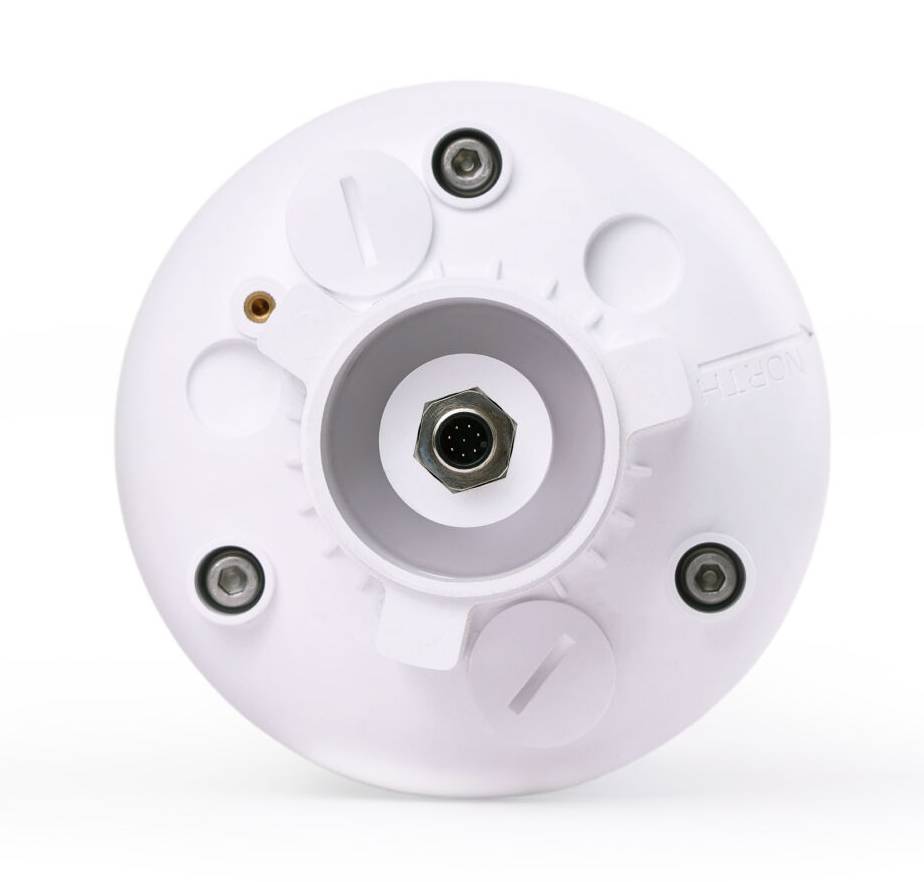

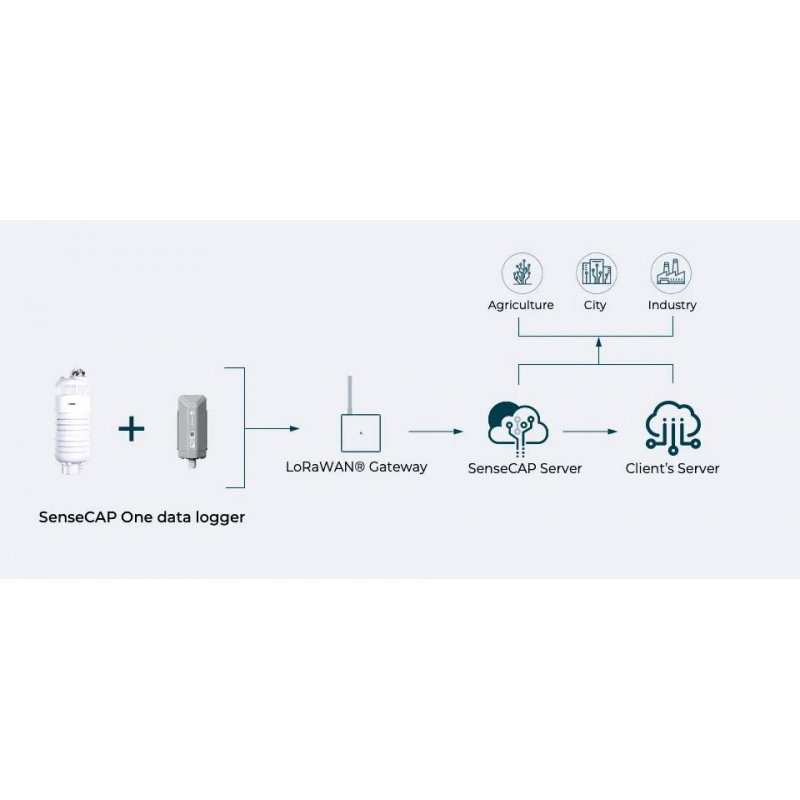

Meteorologická stanice je vybavena konektorem M12 a komunikačními rozhraními RS485 (Modbus-RTU), SDI-12 a ASCII , což usnadňuje integraci s profesionálními měřicími systémy. SenseCAP S700-B se dokáže propojit s PLC, hostitelskými počítači, datovými záznamníky a platformami IoT. Standardní protokoly umožňují snadný přenos dat do analytických a vizualizačních systémů. Senzor lze použít se záznamníkem dat SenseCAP LoRaWAN nebo SenseCAP 4G , což umožňuje vzdálený sběr dat z terénu. Konfigurace se provádí přes port USB typu C pomocí konfiguračního nástroje SenseCAP ONE, který umožňuje nastavení, jako je komunikační protokol, adresa Modbus a interval odečtu. Díky tomuto řešení je stanice vhodná jak pro lokální průmyslové instalace, tak pro distribuované monitorovací sítě.
Obsah sady
- Meteorologická stanice SenseCAP S700-B 7 v 1
- Komunikační kabel M12 s 8 piny
- Kabel USB typu C
- šrouby
- Plochá podložka
Montážní konektor.
| Technické specifikace SenseCAP S700-B | |
|---|---|
| Parametry měření | teplota vzduchu, relativní vlhkost, atmosférický tlak, globální sluneční záření, délka slunečního svitu, intenzita srážek, rychlost větru, směr větru |
| Teplota vzduchu | od -40 °C do 85 °C, rozlišení 0,01 °C, přesnost ±0,1 °C |
| Relativní vlhkost | od 0 % relativní vlhkosti do 100 % relativní vlhkosti, rozlišení 0,01 % relativní vlhkosti, přesnost ±1,5 % relativní vlhkosti |
| Atmosférický tlak | od 300 hPa do 1250 hPa, rozlišení 10 Pa, přesnost ±50 Pa |
| Intenzita srážek | optický, od 0 mm/h do 200 mm/h, rozlišení 0,2 mm/h, přesnost ±10% |
| Rychlost větru | ultrazvukový, od 0 m/s do 60 m/s standardně, až 75 m/s v rozšířeném rozsahu, odolnost až 80 m/s |
| Přesnost měření rychlosti větru | ±0,3 m/s pro ≤10 m/s, ±3 % pro rozsah od 10 m/s do 50 m/s, ±5 % pro >50 m/s |
| Směr větru | ultrazvukový, od 0° do 360°, rozlišení 0,1°, přesnost ±3° |
| Globální sluneční záření | fotoelektrický, od 0 W/m² do 2000 W/m², rozlišení 1 W/m², přesnost ±3 %, spektrum od 300 nm do 1100 nm, doba odezvy ≤1 s |
| Délka slunečního svitu | fotoelektrický, od 0 h do 6553,5 h, rozlišení 0,1 h, přesnost ±3 %, doba odezvy ≤100 ms |
| Rozhraní | Konektor M12 |
| Komunikační protokoly | RS485 (Modbus-RTU), SDI-12, ASCII |
| Napájení | od 12 V do 24 V |
| Napájení pro vytápění | 24V |
| Spotřeba energie | 0,6 W, 21 W s vyhříváním |
| Stupeň ochrany | IP66 |
| Vlhkostní podmínky | od 0 % relativní vlhkosti do 100 % relativní vlhkosti, bez kondenzace |
| Délka kabelu | 3 m |
| Rozměry | 140 × 140 × 350 mm |
| Mše | 1580 g |
