Popis produktu: SenseCAP S700-C 7v1 - senzor pro stavbu meteorologické stanice - Seeedstudio 101991141
SenseCAP S700-C od společnosti Seeedstudio je integrovaný meteorologický senzor určený pro monitorování lokálních povětrnostních podmínek v zemědělství, meteorologii, městské infrastruktuře a automatizačních systémech. Meteorologická stanice využívá radarové měření srážek, ultrazvukové měření větru a fotoelektrický senzor pro globální sluneční záření a délku slunečního svitu . Konstrukce systému měření větru bez pohyblivých částí snižuje mechanické opotřebení a radiační štíty pomáhají zmírňovat vlivy prostředí. Jeho krytí IP66 , široký rozsah provozních teplot a termostaticky řízený topný systém umožňují použití v náročných polních podmínkách.

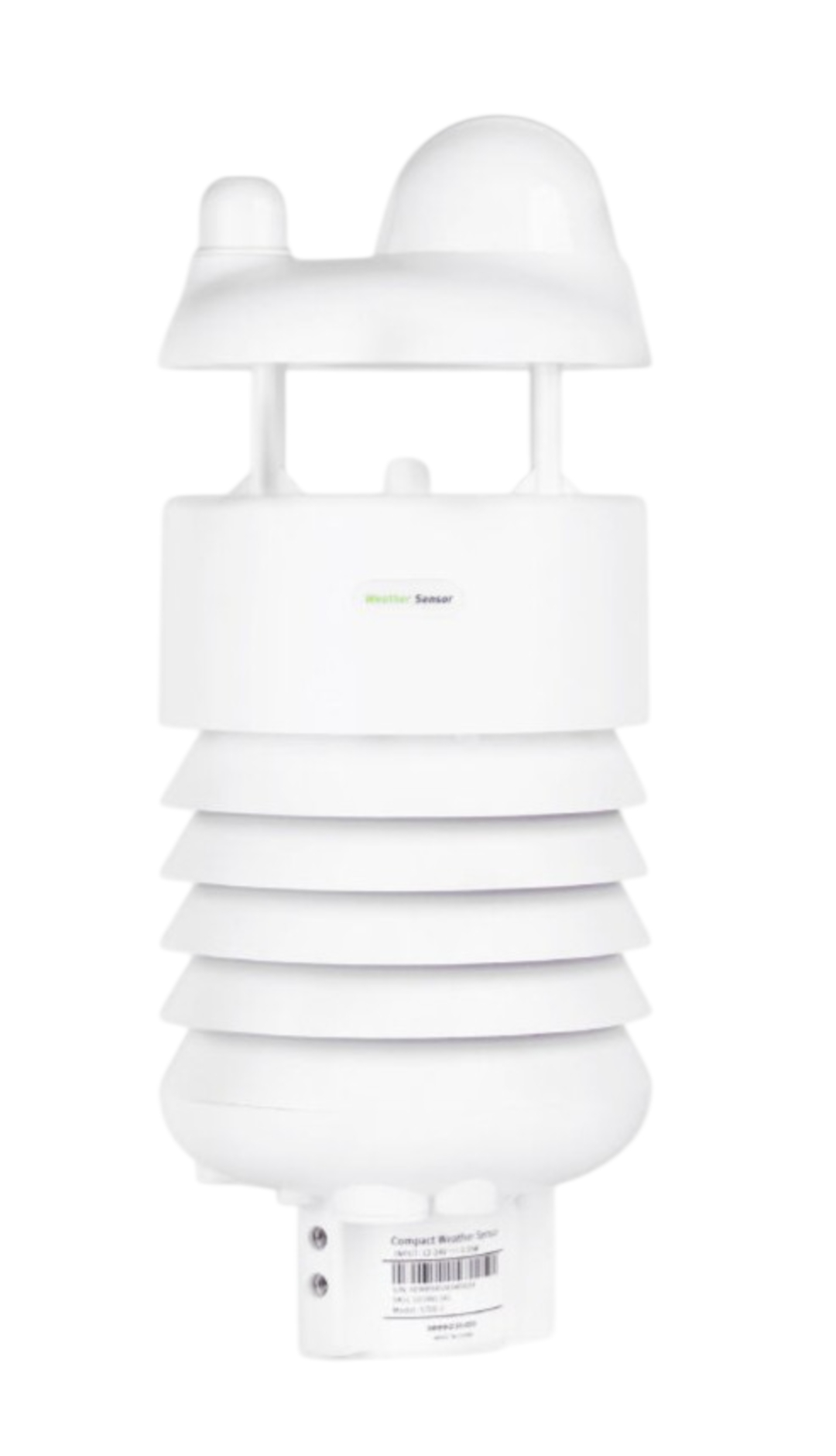

SenseCAP S700-C 7v1 - senzor pro stavbu meteorologické stanice - Seeedstudio 101991141.

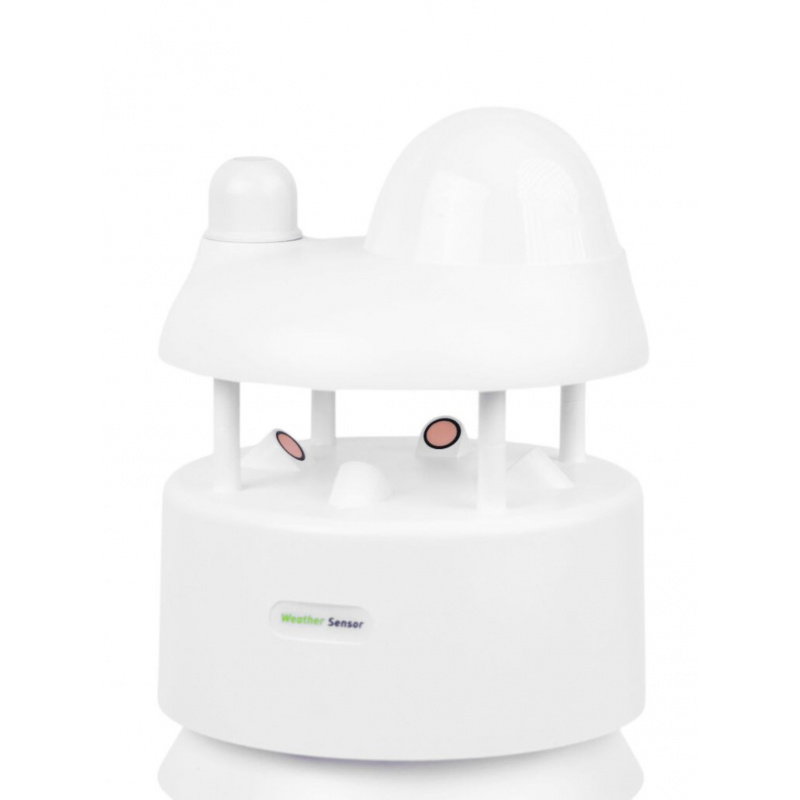

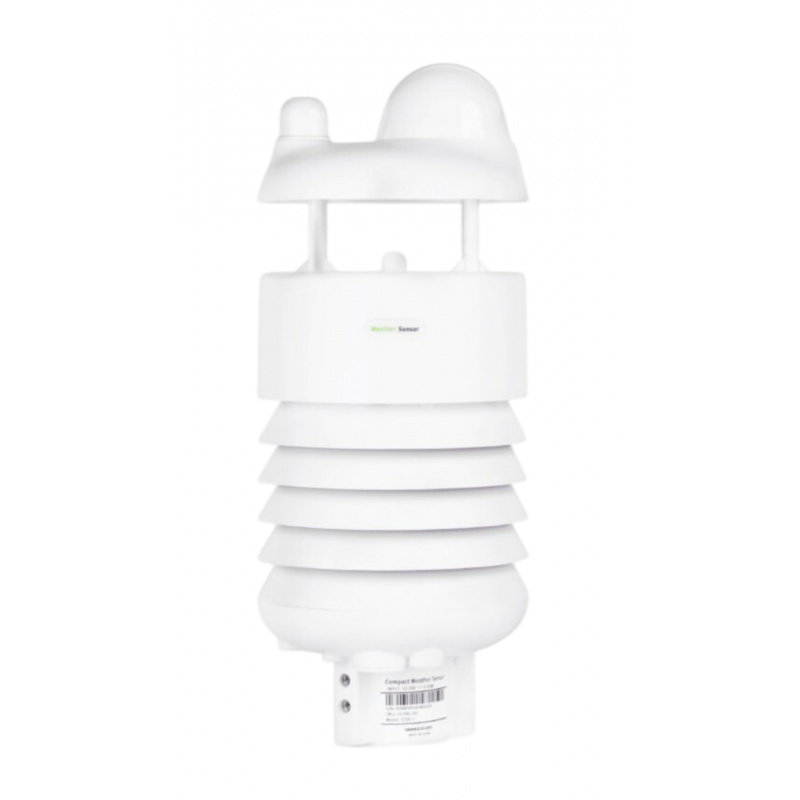

SenseCAP S700-C je kompaktní meteorologická stanice určená pro přesné monitorování klíčových atmosférických parametrů a slunečního záření.
Hlavní vlastnosti meteorologického senzoru SenseCAP
- Integrovaný měřicí systém: zaznamenává teplotu, vlhkost, atmosférický tlak, parametry větru, srážky a parametry slunečního záření
- Měření srážek radarem: měří intenzitu srážek bez klasického mechanického srážkoměru v rozsahu od 0 mm/h do 300 mm/h
- Ultrazvukové měření větru: žádné pohyblivé části snižují mechanické opotřebení a nároky na servis
- Měření solární energie: integrovaný fotoelektrický senzor měří globální sluneční záření v rozsahu 0 W/m² až 2000 W/m²
- Měření délky slunečního svitu: umožňuje dlouhodobou analýzu přístupu k přímému slunečnímu záření
- Odolnost proti povětrnostním vlivům: krytí IP66 umožňuje venkovní použití
- Široký rozsah provozních teplot: zařízení může pracovat při teplotách od -40 °C do 85 °C
- Topný systém: Termostaticky řízené topení pomáhá udržovat senzory v dobrém stavu i při nízkých teplotách
- Průmyslová komunikační rozhraní: Podpora RS485 s Modbus-RTU, SDI-12 a ASCII pro snadnou integraci s datovými záznamníky, PLC a počítači

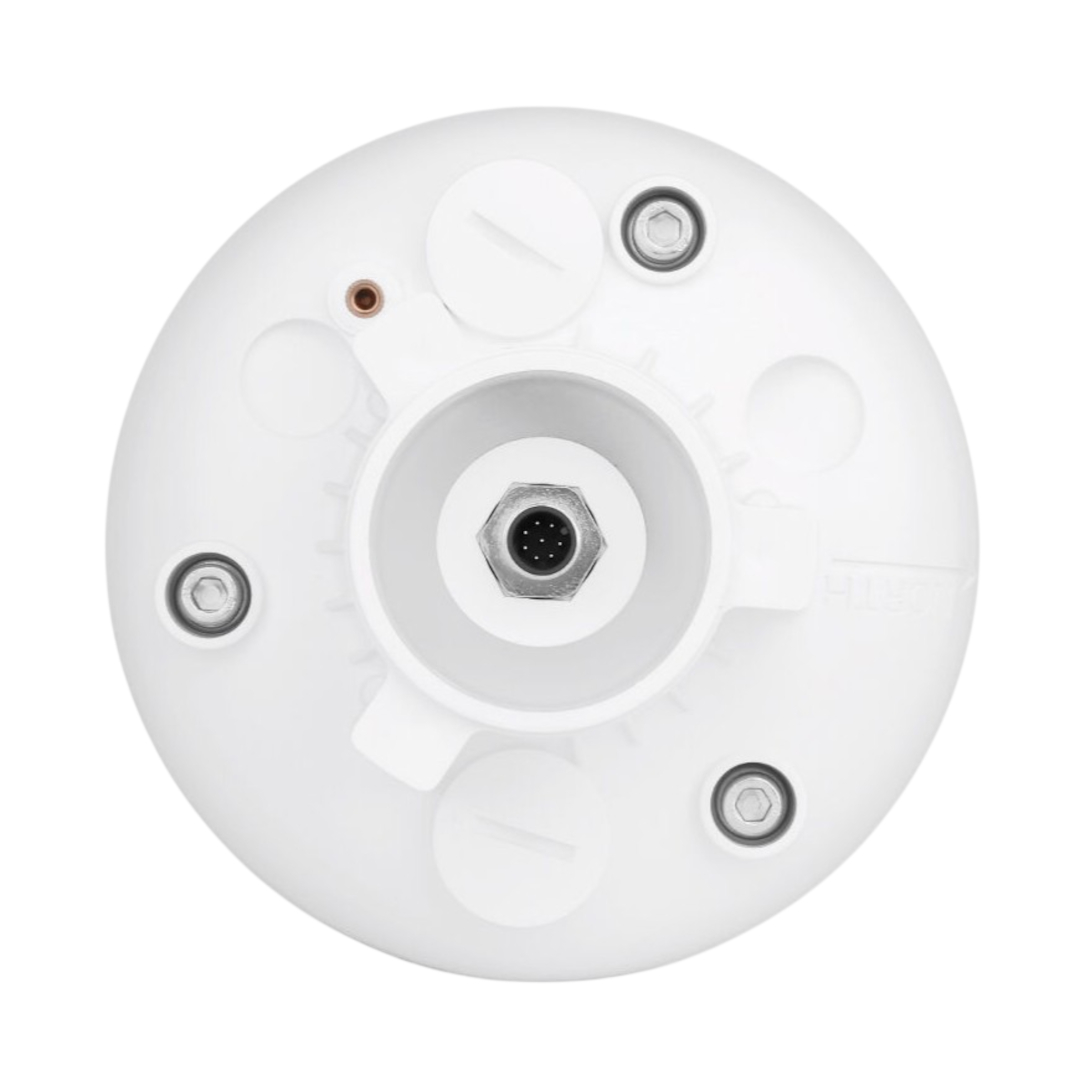

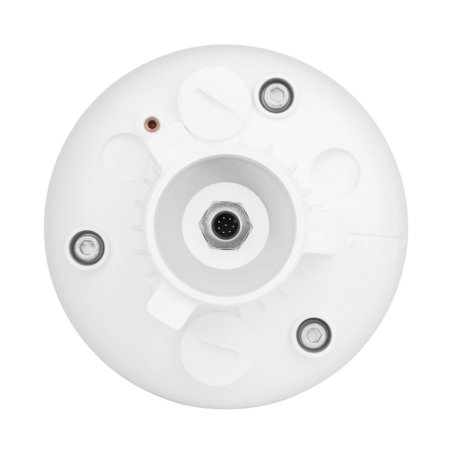

- Konektor M12: odolné 8pinové připojení umožňuje současný přenos napájení a dat
- 3m kabel: usnadňuje instalaci stanice na stožár a připojení k záznamovým zařízením
Co měří meteorologická stanice SenseCAP S700-C?
SenseCAP S700-C poskytuje komplexní sadu dat pro analýzu lokálních mikroklimatických podmínek. Zaznamenává teplotu vzduchu od -40 °C do 85 °C, relativní vlhkost od 0 % RV do 100 % RV a atmosférický tlak. od 300 hPa do 1250 hPa. Parametry větru se měří ultrazvukovou metodou – stanice určuje rychlost a směr větru bez použití mechanických lopatek nebo anemometrických misek. Pro analýzu srážek se používá radarový senzor s rozsahem intenzity 0 mm/h až 300 mm/h a rozlišením 0,01 mm/h. S700-C je také vybaven fotoelektrickým systémem, který měří globální sluneční záření v rozsahu 0 W/m² až 2000 W/m² a dobu slunečního svitu až 6553,5 hodin. Tato datová sada je obzvláště užitečná pro analýzu stavu plodin, zavlažování, výroby solární energie, mikroklimatu městských oblastí a lokálních meteorologických jevů.
S700-C kombinuje měření teploty, vlhkosti, tlaku, rychlosti a směru větru, intenzity srážek, globálního slunečního záření a doby trvání slunečního svitu.
Díky odolnému krytí IP66 a průmyslovým komunikačním rozhraním je vhodný pro zemědělství, meteorologii, automatizaci a systémy Smart City.
RS485 a SDI-12 - komunikace a integrace s meteorologickou stanicí
SenseCAP S700-C využívá rozhraní RS485 a SDI-12 , která jsou oblíbená v měřicích systémech a průmyslové automatizaci. Komunikace RS485 podporuje protokol Modbus-RTU , což umožňuje stanici propojit se mimo jiné s PLC, datovými záznamníky a průmyslovými počítači. Výrobce také podporuje komunikaci ASCII, což zvyšuje možnost integrace zařízení s vlastním systémem pro sběr dat. Připojení se provádí pomocí 8pinového konektoru M12 a 3metrového kabelu, který přenáší data a napájí. Samotná stanice nevyžaduje bezdrátový přenos, ale lze ji připojit k externímu SenseCAP LoRaWAN nebo 4G záznamníku, který je zodpovědný za další přenos měření. Toto řešení umožňuje použití S700-C jak v lokálních automatizačních instalacích, tak v distribuovaných IoT systémech pro vzdálené monitorování prostředí.
Porovnání verzí meteorologické stanice SenseCAP S700
| Parametr | S700 | S700-A | S700-B | S700-C |
|---|---|---|---|---|
| Teplota vzduchu | Ano | Ano | Ano | Ano |
| Relativní vlhkost | Ano | Ano | Ano | Ano |
| Atmosférický tlak | Ano | Ano | Ano | Ano |
| Rychlost větru | Ano | Ano | Ano | Ano |
| Směr větru | Ano | Ano | Ano | Ano |
| Měření srážek | Optický | Radar | Optický | Radar |
| Intenzita světla | Ano | Ano | ŽÁDNÝ | ŽÁDNÝ |
| Globální sluneční záření | ŽÁDNÝ | ŽÁDNÝ | Ano | Ano |
| Sluneční čas | ŽÁDNÝ | ŽÁDNÝ | Ano | Ano |

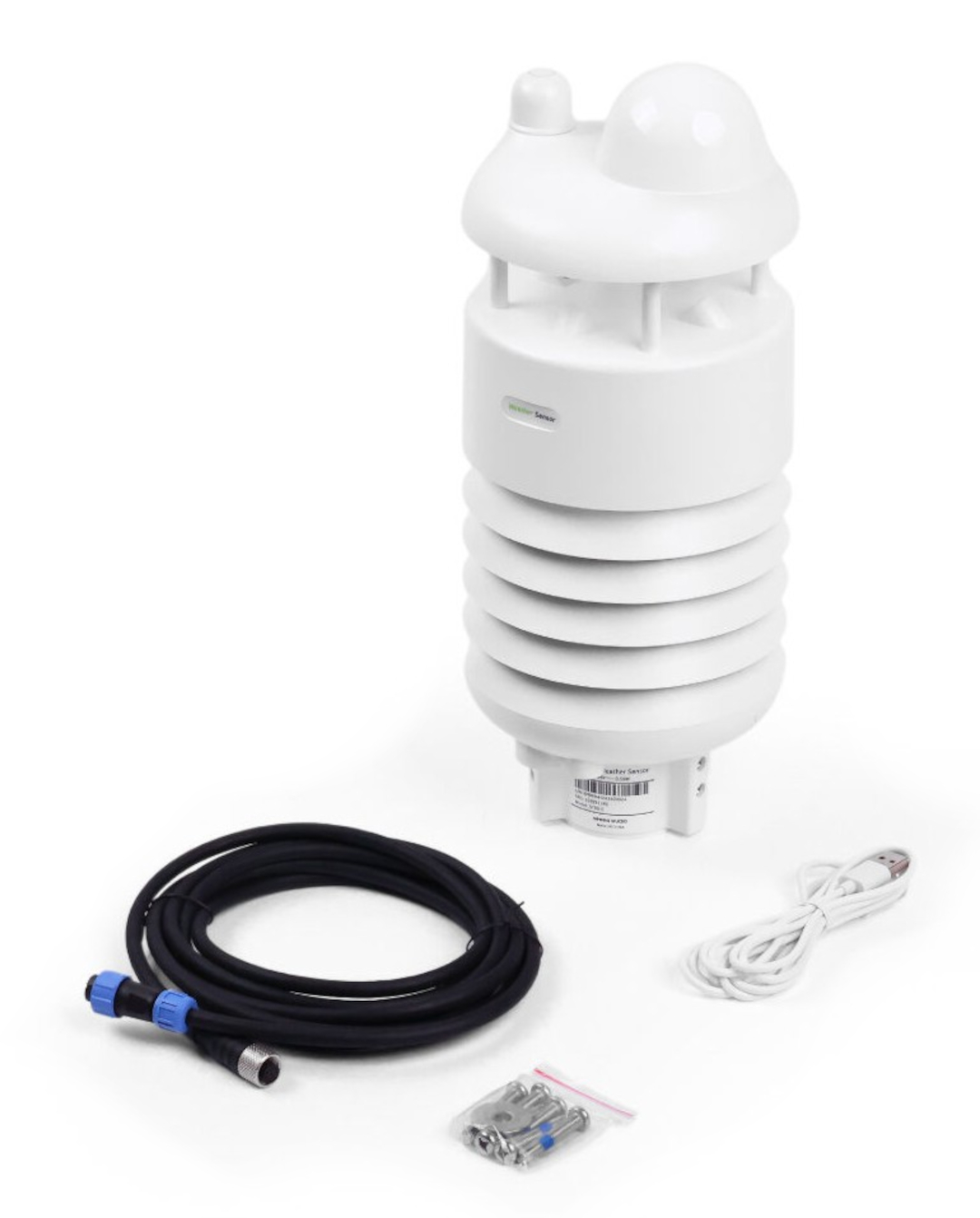

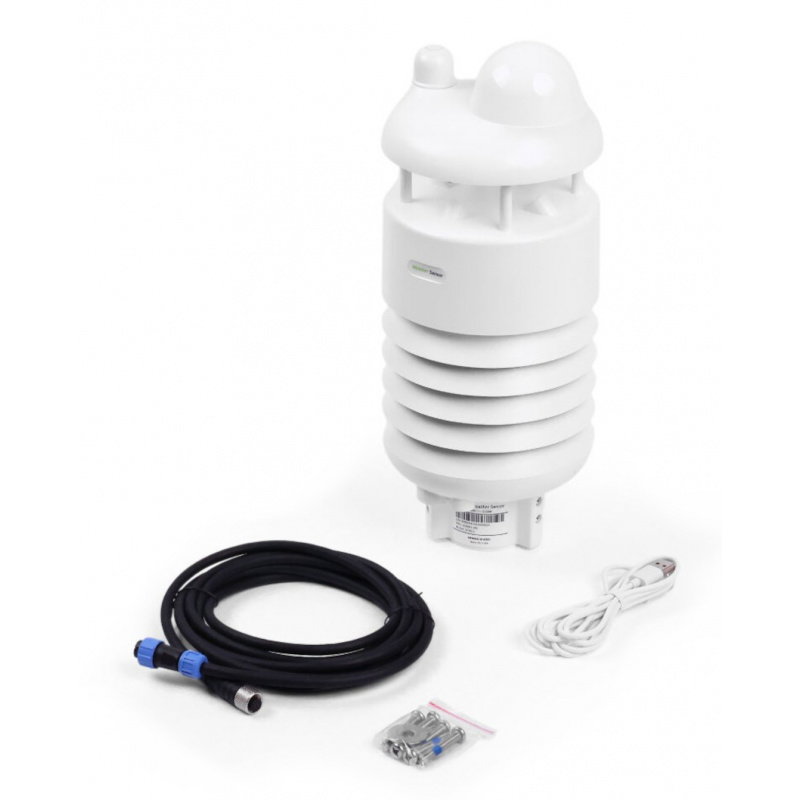

Obsah sady
- Meteorologická stanice SenseCAP S700-C
- Komunikační kabel M12, 8pinový
- Kabel USB typu C
- Šroub x6
- Plochá podložka
Prvky obsažené v sadě.
| Technické specifikace SenseCAP S700-C | |
|---|---|
| Měřené parametry | teplota vzduchu, relativní vlhkost, atmosférický tlak, globální sluneční záření, délka slunečního svitu, intenzita srážek, rychlost větru, směr větru |
| Rozhraní | Konektor M12, 8pinový |
| Sdělení | RS485, SDI-12, ASCII |
| Protokol RS485 | Modbus-RTU |
| Napájení | od 12 V do 24 V |
| Napájení topného systému | 24V |
| Spotřeba energie | 0,6 W |
| Spotřeba topné energie | 21 Z |
| Topný systém | termostaticky řízené |
| Délka kabelu | 3 m |
| Stupeň ochrany | IP66 |
| Provozní teplota | od -40 °C do 85 °C |
| Vlhkost okolí | od 0 % relativní vlhkosti do 100 % relativní vlhkosti, bez kondenzace |
| Teplota vzduchu | |
| Měřicí rozsah | od -40 °C do 85 °C |
| Rezoluce | 0,01 °C |
| Přesnost | ±0,1 °C |
| Relativní vlhkost | |
| Měřicí rozsah | od 0 % relativní vlhkosti do 100 % relativní vlhkosti |
| Rezoluce | 0,01 % relativní vlhkosti |
| Přesnost | ±1,5 % relativní vlhkosti |
| Atmosférický tlak | |
| Měřicí rozsah | od 300 hPa do 1250 hPa |
| Rezoluce | 10 Pa |
| Přesnost | ±50 Pa |
| Intenzita srážek | |
| Metoda měření | radar |
| Měřicí rozsah | od 0 mm/h do 300 mm/h |
| Rezoluce | 0,01 mm/h |
| Přesnost | ±10 % |
| Rychlost větru | |
| Metoda měření | ultrazvukový |
| Standardní rozsah měření | od 0 m/s do 60 m/s |
| Rozšířený rozsah měření | od 0 m/s do 75 m/s |
| Odolnost proti rychlosti větru | až 80 m/s |
| Rezoluce | 0,1 m/s |
| Přesnost pro rychlosti až 10 m/s | ±0,3 m/s |
| Přesnost pro rychlosti od 10 m/s do 50 m/s | ±3 % |
| Přesnost pro rychlosti nad 50 m/s | ±5 % |
| Směr větru | |
| Metoda měření | ultrazvukový |
| Měřicí rozsah | od 0° do 360° |
| Rezoluce | 0,1° |
| Přesnost | ±3° |
| Globální sluneční záření | |
| Metoda měření | fotoelektrický |
| Měřicí rozsah | od 0 W/m² do 2000 W/m² |
| Doba odezvy | ≤1 s |
| Rezoluce | 1 W/m² |
| Spektrální rozsah | od 300 nm do 1100 nm |
| Přesnost | ±3 % |
| Roční drift | méně než 3 % |
| Doba stabilizace | ≤1 s |
| Sluneční čas | |
| Metoda měření | fotoelektrický |
| Měřicí rozsah | od 0 h do 6553,5 h |
| Doba odezvy | ≤100 ms |
| Rezoluce | 0,1 hodiny |
| Spektrální rozsah | od 300 nm do 1100 nm |
| Přesnost | ±3 % |
| Roční drift | méně než 3 % |
| Doba stabilizace | ≤1 s |
| Připojení kabelu M12 | |
| Bílý drát | RS485-A |
| Hnědý drát | Zem |
| Zelený drát | Signální uzemnění |
| Žlutý drát | Signál SDI-12 |
| Šedý drát | V- topný systém |
| Růžový drát | Topný systém V+ |
| Modrý drát | RS485-B |
| Červený drát | V+ |
| Rozměry | 140 × 140 × 350 mm |
| Mše | 1607 g |
