Popis produktu: SenseCAP S800 8v1 - senzor pro stavbu meteorologické stanice - Seeedstudio 101991023
SenseCAP S800 je pokročilý senzor počasí určený pro přesné a komplexní monitorování podmínek prostředí. Měří osm klíčových parametrů: teplotu vzduchu, relativní vlhkost, atmosférický tlak, rychlost a směr větru (pomocí ultrazvukové technologie), koncentrace PM2,5 a PM10 a hladinu hluku . Je navržen tak, aby odolal extrémním podmínkám, jeho provozní teplotní rozsah je -40 °C až 85 °C a jeho krytí IP66 zajišťuje vynikající vodotěsnost . Senzor využívá rozhraní RS485 (MODBUS-RTU) a SDI-12 , což usnadňuje integraci s různými systémy pro záznam dat. Sada obsahuje také 3metrový kabel , kabel USB typu C , montážní šrouby a plochou podložku pro otevření komunikačního portu.
Výrobce připravil uživatelskou příručku , která usnadňuje zahájení práce se senzorem.

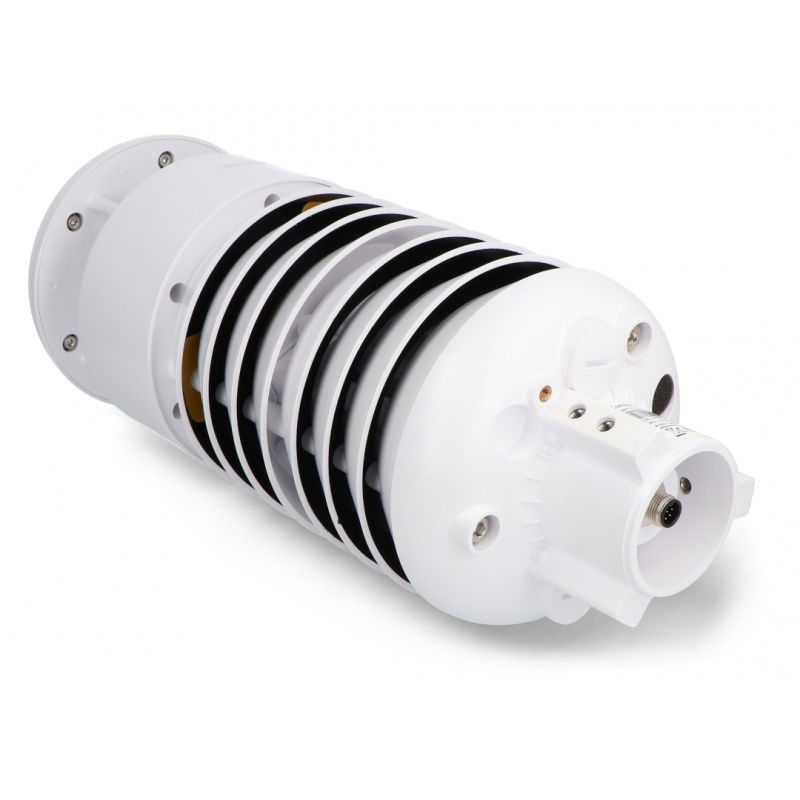

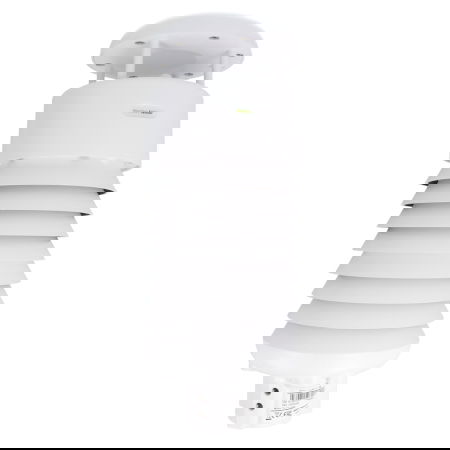

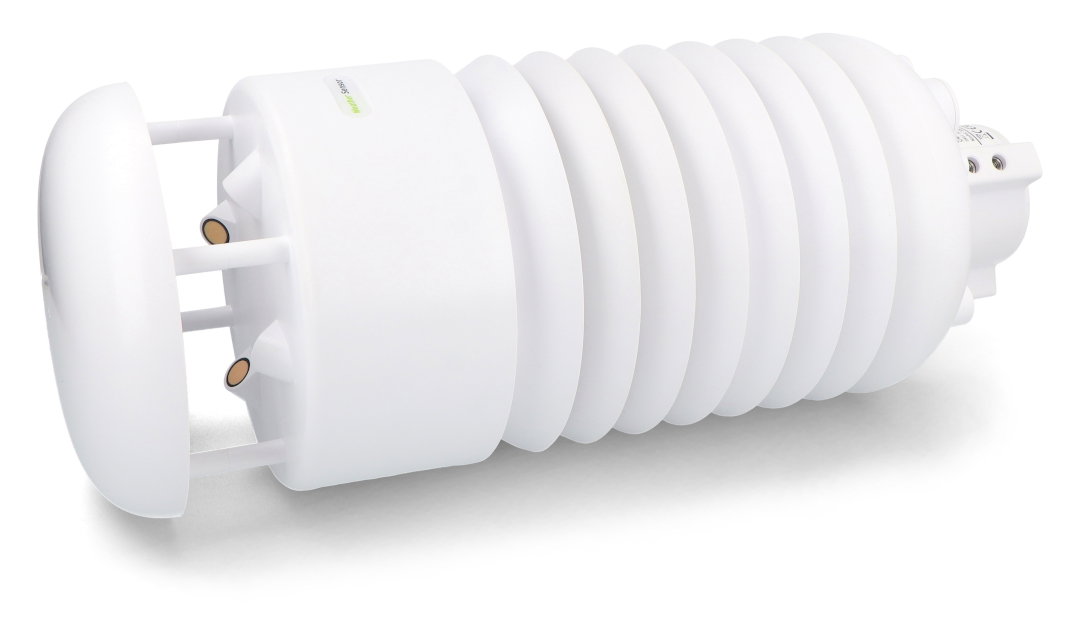

SenseCAP S800 8v1 - senzor pro stavbu meteorologické stanice - Seeedstudio 101991023.
Senzor se používá k monitorování až 8 parametrů prostředí.
Hlavní vlastnosti senzoru
- Umožňuje měření osmi parametrů prostředí: teploty vzduchu, relativní vlhkosti, atmosférického tlaku, rychlosti a směru větru, koncentrací částic PM2,5 a PM10 a hladiny hluku.
- Poskytuje vysokou odolnost vůči drsným povětrnostním podmínkám díky třídě krytí IP66
- Nabízí podporu pro rozhraní RS485 (MODBUS-RTU) / SDI-12
- Je vybaven termostaticky řízeným topným systémem, který umožňuje provoz i v extrémně chladných podmínkách.
- Používá ultrazvukové senzory k měření rychlosti a směru větru, což snižuje počet pohyblivých částí použitých v konstrukci
- Je navržen pro provoz v širokém teplotním rozsahu od -40 °C do 85 °C.
Aplikace senzorů SenseCAP S800
Senzor SenseCAP S800 nachází uplatnění v mnoha oblastech, včetně zemědělství, kde pomáhá optimalizovat podmínky plodin . V kontextu chytrých měst toto zařízení usnadňuje řízení kvality ovzduší a hluku , čímž zlepšuje kvalitu života obyvatel. Dále je neocenitelným nástrojem v energetickém a dopravním sektoru, stejně jako v meteorologickém monitorování, kde jeho schopnost přesně předpovídat počasí významně podporuje rozhodování.
Senzory SenseCAP ONE
Řada senzorů počasí SenseCAP ONE jsou kompaktní zařízení, která uživatelé nazývají „all-in-one“. Zahrnují širokou škálu senzorů, které umožňují sledovat až 10 klíčových parametrů počasí: teplotu vzduchu, vlhkost, atmosférický tlak, intenzitu světla, rychlost a směr větru, srážky, koncentraci PM 2,5 a PM 10 a hladinu CO2 . Toto komplexní řešení umožňuje vysoce přesné sledování atmosférických podmínek v jednom kompaktním zařízení (schopnost měřit jednotlivé hodnoty závisí na zvoleném modelu senzoru).
Prohlédněte si další produkty Seeedstudio na našich webových stránkách
nabídka!
Řada SenseCAP ONE od Seeedstudio.
Testování spolehlivosti prováděné před uvedením produktu na trh.
Vysoká spolehlivost senzorů SenseCAP
Produkty Seeedstudio se vyznačují vysokou kvalitou a spolehlivostí , což potvrzují četné testy prováděné během výroby. Než jsou moduly konečně uvolněny z továrny, výrobce provádí řadu testů , aby zajistil jejich bezchybnou funkčnost v extrémních podmínkách po celou dobu jejich životního cyklu. Řada SenseCAP ONE prošla šesti testy spolehlivosti , včetně:
- Aerodynamický tunel - měření směru a rychlosti větru v uměle měněném prostředí,
- Zkouška vysokými a nízkými teplotami - určuje výkon v extrémně nepříznivých teplotních podmínkách,
- Strukturální test - určuje, zda jsou shromážděné hodnoty z více zařízení konzistentní a vysoce přesné,
- Tříosý vibrační test (xyz) – vyhodnocuje vliv vibrací na měření senzorů,
- Zkouška vodotěsnosti a těsnosti - kontrola, zda modul splňuje požadavky pro provoz v náročném prostředí,
- Výzkum, vývoj a výrobní testy – pro ověření výkonu více zařízení v továrních podmínkách.
Komunikační protokoly Modbus RTU RS485 a SDI-12
RS485 je standard pro přenos dat , který umožňuje sériovou komunikaci na velké vzdálenosti a v náročných podmínkách prostředí . Často se používá v průmyslových systémech díky své schopnosti udržovat spolehlivou komunikaci i za přítomnosti elektromagnetického rušení.
SDI-12 je standard rozhraní pro připojení mikroprocesorů k senzorům životního prostředí. Číslo „12“ představuje datovou rychlost 1200 baudů. Je obzvláště oblíbené v aplikacích pro monitorování životního prostředí, protože umožňuje jednoduché a efektivní připojení více senzorů k jednomu zařízení pro sběr dat .
Aplikace SenseCAP ONE.
Technické specifikace senzoru
- Model: SenseCAP S800
- Naměřené hodnoty:
- teplota vzduchu: rozsah od -40 °C do 85 °C, přesnost ± 1 °C, rozlišení 0,01 °C
- Relativní vlhkost: rozsah 0 % až 100 % relativní vlhkosti, přesnost ±1,5 % relativní vlhkosti, rozlišení 0,01 % relativní vlhkosti
- barometrický tlak: rozsah od 300 hPa do 1250 hPa, přesnost ± 50 Pa, rozlišení 10 Pa
- Rychlost větru: standardní rozsah 0 m/s až 60 m/s, rozšířený rozsah až 75 m/s, odolnost proti přetížení až 80 m/s, přesnost ±0,3 m/s (≤10 m/s); ±3 % (od 10 m/s do 50 m/s); ±5 % (>50 m/s), rozlišení 0,1 m/s
- směr větru: rozsah od 0° do 360°, přesnost ± 3°, rozlišení 0,1°
- PM2,5: rozsah 0 µg/m³ až 1000 µg/m³, přesnost ±10 % (100 µg/m³ až 1000 µg/m³); ±10 µg/m³ (0 µg/m³ až 100 µg/m³), rozlišení 1 µg/m³
- PM10: rozsah od 0 µg/m³ do 1000 µg/m³, přesnost ± 15 % (od 100 µg/m³ do 1000 µg/m³); ±15 µg/m³ (od 0 µg/m³ do 100 µg/m³), rozlišení 1 µg/m³
- šum: rozsah od 35 dB do 100 dB, přesnost ± 1,5 dB, rozlišení 0,1 dB
- Napájení senzoru: 12 V až 24 V
- Napájení topení: 24 V
- Protokol: RS485 (MODBUS-RTU) / SDI-12
- Třída ochrany IP: IP66
- Délka kabelu: 3 m
- Provozní teplota a vlhkost: -40 °C až 85 °C, 0 % až 100 % relativní vlhkosti
- Hmotnost: 2 kg

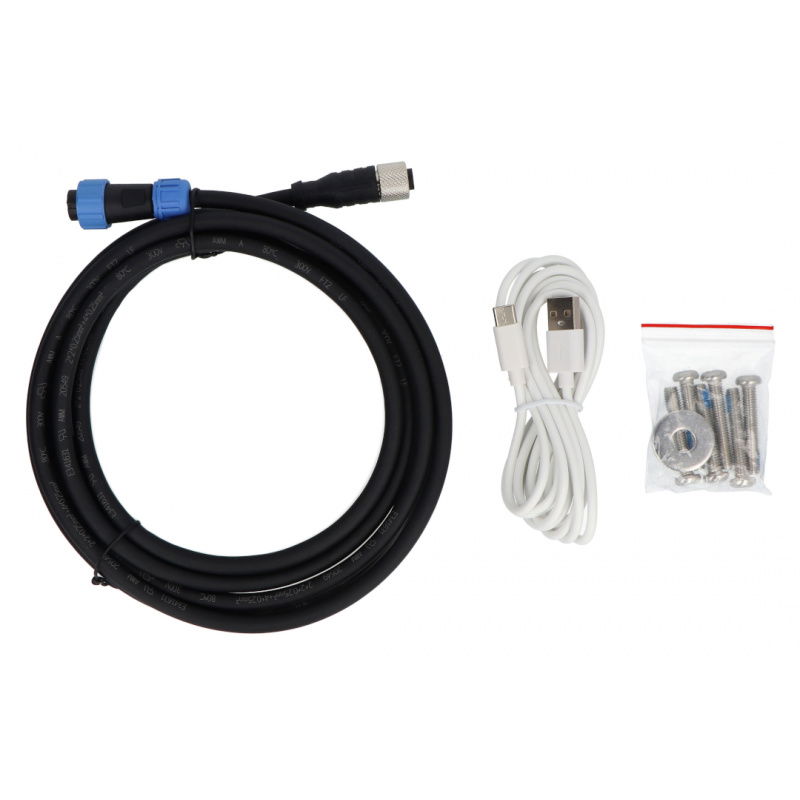

Obsah sady
- 1x SenseCAP S800 8v1 - senzor pro sestavení meteorologické stanice
- 1x komunikační kabel M12 s 8 piny
- 1x kabel USB typu C pro konfiguraci zařízení
- 6x montážní šrouby
- 1x plochá podložka pro otevření konfiguračního portu

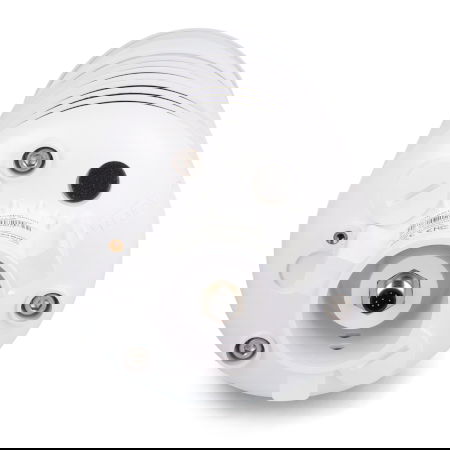

Snímač má krytí IP66.
