Popis produktu: SenseCAP S700 V2 7v1 - senzor pro stavbu meteostanice - Seeedstudio 101991022
SenseCAP S5700 V2 7in1 od Seeedstudio je kompaktní senzor pro stavbu meteostanice , který vám umožní určit okolní podmínky , jako je teplota vzduchu, relativní vlhkost , barometrický tlak , intenzita světla, intenzita dešťových srážek (optický senzor), stejně jako rychlost a směr větru. (stanoveno metodou ultrazvuku ). Díky své speciální konstrukci jej lze použít v průmyslových aplikacích - modul má stupeň krytí IP66 . Je vodotěsný a prachotěsný a může také pracovat v prostředí s teplotami od -40 °C do 85 ° C, což z něj činí ideální řešení pro projekty prováděné v obtížných podmínkách.
Před zahájením práce se SenseCAP S700 V2 7in1 si také přečtěte uživatelskou příručku připravenou výrobcem.

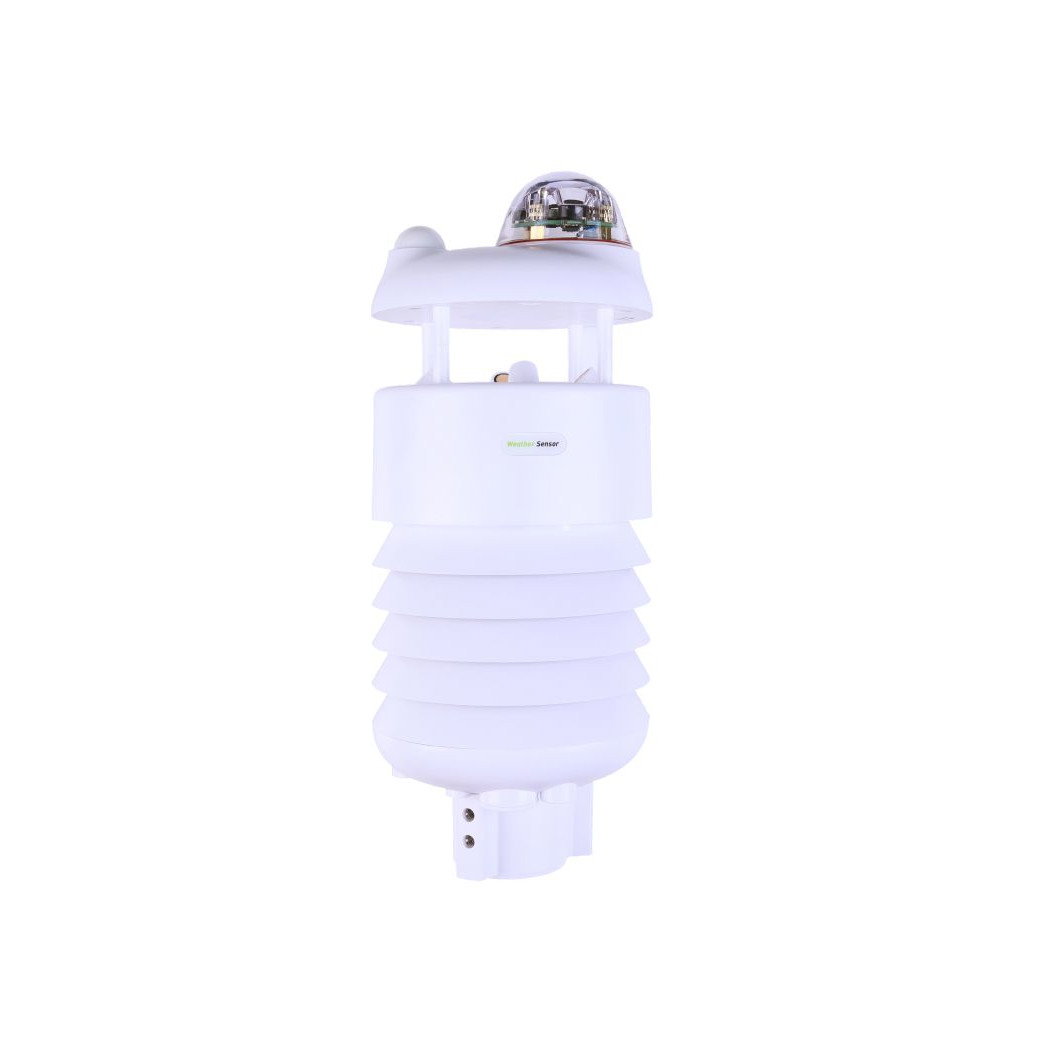

SenseCAP S700 V2 7v1 - senzor pro stavbu meteostanice - Seeedstudio 101991022.
Aplikace SenseCAP ONE.
Speciální vlastnosti senzoru
- Měření až 7 parametrů : jeden modul umožňuje měřit hodnoty jako je teplota vzduchu, relativní vlhkost, barometrický tlak, intenzita světla, intenzita srážek, rychlost a směr větru.
- Aplikace na průmyslové úrovni: rozsah provozních teplot od -40 °C do 85 ° C, stupeň ochrany IP66 zajišťující vodotěsnost a prachotěsnost, umožňuje použití senzoru ve venkovních aplikacích v odvětvích, jako je chytré zemědělství, chytrá města, obnovitelná energie nebo široce chápaná doprava.
- Výstupní rozhraní : Komunikační protokol RS485 (MODBUS-RTU) / SDI-12 umožňuje spolupráci s jakýmkoliv záznamníkem dat podporujícím tento protokol.
- Pokročilé komponenty obsažené v sadě : 3 m kabel určený pro montáž na sloup; radiační štíty pro přesné měření okolí; vestavěné ultrazvukové senzory v kopuli pro měření rychlosti a směru větru (bez pohyblivých částí, které by mohly ovlivnit přesnost měření).
SenseCAP ONE lze také použít se SenseCAP Sensor Hub 4G Data Logger a SenseCAP S2100, které lze použít jako dataloggery.
Moderní technologie
Senzory pro měření rychlosti a směru větru využívají inovativní technologii založenou na ultrazvuku (místo tradičního mechanického anemometru). Snížením počtu pohyblivých částí je senzor méně náchylný k rozbití, což usnadňuje jeho údržbu. Tím se zvýší jeho odolnost a přesnost měření.
Senzory SenseCAP ONE
Řada senzorů počasí SenseCAP ONE jsou kompaktní zařízení, která uživatelé nazývají „vše v jednom“. Zahrnují širokou škálu senzorů, které umožňují sledovat až 10 klíčových parametrů počasí - teplotu vzduchu, vlhkost vzduchu, atmosférický tlak, intenzitu světla, rychlost a směr větru, srážky, koncentraci PM 2,5 a PM 10 a hladinu CO2 . Toto komplexní řešení umožňuje vysoce přesné sledování atmosférických podmínek v jednom kompaktním zařízení (schopnost měřit jednotlivé hodnoty závisí na zvoleném modelu snímače).
Řada SenseCAP ONE od Seeedstudio.
Testy spolehlivosti provedené před uvedením produktu na trh.
Vysoká spolehlivost senzorů SenseCAP
Produkty Seeedstudio se vyznačují vysokou kvalitou a spolehlivostí , které potvrzují četné testy provedené ve fázi výroby. Před konečným uvolněním modulů z továrny provádí výrobce řadu testů , aby zajistil, že moduly budou perfektně fungovat v extrémních podmínkách po celou dobu svého životního cyklu. Řada SenseCAP ONE prošla 6 testy spolehlivosti , mezi které patří:
- aerodynamický tunel - měření směru a rychlosti větru v uměle se měnícím prostředí,
- Test vysoké a nízké teploty - určuje provoz v extrémně nepříznivých teplotních podmínkách,
- Strukturální test – určuje, zda jsou shromážděné hodnoty z více zařízení konzistentní a vysoce přesné,
- Tříosý vibrační test (xyz) - hodnotí vliv vibrací na měření senzoru,
- Zkouška vodotěsnosti a těsnosti - kontrola, zda modul splňuje požadavky pro provoz ve ztíženém prostředí,
- R&D a výrobní test - pro kontrolu výkonu více zařízení v továrních podmínkách.
Stavíte si vlastní meteostanici? Nezapomeňte se podívat na senzory Seeedstudio dostupné v naší nabídce!
Technické specifikace modulu
- Model: SenseCAP S700 V2
- Naměřené hodnoty:
- teplota vzduchu: rozsah od -40°C do 85°C, přesnost ± 1°C, rozlišení 0,01°C
- relativní vlhkost: rozsah 0% až 100% RH, přesnost ± 1,5% RH, rozlišení 0,01% RH
- barometrický tlak: rozsah od 300 hPa do 1250 hPa, přesnost ± 50 Pa, rozlišení 10 Pa
- intenzita srážek: rozsah od 0 mm/h do 200 mm/h, přesnost ± 10 %, rozlišení 0,2 mm/h
- intenzita světla: rozsah od 0 lx do 200 000 lx, přesnost ± 5 % čtení, rozlišení 5 lx
- rychlost větru: standardní dosah 0 m/s až 60 m/s, rozšířený dosah až 75 m/s, odolnost až 80 m/s, přesnost ± 0,3 m/s (≤10 m/s); ± 3 % (od 10 m/s do 50 m/s); ± 5 % (>50 m/s), rozlišení 0,1 m/s
- směr větru: rozsah od 0° do 360°, přesnost ± 3°, rozlišení 0,1°
- Napájení senzoru: 12V až 24V
- Napájení topení: 24V
- Protokol: RS485 (MODBUS-RTU) / SDI-12
- Třída těsnosti IP: IP66
- Délka kabelu: 3m
- Provozní teplota a vlhkost: -40°C až 85°C, 0% až 100% RH
- Hmotnost: 2 kg

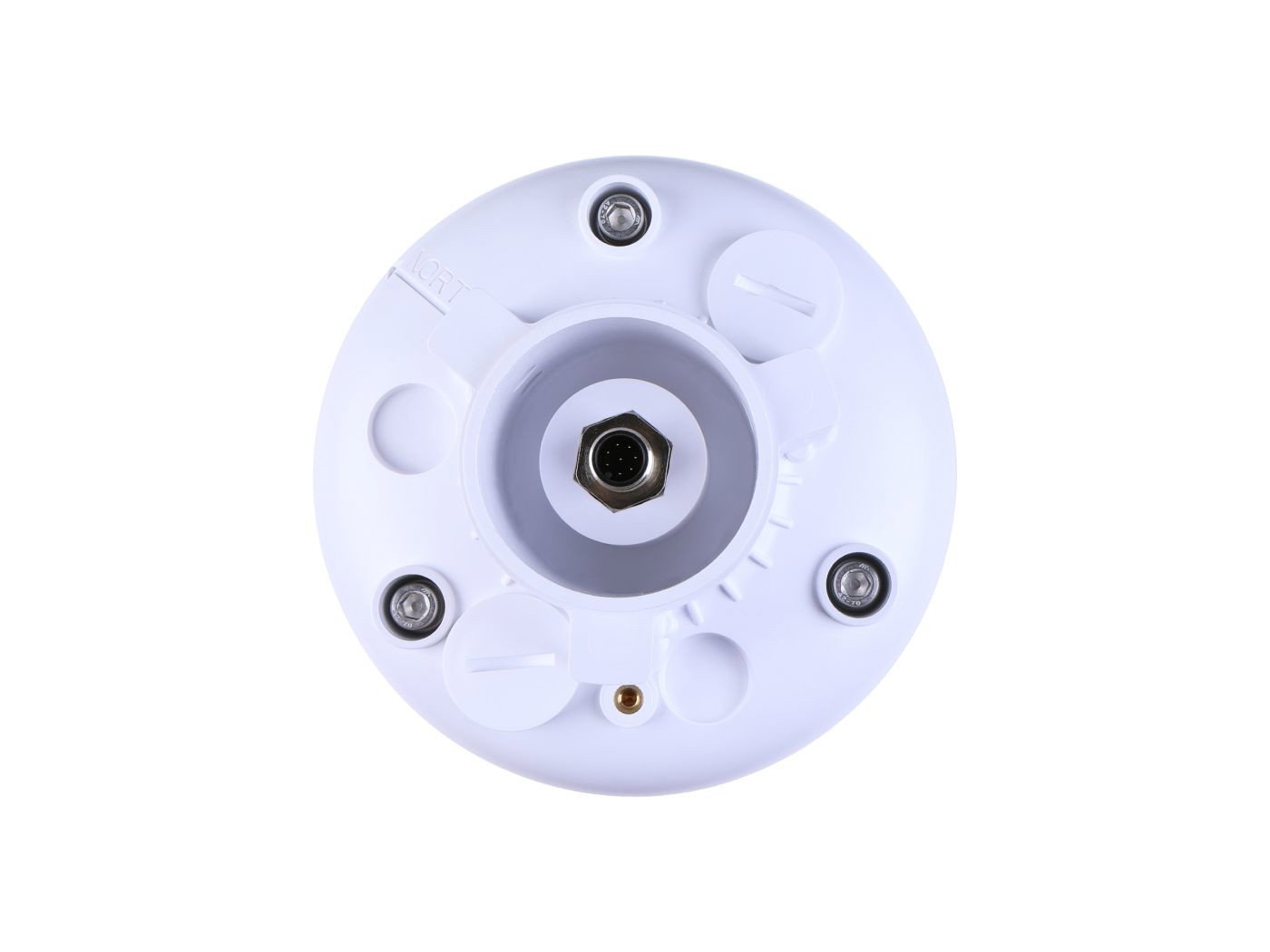

Montážní konektor.

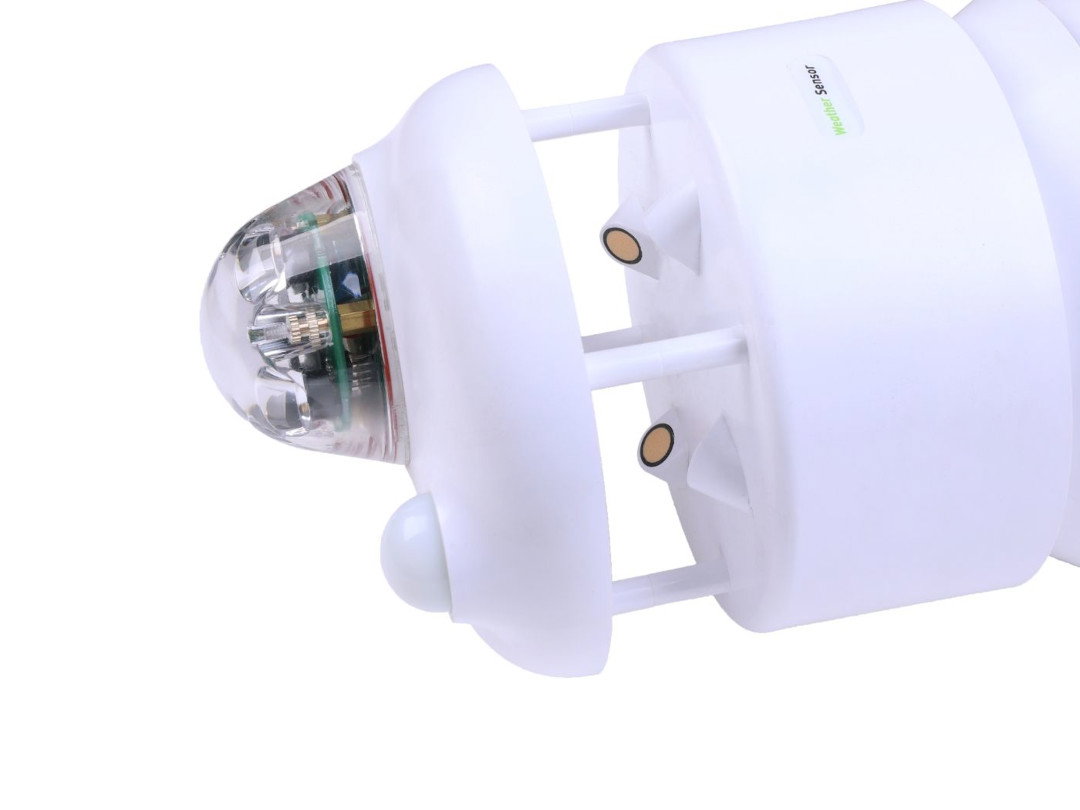

Ultrazvukové senzory pro měření rychlosti a směru větru, senzor pro měření intenzity světla a optický senzor srážek.
Nastavte obsah
- SenseCAP S700 V2 7v1 - senzor pro stavbu meteostanice - 1 kus
- Komunikační kabel M12 8-pin - 1 kus
- Kabel s konektorem USB typu C pro konfiguraci zařízení - 1 kus
- Montážní šrouby - 6 kusů
- Plochá podložka pro otevření konfiguračního portu - 1 kus
