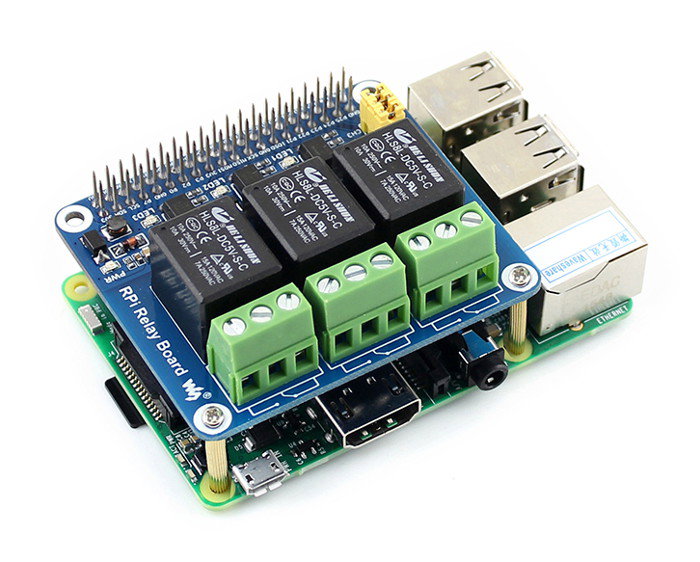

Popis produktu: RPi Relay Board - 3 relé - overlay for Raspberry Pi
Stínění je přizpůsobeno GPIO konektorům Raspberry Pi, verze 4B, 3B +, 3B, 2B, B + a A + , se třemi relé s parametry 250 V / 10 A. Deska má šroubové připojení. Komunikuje prostřednictvím digitálních signálů.
Štít má konektory vhodné pro Raspberry Pi , tři relé a šroubové konektory. Minipočítač lze zakoupit samostatně.
Specifikace
- Síla: Převzato z Raspberry Pi
- 3 x relé s následujícími parametry:
- 250 VAC / 10 A
- 120 V stř. / 15 A
- 30 VDC / 10 A
- Konektory kompatibilní s Raspberry Pi
- Optoizolace oddělující systém řídicí osy
- Stavové LED
- Čtyři otvory pro montážní šrouby
- Součástí jsou montážní prvky
- Rozměry: 65 x 56 mm
Spojení
Modul komunikuje prostřednictvím digitálních signálů, daných prostřednictvím pinů GPIO Raspberry Pi. Níže uvádíme distribuci použitých pinů, společně se značkami GPIO, pro knihovnu wringPi a v nomenklatuře procesoru BCM.
| Relé |
Kolík GPIO |
Knihovna vedení Pi |
Označit Systém BCM |
|---|---|---|---|
| Kanál 1 | 37 | P25 | 26 |
| Kanál 2 | 38 | P28 | dvacet |
| Kanál 3 | 40 | P29 | 21 |
|
Podrobný popis připojení a příklad konfigurace z minipočítače najdete v uživatelské příručce . |
Rozložení prvků na desce
- GPIO konektor pro připojení k Raspberry Pi
- Šroubové připojení pro připojení ovládaného zařízení
- Relé
- Optočleny PC817
- LED diody:
- Svítí: NC je otevřeno a NO je zavřeno
- Nesvítí: NC je zavřeno a NO je otevřeno
- Zavřeno: ovládání relé pomocí výchozích vstupů a výstupů ze vzorového kódu
- Otevřeno: ovládání relé přes vstupy a výstupy přes vodiče
