Popis produktu: CAN Expansion HAT - 2-kanálový izolovaný CAN shield pro Raspberry Pi - MCP2515 + SN65HVD230 - Waveshare 17912
CAN Expansion HAT je překryvná vrstva pro Raspberry Pi od společnosti Waveshare, která rozšiřuje sběrnici CAN . Nabízí dvoukanálovou komunikaci CAN 2.0 se systémy MCP2515 a SI65HVD230 , zajišťující stabilitu a bezpečnost přenosu dat. Vestavěný digitální izolátor a izolace napájecího zdroje chrání před rušením a přepětím. Modul je vybaven TVS SM24CANB, podporou napětí 3,3 V / 5 V, přepínatelným rezistorem 120 Ω a rozhraním SPI . Standardní 40pinový GPIO konektor zaručuje plnou kompatibilitu s Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B+ / 4B / 5 . Ideální pro automobilové a průmyslové aplikace.
Produkt kompatibilní s Raspberry Pi a Arduino !
Výrobce poskytuje uživatelskou příručku , která mimo jiné obsahuje ukázkové programové kódy a pokyny pro připojení overlay.

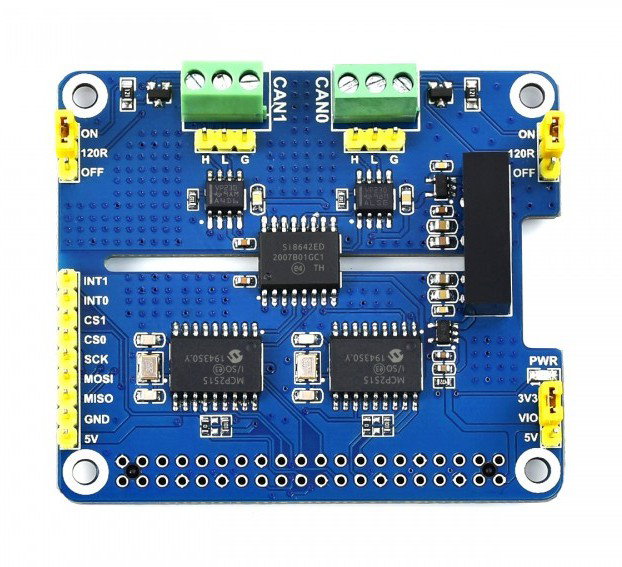

CAN Expansion HAT - 2-kanálový izolovaný CAN štít pro Raspberry Pi - MCP2515 + SN65HVD230 - Waveshare 17912.

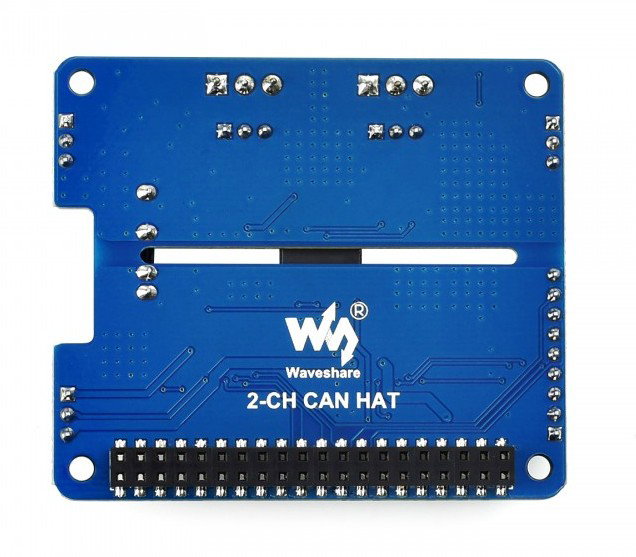

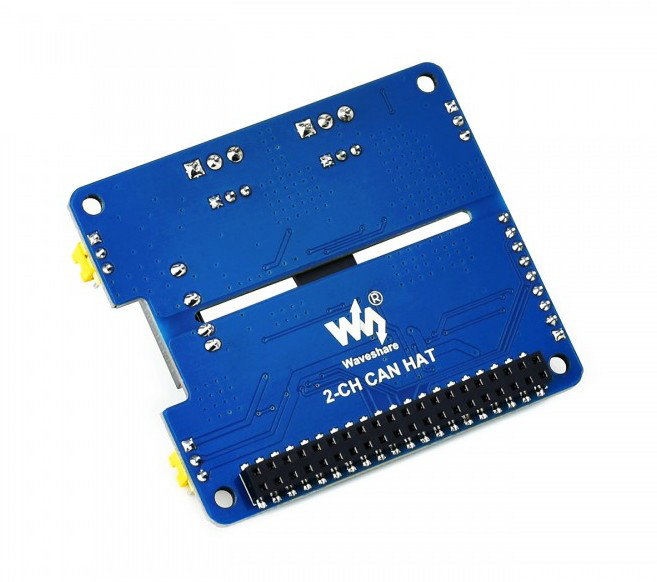

Štít má 40pinový GPIO konektor.
Hlavní vlastnosti CAN Expansion HAT
- Dvoukanálový CAN : Komunikace CAN2.0 díky MCP2515 a SI65HVD230
- Izolace napájení a signálu : zajišťuje stabilitu a ochranu proti rušení
- ESD ochrana : TVS SM24CANB chrání před přepětím a elektrostatickým nábojem
- Podpora napětí 3,3 V / 5 V : konfigurovatelné pomocí propojky
- Zakončovací odpor 120 Ω : přepínatelný pro optimalizaci přenosu
- Raspberry Pi kompatibilita : standardní 40pinový GPIO konektor

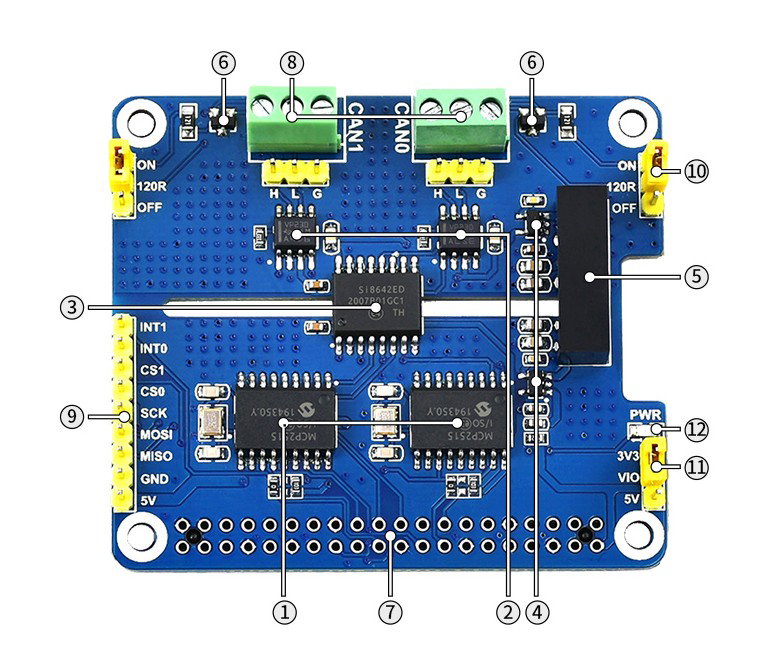

Uspořádání prvků na překrytí
- Ovladač MCP2515
- Transceiver SI65HVD230
- Digitální izolátor SI8642ED
- Napájecí systém RT9193-33
- B0505LS-1W izolační modul napájecího zdroje
- Dioda TVS SM24CANB
- Standardní Raspberry Pi 40pinový GPIO header
- Šroubová svorka sběrnice CAN
- Ovládací piny MCU pro použití se základními deskami, jako je Arduino
- Přepínač zakončovacího odporu 120 Ω
- Logický spínač úrovně 3,3V/5V
- Indikátor napájení
Komponenty na desce CAN Expansion HAT.

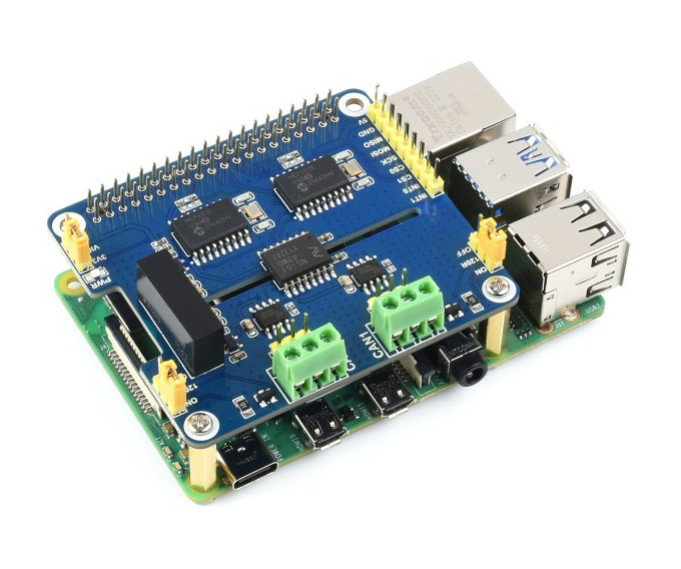

Překrytí je kompatibilní s mnoha modely Raspberry Pi.
Připojení a kompatibilita s Raspberry Pi
Modul podporuje Raspberry Pi Zero, 2B, 3B, 4B a 5 díky standardnímu 40pinovému konektoru GPIO . SPI musí být aktivováno v konfiguraci systému. Pro stabilní instalaci a ochranu proti zkratu se doporučuje použít distanční podložky . Ke konfiguraci modulu pro práci s CAN0 a CAN1 jsou nutné změny v souboru config.txt.
Technické specifikace CAN Expansion HAT
- Typ: CAN rozšiřující podložka
- Vestavěný čip: MCP2515 a SI65HVD230
- Napájecí napětí: 5V
- Logické napětí: 3,3V / 5V
- Rozhraní: SPI
- Rozměry: 65 x 56,5 mm
Nastavte obsah
- 1x CAN Expansion HAT - 2-kanálový izolovaný CAN štít pro Raspberry Pi - MCP2515 + SI65HVD230 - Waveshare 17912
- 1x Hlavička 2x20pin samice
- 1x Sada šroubů a rozpěrek
Předmětem prodeje je pouze překryv - Raspberry Pi je nutné zakoupit samostatně.
