Popis produktu: NB-IoT / Cat-M (eMTC) / GNSS HAT - SIM7080G - kryt pro Raspberry Pi - Waveshare 17693
SIM7080G HAT overlay pro Raspberry Pi je pokročilý telekomunikační modul určený pro IoT aplikace. Podporuje technologie NB-IoT a Cat-M umožňující efektivní přenos dat v nízkopásmových sítích LTE. Modul má navíc funkce GNSS s podporou GPS, GLONASS, BeiDou a Galileo, které nabízejí přesné určování polohy. Díky kompatibilitě s deskami Raspberry Pi , Arduino a STM32 a četným funkcím, jako je podpora protokolů TCP/UDP/MQTT nebo podpora AT příkazů , je modul všestranným řešením pro projekty IoT. Je vybaven slotem na SIM pro 1,8 V karty, nastavitelnými logickými úrovněmi a anténami a je ideální pro chytré měřiče nebo monitorování prostředí.
NB-IoT / Cat-M (eMTC) / GNSS HAT - SIM7080G - štít pro Raspberry Pi - Waveshare 17693.
Překrytí podporuje globální pásma NB-IoT a Cat-M a také funkci určování polohy.

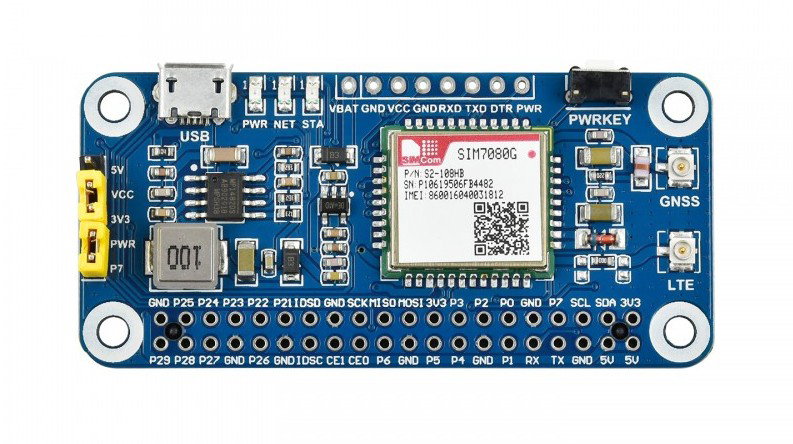

Hlavní vlastnosti komunikačního modulu
- Podpora komunikačních protokolů: TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT
- Funkce určování polohy: GNSS podporuje GPS, GLONASS, BeiDou a Galileo
- Standardní 40pinový konektor GPIO: kompatibilní s řadou Raspberry Pi
- UART piny: pro připojení k vývojovým deskám, např. Arduino / STM32
- Globální pásma LTE: NB-IoT a Cat-M s širokým pokrytím
- Nízká spotřeba energie: úsporné režimy jako PSM a eDRX
- Podpora příkazů AT: pro konfiguraci a testování
- Vestavěné rozhraní USB: pro testování AT příkazů, získávání dat o poloze GPS a další funkce
- Vestavěný převodník napětí: standardně 3,3V, přepínatelný na 5V pomocí propojky

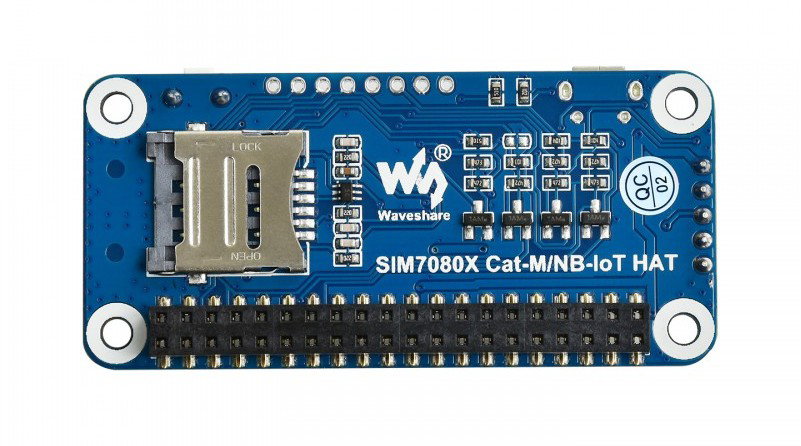

- Slot pro SIM kartu: podporuje pouze 1,8V SIM karty (nepodporuje 3V SIM karty)
- 3 LED kontrolky: pro snadné sledování pracovního stavu
- Rychlost přenosu dat: od 300 do 3686400 bps
- Automatické vyjednávání oblíbených přenosových rychlostí: 9600 / 19200 / 38400 / 57600 / 115200 bps

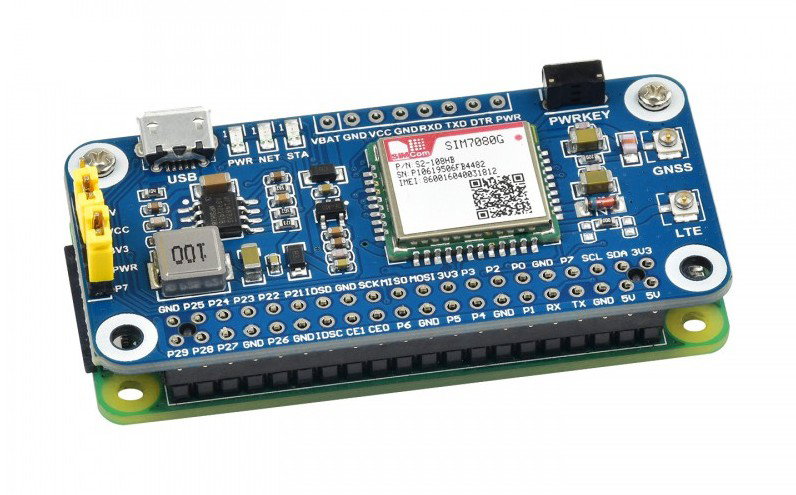

Kompatibilita a připojení modulů
Modul je kompatibilní s oblíbenými mikrokontroléry, jako jsou Raspberry Pi , Arduino a STM32 . Modul je připojen přímo k Raspberry Pi ke 40pinovému konektoru GPIO. V případě Arduina jsou pro sériovou komunikaci použity piny D10 (RX) a D11 (TX) a pro STM32 piny UART . Pro správné připojení modulu je nutné připojit také LTE a GPS antény a ujistit se, že SIM karta je kompatibilní (pouze 1,8 V). Modul se zapne podržením tlačítka PWRKEY po dobu asi 1 sekundy.
Modul nepodporuje standardní SIM karty . Použijte prosím NB SIM kartu nebo SIM kartu, která podporuje eMTC.

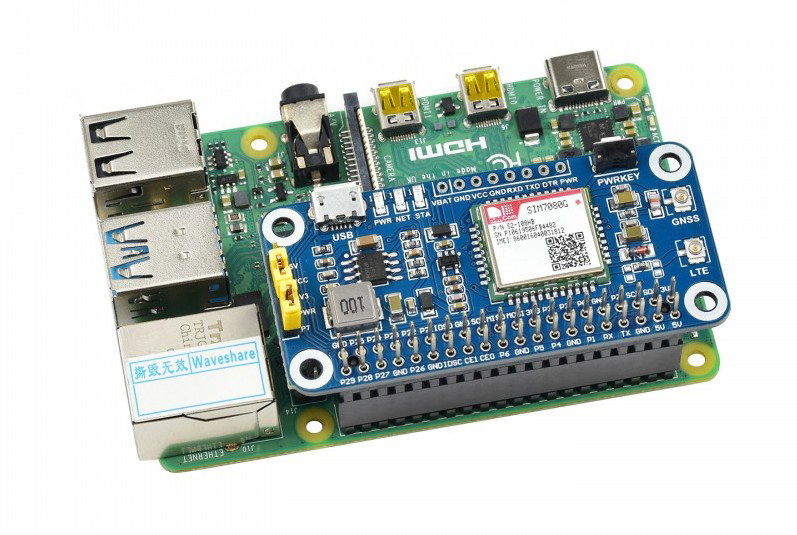

Modul je kompatibilní s řadou Raspberry Pi se standardním 40pinovým konektorem GPIO.
Raspberry Pi není součástí balení. Minipočítač lze zakoupit samostatně.
Programování modulů
Modul se programuje pomocí AT příkazů , které jsou odesílány přes sériový port. Pro připojení k síti můžete použít například příkazy jako AT+CPIN? (kontrola SIM karty) nebo AT+CNMP=38 (nastavení režimu LTE). Pro Raspberry Pi můžete použít knihovnu Python , jejíž ukázkový kód lze stáhnout z vyhrazeného úložiště. Programování na Arduinu a STM32 zahrnuje odesílání AT příkazů z příslušného programovacího prostředí (IDE) v souladu s dokumentací modulu.
Pozor!
SIM7080G podporuje globální frekvenční pásma, takže při registraci do sítě může docházet ke zpožděním.
Technické specifikace modulu
- Frekvenční pásmo:
- NB-IoT: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
- Cat-M: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
- Přenos dat:
- NB-IoT: UL ≤ 150 kb/s, DL ≤ 136 kb/s
- Cat-M: UL ≤ 1119 kb/s, DL ≤ 589 kb/s
- GNSS polohování:
- Satelitní systémy: GPS, GLONASS, BeiDou, Galileo
- Typ přijímače: 16 kanálů
- Provozní frekvence: GNSS L1: 1575,42 ± 1,023 MHz / GLONASS: 1597,5 ~ 1605,8 MHz / BeiDou: 1559,05 ~ 1563,14 MHz / Galileo L1: 1575,42 ± 1,02MHz
- Obnovovací frekvence: 1 Hz
- Formát dat GNSS: NMEA-0183
- GNSS anténa: aktivní anténa
- Napájecí napětí: 5V
- Logická úroveň: 3,3V / 5V (přepínatelná propojkami)
- Provozní teplota: od -40°C do 85°C
- Skladovací teplota: -45°C až 90°C
- Rozměry: 65 x 30,5 mm
Nastavte obsah
- 1x NB-IoT / Cat-M (eMTC) / GNSS HAT - SIM7080G - kryt pro Raspberry Pi - Waveshare 17693

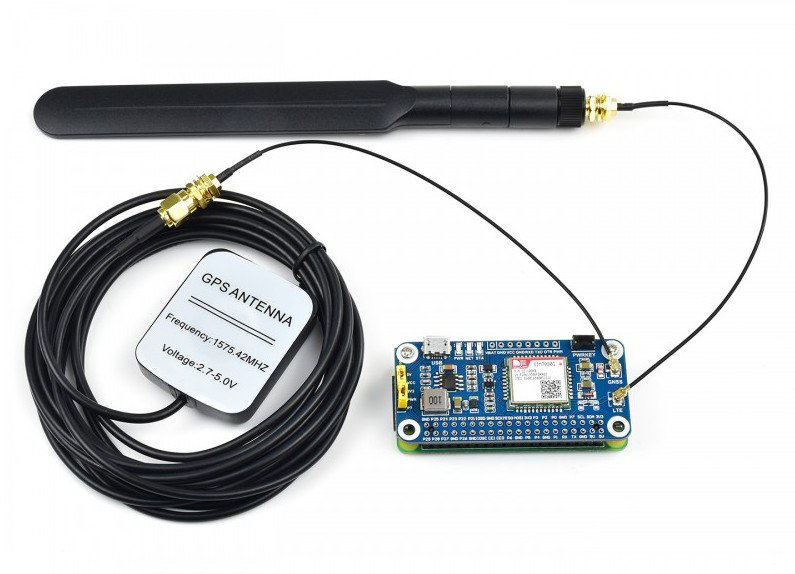

- 1x LTE anténa
- 1x externí GPS anténa (typ B)
- 1x kabel USB typu A na microUSB
- 1x 2x20pinový samičí konektor
- 1x Sada montážních šroubů pro Raspberry Pi
Sada obsahuje LTE anténu a GPS anténu.
