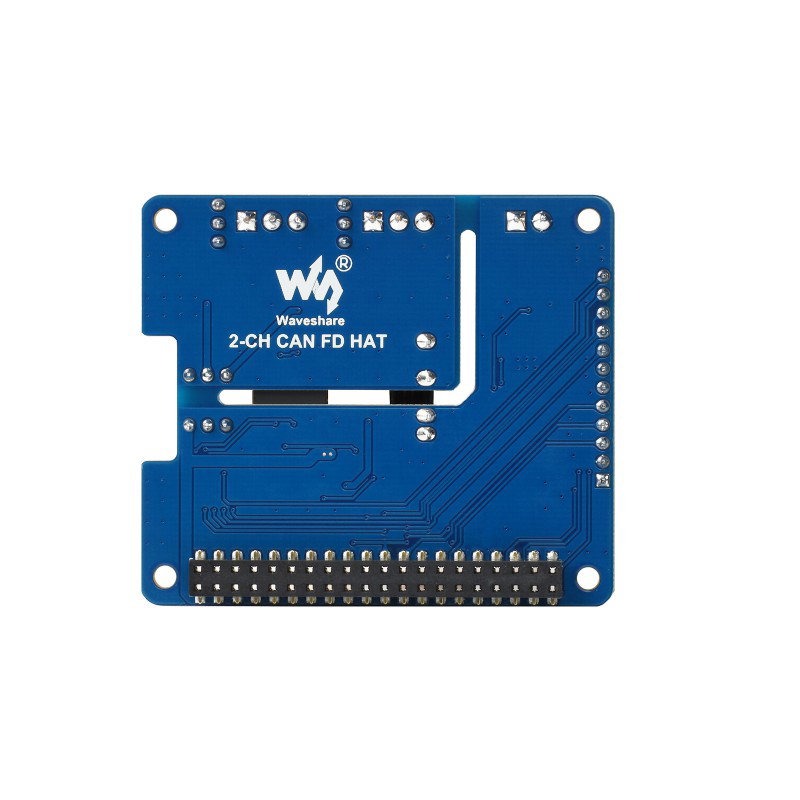

Popis produktu: CAN FD Expansion HAT - 2kanálové izolované překrytí CAN FD - pro Raspberry Pi - Waveshare 17075
CAN FD Expansion HAT je překrytí vyráběné společností Waveshare, které rozšiřuje sběrnici CAN . Podporuje původní protokol CAN 2.0 a rozšíření CAN FD s vyšší propustností dat. Má dva kanály . S mnoha vestavěnými ochrannými obvody , včetně přepěťové ochrany 500 W, ochrany ESD, ochrany proti zkratu a elektrického oddělení, je komunikace rozhodně bezpečnější a mnohem spolehlivější . CAN FD Expansion HAT má dva vestavěné systémy: MCP2518FD - řadič CAN a MCP2562FD - sběrnicový transceiver.

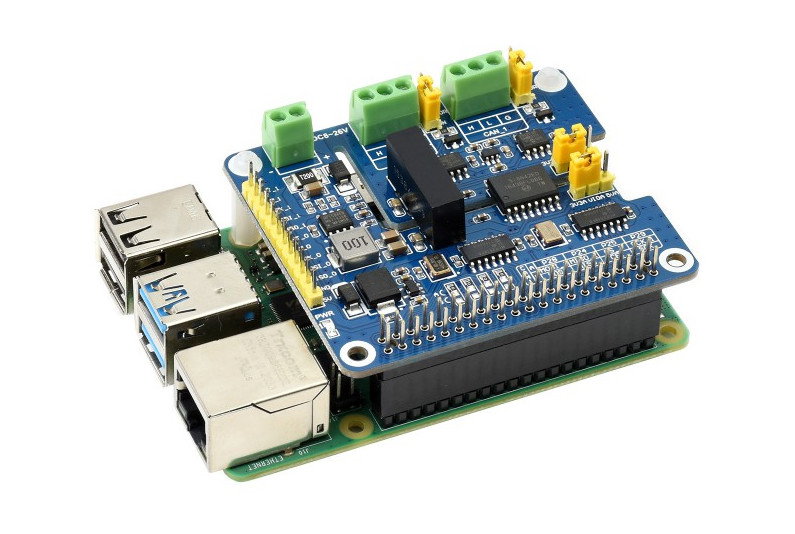

Kombinace CAN FD Expansion HAT a Raspberry Pi. Předmětem prodeje je pouze štít - Raspberry Pi je nutné zakoupit samostatně.
Kompatibilní s Raspberry Pi a Arduino!
Výrobce poskytuje Wiki stránku produktu , která obsahuje mimo jiné ukázkové programové kódy nebo pokyny pro připojení štítu.
Přehled funkcí CAN FD Expansion HAT
- Vybaven 40PIN GPIO konektorem pro Rapberry Pi
- Také kompatibilní s Jetson Nano a Arduino
- Podporuje jak tradiční protokoly CAN 2.0, tak CAN FD
- Je vybaven ovládacími piny Breakout SPI navrženými pro připojení k hostitelským řídicím deskám, jako je STM32 / Arduino
- Vestavěná elektrická izolace-izolované napětí až 5 kV, stabilní provoz, mnohem vyšší schopnost rušení
- Vestavěná přepěťová ochrana, ESD ochrana, ochrana proti zkratu a tím - bezpečnější komunikace
- Vestavěný regulátor napětí 3,3 V / 5 V
- Vestavěný 120 Ohm zakončovací odpor, propojka konfigurovatelná
- Výrobce poskytuje programovací zdroje a pokyny (příklady pro Raspberry Pi / Arduino)
Technická specifikace překrytí
- Typ: Rozšíření CAN a CAN FD
- Vestavěný čip: MCP2518FD a MCP2562FD
- Počet kanálů: 2
- Komunikační rozhraní: SPI
- Napájecí napětí:
- 5V přes Raspberry Pi
- od 8 V do 26 V DC na šroubové svorce
- Logická úroveň: 3,3V / 5V
- Rozměry překrytí: 65 x 56,5 mm
Obsah sady
- CAN FD Expansion HAT
- Záhlaví 2x20pin samice - 1 kus
- Šrouby - 4 kusy
- Nylonové podložky - 2 kusy

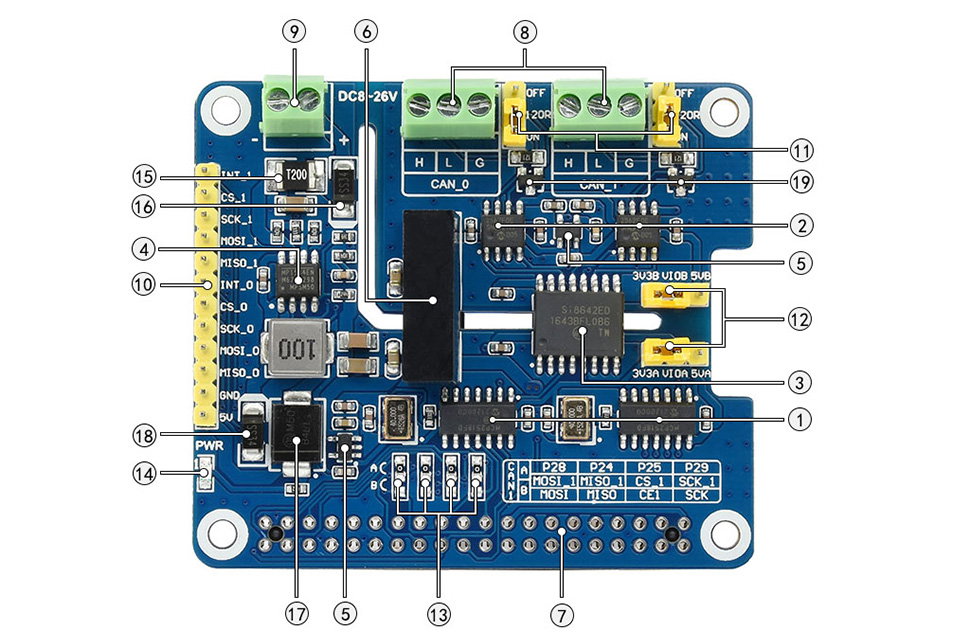

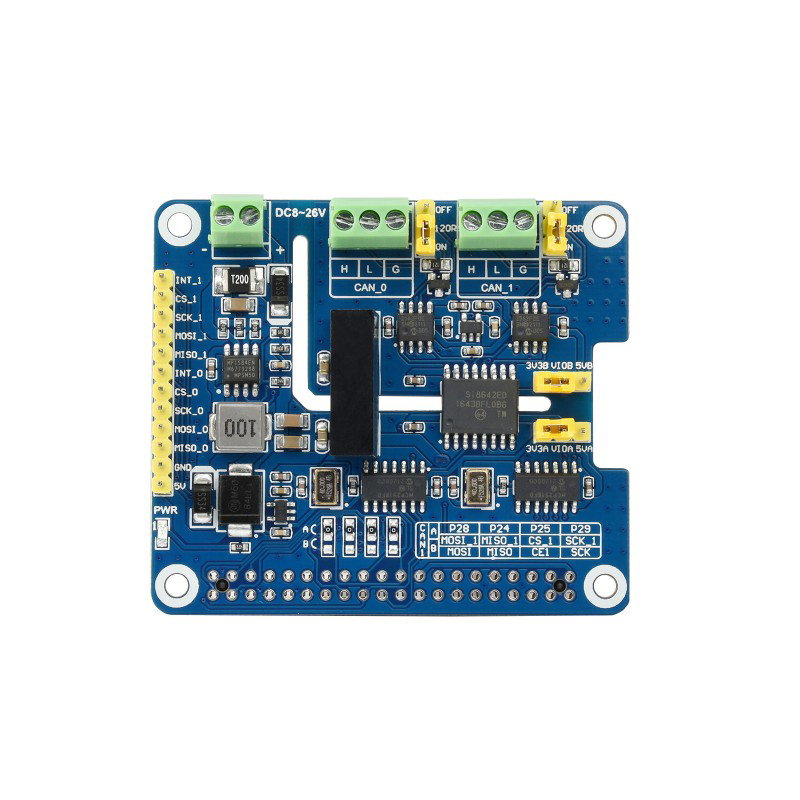

Uspořádání prvků na překrytí
1. Ovladač MCP2518FD
2. Transceiver MCP2562FD
3. Digitální izolátor SI8642ED
4. Napájení MP1584EN
5. Napájení RT9193-33
6. Modul izolace výkonu B0505LS-1W
7. Standardní Raspberry Pi 40PIN GPIO záhlaví
8. Šroubová svorka sběrnice CAN
9. Svorka pro externí napájení
10. Ovládací piny MCU pro použití se základními deskami, jako je Arduino
11. 120 ohm zakončovací odporový spínač
12. Logický hladinový spínač 3,3 V / 5 V
13. Volba provozního režimu CAN
Odpověď: CAN_0 a CAN_1 používají dva samostatné SPI (výchozí)
B: CAN_0 a CAN_1 sdílejí jeden SPI
14. Indikátor napájení
15. Pojistka
16. Dioda chránící proti zpětnému připojení napájecího zdroje
