LTE GPS HAT - LTE / GPRS / GPS SIM7600E-H - štít pro Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 14952

Index: WSR-12533 EAN: 5904422319519

Štít pro Raspberry Pi, který umožňuje odesílat textové zprávy a vytvářet připojení v síti GSM. Má také modul GPS. Podporuje LTE CAT4 až do 150 Mb / s. Komunikuje přes sériové rozhraní UART (RX, TX) prostřednictvím AT příkazů.

LTE GPS HAT - LTE / GPRS / GPS SIM7600E-H - štít pro Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare...
1 995,00 Kč
1 621,95 Kč bez DPH.
Zboží skladem
Zkontrolujte množství
Náklad 24h
30 dní na vrácení
Výrobce: Waveshare
Compatibility: Raspberry Pi

Popis

Modul pracuje s Raspberry Pi , který umožňuje komunikaci ve standardu GSM a GPRS. Umožňuje vám uskutečňovat hlasové hovory, odesílat SMS zprávy. Má také vestavěný modul GPS. Podporuje LTE CAT4. Na desce jsou: konektor karty SIM, u.FL zásuvky pro připojení externí antény a konektor mini jack pro připojení mikrofonu nebo sluchátek.

Předmětem prodeje je štít, minipočítač Raspberry Pi lze zakoupit samostatně.

Použitý modul SIM7000E umožňuje komunikaci přes síť GPRS / LTE, má také modul GPS. Deska má slot pro SIM kartu a 3,5 mm minikonektor.

Pozornost!

Systém SIM7600E-H podporuje region Evropy, Afriky, jihovýchodní Asie a západní Asie, před nákupem zkontrolujte, zda operátor podporuje dané pásmo.

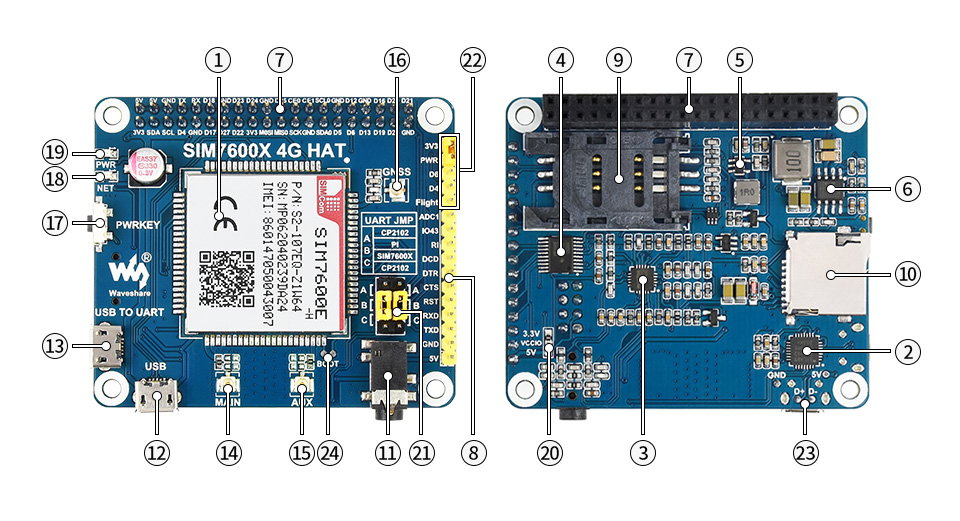

Co je na desce

1. Čip SIM7600E-H
2. Převodník USB - UART CP2102
3. NAU8810 audio dekodér
4. Napěťový tranzistor TXS0108EPWR: snižte 3,3V / 5V na 1,8V
5. Napájecí zdroj MP2128DT
6. Napájecí zdroj MP1482
7. GPIO konektor Raspberry Pi
8. Řídicí rozhraní SIM7600: umožňuje připojení modulu kArduino / STM32
9. Slot pro SIM kartu: podporuje 1,8V / 3V SIM karty
10. Slot pro kartu microSD: umožňuje ukládat soubory SMS
11. 3,5 mm mini jack: pro připojení mikrofonu / sluchátek
12. USB konektor: umožňuje testování pomocí AT příkazů, stahování GPS dat atd.
13. USB - UART rozhraní: pro sériové ladění
14. Konektor hlavní antény
15. Konektor antény AUX
16. Konektor antény GNSS
17. Vypínač
18. LED indikační síť
19. LED indikující napájení
20. Propojka měnící napájecí napětí:
VCCIO - 3,3 V: Nastaví napětí na 3,3 V.
VCCIO - 5V: nastaví napětí na 5V
21. Výběr UART
přístup k Raspberry Pi přes USB - UART
ovládání SIM7600 pomocí Raspberry Pi
ovládání SIM7600 přes USB - UART
22. Konfigurační propojka PWR
23. Pájecí podložky pro USB konektor
24. BOOT


Specifikace

  • Napájecí napětí: 5V
  • Pracovní napětí: 5V / 3,3V (výchozí 3,3V)
  • M odul řízen AT příkazy
  • Integrovaný modul GSM / LTE / GPS SIM7600E-H:
    • Šestipásmový LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20
    • Třípásmový LTE-FDD: B38 / B40 / B41
    • Třípásmový UMTS / HSPA +: B1 / B5 / B8
    • GSM / GPRS / EDGE 900/1800 MHz
    • UMTS: 384 Kb / s (nahoru), 384 Kb / s (dolů)
    • HSPA +: 5,76 Mb / s (nahoru), 42 Mb / s (dolů)
    • EDGE: 236,8 kbps (nahoru), 236,8 kbps (dolů)
    • GPRS: 85,6 kbps (nahoru), 85,6 kbps (dolů)
    • Výstupní výkon:
      • GSM900: 2 W.
      • GSM1800: 1W
      • EGSM900: 0,5 W.
      • DCS1800: 0,4 W.
      • LTE: 0,25 W.
    • Generace:
      • LTE: 4G
      • WCDMA / TD-SCDMA / CDMA 2000: 3G
      • HRANA: 2,5 G
      • GSM / GPRS: 2G
    • Pracovní teplota: -30 ° C až 80 ° C
    • GNSS (GPS, GLONASS)
    • Typ přijímače:
      • 16kanálový
      • C / A kód
    • Frekvence:
      • Sledování: -159 dBm (GPS) / -158 dBm (GLONASS)
      • Studený start: -148 dBm
    • Time-to-First-Fix
      • Studený start: <35 s="" li="">
      • Horký start: <1 s="" li="">
    • Přesnost:
      • Pozice: <2,5 m CEP
  • GNSS a GPRS anténa pro U.FL konektor
  • Rozměry dlaždic: 56 x 65 mm

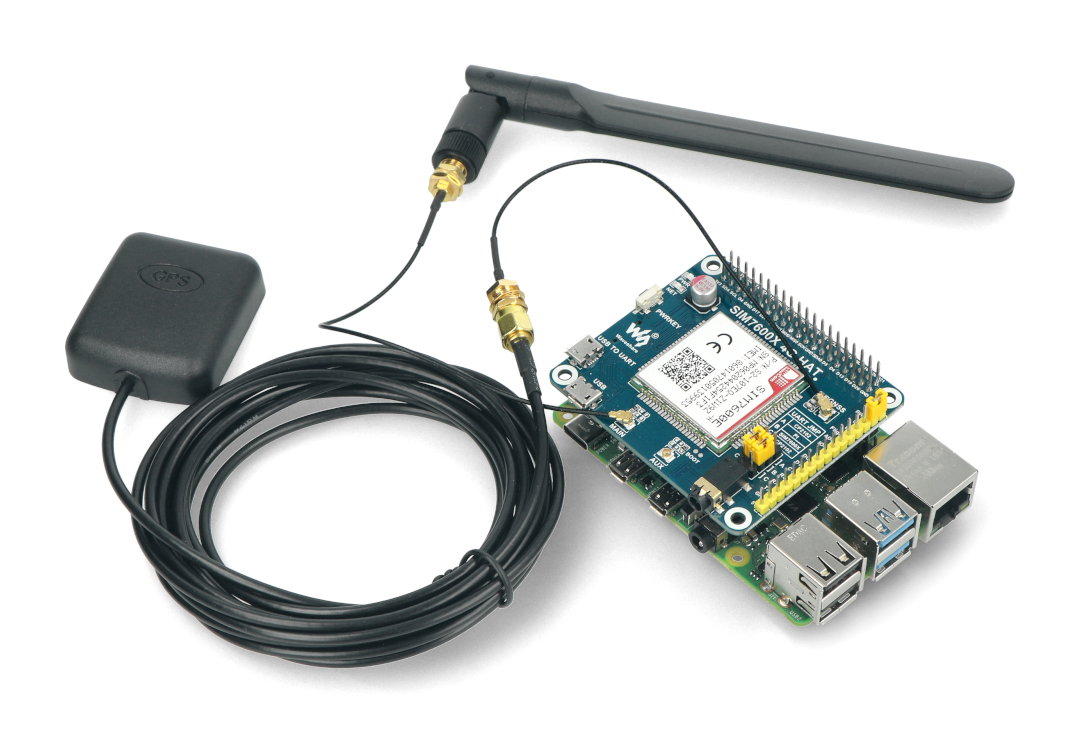

Sada obsahuje

  • Štít s modulem SIM7600E-H
  • GSM SMA anténa
  • GPS SMA anténa
  • 2x kabel microUSB
  • 2x adaptér SMA - u.Fl
  • Šrouby a rozpěrky










Napětí z 5,0 V
Napětí dolů 5,0 V
Rozhraní UART
GPS - přesnost -159 dBm
