Popis
Modul pracuje s Raspberry Pi , který umožňuje komunikaci ve standardu GSM a GPRS. Umožňuje vám odesílat SMS zprávy. Má také vestavěný modul GPS a LTE. Na desce jsou: konektor karty SIM, anténa a zásuvka u.FL pro připojení externí antény . NB-IoT je nová oblast internetu věcí, která podporuje připojení k celulární síti přes WAN.
Předmětem prodeje je štít, minipočítač Raspberry Pi lze zakoupit samostatně.

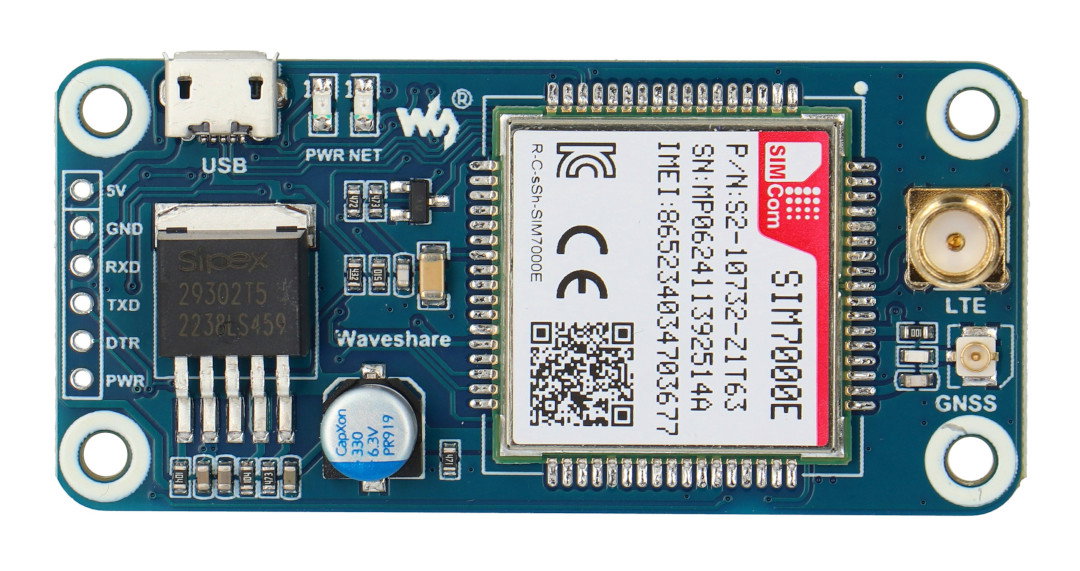

Použitý modul SIM7000E umožňuje komunikaci přes síť GPRS / LTE, má také modul GPS. Na desce je slot pro SIM kartu.
|
Pozornost! Systém SIM7000E podporuje region Evropy, Afriky, Austarlie a jihovýchodní Asie, před nákupem zkontrolujte, zda operátor dané pásmo podporuje. |
Spojení

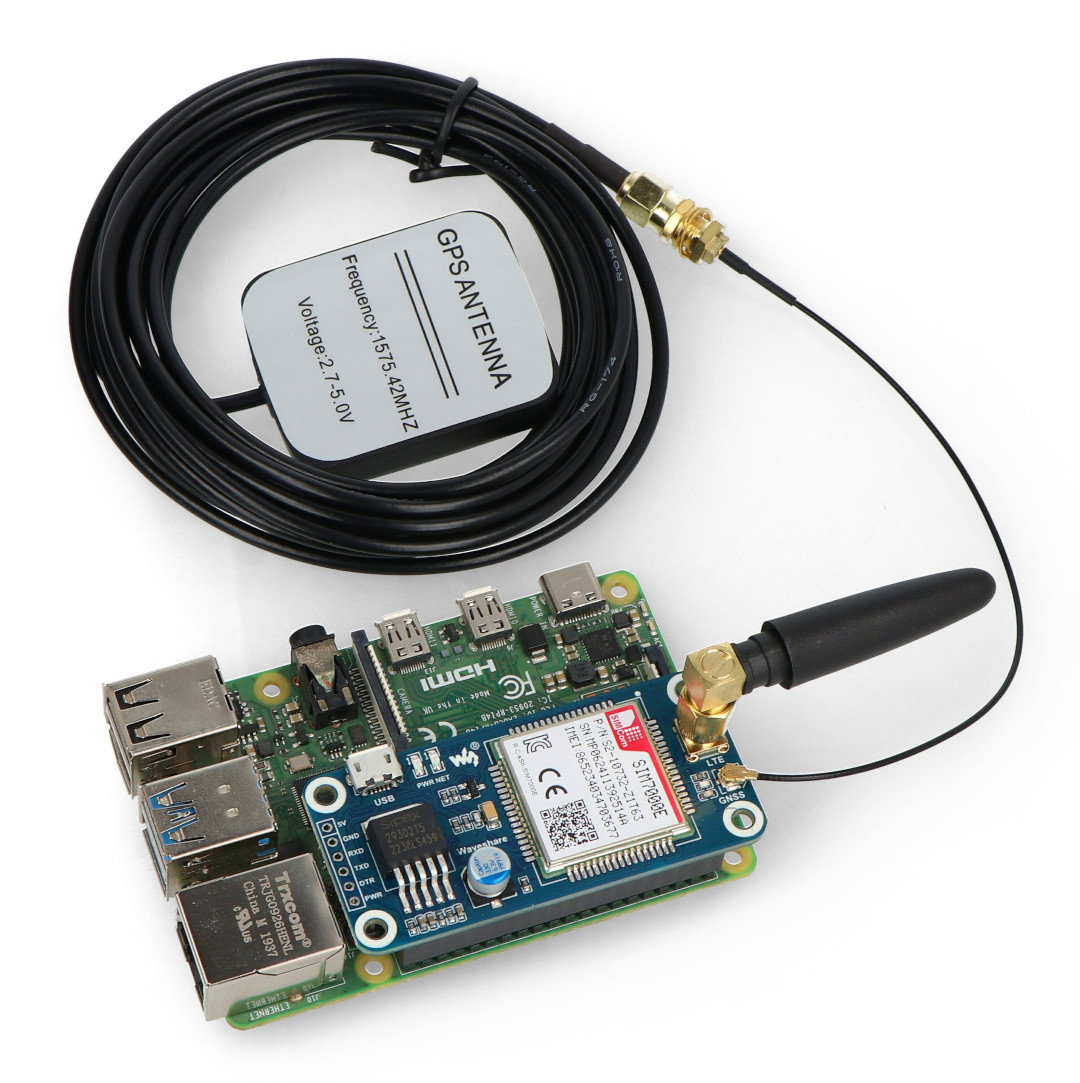

Deska má konektory kompatibilní s GPIO Raspberry Pi. Aby bylo možné začít pracovat se zařízením, stačí připojit modul a nahrát ukázkový kód poskytnutý výrobcem do Raspberry.
Specifikace
- Napájecí napětí: 5V
- Pracovní napětí: 5V / 3,3V (výchozí 3,3V)
- M odul řízen AT příkazy
- Integrovaný modul GSM / LTE / GPS SIM7000E:
- Čtyřpásmový FDD-LTE B3 / B8 / B20 / B28
- GPRS / EDGE 900/1800 MHz
- LTE CAT-M1 (eMTC): 375 kb / s (nahoru), 300 kb / s (dolů)
- NB-IOT: 66 kb / s (nahoru), 34 kb / s (dolů)
- EDGE Class: 236,8 kbps (nahoru), 236,8 kbps (dolů)
- GPRS: 85,6 kbps (nahoru), 85,6 kbps (dolů)
- Výstupní výkon:
- GSM900: 2 W.
- GSM1800: 1W
- EGSM900: 0,5 W.
- DCS1800: 0,4 W.
- LTE: 0,25 W.
- Spotřeba energie:
- Spánek: 1,1 mA
- PSM: 9 uA
- Pracovní teplota: -40 ° C až 85 ° C
- GNSS (GPS, GLONASS, BeiDou a Galileo)
- Typ přijímače:
- 16kanálový
- C / A kód
- Frekvence:
- Sledování: -162 dBm (GPS) / -157 dBm (GLONASS)
- Studený start: -148 dBm
- Time-to-First-Fix
- Studený start: <35 s="" li="">
- Horký start: <1 s="" li="">
- Přesnost:
- Pozice: <2,5 m CEP
- Aktualizace firmwaru přes USB
- Podporuje SIM karty a NB-IoT karty
- GNSS anténa pro U.FL konektor
- GSM anténa pro SMA konektor
- Rozměry dlaždic: 65 x 30,2 mm
Sada obsahuje
- Štít s modulem SIM7000E
- GSM anténa
- GPS anténa
- MicroUSB kabel
- Adaptér SMA - u.Fl
- Šrouby a rozpěrky
