Popis produktu: Modul infračerveného vysílače a přijímače - 940 nm + 38 kHz - STEMMA JST PH 2 mm - Adafruit 5990
Tento kompaktní modul od Adafruit je univerzálním řešením, které vám umožní současně odesílat a přijímat infračervené signály . Díky použití LED diod s výkonem každé až 200 mA dosahuje provozní dosah až 10 m . Má kompaktní design a flexibilní možnosti připojení: přes JST PH konektor nebo standardní pájecí piny . Deska má LED indikátory, které ukazují příjem a vysílání signálů, což usnadňuje diagnostiku. Modul je navržen pro podporu signálů 940 nm a 38 kHz , takže je ideálním řešením pro komunikaci s IR dálkovými ovladači a dalšími mikroprocesorovými aplikacemi. Integrovaný N-Channel FET zajišťuje spolehlivý a efektivní provoz.

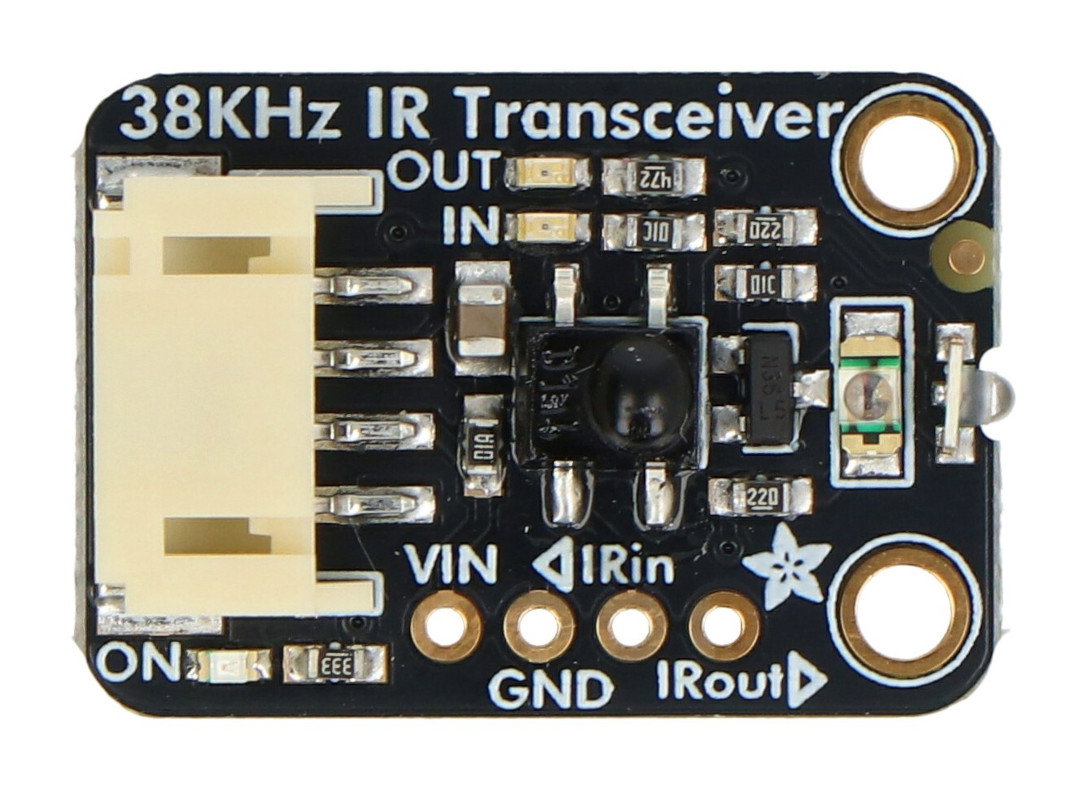

Modul infračerveného vysílače a přijímače - 940 nm + 38 kHz - STEMMA JST PH 2 mm - Adafruit 5990.

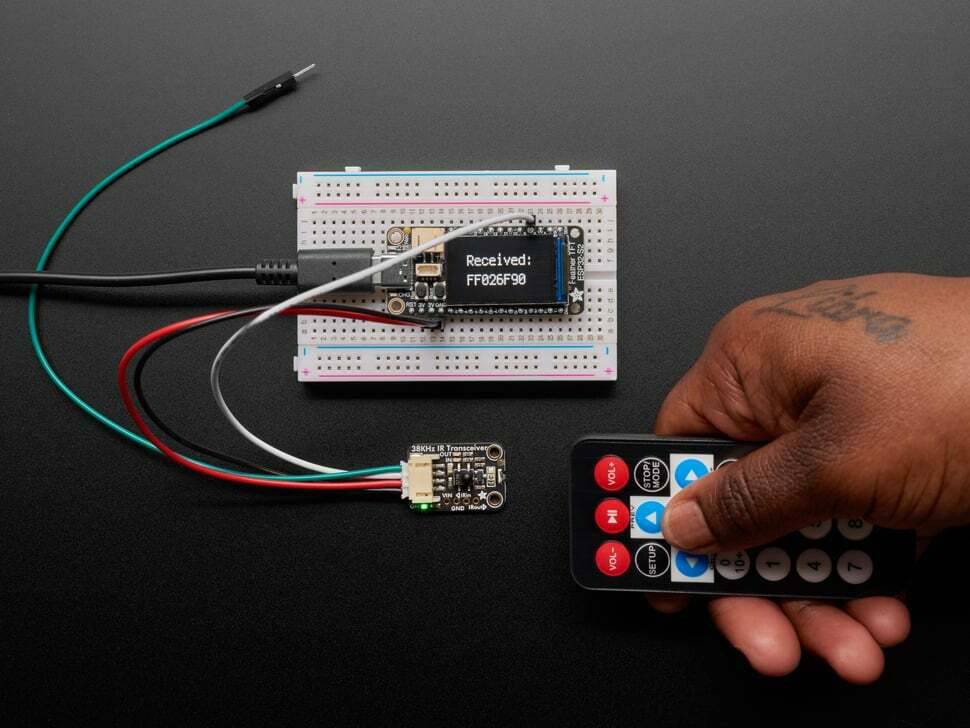

Modul umožňuje odesílání a příjem infračervených signálů.
Hlavní vlastnosti modulu
- Duální funkce : podporuje vysílání i příjem IR signálu v jednom zařízení
- Vysoký výkon : LED s proudem až 200 mA každá a dosahem až 10 metrů
- Flexibilita připojení : STEMMA JST PH (4 kolíky) nebo pájené spoje (0,1 palce)
- Viditelnost stavu : LED indikující příjem (IN) a vysílání (OUT) signálů
- Kompatibilita : Podporuje standardní signály 940nm a 38kHz, ideální pro IR dálkové ovladače

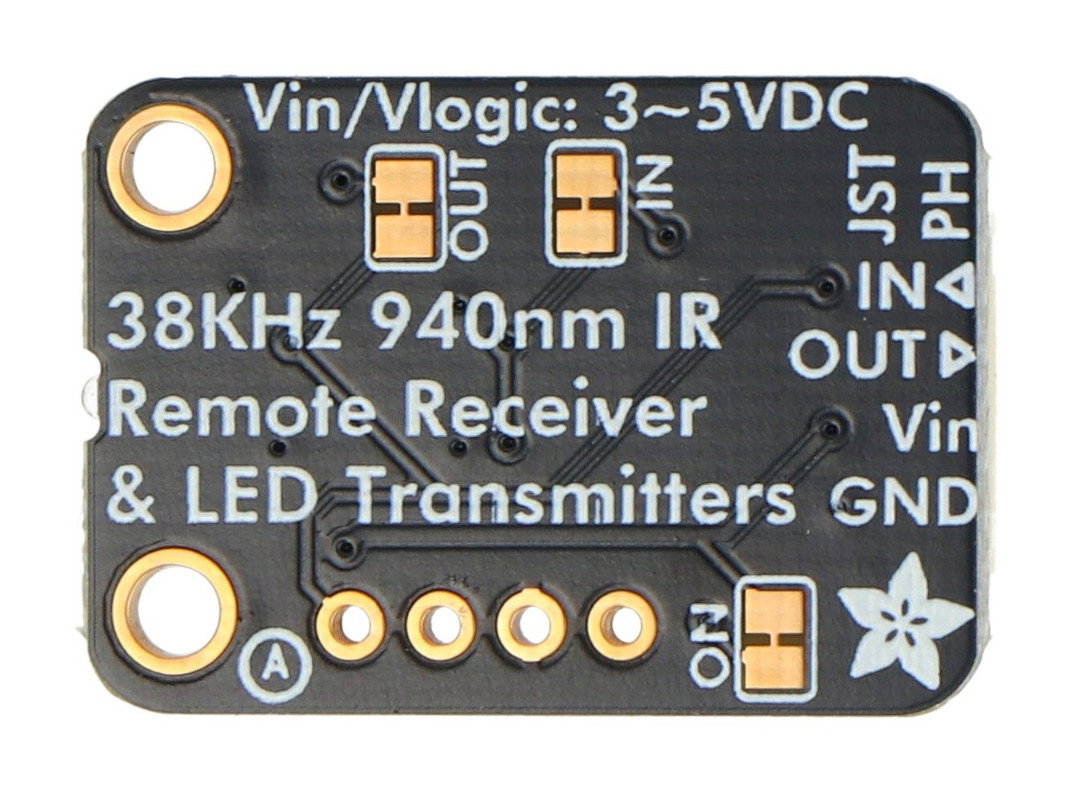

Kolíky modulu
- VIN : napájení (3 V až 5 V). Při 5V odebírá 400 mA (200 mA na LED)
- GND : zem pro napájení a signály
- IRin : Vstup IR přijímače. Umožňuje přenášet demodulovaný signál do mikrokontroléru
- IRout : Výstup řídicího signálu IR diody
IR přijímač na této desce je navržen pro příjem signálů z dálkových ovladačů pouze na 38 kHz - nebude fungovat pro detekci vzdálenosti nebo jiných signálů na různých frekvencích.
Deska je navržena pro příjem IR signálů 940 nm a 38 kHz.
Programování modulů
Modul je kompatibilní s CircuitPython, Arduino a dalšími prostředími podporujícími IR signály . Jednoduše nainstalujte knihovnu Adafruit_CircuitPython_IRRemote a začněte podporovat vysílání a příjem. Kódování je intuitivní díky podpoře modulu pulseio, který dekóduje signály IR dálkového ovládání. Příklady a podrobné pokyny naleznete v dokumentaci k produktu.
Technická specifikace desky
- Rozsah vlnových délek IR: 940 nm
- Frekvence příjmu: 38 kHz (IR dálkové ovládání)
- Napájení: 3V až 5V DC
- Emisní proud: 200 mA na diodu (400 mA při plném napájení 5 V)
- Dosah: až 10 m
- Připojovací rozhraní: STEMMA JST PH (4 piny) nebo pájené spoje
- Rozměry: 25,5 x 17,7 x 7,2 mm
- Hmotnost: 2 g
Obsah sady
- 1x modul infračerveného vysílače a přijímače - 940 nm + 38 kHz - STEMMA JST PH 2 mm - Adafruit 5990

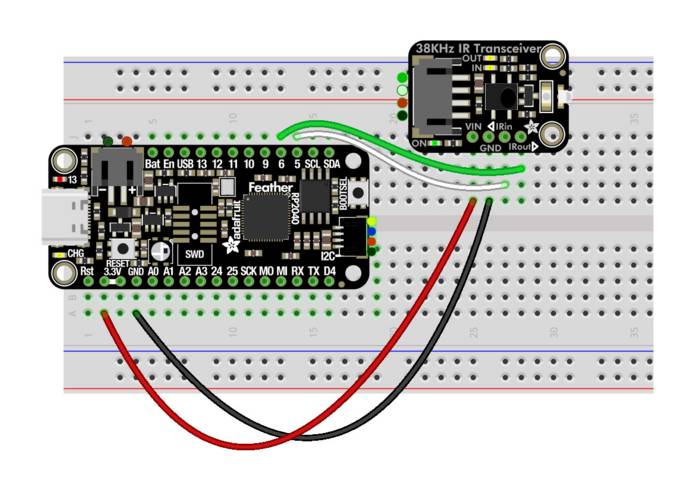

Deska nevyžaduje pájení, lze ji připojit pomocí 4pinového kabelu STEMMA JST PH s roztečí 2 mm.
