Popis produktu: LiPo SHIM - napájecí štít pro Raspberry Pi

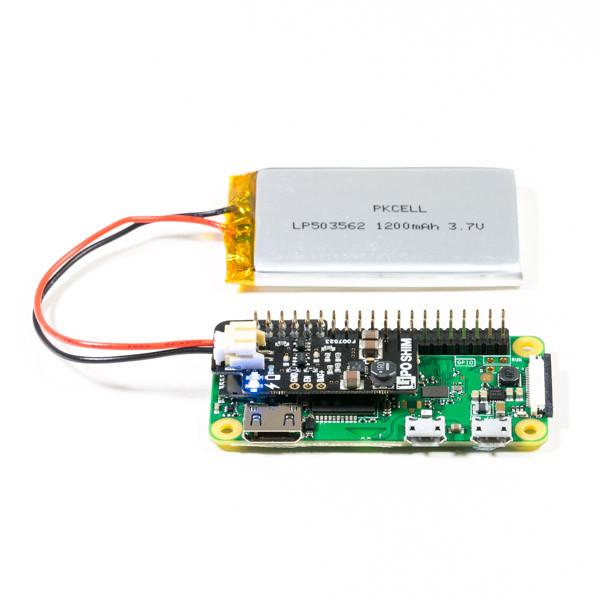

LiPo SHIM je štít pro Raspberry Pi namontovaný přímo na konektorech GPIO minipočítače. Zařízení má 2kolíkové konektory JST pro připojení baterie Li-Pol nebo Li-Ion k napájení Raspberry Pi. Deska používá zesilovač TPS61232. Modul má LED indikující stav napájení a nízkou úroveň nabití baterie. Kryt se nepoužívá k nabíjení baterií Li-Pol / Li-Ion.
Co je překrytí SHIM?
SHIM (Shove Hardware in the Middle) je nový typ desek, které jsou navrženy tak, aby byly malé, levné a praktické a lze je přímo připájet do konektorů GPIO Raspberry Pi a používat společně s jinými víčky HAT nebo pHAT. Jejich tloušťka je 0,8 mm (tloušťka desky bez na ní namontovaných komponent).
Předmětem prodeje je štít, minipočítač Raspberry Pi a Li-Pol baterie lze zakoupit samostatně.
Produkt vyžaduje samopájení konektorů.
Hlavní rysy
- Tloušťka desky: 0,8 mm
- 2pinový konektor JST 2,0 mm
- Indikátor nabití baterie pomocí LED
- Poskytuje konstantní proud až 1,5 A (nečinnost 15 uA)
- Varování na vybitou baterii při 3,4V
- Automatické vypnutí při 3 V k ochraně baterie
- Kolíky VBAT +, GND a EN
- Kompatibilní s Raspberry Pi 3, 2, B +, A +, Zero a Zero W.
- Vyžaduje pájení
- Sada obsahuje: překrytí LiPo SHIM, poutko, gumovou patku
- Software připravený výrobcem nefunguje s Raspbian Wheezy
