Popis produktu: Power Management Hat (B) - modul pro správu napájení - shield pro Raspberry Pi - Waveshare 23452
Power Management Hat (B) je překryvná vrstva určená pro desku Raspberry Pi, která vám umožňuje spravovat energii . Overlay je osazen dvoujádrovým procesorem RP2040 s taktovací frekvencí až 133 MHz, který má na starosti řízení chodu zařízení. Umožňuje uživateli mnoho užitečných funkcí, jako jsou: časované zapínání a vypínání nebo měření provozního napětí a odběru proudu. Power Management Hat (B) je také vybaven čipem MP28167-A buck-boost pro rychlou odezvu na přechodové jevy zátěže.
Produkt kompatibilní s Raspberry Pi 4B!
Podívejte se také do uživatelské příručky výrobce.
Předmětem prodeje je pouze překrytí. Raspberry Pi je nutné zakoupit samostatně.
Power Management Hat (B) - modul pro správu napájení - překryvná vrstva pro Raspberry Pi - Waveshare 23452.
Speciální vlastnosti desky
- Má 40pinový konektor GPIO, který je kompatibilní s řadou Raspberry Pi
- Je vybaven dvoujádrovým procesorem ARM Cortex M0+ s taktem až 133 MHz
- Má vestavěný vysoce přesný RTC čip PCF8523
- Má vestavěný DC čip MP28167-A buck-boost pro rychlou odezvu na přechodné jevy při zatížení
- Obsahuje vestavěné uživatelsky definované tlačítko, lze jej použít pro spuštění Raspberry Pi, bezpečné vypnutí nebo jiné vlastní funkce podle individuálních potřeb
- Je vybavena řadou ochranných obvodů jako je protiproudové napájení, protiproud, které zajišťují stabilní a bezpečný provoz
- Má také obvod pro monitorování napětí/proudu, monitoruje provozní napětí a proud Raspberry Pi v reálném čase
Uspořádání prvků
- USB typ C pro programování, USB komunikaci a napájení
- MP28167-A DC buck-boost IC pro rychlou odezvu na přechodové jevy zátěže
- Držák baterie CR1220 poskytuje stabilní napájení hodinového čipu RTC
- PCF85063 RTC čip
- Čip W25Q32JVSSIQ 4MB NOR-Flash
- Dvoujádrový procesor RP2040, frekvence až 133MHz
- INA219 nulový drift obousměrný monitor proudu/výkonu
- Uživatelské tlačítko, používané jako tlačítko napájení
- Tlačítko reset
- Tlačítko BOOT - stiskněte současně tlačítko Reset, uvolněte tlačítko Reset a poté tlačítko BOOT pro vstup do programovacího režimu
- Konektor baterie PH2.0
- Konektor ventilátoru
- LED - indikátor stavu
- LED - indikátor napájení
- Vysoce výkonný systém nabíjení lithiových baterií ETA6096
- Raspberry Pi GPIO konektory
- Kolíky RP2040 kompatibilní s kolíky Raspberry Pi Pico pro připojení k Pico Hat

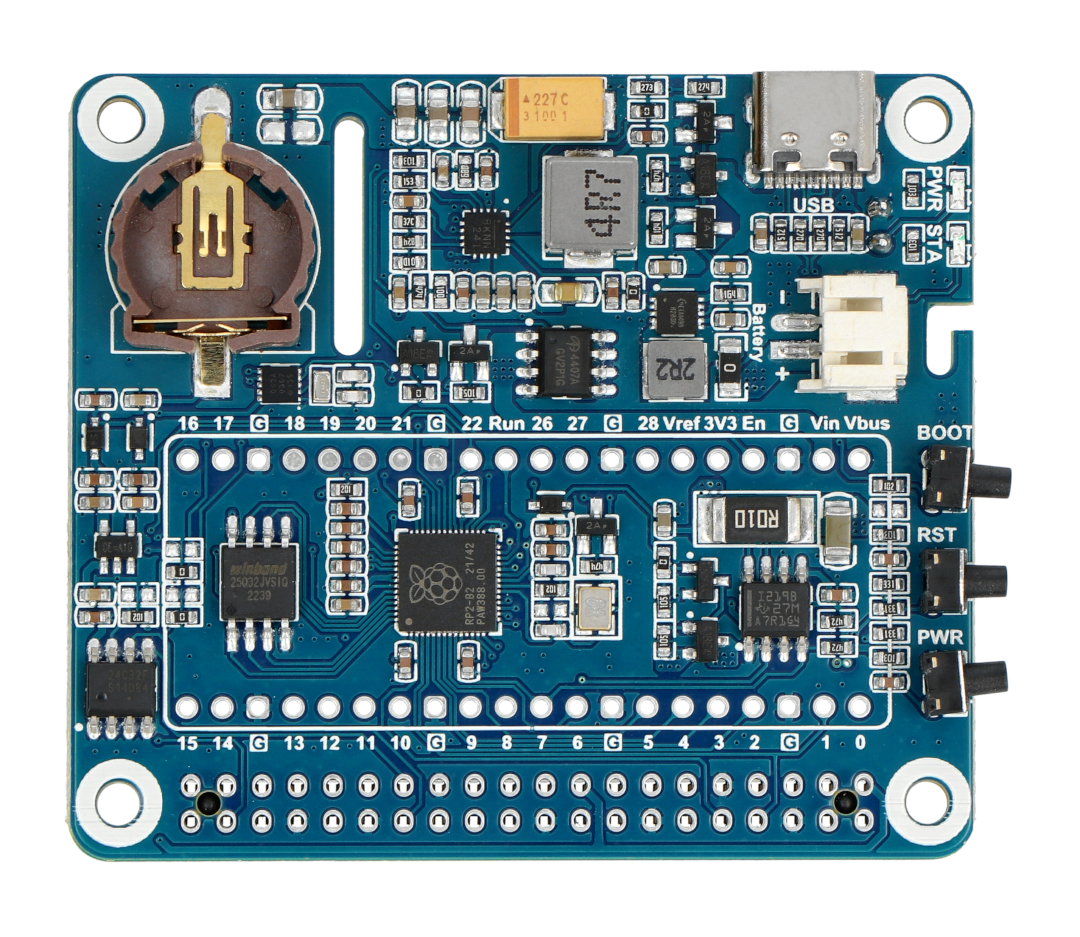

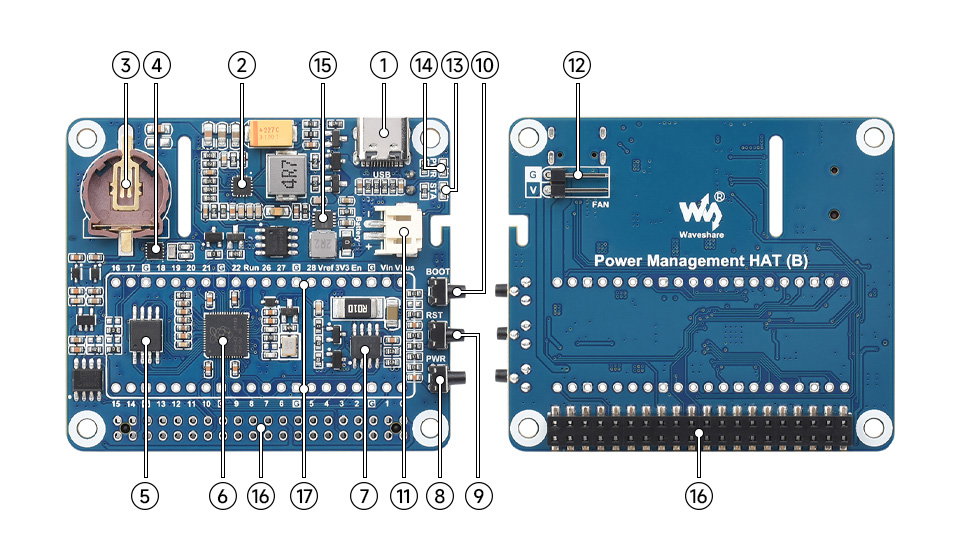

Uspořádání součástek na desce.

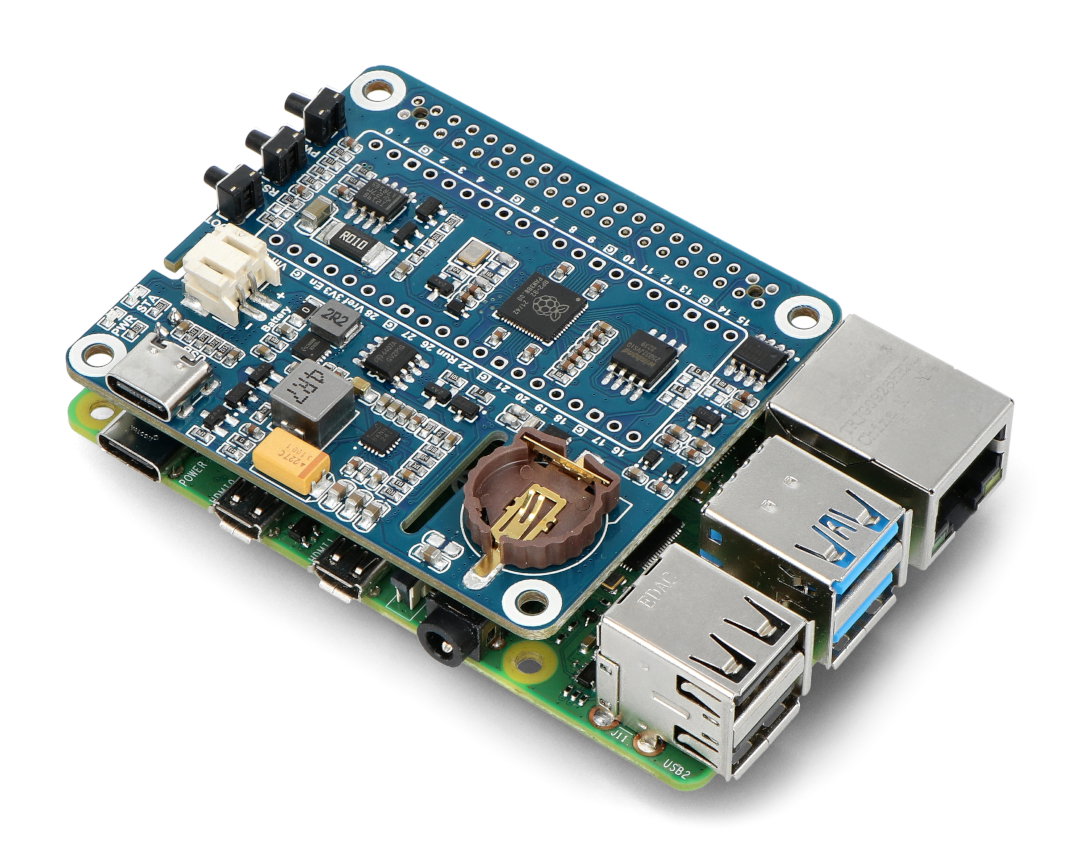

Štít pro Raspberry Pi od Waveshare.
Technická specifikace modulu
- Vestavěný čip: RP2040
- Komunikační rozhraní: UART + GPIO
- Komunikační rychlost: výchozí 115200 bps (konfigurovatelné)
- Napájecí konektor: USB port nebo konektor PH2.0
- Vstupní napájecí napětí (USB): 5V
- Vstupní napájecí napětí (PH2.0): 3,3 V až 4,2 V (3,7 V lithiová baterie)
- Průměr montážního otvoru: 3 mm
- Rozměry desky: 56,5 x 65 mm

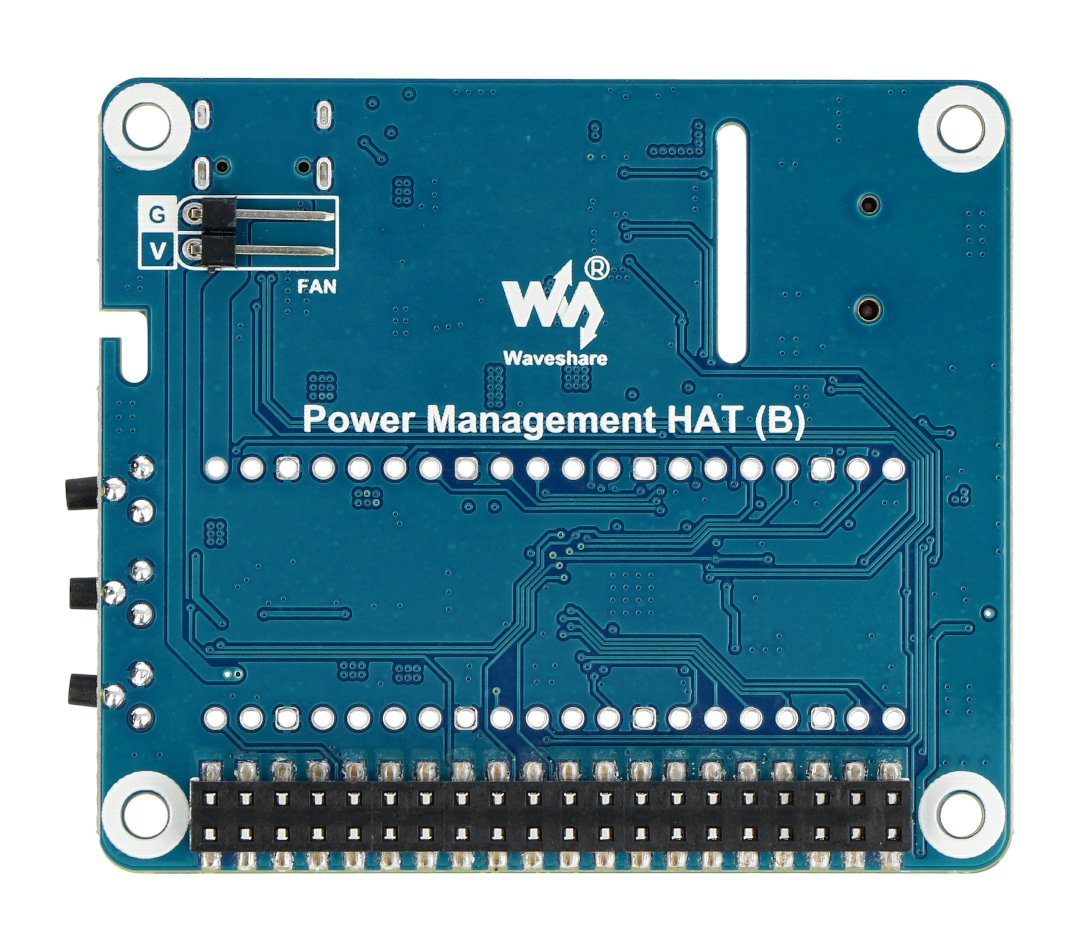

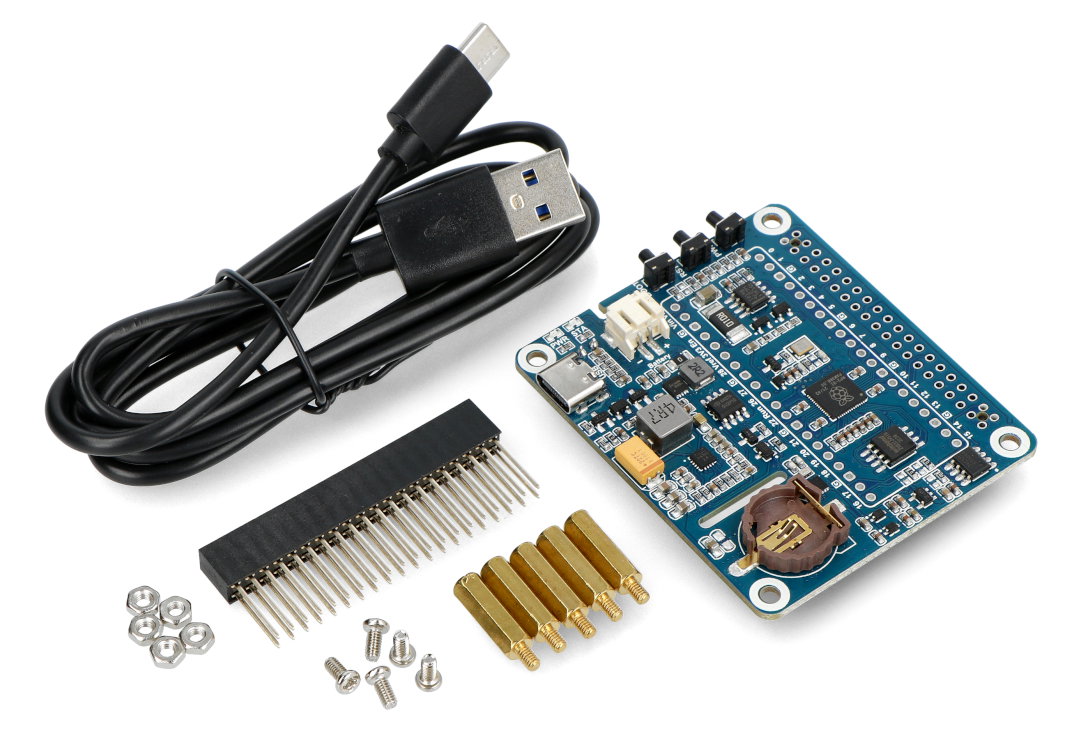

Obsah sady
- Power Management Hat (B) - modul pro správu napájení - překryvná vrstva pro Raspberry Pi - 1 kus
- USB propojovací kabel
- Pásek s 2,54 mm konektory
- Montážní prvky - šrouby, podložky, rozpěrky
Komponenty obsažené v sadě.
